Подвесные пульты управления краном – как выбрать подходящий

Подвесной пульт (англ. pendant) подключается кабелем к цепи управления грузоподъёмного оборудования и управляет контакторами тали, тельфера или мостового крана. Выбор пульта определяют четыре фактора: сколько движений нужно управлять, одно- или двухскоростной двигатель, в какой среде работает пульт (класс IP) и какие элементы безопасности обязательны – аварийный стоп, START, ключ.

ℹ Подбор ✓ Преимущество ⚠ Проверьте ⚡ Безопасность Кабели LOTO

Быстрый подбор по ситуации

Ситуация	Что выбрать	Модели
Электрическая таль – только подъём и опускание	2-кнопочный пульт	ESO2-12, ES-XDL10-EPB2F/NF
Таль с аварийным стопом в одном пульте	2 кнопки + аварийный стоп со сбросом поворотом	ES-S54465
Таль с электрической тележкой (4 направления)	4-кнопочный пульт	ESY4-174A, ES-XAC-A681
Мостовой или консольный кран – 6 направлений	6 кнопок + аварийный стоп со сбросом поворотом	ESYS6-36F, ES-TNHA1-63C, ESYS6-3176A
Двухскоростной двигатель или преобразователь частоты	Двухступенчатые (2-скоростные) кнопки	ES-61SF, ES-62FS, ES-63FS, ES-XAC-A6913
На улице, дождь, мойка струёй воды	IP56 или IP65 (см. таблицу IP)	ESY5-176A, ESYS6-36F
Много мелкой пыли: цемент, древесина, зерно, мука	IP65 – полная пыленепроницаемость	ES-7MS, ES-8MSS, ES-XAC-A681
Включать оборудование может только уполномоченный персонал	Пульт с ключом-выключателем	ES-TNHA1-X2713, ES-TNHA2-X2713
Нужно включать главный контактор (START) и выбирать режим	START / STOP + поворотный переключатель	ES-7MS, ES-8MSS, ES-TNHA1-X2714
Оператор должен свободно перемещаться по цеху	Беспроводной радиопульт	Беспроводные пульты, Пульты «ELCA»

Серии пультов в этой группе

Серия	Кнопки	IP	Контакты	Особенности	Модели
Компактные 2-кнопочные	2 (+ STOP, ключ или поворотный переключатель)	IP56 / IP65	5–10 A	Для талей и простых подъёмников; ESO2-12 – с механической блокировкой кнопок; ES-XDL10 – с кабелем 2 м	ESO2-12, ES-XDL10-EPB2F/NF, ES-S54465, ES-TNHA1-X2714, ES-TNHA1-X2713, ES-TNHA2-X2713
Многофункциональные IP54–IP65	4 / 5 / 6	IP54–IP65	AC-15: 500 V – 2 A; 250 V – 5 A	1 скорость; часть моделей – с аварийным стопом с фиксацией и сбросом поворотом; ESO6-32 – с механической блокировкой	ESY4-174A, ESY5-175T, ESY5-176A, ESO6-32, ESYS6-36F, ESYS6-3176A, ES-TNHA1-63C, ES-TNHA1-63G, ES-TNHA1-63H
2-скоростные IP54	6 + аварийный стоп со сбросом поворотом	IP54	10 A, 380 V	Двухступенчатые кнопки, для закрытых помещений	ES-XAC-A6913
IP65 с START / STOP	4 / 7 / 8	IP65	10 A	START и STOP, аварийный стоп, поворотный переключатель режима или скорости	ES-XAC-A681, ES-7MS, ES-8MSS
Усиленные IP55	3 / 5 / 7 + STOP	IP55	15 A, 500 V	1- или 2-скоростные версии – на выбор при одинаковом числе кнопок	ES-61SF, ES-62F, ES-62FS, ES-63F, ES-63FS

ℹ Все пульты коммутируют цепь управления – катушки контакторов, а не силовую цепь двигателя. Ток 10 A или 15 A – это условный тепловой ток контактов (Ith), а не допустимый ток двигателя.

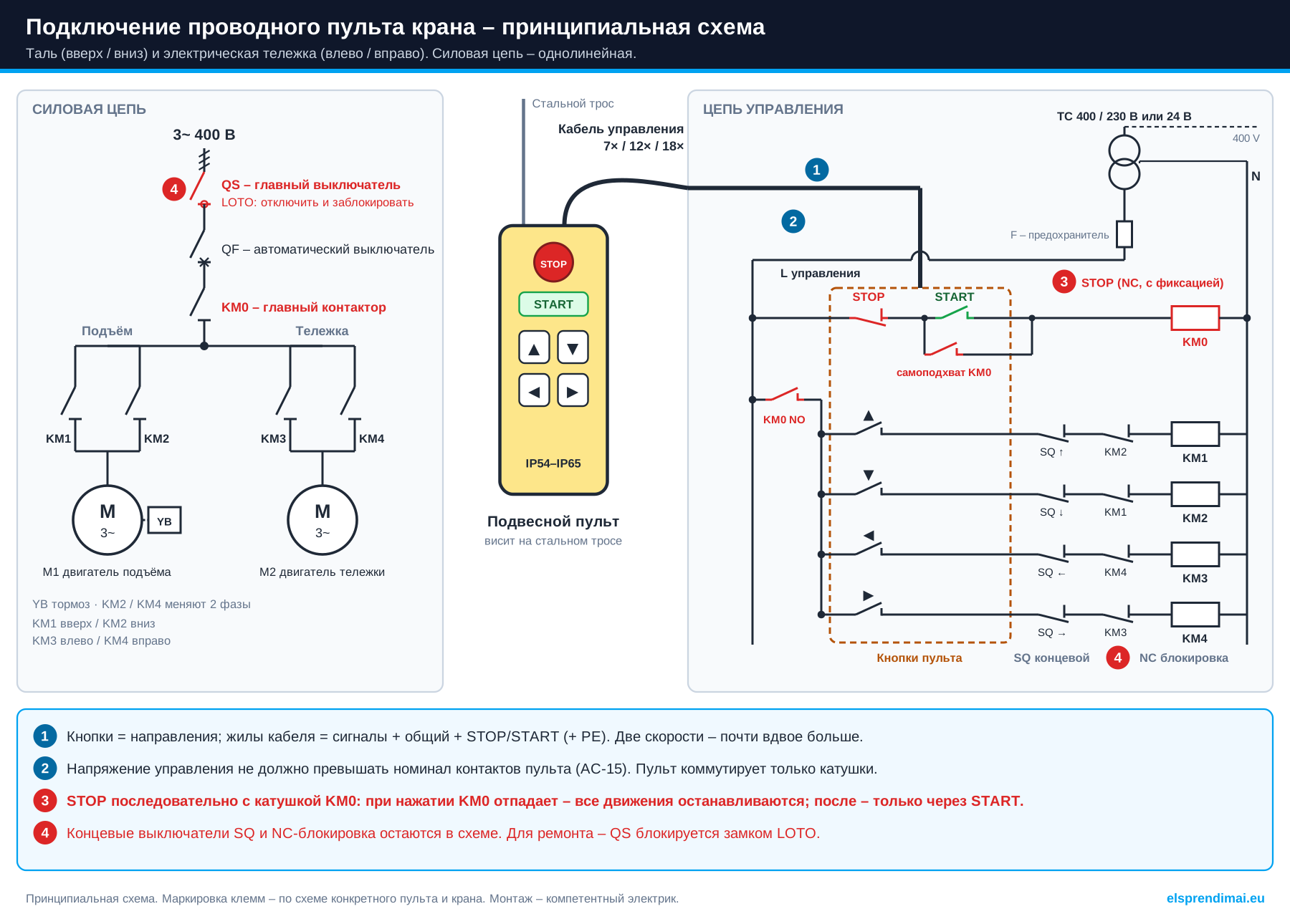

Принципиальная схема подключения проводного пульта крана

Принципиальная схема: пульт коммутирует катушки контакторов, STOP последовательно с катушкой главного контактора KM0. Нажмите, чтобы увеличить.

⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.

Степени защиты IP – что означают цифры

Код IP состоит из двух цифр. Первая обозначает защиту от твёрдых частиц и пыли, вторая – от воды. Бóльшая цифра не всегда означает «лучше во всём»: IP56 лучше защищает от воды, IP65 – от пыли.

Класс IP	Пыль (1-я цифра)	Вода (2-я цифра)	Где применять
IP54	5 – пылезащищённое исполнение: небольшое количество пыли не нарушает работу	4 – брызги воды с любого направления	Закрытые цеха, склады, мастерские без мойки
IP55	5 – пылезащищённое исполнение	5 – струя воды из сопла 6,3 мм	Производство с уборкой из шланга; под навесом
IP56	5 – пылезащищённое исполнение	6 – сильная струя воды из сопла 12,5 мм	Уличные краны, порты, стройплощадки, дождь и интенсивная мойка
IP65	6 – полностью пыленепроницаемое	5 – струя воды из сопла 6,3 мм	Цемент, деревообработка, зерно, мука, металлообработка – среда с мелкой пылью

⚠ Класс IP обеспечивается только при правильно уплотнённом кабельном вводе. Диаметр кабеля должен соответствовать диапазону уплотнения сальника, а прокладка крышки пульта – быть неповреждённой. Кабель неподходящего диаметра пропускает воду и пыль даже в пульт IP65.

Основные функции – чем отличаются пульты

Функция	Как работает	Когда нужна
Односкоростная кнопка	Один контакт – при нажатии движение выполняется, при отпускании прекращается	Односкоростные тали и тележки
Двухступенчатая (2-скоростная) кнопка	Первая ступень – медленная скорость, при нажатии до упора – быстрая	Двухскоростные двигатели или управление через преобразователь частоты – точная установка груза
Аварийный стоп (с фиксацией, сброс поворотом)	После нажатия остаётся зафиксированным, сбрасывается поворотом	Для аварийной остановки – отключает главный контактор, оборудование не запускается самопроизвольно
Кнопка START	Включает главный контактор после сброса аварийного стопа	Когда в схеме есть главный (линейный) контактор
Механическая блокировка кнопок	Не позволяет одновременно нажать кнопки противоположных направлений	Дополнительная защита «вверх + вниз»; электрическая блокировка NC-контактами контакторов всё равно обязательна
Ключ-выключатель	Управление разрешено только после поворота ключа	Чтобы посторонние не могли пользоваться краном
Поворотный переключатель	Переключение режима	Выбор тали или тележки, выбор скорости или режима

Кабель управления для пульта – число жил и сечение

Число жил = число управляющих сигналов + общий провод + цепь STOP / START + защитная жила (PE), если она нужна. Двухступенчатые кнопки используют по два сигнала на каждое направление, поэтому жил требуется почти вдвое больше. Для длинного кабеля и повышенной механической нагрузки выбирайте большее сечение.

Пульт	Жил	Кабель
2 кнопки (+ STOP), таль	5–7	7×0,75–2,5 мм²
4 кнопки + STOP, 1 скорость	7	7×0,75–2,5 мм²
6–8 кнопок + STOP / START, 1 скорость	9–12	12×0,75–2,5 мм²
5–7 кнопок, 2 скорости	12–18	12× или 18×0,75–1,5 мм²

Тип	Когда выбирать	Рекомендуемые кабели
Резиновый H07RN-F 450/750 V, очень гибкий	Первый выбор для подвесного пульта. На улице, на морозе, в присутствии масел, а также при постоянных изгибах и растяжении кабеля.	H07RN-F 7×1,5 12× – по запросу Все резиновые кабели
Контрольный ПВХ YSLY-JZ (OPVC-JZ), BVV-LL 300/500 V, гибкий	Закрытые сухие помещения, средняя механическая нагрузка. Дешевле резинового, но на холоде твердеет.	BVV-LL 7G1,0 чёрный, белый BVV-LL 7G1,5 YSLY-JZ 7×2,5 YSLY-JZ 18×0,75, 18×1,5
Экранированный LIYCY 300/500 V, медный экран	Когда пульт передаёт слаботочные сигналы на входы ПЛК или преобразователя частоты (напр. 24 V DC), а кабель проложен рядом с силовыми кабелями и преобразователями частоты. Экран снижает электромагнитные помехи.	LIYCY 7×0,34 Контрольные и экранированные кабели

⚠ Что проверить перед покупкой

Параметр	Что проверить	Почему это важно
Число движений	Сколько направлений управляется: 2, 4 или 6	Определяет число кнопок и жил кабеля
Число скоростей	Двигатель 1- или 2-скоростной, есть ли преобразователь частоты	Для 2-скоростной системы нужны двухступенчатые кнопки
Напряжение управления	Напряжение катушек контакторов: 24 V, 48 V, 110 V, 230 V или 400 V AC	Не должно превышать номинальное напряжение контактов пульта
Коммутационная способность контактов	Данные AC-15, напр. 250 V – 5 A, 500 V – 2 A	При более высоком напряжении допустимый ток ниже
Класс IP	Улица или помещение, пыль, мойка	IP54 не подходит для мойки струёй, IP56 – для среды с мелкой пылью
Аварийный стоп	Есть ли в пульте, с фиксацией ли	Для грузоподъёмного оборудования аварийная остановка обязательна – в пульте или отдельно
Кабельный ввод	Диапазон уплотнения сальника	Определяет, сохранится ли класс IP

✗ Типичные ошибки

Ошибка	Последствие
Через пульт коммутируется силовая цепь двигателя, а не катушки контакторов	Обгорают контакты, кнопки «залипают», груз может двигаться неуправляемо
Контакторы «вверх / вниз» без электрической блокировки	Межфазное короткое замыкание, повреждённый двигатель или контакторы
STOP подключён только к одному контактору, а не к главному	Аварийный стоп не отключает все движения
Пульт IP54 используется на улице или подвергается мойке	Вода в контактах, самопроизвольные срабатывания, коррозия
Пульт висит на кабеле, без стального троса	Обрыв жил на вводе – управление пропадает или работает с перебоями
Недостаточно жил кабеля для 2-скоростного пульта	Не работает вторая ступень скорости, приходится менять кабель
Ремонт выполняется только при нажатом STOP или извлечённом ключе	⚡ Оборудование остаётся под напряжением – см. блок LOTO ниже

⚡ Безопасный монтаж

⚡ Монтаж и подключение пульта выполняет квалифицированный электрик после снятия напряжения и проверки его отсутствия.
Пульт подключается в цепь управления контакторами. Номинальное напряжение и ток контактов должны соответствовать напряжению управления.
Аварийный стоп должен отключать главный контактор и останавливать все движения. После сброса оборудование не должно запускаться самопроизвольно.
Контакторы противоположных направлений блокируются между собой электрически (NC-контактами), даже если в пульте есть механическая блокировка.
Кабельный ввод (сальник) затягивается по диаметру кабеля, пульт подвешивается на отдельном стальном тросе.
Соблюдайте требования к электрооборудованию грузоподъёмных машин (EN 60204-32) и действующие правила устройства электроустановок.

LOTO – перед ремонтом кранов и тельферов

Нажатая кнопка STOP или извлечённый ключ пульта не являются безопасным отключением энергии. Они воздействуют только на цепь управления, а двигатель, тормоз и линия питания остаются под напряжением.

Остановите кран и опустите груз.
Отключите вводной выключатель крана.
Заблокируйте его личным замком LOTO и повесьте предупредительную бирку. Если работают несколько человек – используйте групповой блокиратор (на несколько замков).
Убедитесь в отсутствии напряжения и только после этого приступайте к работам.

Замки, блокираторы и бирки – средства блокировки и маркировки LOTO. Другие средства охраны труда – безопасность на работе.

Альтернативы и сопутствующие компоненты

Что нужно	Где найти
Управление без кабеля, свободное перемещение оператора	Беспроводные промышленные пульты управления кранами, беспроводные пульты «ELCA»
Пропорциональное управление джойстиком из кабины или с пульта	Джойстики и принадлежности
Сборка собственного пульта или шкафа управления	Кнопки управления Ø22 мм, контактные блоки и принадлежности, корпуса для кнопок
Реверс, главный контактор, защита	Контакторы и пускатели
Ограничение крайних положений подъёма и передвижения	Концевые выключатели
Кабель для пульта	Резиновые кабели H07RN-F, контрольные и экранированные кабели 7× / 18×
Безопасный ремонт	Средства блокировки и маркировки LOTO
Вся группа управления кранами	Тали \| пульты управления кранами \| управление тельферами

Часто задаваемые вопросы

Чем отличаются пульты IP56 и IP65?

IP56 лучше выдерживает сильную струю воды (улица, дождь, мойка), а IP65 полностью защищён от проникновения пыли (цемент, древесина, зерно). Выбирайте по тому, что опаснее в вашей среде – вода или мелкая пыль.

Можно ли подключить пульт напрямую к двигателю тали?

Нет. Пульт управляет катушками контакторов, а контакторы коммутируют двигатель. 10 A или 15 A пульта – это тепловой ток контактов, а не коммутационная способность для двигателя.

Когда нужен 2-скоростной пульт?

Когда у тали или крана двухскоростной двигатель или управление через преобразователь частоты. Первая ступень кнопки включает медленную скорость для точной установки груза, вторая – быструю.

Сколько жил кабеля нужно?

Для тали с 2 кнопками и 4-кнопочного пульта обычно достаточно 7 жил (7×0,75–2,5 мм²). Для пульта на 6–8 кнопок нужно 12 жил, для 2-скоростных многокнопочных пультов – 12 или 18 жил.

Резиновый, контрольный или экранированный кабель?

Для подвесного пульта лучше всего подходит резиновый H07RN-F – он гибкий, морозо- и маслостойкий. Контрольный ПВХ (YSLY-JZ, BVV-LL) подходит для закрытых помещений. Экранированный LIYCY нужен, когда слаботочные сигналы идут на ПЛК или преобразователь частоты рядом с силовыми кабелями.

Защищает ли ключ пульта во время ремонта?

Нет. Ключ лишь не позволяет управлять краном с пульта. Для ремонта отключите вводной выключатель и заблокируйте его замком LOTO.

Проводной или беспроводной пульт?

Проводной проще, не требует батарей и не подвержен радиопомехам. Беспроводной позволяет оператору свободно перемещаться и наблюдать за грузом с безопасного расстояния, поэтому удобнее в больших цехах и на длинных кранах.

Кратко

Число кнопок – по числу управляемых движений; для 2-скоростного двигателя – двухступенчатые кнопки.
IP56 – для воды и уличных условий, IP65 – для мелкой пыли, IP54 – для закрытых помещений.
Пульт управляет контакторами, STOP отключает главный контактор.
Кабель на 7 или 12 жил: резиновый H07RN-F – для подвесного пульта, контрольный ПВХ – для помещений, экранированный – для сигналов рядом с преобразователями частоты. Пульт подвешивается на стальном тросе.
Для ремонта – вводной выключатель блокируется замком LOTO.

Не знаете, какой пульт выбрать? Напишите, каким оборудованием управляете, сколько у него движений и скоростей и какое напряжение управления – подберём пульт, кабель и контакторы. Свяжитесь с нами.
