Медный монтажный кабель · для внутренней проводки

Кабели NYM-J (KH05VV-U) | 2–5 жил | 1,5–10 мм² | руководство по выбору

Белый медный кабель для стационарной электропроводки внутри зданий – линии освещения, розеток, трёхфазные и щитовые линии. Ниже – матрица ассортимента, выбор сечения по току и длине, сравнение NYM и CYKY.

размеров в ассортименте

2–5

жилы: L, N, PE, L1–L3

1,5–10 мм²

сечение медной жилы

300/500 В

номинальное напряжение

Спрашивает Kibirkštis – молодой электрик, который не боится спрашивать. Отвечает Fazė – опытный инженер.

Главное:
NYM-J – стандартный кабель для внутренней проводки: в стенах, под штукатуркой, в трубах и кабель-каналах. Жилы однопроволочные (класс 1), поэтому кабель хорошо держит форму и надёжно подключается к клеммам. Снаружи и в земле выбирайте CYKY-L. Правильный кабель определяют число жил (однофазная или трёхфазная сеть), сечение (нагрузка и способ прокладки) и длина (падение напряжения).

Быстрый выбор по ситуации

Ситуация	Типичный выбор	Смотреть
Линия освещения, 230 В	3×1,5 мм² (L, N, PE)	3×1,5
Розеточная линия, 230 В	3×2,5 мм²	3×2,5
Водонагреватель или другая мощная однофазная линия	3×4 или 3×6 мм² – по мощности и длине	3×4 · 3×6
Трёхфазный двигатель, насос, компрессор (без N)	4×1,5 / 4×2,5 / 4×4 мм²	4×1,5 · 4×2,5 · 4×4
Трёхфазная плита, трёхфазная розетка 16 А	5×2,5 мм²	5×2,5
Трёхфазная линия мастерской, гаража	5×4 / 5×6 мм² – для длинной линии больше сечение	5×4 · 5×6
Питание щитка квартиры или дома, трёхфазное	5×10 мм² – по вводной защите и проекту	5×10
Цепь управления, сигнализации без PE	2×1,5 мм²	2×1,5

⚠ Проверьте: таблица – типичные случаи. Окончательное сечение определяют ток нагрузки, способ прокладки и длина линии – см. таблицы ниже.

Весь ассортимент в одной матрице

Нажмите на размер – откроется карточка товара. Все размеры продаются метрами.

Жилы \ мм²	1,5	2,5	4	6	10	Назначение
2 жилы	2×1,5	2×2,5	2×4	–	–	Без PE – только для специальных цепей
3 жилы	3×1,5	3×2,5	3×4	3×6	–	230 В: L, N, PE
4 жилы	4×1,5	4×2,5	4×4	4×6	4×10	400 В без N: L1, L2, L3, PE
5 жил	5×1,5	5×2,5	5×4	5×6	5×10	400 В: L1, L2, L3, N, PE

Зелёная ячейка – есть в ассортименте. Нужен другой размер или объектное количество? Напишите – подготовим предложение.

Сколько жил нужно: 2, 3, 4 или 5?

3 жилы – однофазная 230 В
Фаза L, нейтраль N и защитный PE. Стандарт для освещения, розеток и однофазных приборов.

5 жил – трёхфазная 400 В
L1, L2, L3, N и PE. Подходит и для трёхфазных, и для смешанных нагрузок.

4 жилы – трёхфазная без N
L1, L2, L3 и PE. Только для трёхфазных двигателей без нейтрали.

2 жилы – без PE
Только L и N. Не для розеток и приборов I класса – только для специальных цепей и цепей управления.

KibirkštisОт трёхфазной линии хочу питать и однофазный прибор. Хватит 4 жил?

FazėНет. Однофазной нагрузке нужна нейтраль, поэтому бери 5-жильный NYM-J. 4 жилы – только для чисто трёхфазного двигателя.

Сечение по току нагрузки и мощности

Ориентировочный длительно допустимый ток I_z медного кабеля с ПВХ изоляцией по IEC 60364-5-52 при +30 °C и одной цепи. B2 – кабель в трубе на стене, C – кабель закреплён прямо на стене или потолке.

мм²	B2, 230 В (2 нагр. жилы)	B2, 400 В (3 нагр. жилы)	C, 230 В	C, 400 В	Типичный автомат*	Мощность 230 В**	Мощность 400 В**
1,5	16,5 A	15 A	19,5 A	17,5 A	10 A	2,3 kW	6,9 kW
2,5	23 A	20 A	27 A	24 A	16 A	3,7 kW	11,1 kW
4	30 A	27 A	36 A	32 A	20 A–25 A	4,6–5,8 kW	13,9–17,3 kW
6	38 A	34 A	46 A	41 A	32 A	7,4 kW	22,2 kW
10	52 A	46 A	63 A	57 A	40 A	9,2 kW	27,7 kW

⚠ Важно: * автомат выбирают по правилу I_B ≤ I_n ≤ I_z. Кабели в пучке, в теплоизоляции или при повышенной температуре имеют меньший допустимый ток. Таблица не заменяет электрический проект.
** Мощность, допускаемая типичным автоматом при cos φ = 1: однофазная P = 230 В × I, трёхфазная P = √3 × 400 В × I. Для двигателей cos φ обычно 0,8–0,9.

Длина и падение напряжения

Ориентировочная максимальная длина линии при падении напряжения не более 3 % и нагрузке, равной току типичного автомата (медь, +70 °C, cos φ ≈ 1).

мм²	Нагрузка	230 В однофазная – до	400 В трёхфазная – до
1,5	10 A	≈ 25 m	≈ 45 m
2,5	16 A	≈ 25 m	≈ 50 m
4	20 A	≈ 30 m	≈ 60 m
6	32 A	≈ 30 m	≈ 60 m
10	40 A	≈ 40 m	≈ 75 m

Пример: розеточная линия 3×2,5 мм², 30 м, 16 А → ΔU ≈ 2 × 30 × 16 × 0,0225 / 2,5 ≈ 8,6 В (≈ 3,8 %) – больше 3 %. С 3×4 мм² – ≈ 5,4 В (≈ 2,3 %).
Однофазная ΔU = 2·L·I·ρ / S, трёхфазная ΔU = √3·L·I·ρ / S; ρ ≈ 0,0225 Ом·мм²/м.

NYM-J или другой кабель?

Кабель	Когда выбирать	Ограничение
NYM-J / KH05VV-U (эта группа)	Внутренняя проводка в жилых, офисных и коммерческих помещениях	Нельзя прокладывать прямо в земле и снаружи без защиты
CYKY-L	Снаружи, в земле с защитой, в технических помещениях	Чёрный, жёстче, сложнее монтировать под штукатуркой
NHXMH-J	Общественные здания, пути эвакуации, где требуются безгалогенные кабели	Дороже кабелей с ПВХ
H07V-K	Одножильные гибкие провода для сборки щитов и труб	Без общей оболочки – только в трубе или щите

Конструкция и общие данные

Тип товара	Медный монтажный кабель NYM-J (обозначение AB «Lietkabelis» – KH05VV-U)
Жилы	Однопроволочные (класс 1) из отожжённой меди
Изоляция и оболочка	ПВХ изоляция жил, белая ПВХ оболочка
Цвета жил	Жёлто-зелёный – PE, синий – N, коричневый / чёрный / серый – фазы
Номинальное напряжение	300/500 В
Температура жилы	До +70 °C длительно, до +160 °C при коротком замыкании
Температура	При эксплуатации −30…+70 °C, монтаж не ниже −5 °C
Радиус изгиба	Не менее 5 диаметров кабеля
Прокладка	В стенах, под штукатуркой, в трубах, кабель-каналах, открыто внутри помещений
Продажа	Метрами

⚠ Что проверить перед покупкой

KibirkštisПеред покупкой я всегда проверяю эти пункты – экономит и деньги, и второй выезд на объект.

Сеть: 230 В однофазная → 3 жилы; 400 В трёхфазная → 5 жил (4 – только без нейтрали).
Нагрузка: мощность приборов (кВт) и ток нагрузки (А) с учётом расширения.
Длина: вся трасса от щита до потребителя с запасом на подключение.
Место прокладки: внутри помещений – NYM-J; снаружи или в земле – CYKY-L.
Защита: автомат и УЗО должны соответствовать сечению кабеля.
Требования объекта: в общественных зданиях могут требоваться безгалогенные кабели.

Частые ошибки и их цена

✗ Ошибка	Последствие
NYM-J закопан в землю или оставлен снаружи	ПВХ оболочка стареет и трескается, влага попадает в кабель
Для розеток кабель 1,5 мм² с автоматом 16 А	Кабель перегревается – риск пожара
Не учтена длина – 2,5 мм² для трассы 50 м	Большое падение напряжения, двигатели плохо запускаются
Для трёхфазной линии с однофазными потребителями – 4-жильный кабель	Нет нейтрали – приходится прокладывать новый кабель
Монтаж на морозе ниже −5 °C	Трескаются изоляция и оболочка

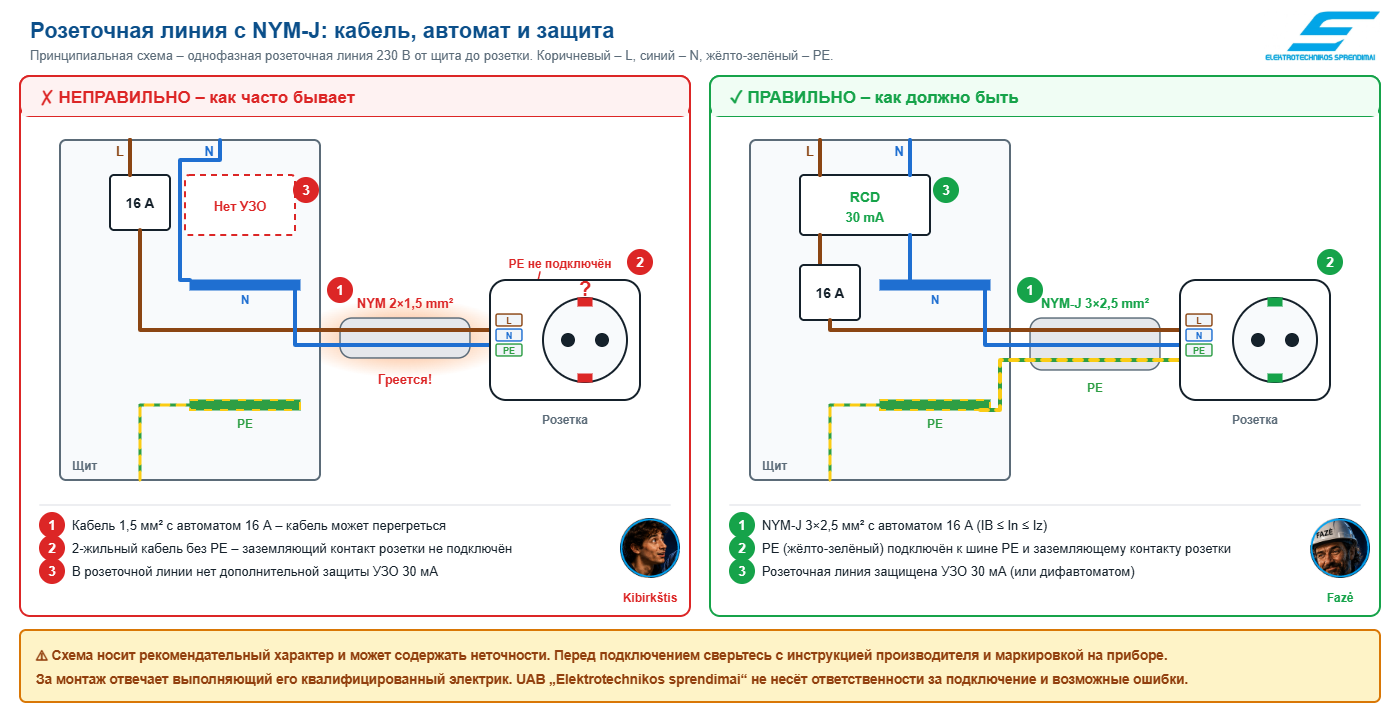

Схема: розеточная линия – неправильно и правильно

Схема. Розеточная линия с NYM-J. В розеточной линии должны сойтись три вещи: сечение кабеля должно соответствовать автомату, защитный проводник PE должен быть проложен до розетки, а линию дополнительно должно защищать УЗО 30 мА. Слева – как часто делают, справа – как должно быть. Цифры на схеме соответствуют пояснениям под ней.

KibirkštisК розеткам проложил 1,5 мм² – их ведь всего несколько. Подойдёт с автоматом 16 А?

FazėНет. Количество розеток здесь не важно – автомат 16 А слишком велик для кабеля 1,5 мм², особенно в стене или в теплоизоляции. Для розеток бери NYM-J 3×2,5 мм², автомат 16 А и УЗО 30 мА, а PE обязательно подключи к розетке.

Розеточная линия с NYM-J – схема: неправильно и правильно | elsprendimai.eu

☝ Нажмите на схему – откроется увеличенная версия.

⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.

Почему так – пояснение по номерам на схеме

1Кабель и автомат

✗ 1,5 мм² + 16 А → ✓ 2,5 мм² + 16 А (освещение: 1,5 мм² + 10 А)

Почему: Автомат защищает не прибор, а кабель, поэтому должно выполняться I_B ≤ I_n ≤ I_z и I₂ ≤ 1,45 × I_z (IEC 60364-4-43). При длительной перегрузке автомат 16 А гарантированно отключается только около 23 А (1,45 × 16 А). Допустимый ток NYM-J 1,5 мм² в стене с теплоизоляцией – 14,5 А, а 1,45 × 14,5 ≈ 21 А: кабель может долго работать с перегрузкой, а автомат не отключит. При той же прокладке у 2,5 мм² допустимый ток 19,5 А (1,45 × 19,5 ≈ 28 А), поэтому автомат 16 А его защищает. Количество розеток здесь не важно – важно, какой ток одновременно могут потреблять включённые приборы.

2Защитный проводник PE

✗ 2-жильный кабель, PE до розетки нет → ✓ 3-жильный NYM-J, PE от шины PE до контакта розетки

Почему: Заземляющий контакт розетки соединяет металлический корпус прибора с PE. Без PE при повреждении изоляции корпус оказывается под напряжением 230 В, но автомат не отключается – току повреждения некуда течь, пока корпуса не коснётся человек. С подключённым PE ток повреждения идёт по защитному проводнику, и автомат или УЗО быстро отключает линию. Поэтому для розеток – только 3-жильный NYM-J; 2-жильный NYM подходит лишь для цепей, которым PE не нужен.

3Дополнительная защита: УЗО 30 мА

✗ только автомат → ✓ УЗО 30 мА (или дифавтомат); через него идут L и N, PE – нет

Почему: УЗО сравнивает ток в проводниках L и N. Если часть тока уходит в землю – через повреждённую изоляцию или через человека – и разница достигает 30 мА, УЗО отключает линию за несколько десятков миллисекунд. Автомат такой малый ток утечки не чувствует – он реагирует только на перегрузку и короткое замыкание. Поэтому для розеточных линий до 32 А УЗО 30 мА требуется как дополнительная защита (HD 60364-4-41). PE через УЗО не пропускают – иначе УЗО не увидит утечку.

⚡ Безопасный монтаж – совет Fazė

FazėХороший кабель не поможет, если его смонтировали в спешке. Эти пункты защищают от неисправностей и поражения током.

Перед работой отключите питание, исключите случайное включение и проверьте отсутствие напряжения.
В стене прокладывайте кабель вертикально и горизонтально, не наискосок – чтобы потом не просверлить.
Не изгибайте круче допустимого радиуса и не повреждайте оболочку при протяжке в трубах.
Перед включением новой линии рекомендуется измерить сопротивление изоляции.
Электромонтажные работы выполняет квалифицированный электрик.

Вопросы и ответы

Спрашивает Kibirkštis, отвечает Fazė.

KibirkštisЧем отличаются NYM-J и KH05VV-U?

FazėЭто один и тот же тип кабеля: NYM-J – распространённое обозначение, KH05VV-U – обозначение изделия AB «Lietkabelis». Буква J означает наличие жёлто-зелёной жилы PE.

KibirkštisМожно ли прокладывать NYM-J снаружи или в земле?

FazėНет. NYM-J предназначен для помещений. Снаружи и в земле выбирайте CYKY-L, а в земле – с механической защитой и сигнальной лентой.

KibirkštisКакой кабель нужен для розеток?

FazėОбычно 3×2,5 мм² с автоматом 16 А; для длинной линии – 3×4 мм².

KibirkštisПочему 2-жильный кабель не подходит для розеток?

FazėВ нём нет защитного проводника PE, поэтому металлический корпус прибора остаётся незаземлённым.

KibirkštisПродаёте метрами?

FazėДа, все размеры продаются метрами; для объектных количеств подготовим предложение.
