Вентиляторы для вентиляционных систем

Вентиляторы для вентиляционных систем являются основными компонентами, которые обеспечивают движение воздушных потоков в зданиях, supplying свежий воздух и удаляя загрязненный воздух из различных помещений. Они широко используются в жилых, коммерческих и промышленных зданиях, где важно обеспечивать хорошее качество воздуха и контроль температуры.

Основные типы вентиляторов:

Центробежные вентиляторы: Эти вентиляторы работают на основе принципа центробежной силы. Они втягивают воздух в центр и выбрасывают его через боковые стороны, создавая мощный поток воздуха. Эти вентиляторы обычно используются в крупных вентиляционных системах, которые требуют высокого давления и сильного потока воздуха.
Использование: Промышленные объекты, коммерческие здания, требующие подачи или удаления воздуха на большие расстояния.

Осевые вентиляторы: Осевые вентиляторы вращаются вокруг своей оси, выталкивая воздух прямо вперед. Они эффективны в системах с большим объемом и низким давлением.
Использование: Внутренняя вентиляция, такая как в ванных комнатах, кухнях, офисах и небольших зданиях.

Кровельные вентиляторы: Устанавливаются на крышах зданий, они помогают удалять теплый воздух, дым или газы из внутренней части здания. Чаще всего используются на промышленных объектах или в крупных коммерческих помещениях.
Использование: Промышленные объекты, большие здания, где требуется эффективная система удаления дыма или теплого воздуха.

Канальные вентиляторы: Эти вентиляторы устанавливаются в системе воздуховодов, обычно между трубами. Они используются в крупных вентиляционных системах, где необходимо обеспечить поток воздуха через воздуховоды.
Использование: Жилые помещения, офисы, торговые центры.

Потолочные вентиляторы: Это специализированные вентиляторы, которые устанавливаются непосредственно на потолке. Они часто используются в небольших помещениях.
Использование: Офисы, ванные комнаты, маленькие помещения.

Ключевые параметры:

Поток воздуха (м³/ч):
Мощность вентилятора обычно измеряется объемом воздуха, который он может перемещать в кубических метрах в час (м³/ч). Это позволяет определить, насколько эффективно вентилятор может перемещать воздух. В зависимости от типа вентилятора, поток воздуха может различаться – меньшие вентиляторы обеспечивают меньший поток, в то время как большие промышленные модели могут достигать тысяч кубических метров в час.

Давление (Па):
Давление указывает, какое воздушное сопротивление вентилятор может преодолеть. Вентиляторы высокой мощности (например, центробежные) имеют большую способность к давлению, что делает их подходящими для более длинных систем воздуховодов.

Уровень шума (дБ):
Вентиляторы создают определенный шум из-за движущихся компонентов. Это важно в жилых или рабочих средах, где уровень шума должен быть минимальным. Меньшие вентиляторы (например, осевые) обычно работают тише, в то время как большие модели могут издавать больше шума.

Потребление энергии:
Вентиляторы могут работать при разных уровнях мощности, от нескольких ватт (Вт) до нескольких сотен ватт для промышленных моделей. Новые модели часто являются энергоэффективными и используют минимальное количество электроэнергии.

Класс защиты (IP-рейтинги):
IP-рейтинг указывает на устойчивость вентилятора к пыли и влаге. Например, вентиляторы с классом IP44 или IP65 подходят для использования во влажных условиях, таких как ванные комнаты или наружные вентиляционные системы.

Дополнительные функции:

Обратный клапан:
Не позволяет воздуху возвращаться в помещение, когда вентилятор выключен. Это особенно важно в жилых помещениях, где необходимо избежать нежелательного возврата воздуха.

Таймер:
Используется для установки времени работы вентилятора после его включения.

Датчик влажности:
Такие вентиляторы автоматически включаются, когда уровень влажности в помещении повышается, например, в ванных комнатах или подвалах.

Преимущества:

Обеспечение качества воздуха: Вентиляторы удаляют загрязненный воздух и обеспечивают поступление свежего воздуха, что помогает поддерживать здоровую среду.
Экономия энергии: Многие современные вентиляторы используют энергоэффективные моторы, которые снижают затраты на электроэнергию.
Контроль температуры: Эффективный вентилятор помогает предотвратить накопление тепла и поддерживает оптимальную температуру в помещениях.
Недостатки:

Шум: В зависимости от типа вентилятора уровень шума может быть проблемой в определенных помещениях.
Начальные инвестиции: Более крупные и мощные вентиляторы могут потребовать больших начальных инвестиций.
Вентиляторы являются важной частью вентиляционных систем, обеспечивая хороший воздушный поток и комфортный микроклимат в помещениях.

Вентиляторы делятся на бытовые вытяжные вентиляторы и промышленные вентиляторы. Бытовые вытяжные вентиляторы чаще всего используются в туалетах, ванных комнатах или кухнях для удаления грязного или влажного воздуха. Бытовые вентиляторы с смешанным воздушным потоком также бывают двухскоростными, где скорость можно менять с помощью переключателя или переключателя. Промышленные вентиляторы: кровельные, канальные, кухонные. Канальные центробежные вентиляторы могут быть круглыми или прямоугольными. В зависимости от мощности вентилятора и принципа управления для управления вентилятором используются регуляторы скорости или частотные преобразователи.

Как подобрать вентилятор: шаг за шагом

1. Определите необходимый расход воздуха (m³/h) для каждого помещения – по назначению, числу людей или объёму (ориентировочные значения – в таблице HVAC-гида «Сколько нужно воздуха»).
2. Подберите диаметр воздуховодов по расходу воздуха и допустимой скорости воздуха. Слишком малый диаметр – шум и большое сопротивление.
3. Оцените сопротивление трассы (Pa): длина воздуховодов, отводы, фильтр, клапаны, шумоглушитель, диффузоры, решётки.
4. Подберите вентилятор по рабочей точке – на его характеристической кривой нужный расход воздуха должен достигаться при расчётном давлении, лучше всего в средней части кривой.
5. Дополните трассу: обратный клапан (чтобы воздух не шёл обратно), фильтр (для защиты вентилятора и помещения), шумоглушитель (для жилых и офисных помещений).
6. Предусмотрите управление: выключатель, таймер, регулятор скорости, датчик или контроллер. Проверьте напряжение питания и сигнал управления (ON/OFF, 3-позиционный, 0–10 V).
7. Согласуйте электрическую часть: защитные аппараты, кабели, при необходимости – контактор и защита двигателя.

Частые вопросы

KibirkštisКак рассчитать, какой вентилятор нужен?

FazėСложите расходы воздуха всех помещений (m³/h), оцените сопротивление трассы и выбирайте вентилятор, кривая которого достигает нужного расхода при реальном давлении. Удобно иметь запас ~20–30 % и регулировать скорость вниз.

KibirkštisЧем отличаются канальный, центробежный и бытовой вентилятор?

FazėБытовой монтируется в стене или потолке и предназначен для одного помещения с коротким каналом. Канальный монтируется прямо в трассе воздуховода и справляется с более длинной трассой; по типу крыльчатки он бывает осевым, диагональным (смешанного потока) или центробежным. Центробежные (радиальные) создают наибольшее давление – они предназначены для длинных трасс с фильтрами, шумоглушителями и для промышленных систем.

KibirkštisМожно ли регулировать скорость вентилятора?

FazėДа, если двигатель для этого приспособлен: AC-вентиляторы – тиристорным или трансформаторным регулятором, EC-вентиляторы – сигналом 0–10 V. Перед покупкой проверьте способ регулировки, указанный производителем.

KibirkštisСтоит ли EC-вентилятор более высокой цены?

FazėВ постоянно работающей системе – чаще всего да: EC-двигатели потребляют меньше энергии, особенно в режиме частичной нагрузки, и точно управляются сигналом 0–10 V.

KibirkštisСколько нужно мини-рекуператоров?

FazėПо необходимому расходу воздуха (таблица HVAC-гида «Сколько нужно воздуха») и производительности в режиме рекуперации, указанной производителем. Чаще всего пара – на одну или две комнаты. Пришлите план помещений – рассчитаем.

Схема подключения

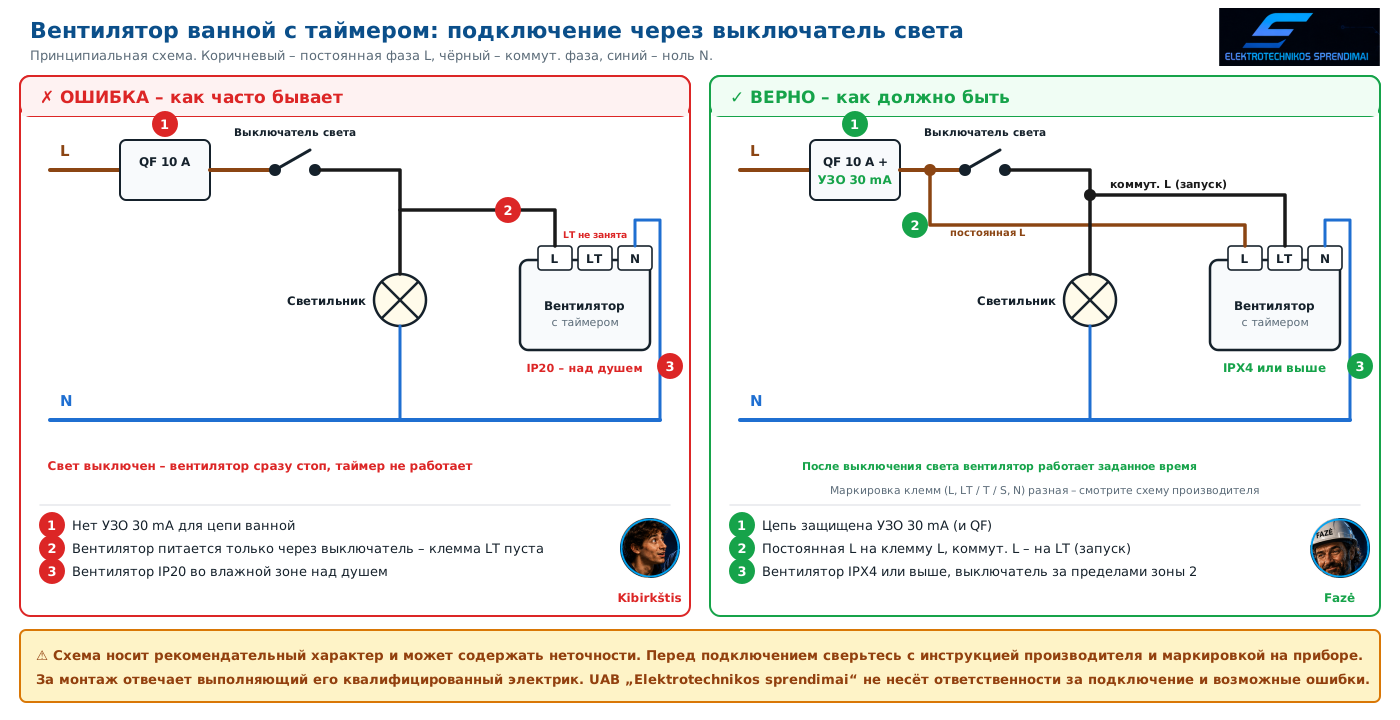

Схема 1. Вентилятор для ванной с таймером. Чтобы таймер работал, на вентилятор должна подаваться постоянная фаза, а выключатель – только запускать его через клемму LT.

KibirkštisВыключаю свет – и вентилятор сразу останавливается. Таймер сломан?

FazėСкорее всего, нет. На вентилятор должна подаваться постоянная фаза на L, а выключатель только запускает его через LT.

☝ Нажмите на схему – откроется увеличенная версия.

⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.
