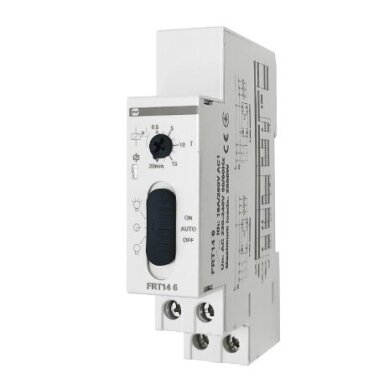

Модульные реле лестничного освещения

Модульные реле лестничного освещения предназначены для автоматического включения освещения на заданное время после нажатия кнопки и последующего его выключения без дополнительных действий пользователя. Чаще всего они устанавливаются на DIN-рейку в электрических распределительных коробках, щитах и шкафах управления.

Эти реле используются на лестничных площадках, в коридорах, местах общего пользования, проходах, подвалах, складских зонах и других местах, где освещение требуется только на короткое время. В зависимости от модели может регулироваться время включения, предусматриваться режим постоянного освещения, предупреждение перед выключением или дополнительные функции управления.

Важно относительно нагрузки:
Выходные контакты лестничного реле имеют ограниченную допустимую нагрузку. Перед подключением LED-светильников, электронных источников питания, контакторов или другого оборудования необходимо проверить не только номинальный ток, но и пусковой ток конкретного типа нагрузки, а также коммутационные характеристики, указанные производителем.

Важно относительно кнопок управления:
Реле лестничного освещения чаще всего управляются кнопками кратковременного действия с автоматическим возвратом, а не обычными фиксируемыми настенными выключателями. Точный способ управления необходимо проверять по схеме подключения конкретной модели.

Основная идея:
Выбирайте модульное реле лестничного освещения, когда необходимо одной или несколькими кнопками кратковременно включать освещение мест общего пользования и автоматически выключать его по истечении заданного времени. Подходящая модель выбирается по напряжению питания, регулируемому диапазону времени, нагрузке контактов, схеме управления и типу используемых светильников.

Монтаж
На DIN-рейку

Назначение
Временное включение освещения

Управление
Кнопками

Время
Регулируется в зависимости от модели

Нагрузка
Цепи освещения

Применение
Лестничные площадки и общие зоны

Что такое реле лестничного освещения?

Реле лестничного освещения — это устройство автоматики с функцией времени, которое после нажатия кнопки управления включает цепь освещения и поддерживает её активной в течение заданного времени. По истечении установленного времени контакт реле автоматически возвращается в исходное состояние, и освещение выключается.

Такое решение особенно удобно в местах общего пользования, где нет необходимости в постоянной работе освещения. Пользователю достаточно кратковременно нажать кнопку, а выключение выполняется самим реле автоматически.

В зависимости от конструкции к одному реле можно подключить несколько кнопок управления, расположенных на разных этажах или в разных зонах, поэтому одну и ту же цепь освещения можно активировать из нескольких мест.

Отличие от обычного выключателя:
Обычный выключатель оставляет освещение включённым до тех пор, пока пользователь его не выключит. Лестничное реле автоматически выключает освещение по истечении заданного времени, уменьшая риск оставить свет включённым без необходимости.

Принцип работы

Нажатие кнопки – пользователь кратковременно замыкает управляющий контакт.
Активация реле – устройство получает пусковой сигнал.
Включение освещения – выходной контакт реле включает цепь освещения.
Отсчёт времени – реле начинает отсчитывать установленное время работы.
Повторное управление – в некоторых моделях повторное нажатие может заново запустить отсчёт времени.
Автоматическое выключение – по истечении установленного времени контакт реле выключает цепь освещения.

Основные функции

Функция	Назначение
Временное включение	После нажатия кнопки освещение включается на заданное время.
Автоматическое выключение	По истечении установленного времени цепь освещения автоматически выключается.
Повторный запуск	В некоторых моделях повторное нажатие кнопки может обновить или продлить время работы.
Режим постоянного включения	В некоторых моделях освещение можно временно оставить включённым постоянно.
Предупреждение перед выключением	В некоторых моделях может быть предусмотрено предварительное предупреждение или кратковременное изменение освещения перед выключением.

Важно:
Конкретные функции разных моделей могут отличаться. Не все лестничные реле имеют режим постоянного включения, повторного запуска времени или предупреждения перед выключением.

Регулируемое время освещения

Во многих лестничных реле можно установить, сколько времени освещение останется включённым после нажатия кнопки. Точный диапазон регулировки зависит от конкретной модели.

Более короткое время подходит для небольших проходных зон, где человеку требуется лишь несколько десятков секунд или несколько минут. Более длительное время можно выбрать для больших лестничных площадок, длинных коридоров, подвалов или технических помещений.

Практический выбор:
Установите такое время, чтобы человек успел безопасно пройти всю контролируемую зону, но освещение не оставалось включённым значительно дольше, чем необходимо.

Управление из нескольких мест

Одним из основных преимуществ реле лестничного освещения является возможность активировать одну и ту же цепь освещения из нескольких разных мест.

Например, в подъезде многоквартирного дома кнопки управления могут быть установлены на каждом этаже. При нажатии любой из них управляющий сигнал передаётся на одно и то же лестничное реле, и включается общее освещение.

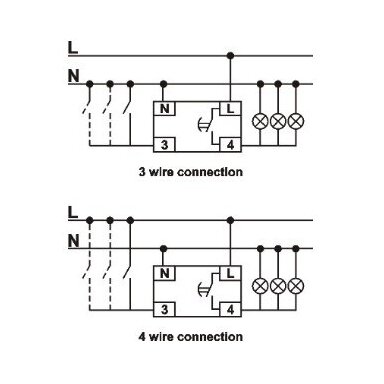

Типовая схема управления:

Несколько кнопок кратковременного действия → лестничное реле → цепь освещения

Конкретный способ подключения кнопок, их допустимое количество и схема проводки зависят от выбранной модели реле.

Технические характеристики

Группа товаров	Модульные реле лестничного освещения
Основное назначение	Временное включение освещения и автоматическое выключение
Тип монтажа	Модульный, на DIN-рейку
Напряжение питания	Зависит от конкретной модели
Управление	Кнопками кратковременного действия или согласно схеме конкретной модели
Диапазон времени	Регулируемый или фиксированный в зависимости от модели
Выход	Релейный или другого типа в зависимости от конкретной модели
Нагрузка контактов	Проверяется по параметрам конкретной модели и типу нагрузки
Возможные режимы	Временный, постоянный или другие режимы в зависимости от модели
Место установки	Электрические распределительные коробки, щиты и шкафы автоматики

Где используются реле лестничного освещения?

В подъездах многоквартирных домов – для общего освещения этажей и лестниц.
В коридорах – для включения освещения только на время прохода.
В подвалах – для временного освещения мест общего пользования.
В складских помещениях – для кратковременного включения света.
В технических помещениях – когда постоянное освещение не требуется.
В проходах – для автоматического выключения света после использования.
В общежитиях и гостиницах – на общих лестничных площадках и в коридорах.
В офисных зданиях – во вспомогательных помещениях и общих зонах.
В подземных помещениях – для освещения зон доступа и коротких проходов.
В других местах общего пользования – где свет должен автоматически выключаться по истечении установленного времени.

Как выбрать подходящее лестничное реле?

Проверьте напряжение питания – оно должно соответствовать конкретной электроустановке.
Выберите диапазон времени – его должно быть достаточно для прохождения нужной зоны.
Проверьте ток нагрузки – контакты реле должны соответствовать общей нагрузке освещения.
Оцените тип светильников – LED, галогенные или другие источники света могут иметь различные пусковые характеристики.
Проверьте подключение кнопок – используются ли фазные, нейтральные или другие управляющие сигналы.
Оцените количество кнопок – особенно в подъездах многоквартирных домов с большим количеством точек управления.
Проверьте функцию повторного запуска – продлевает ли новое нажатие время работы.
Оцените необходимость постоянного режима – например, для уборки или технического обслуживания.
Проверьте ширину модуля – чтобы в щите было достаточно места.
Руководствуйтесь схемой конкретной модели – принципы подключения у разных производителей могут отличаться.

Лестничное реле и LED-освещение

В современных лестничных зонах чаще всего используются LED-светильники, поэтому важно учитывать характеристики их электронных источников питания.

Хотя постоянный рабочий ток LED-светильника может быть небольшим, в момент включения его источник питания может кратковременно потреблять значительно больший ток. Это может создавать дополнительную нагрузку на контакты реле.

Для LED-нагрузки:
При подключении большого количества LED-светильников не следует ориентироваться только на их общую номинальную мощность. Необходимо проверить допустимую LED-, ёмкостную или электронную нагрузку, указанную производителем конкретного реле.

Когда использовать контактор?

Если общая нагрузка цепи лестничного освещения слишком велика для внутренних контактов реле, лестничное реле может использоваться как управляющее устройство, а конечную нагрузку освещения будет переключать контактор.

Типовая схема для большей нагрузки:

Кнопки → лестничное реле → катушка контактора → контактор → цепь освещения

Такое решение может быть подходящим при большом количестве светильников или для нагрузок, пусковой ток которых превышает допустимые коммутационные характеристики контактов лестничного реле.

Лестничное реле и датчик движения

Лестничное реле обычно управляется кнопками, однако в некоторых системах для автоматизации освещения могут использоваться датчики движения или присутствия. В таком случае необходимо учитывать тип выхода конкретного датчика и схему управляющего входа реле.

Датчик движения может быть практичнее там, где требуется полностью автоматическое освещение без нажатия кнопки. Лестничное реле больше подходит для систем, в которых пользователь осознанно включает освещение из одной или нескольких точек.

Принцип выбора:
Если вы хотите, чтобы пользователь самостоятельно активировал освещение, чаще используется лестничное реле с кнопками. Если требуется автоматическое включение света при входе человека в зону, чаще выбирают датчик движения или присутствия.

Общая инструкция по монтажу

Проверьте напряжение питания. Оно должно соответствовать параметрам конкретной модели реле.
Определите схему управления. Проверьте, как должны подключаться кнопки.
Проверьте нагрузку освещения. Оцените общую мощность, ток и тип светильников.
Установите реле. Закрепите его на DIN-рейке в электрической распределительной коробке или щите.
Подключите питание. Руководствуйтесь схемой клемм производителя.
Подключите кнопки управления. Проверьте, используются ли подходящие кнопки с моментным контактом.
Подключите цепь освещения. Если нагрузка слишком велика, используйте контактор.
Установите время работы. Выберите подходящий интервал для конкретной зоны.
Включите цепь. Проверьте работу реле.
Проверьте все кнопки. Каждая точка управления должна включать освещение.
Проверьте автоматическое выключение. Убедитесь, что свет выключается по истечении установленного времени.
Проверьте повторное нажатие. Убедитесь, как конкретная модель работает во время активного отсчёта времени.

Электробезопасность:
Подключение электрической распределительной коробки, щита и цепей освещения должен выполнять квалифицированный специалист в соответствии с документацией конкретного изделия и действующими требованиями к электроустановкам. Перед выполнением монтажных работ цепь должна быть безопасно отключена от напряжения.

Распространённые ошибки при выборе и монтаже

Не проверяется напряжение питания реле.
Вместо кнопок кратковременного действия используются неподходящие фиксируемые выключатели.
Неправильно подключается схема управления кнопками.
Устанавливается слишком короткое время освещения.
Устанавливается необоснованно длительное время работы, из-за чего теряется эффект экономии электроэнергии.
Оценивается только общая мощность LED без учёта пускового тока.
Подключается больше светильников, чем допускают контакты реле.
Большая нагрузка управляется напрямую, хотя следовало использовать контактор.
Неправильно интерпретируется функция повторного нажатия кнопки.
Не учитывается допустимое количество кнопок для конкретной модели.
После монтажа не проверяются все точки управления.
Не учитывается схема подключения конкретного производителя.

Преимущества

✅ Автоматически выключает освещение по истечении установленного времени.
✅ Помогает сократить ненужное потребление электроэнергии.
✅ Возможность управления из нескольких мест.
✅ Удобно для подъездов многоквартирных домов и коридоров.
✅ Во многих моделях регулируется время работы.
✅ Модульный корпус подходит для DIN-рейки.
✅ Для больших нагрузок можно использовать совместно с контактором.
✅ Легко интегрируется в электрический распределительный щит.
✅ В некоторых моделях предусмотрен режим постоянного освещения.
✅ Может заменить ручное выключение освещения в местах общего пользования.

Ограничения

❌ Нагрузка контактов ограничена параметрами конкретной модели.
❌ Не все реле подходят для большого количества LED-светильников.
❌ Для управления обычно требуются отдельные кнопки кратковременного действия.
❌ Схемы подключения кнопок у разных моделей могут отличаться.
❌ Слишком коротко установленное время может быть неудобным или небезопасным.
❌ Слишком длительное время уменьшает эффект экономии электроэнергии.
❌ Для больших нагрузок может потребоваться дополнительный контактор.
❌ Не все модели имеют режим постоянного включения.
❌ Не все модели позволяют продлевать время повторным нажатием.
❌ Неправильный выбор LED-нагрузки может сократить срок службы контактов реле.

Краткое руководство по выбору реле лестничного освещения

Выбирайте модульное реле лестничного освещения, когда необходимо одной или несколькими кнопками включать освещение и автоматически выключать его по истечении установленного времени. Перед заказом в первую очередь необходимо проверить напряжение питания, диапазон времени, схему управления и нагрузку освещения.

Много кнопок
Проверьте допустимую схему управления

Для LED-освещения
Проверяйте пусковой ток

Для длинного коридора
Выберите подходящий диапазон времени

Для большей нагрузки
Используйте контактор

Подходит, когда необходимо:

автоматически выключать лестничное освещение;
управлять освещением с нескольких этажей;
сократить ненужное время работы освещения;
установить временное управление освещением коридора или прохода;
управлять освещением мест общего пользования;
использовать кнопки кратковременного действия;
при необходимости управлять катушкой контактора;
установить устройство управления в электрическом щите на DIN-рейке.

Проверьте перед заказом:

напряжение питания реле;
регулируемый диапазон времени;
общую мощность цепи освещения;
тип используемых светильников;
пусковой ток LED-нагрузки;
параметры выходных контактов реле;
схему подключения кнопок;
допустимое количество кнопок управления;
продлевает ли повторное нажатие время;
требуется ли режим постоянного включения;
нужен ли контактор для большей нагрузки;
электрическую схему конкретной модели.

Важное напоминание:
Лестничные реле могут отличаться не только диапазоном устанавливаемого времени, но и схемой управляющего входа, логикой повторного запуска, нагрузкой выходных контактов и дополнительными режимами. Поэтому перед монтажом необходимо руководствоваться схемой подключения и техническими параметрами конкретной выбранной модели.

FAQ – часто задаваемые вопросы

Для чего предназначено реле лестничного освещения?
Оно предназначено для кратковременного включения освещения после нажатия кнопки и автоматического его выключения по истечении установленного времени.

Можно ли регулировать время освещения?
Во многих моделях – да. Точный диапазон регулировки зависит от конкретного реле.

Можно ли подключить несколько кнопок?
Чаще всего да, поэтому освещение можно активировать с нескольких этажей или из разных мест коридора. Допустимая схема зависит от модели.

Какие кнопки используются?
Чаще всего используются кнопки кратковременного действия с автоматическим возвратом. Обычный фиксируемый выключатель может не подойти.

Начинается ли отсчёт времени заново при повторном нажатии кнопки?
Это зависит от конкретной модели. Некоторые реле запускают отсчёт времени заново, другие могут работать по иной логике.

Можно ли оставить освещение постоянно включённым?
Некоторые модели имеют режим постоянного включения или сервисный режим, однако эта функция имеется не во всех моделях.

Подходит ли реле для LED-светильников?
Да, если характеристики конкретной LED-нагрузки не превышают допустимых параметров реле. Необходимо учитывать пусковой ток источников питания.

Почему для LED-нагрузки важен пусковой ток?
Источник питания LED в момент включения может кратковременно потреблять значительно больший ток, чем при обычной работе, поэтому контакты реле могут подвергаться большей нагрузке.

Можно ли подключать большое количество светильников?
Только если их общая нагрузка и пусковые характеристики соответствуют параметрам контактов конкретного реле. При необходимости используется контактор.

Может ли лестничное реле управлять контактором?
Да, если параметры его выходного контакта и катушки контактора совместимы.

Когда требуется контактор?
Когда общая нагрузка освещения или её пусковой ток превышают возможности контактов лестничного реле.

Лестничное реле и импульсное реле – это одно и то же?
Нет. Лестничное реле автоматически выключает освещение после установленного времени, а импульсное реле обычно изменяет своё состояние после каждого управляющего импульса и может сохранять его до следующего нажатия.

Лестничное реле и реле времени – это одно и то же?
Лестничное реле является специализированным устройством временного управления, предназначенным прежде всего для цепей освещения. Универсальное реле времени может иметь больше различных временных функций и режимов работы.

Можно ли использовать с датчиком движения?
Это зависит от выхода конкретного датчика и схемы управления лестничного реле. Не каждую комбинацию можно подключать напрямую.

На какое время устанавливать лестничное освещение?
Время выбирается в зависимости от длины лестничной площадки или коридора и потребностей пользователей. Его должно быть достаточно для безопасного прохождения всей зоны.

Реле устанавливается рядом со светильником?
Модульное реле обычно устанавливается на DIN-рейку в электрической распределительной коробке или щите, а не непосредственно возле светильника.

Можно ли использовать в частном доме?
Да. Оно может использоваться на лестнице дома, в коридоре, подвале, проходе гаража или других местах, где требуется автоматическое выключение освещения.

Можно ли использовать для наружного освещения?
Само модульное реле обычно устанавливается в подходящей защищённой электрической коробке или щите. Управление наружными светильниками возможно только с учётом электрических требований и условий окружающей среды всей системы.

Что важнее всего проверить перед покупкой?
Напряжение питания, диапазон регулировки времени, схему подключения кнопок, нагрузку контактов реле, тип используемых светильников, пусковой ток LED и необходимость дополнительных режимов.
