Руководство по молниезащите: как собрать систему, которая действительно работает
Здесь – быстрый выбор по ситуации, зоны защиты в метрах, схема всей системы с пояснениями, совместимость материалов, самые частые ошибки и ответы на главные вопросы.
Значение цветов: ■ информация · ■ польза, решение · ■ ⚠ проверьте · ■ ⚡ безопасность, ошибки
Содержание: Что вам нужно? · Зоны защиты · Вся система · Материалы · Что проверить · Ошибки · Вопросы и ответы · ИсточникиЧто вам нужно? Быстрый выбор
Ситуация Решение Где искать Жилой дом со скатной кровлей Пассивный молниеприёмник на коньке, 2 токоотвода Ø8 мм, измерительные соединения, заземлитель типа A, T1+T2 в щите Пассивные, Проволока, Стержни Плоская кровля без проходок Молниеприёмники и мачты на бетонных основаниях, держатели проводника с бетонным заполнением Бетонные основания, Держатели Большой склад, ферма, открытая территория Активный (ESE) молниеприёмник на мачте – большой радиус защиты одним устройством Активные, Мачты Солнечная электростанция на крыше Модули в зоне защиты, безопасное расстояние s от молниеприёмников и токоотводов (EN 62305-3), УЗИП DC и AC УЗИП T2, Молниеприёмники Твёрдый или каменистый грунт Стержни с резьбой и наконечником-остриём, забивная головка для перфоратора Наконечники, Забивные головки Нужно измерять и обслуживать Ревизионная коробка с измерительным соединением для каждого токоотвода, счётчик ударов молнии Ревизионные коробки, Счётчики Соединения в грунте Экзотермическая сварка или антикоррозионная лента Экзотермическая сварка, Полосы Защитить электронику в доме T1+T2 на вводе, T2 в групповом щите, T3 у оборудования, УЗИП для линий передачи данных T1+T2, T2/T3 Вся цепь из одного каталога – совместимые материалы и диаметры
Молниезащита надёжна настолько, насколько надёжно её самое слабое соединение. У нас вы найдёте мачты, проволоку, держатели, соединители, ревизионные (измерительные) коробки и заземление, согласованные между собой под проволоку Ø8 мм и стержни Ø14,2–20 мм, – больше не нужно гадать, «подойдёт» ли. Пришлите размеры здания или проект – подберём комплект.
Сколько метров защищает молниеприёмник
Зона защиты зависит от трёх факторов: насколько вершина молниеприёмника возвышается над защищаемой поверхностью (h), какой класс молниезащиты (I–IV) и какой тип молниеприёмника. В таблицах – радиус зоны на уровне защищаемой поверхности, в метрах.
Классы молниезащиты (EN 62305-3)
Класс Радиус катящейся сферы R Размер ячейки молниеприёмной сетки Типичное расстояние между токоотводами I 20 м 5 × 5 м 10 м II 30 м 10 × 10 м 10 м III 45 м 15 × 15 м 15 м IV 60 м 20 × 20 м 20 м Класс определяет проектировщик на основе оценки риска (EN 62305-2). Для жилых домов чаще всего применяется класс III или IV.
Пассивный молниеприёмник (Франклина) – радиус r, м
h над поверхностью Класс I Класс II Класс III Класс IV 1 м 6 8 9 11 2 м 9 11 13 15 3 м 11 13 16 19 4 м 12 15 19 22 5 м 13 17 21 24 6 м 14 18 22 26 8 м 16 20 26 30 10 м 17 22 28 33 Метод катящейся сферы (EN 62305-3): r = √(h·(2R − h)), отдельный молниеприёмник над плоской поверхностью. Более высокий объект на крыше (дымоход, антенна) попадает в зону при меньшем радиусе. Для более широких крыш комбинируют несколько молниеприёмников или молниеприёмную сетку.
Активные (ESE) молниеприёмники – радиус защиты Rp, м, при h = 5 м
Модель ΔT, мкс I II III IV По каталогу производителя FOREND F10120 (PETEX-S) 30 48 55 63 71 – FOREND F10105 (EU-M) 45 63 71 81 89 – FOREND F10117 (PETEX-M) 45 63 71 81 89 – FOREND F10110 (EU) 60 79 86 97 107 – FOREND F10115 (PETEX-L) 60 79 86 97 107 – LAP CX-040 22 39 46 54 61 Rp 53 м LAP CX-070 31 49 56 65 72 Rp 65 м LAP BX-125 40 58 65 75 84 Rp 74 м LAP BX-175 63* 79 86 97 107 Rp 100 м LAP AX-210 82* 79 86 97 107 Rp 120 м LAP DX-250 96* 79 86 97 107 Rp 134 м NF C 17-102:2011: Rp = √(h·(2r − h) + ΔL·(2r + ΔL)) при h ≥ 5 м; при h от 2 до 5 м Rp = h·Rp(5)/5. ΔL (м) = ΔT (мкс), r = 20 / 30 / 45 / 60 м (I–IV). * В расчёте принимается не более 60 мкс, поэтому для моделей с большим ΔT значение Rp здесь меньше, чем в каталоге производителя. Rp по каталогу – данные производителя при указанных им условиях.
Как Rp меняется в зависимости от высоты (класс III / IV), м
h над поверхностью ΔT 30 мкс ΔT 45 мкс ΔT 60 мкс 2 м 25 / 28 32 / 36 39 / 43 3 м 38 / 43 48 / 54 58 / 64 4 м 51 / 57 64 / 72 78 / 85 5 м 63 / 71 81 / 89 97 / 107 6 м 64 / 72 81 / 90 97 / 107 8 м 65 / 73 82 / 91 98 / 108 10 м 66 / 75 83 / 92 99 / 109 Как рассчитать: для дома со скатной кровлей и дымоходом устанавливаете пассивный молниеприёмник так, чтобы его вершина была на 3 м выше конька. Для класса III r ≈ 16 м на уровне конька: это охватывает конёк длиной ~32 м, если молниеприёмник установлен посередине. Активный молниеприёмник с ΔT 60 мкс, вершина которого на 5 м выше защищаемой поверхности кровли, для класса III даёт Rp ≈ 97 м – один он может защитить большой склад или ферму. Молниеприёмники в каталоге: пассивные, активные (ESE).
⚠ Важно об активных молниеприёмниках: Серия EN 62305 не распространяется на молниеприёмники ESE – их проектируют по французскому стандарту NF C 17-102. Подходит ли ESE, решают проектировщик и заказчик. Вершина ESE должна быть не менее чем на 2 м выше защищаемой поверхности.Схема: вся система сверху донизу
Молниеприёмник отводит прямой удар в землю, но часть тока молнии через заземление и вводы попадает в линии электропитания, антенн и передачи данных. Поэтому внешнюю молниезащиту всегда дополняют УЗИП – фиолетовые зоны LPZ показывают, как каждая ступень снижает нагрузку. Цифры на схеме соответствуют пояснениям под ней.
KibirkštisМолниеприёмник поставили, заземлили – этого достаточно?
FazėНедостаточно. Молниеприёмник защищает здание от прямого удара, а электронику в доме защищают УЗИП T1+T2, T2 и T3 и главная шина уравнивания потенциалов. Смотри схему – от 1 до 15.

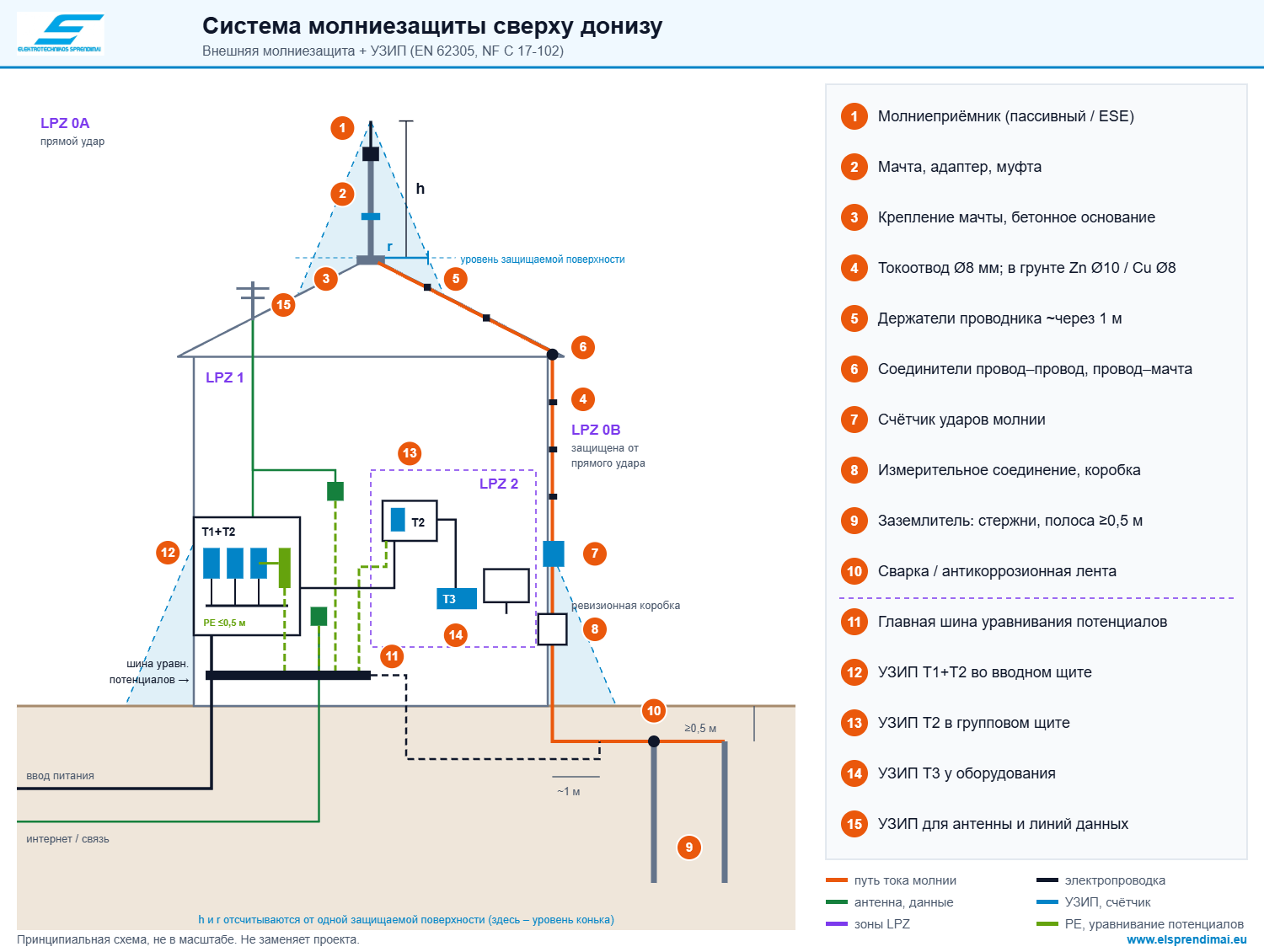

☝ Нажмите на схему – откроется увеличенная версия.⚠ Схема носит рекомендательный характер и может содержать неточности. Она не заменяет проект молниезащиты.
Класс молниезащиты, места установки молниеприёмников, количество токоотводов и безопасные расстояния определяет проектировщик. За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за монтаж и возможные ошибки.Почему так – пояснения по номерам на схеме
1Молниеприёмник
✗ Молниеприёмник «лишь бы был», дымоход или антенна выступают из зоны.
✓ Высота подобрана по таблице зон, всё оборудование на крыше – в зоне.
Почему: Катящаяся сфера «касается» всего, что выступает из зоны, – туда и ударяет молния. Для класса III R = 45 м (EN 62305-3).
2Мачта, адаптер, муфта
✗ Слишком высокая мачта без растяжек, несовпадающие диаметры.
✓ Высота по зоне, адаптер и муфта производителя, растяжки для более высоких мачт.
Почему: Каждый дополнительный метр увеличивает ветровой момент на крепление. Ток молнии проходит через каждое соединение – оно должно быть механически и электрически надёжным.
Товары: мачты · муфты, растяжки
3Крепление
✗ Мачта закреплена в одной точке, плоская кровля пробита.
✓ Не менее двух точек крепления, на плоской кровле – бетонное основание с резиновым ковриком.
Почему: Прокол гидроизоляции = протечка. Бетонное основание держится за счёт собственного веса, коврик защищает покрытие.
Товары: держатели · бетонные основания
4Токоотвод
✗ Тонкая проволока, петли, алюминий прямо в грунт.
✓ Ø8 мм (50 мм²) кратчайшим путём; перед грунтом – переход на оцинкованную стальную проволоку Ø10 мм (или полосу 30 × 3,5 мм) либо медь Ø8 мм.
Почему: Минимальное сечение – 50 мм² (EN 62305-3, EN 62561-2). Петля увеличивает индуктивность и перенапряжение. Алюминий в грунте корродирует, а оцинкованной стали в грунте требуется большее сечение – Ø10 мм (78 мм²).
5Держатели проводника
✗ Держатели через 2–3 м, проволока провисает и трётся о покрытие.
✓ Примерно через каждый 1 м, подходящий паз под Ø8 мм, на плоской кровле – с бетонным заполнением.
Почему: Электродинамические силы тока молнии и ветер раскачивают незакреплённую проволоку. Свободная посадка в пазу позволяет проволоке расширяться при нагреве.
Товары: держатели проводника
6Соединения
✗ Проволока скручена, медь напрямую с оцинкованной сталью.
✓ Крестообразные и параллельные соединители; Cu–Zn через прокладку из нержавеющей стали.
Почему: Скрутка не выдерживает токов в кА. Медь и цинк образуют гальваническую пару – цинк растворяется.
7Счётчик ударов молнии
✗ Неизвестно, ударяла ли молния в систему.
✓ Счётчик на токоотводе над измерительным соединением.
Почему: После каждого удара нужно проверить соединения. Для систем с активными молниеприёмниками счётчик предусмотрен NF C 17-102.
Товары: счётчики
8Измерительное соединение
✗ Токоотвод сварен с заземлителем – нечего разъединить.
✓ Разъёмное измерительное соединение для каждого токоотвода, в ревизионной коробке.
Почему: Без разъединения сопротивление заземлителя отдельно не измерить. Измерительное соединение предусмотрено EN 62305-3.
Товары: ревизионные коробки
9Заземлитель
✗ Один короткий стержень «где было удобно».
✓ Тип A: для каждого токоотвода – отдельный электрод (для класса III–IV горизонтальный ≥5 м или вертикальный ≥2,5 м), всего не менее двух; или тип B: контур на глубине ≥0,5 м, ~1 м от стены.
Почему: Рекомендуемое сопротивление – менее 10 Ом. Чем ниже сопротивление, тем меньше тока молнии «ищет» другой путь – через электроустановку.
Товары: стержни · муфты · наконечники · забивные головки
10Соединения в грунте
✗ Болтовое соединение в грунте без защиты.
✓ Экзотермическая сварка или болт с антикоррозионной лентой.
Почему: Влага и соли в грунте за несколько лет разъедают незащищённое соединение – сопротивление растёт, система «обрывается» незаметно.
Товары: экзотермическая сварка · антикоррозионные ленты
11Уравнивание потенциалов
✗ Отдельный заземлитель молниезащиты, не соединённый с заземлением дома.
✓ Все заземлители и металлические вводы присоединены к главной шине уравнивания потенциалов.
Почему: Ток молнии в заземлителе поднимает потенциал на киловольты. Если заземление дома находится под другим потенциалом, между приборами возникает опасное напряжение.
Товары: шины уравнивания потенциалов
12T1+T2 на вводе
✗ Молниеприёмник есть, а в щите – только T2 или ничего.
✓ Во вводном щите T1 (чаще всего T1+T2), Iimp по проекту, проводники подключения до 0,5 м.
Почему: Часть тока молнии (10/350 мкс) из заземлителя через систему уравнивания потенциалов и УЗИП стекает по проводникам ввода в сеть – такой ток выдерживает только T1 (EN 62305-4, HD 60364-5-534).
Товары: УЗИП T1 / T1+T2
13T2 в групповом щите
✗ Один УЗИП на вводе, а оборудование – через 20–30 м кабеля.
✓ В групповом щите, удалённом от ввода, – дополнительный T2.
Почему: УЗИП эффективно защищает около 10 м кабеля. Дальше по кабелю перенапряжение может удвоиться из-за отражений.
Товары: УЗИП T2
14T3 у оборудования
✗ Штекерный «удлинитель с защитой» без T2 в щите.
✓ T3 в розетке или у оборудования, если перед ним установлен T2.
Почему: T3 предназначен для подавления остаточного перенапряжения после T2 – в одиночку он энергию молнии не поглотит.
Товары: УЗИП T2/T3
15Антенна и данные
✗ Антенна выше зоны, коаксиальный кабель без УЗИП, LAN без защиты.
✓ Антенна в зоне (LPZ 0B), мачта соединена с молниезащитой или установлена на безопасном расстоянии s; УЗИП для коаксиального кабеля и линий передачи данных – у шины уравнивания потенциалов.
Почему: Через антенные и LAN-кабели перенапряжение попадает прямо в телевизор, маршрутизатор и камеры.
Товары: УЗИП для линий передачи данных
Совместимость материалов
Соединяется с → Алюминий Медь Оцинкованная сталь Нержавеющая сталь Алюминий ✓ ✗ только биметаллический соединитель ✓ ✓ Медь ✗ только биметаллический соединитель ✓ ✗ через прокладку из нержавеющей стали ✓ Оцинкованная сталь ✓ ✗ через прокладку из нержавеющей стали ✓ ✓ В грунте ✗ не подходит ✓ ✓ (соединения защищены) ✓ На бетоне, штукатурке ⚠ только через держатель с зазором ✓ ✓ ✓ Согласно указаниям по применению материалов EN 62305-3 и EN 62561. Медь над оцинкованной поверхностью (например, медная проволока над оцинкованной кровлей) также способствует коррозии – вода смывает ионы меди на цинк.
⚠ Что проверить перед покупкой
KibirkštisПеред покупкой я всегда выписываю эти пункты – тогда комплект получается полным с первого раза.Что проверять Почему это важно Класс молниезащиты и зона Из них следуют высота молниеприёмника, количество токоотводов и расстояния. Периметр здания Количество токоотводов = периметр ÷ расстояние по классу (10–20 м), но не менее двух. Кровельное покрытие и конструкция От этого зависит тип держателей: вдавливаемые, с бетонным заполнением, привинчиваемые. Материал проволоки Алюминий – на крыше и стенах (на штукатурке и бетоне – только через держатели с зазором); в грунт – оцинкованная стальная проволока Ø10 мм или медь Ø8 мм. Тип грунта Песок, глина или камни определяют длину и количество стержней, а также тип наконечников. Сколько токоотводов – столько коробок Для каждого токоотвода – измерительное соединение и ревизионная коробка. УЗИП в щите При наличии внешней молниезащиты на вводе нужен T1 или T1+T2 – проверьте, что установлено сейчас. ✗ Самые частые ошибки
Ошибка Последствие Алюминиевая проволока закопана в грунт За несколько лет разрушается – система незаметно обрывается. Нет измерительного соединения Сопротивление заземлителя не измерить без раскопки или демонтажа. Медь напрямую с оцинкованной сталью Гальваническая коррозия – соединение ослабевает. Дымоход, антенна или солнечные модули за пределами зоны Молния ударяет в незащищённое оборудование. Токоотвод с петлями и острыми изгибами Растёт индуктивность, возможен искровой пробой на конструкции. Отдельный заземлитель молниезащиты без соединения с главной шиной уравнивания потенциалов ⚡ Опасная разность потенциалов между приборами и трубами. Молниеприёмник есть, а УЗИП T1 в щите нет ⚡ Часть тока молнии попадает в электропроводку – риск пожара и повреждения оборудования.
⚡ Безопасный монтаж – совет Fazė
- Никогда не работайте на крыше и с токоотводами при приближении грозы.
- Работы на высоте – только со страховкой от падения.
- Перед забивкой стержней выясните трассы подземных кабелей и труб.
- Измеряйте сопротивление заземлителя после монтажа и периодически; записывайте результаты.
- УЗИП в щите подключает квалифицированный электрик при снятом напряжении.
☝ Elsprendimai.eu рекомендует: дополните внешнюю молниезащиту УЗИП T1+T2 во вводном щите, УЗИП T2 и T3 в групповых щитах и у оборудования, а соединения в грунте выполняйте экзотермической сваркой. Смотрите также: пассивные и активные (ESE) молниеприёмники.Часто задаваемые вопросы
Спрашивает Kibirkštis – молодой любознательный электрик, который не боится спросить то, о чём другие спросить не решаются. Отвечает Fazė – опытный инженер.
KibirkštisСколько токоотводов нужно для моего дома?
FazėРаздели периметр здания на типичное расстояние для класса: для класса III – 15 м, для IV – 20 м. Например, дом 12 × 10 м (периметр 44 м) для класса III: 44 ÷ 15 ≈ 3 токоотвода. В любом случае не менее двух – в противоположных углах здания.
KibirkštisПассивный или активный молниеприёмник?
FazėДля дома или небольшого здания обычно достаточно пассивного – он простой и признан EN 62305. Активный (ESE) подходит для больших открытых территорий, где одним молниеприёмником нужно перекрыть большой радиус. Обрати внимание: ESE проектируется по NF C 17-102, а EN 62305 на него не распространяется – решает проектировщик.
KibirkštisКаким должно быть сопротивление заземлителя?
FazėРекомендуется менее 10 Ом. Измеряется при разъединённом измерительном соединении. Если достичь не удаётся – удлиняй стержни (соединяя их муфтами) или добавляй электроды, а не «исправляй» солью.
KibirkštisМожно ли использовать алюминиевую проволоку?
FazėДа, на крыше и стенах – алюминий Ø8 мм лёгкий и удобный. Но не в грунте и не прямо на штукатурке или бетоне: над грунтом, у измерительного соединения, переходи на оцинкованную стальную проволоку Ø10 мм или медь Ø8 мм.
KibirkštisЗащитит ли молниеприёмник мой телевизор и котёл?
FazėСам по себе – нет. Молниеприёмник защищает здание от прямого удара, а электронике нужны УЗИП: T1+T2 на вводе, T2 в групповом щите и T3 у чувствительного оборудования. Также нужны УЗИП для антенных и LAN-линий.
KibirkštisПомогаете ли вы подобрать весь комплект?
FazėДа. Пришлите размеры здания, тип кровли или проект – подберём молниеприёмники, токоотводы, держатели, соединители, заземление и УЗИП. Свяжитесь с нами.Источники
- EN 62305-1…4 – Защита от молнии (общие принципы, оценка риска, физические повреждения зданий, электрические и электронные системы внутри зданий).
- Серия EN 62561 – Компоненты систем молниезащиты.
- EN 61643-11 / -21 – Устройства защиты от импульсных перенапряжений (УЗИП) для линий электропитания и связи; HD 60364-5-534 – выбор и монтаж УЗИП.
- NF C 17-102:2011 – Системы активных (ESE) молниеприёмников.
Таблицы зон рассчитаны по формулам указанных стандартов. Проверено 2026-10-07.
