Гид по АВР: как выбрать переключатель резервного питания

Переключатель выбирают не по мощности генератора, а по вводу объекта: количеству фаз, току вводного автомата, системе заземления и наличию автоматического запуска у генератора. Ниже – быстрый выбор по ситуации, принцип работы, выбор полюсов и тока, частые ошибки со схемами и ответы на вопросы.

Значение цветов: ■ информация · ■ польза, решение · ■ ⚠ проверьте · ■ ⚡ безопасность, ошибки

Что вам нужно? Быстрый выбор

Как работает АВР с генератором

Задержки настраиваются в контроллере. Простой модульный АВР без контроллера только переключает нагрузку между двумя уже имеющимися напряжениями – генератор он не запускает. Для этого нужен АВР с контактом запуска или отдельный контроллер АВР, а генератор должен иметь электростартер и вход дистанционного запуска.

АВР, ручной переключатель или контроллер – в чём разница

Класс PC или CB (IEC 60947-6-1)

Класс и категорию применения (AC-31B, AC-33A и т. п.) проверяйте в технических данных производителя. Если класс не указан – защиту предусматривайте как для класса PC.

2P, 3P или 4P?

Как выбрать ток

Как рассчитать: номинальный ток АВР должен быть не меньше тока вводного автомата – при работе от сети через него идёт вся нагрузка объекта. Ток генератора обычно меньше: однофазный I = P / 230 В, трёхфазный I = P / (√3 × 400 В × cos φ). Пример: трёхфазный ввод 3×32 А → АВР 4P 63 А; генератор 10 кВт, cos φ 0,8 → I ≈ 18 А. Если генератор слабее ввода, питайте от него только важные группы (отдельный резервный щиток) или ограничьте нагрузку.

Для двигателей, компрессоров и тепловых насосов проверяйте категорию применения: AC-33 – смешанная нагрузка с двигателями, AC-31 – только активная или слабоиндуктивная нагрузка.

Какой генератор и АВР нужны: расчёт нагрузки

АВР подбирают по вводу объекта, а генератор – по тому, что вы хотите питать при отключении электричества. Самая частая ошибка – сложить мощности всех приборов. Важнее то, что будет работать одновременно, и какой ток потребуется при пуске двигателей.

Значения ориентировочные, точные данные указаны на табличке прибора. Пусковой ток двигателей при прямом пуске часто достигает примерно 6-кратного номинального.

Как рассчитать за 4 шага

• 1. Сложите мощности одновременно работающих потребителей (кВт).
• 2. Добавьте пусковую надбавку самого мощного двигателя: его мощность × (кратность пуска − 1).
• 3. Пересчитайте в кВА: мощность генераторов указывается в кВА, а кВт = кВА × 0,8.
• 4. Оставьте запас: постоянная нагрузка не должна превышать 70–80 % номинальной мощности генератора.

Весь дом или только необходимые цепи: резервный щиток

Для большинства домов и усадеб рациональнее всего выбрать приоритетный щиток с АВР 2P или 4P 63 А и генератором 5–10 кВт. Для коммерческих объектов с полным резервированием нужны щитовые АВР 100–1600 А.

Автоматический запуск: контроллер, сигналы и задержки

Чтобы при отключении электричества всё происходило без участия человека, генератор должен иметь электростартер и вход дистанционного запуска, а система – контроллер, который им управляет.

Решения по типу объекта:

Генератор, солнечный инвертор и батареи

Гибридный инвертор с батареей уже сам является резервным источником: при пропадании сети он за несколько миллисекунд переключает нагрузку на выход LOAD (EPS). Генератор здесь нужен тогда, когда батареи не хватает при длительном отключении электричества.

⚡ Инвертор и генератор: совет Fazė

• Никогда не соединяйте выход LOAD (EPS) инвертора с сетью или генератором напрямую – только через предназначенный для этого PV АВР.
• Генератор не может принимать энергию обратно. При работе от генератора экспорт инвертора должен быть отключён, иначе генератор может быть повреждён.
• Мощность генератора в инверторе задайте по инструкции производителя и оставьте запас 20–30 %.
• Солнечная электростанция, работающая параллельно с сетью, делает вас производящим потребителем и требует условий подключения ESO (оператора распределительной сети Литвы).

⚡ Безопасность и требования: почему генератор не должен выдавать энергию в сеть

Напряжение генератора через неотключённый ввод попадает в распределительную сеть. Трансформатор преобразует его в высокое напряжение, а работники сети могут работать на линии, считая её обесточенной. При восстановлении сети несинхронизированные источники соединяются и могут повредить генератор и электропроводку.

Матрица подбора: вся группа АВР

Все переключатели и контроллеры группы по типам. Устройствам класса PC нужны отдельные защиты перед ними, а класс CB защиту уже имеет (IEC 60947-6-1).

Точные параметры (Icw, Icm, время переключения, напряжение управления) указаны в описании каждого товара и в даташитах производителя.

⚠ Что проверить перед покупкой

KibirkštisПеред выбором АВР всегда спрашиваю три вещи: сколько фаз, какой вводной автомат и запускается ли генератор сам.

✗ Частые ошибки

⚡ Безопасный монтаж – совет Fazė

• Генератор подключают к электроустановке только через переключатель, исключающий параллельную работу с сетью: механическая и электрическая блокировка, положение 0.
• Перед работами отключите и сеть, и генератор. Контроллер АВР может неожиданно запустить генератор – выключите автоматический режим.
• Соединение N–PE генератора и заземление выполняйте по инструкции производителя и системе заземления объекта.
• Подключение стационарного генератора согласуйте с проектом и, если этого требуют условия присоединения, с оператором сети. Работы выполняет квалифицированный электрик.

Схемы: как часто бывает и как должно быть

На каждой схеме слева – частая ошибка, справа – правильное решение. Цифры на схеме соответствуют пояснениям под ней.

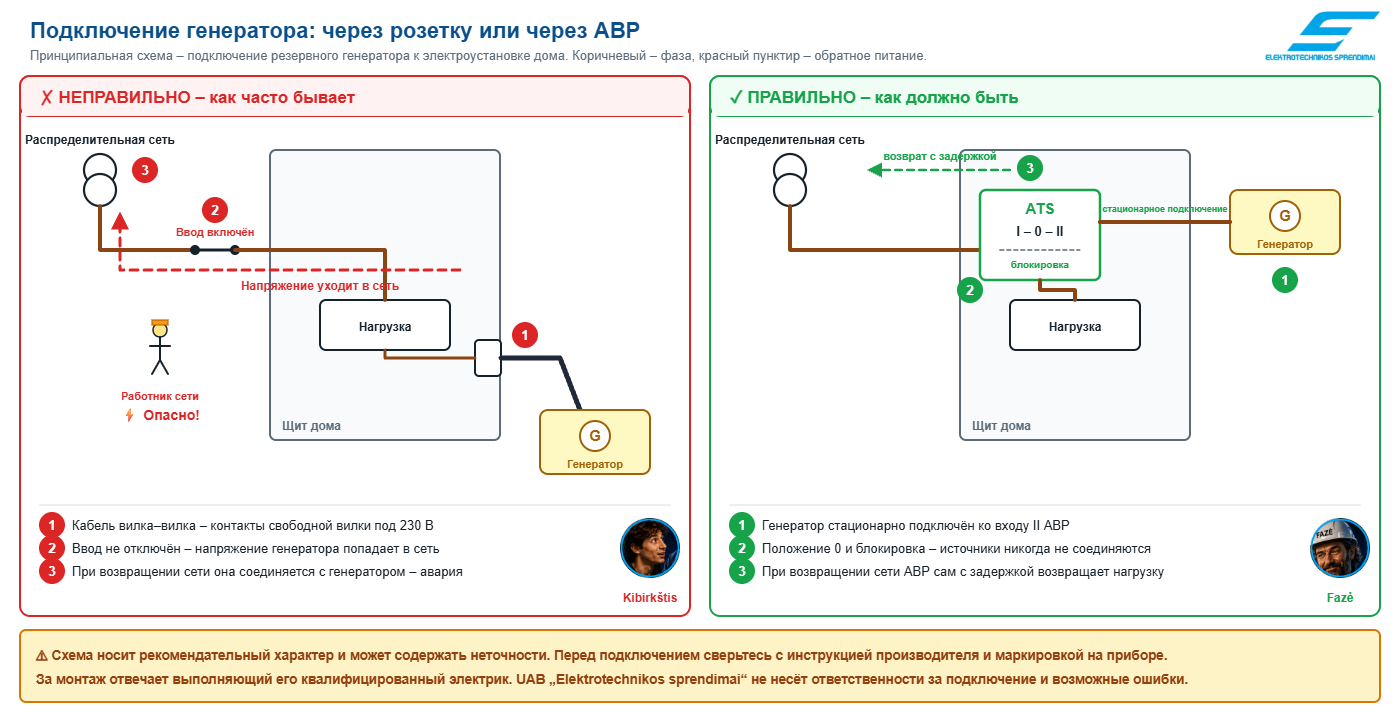

Схема 1. Подключение генератора: через розетку или через АВР. Генератор нельзя подключать к электроустановке дома так, чтобы его напряжение могло попасть в распределительную сеть или чтобы сеть и генератор соединились.

KibirkštisПри отключении включаю генератор в розетку кабелем с двумя вилками – и всё работает. Что тут не так?

FazėСвободная вилка под 230 В, а если ввод не отключён – генератор питает и уличную линию. Когда сеть вернётся, они встретятся. Подключай только через АВР или переключатель 1-0-2.

☝ Нажмите на схему – откроется увеличенная версия.

⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.

Почему так – пояснение по номерам на схеме

1Подключение через розетку

✗ кабель вилка–вилка  →  ✓ генератор подключается только через АВР или переключатель 1-0-2

Почему: Розетка предназначена для потребителя, а не для источника. Когда один конец кабеля вставлен в генератор, контакты второй вилки находятся под напряжением 230 В и к ним можно прикоснуться. Кроме того, такое подключение обходит защиту электроустановки – кабель и розетка не рассчитаны на нагрузку всего дома.

2Обратное питание в сеть

✗ ввод не отключён  →  ✓ положение 0 и блокировка разделяют источники

Почему: Если вводной выключатель оставлен включённым, напряжение генератора через счётчик попадает в распределительную сеть и через трансформатор может быть повышено. Работники сети, считающие линию отключённой, могут пострадать. Конструкция АВР или ручного переключателя не позволяет обоим источникам быть включёнными одновременно.

3Возвращение сети

✗ сеть и генератор соединяются  →  ✓ АВР сам возвращает нагрузку в сеть

Почему: Если напряжение сети возвращается, когда генератор ещё подключён, соединяются два несинхронизированных источника. Возникают большие уравнительные токи: горят обмотки генератора, кабели и контакты. АВР сначала отключает генератор и только затем, после задержки, подключает сеть.

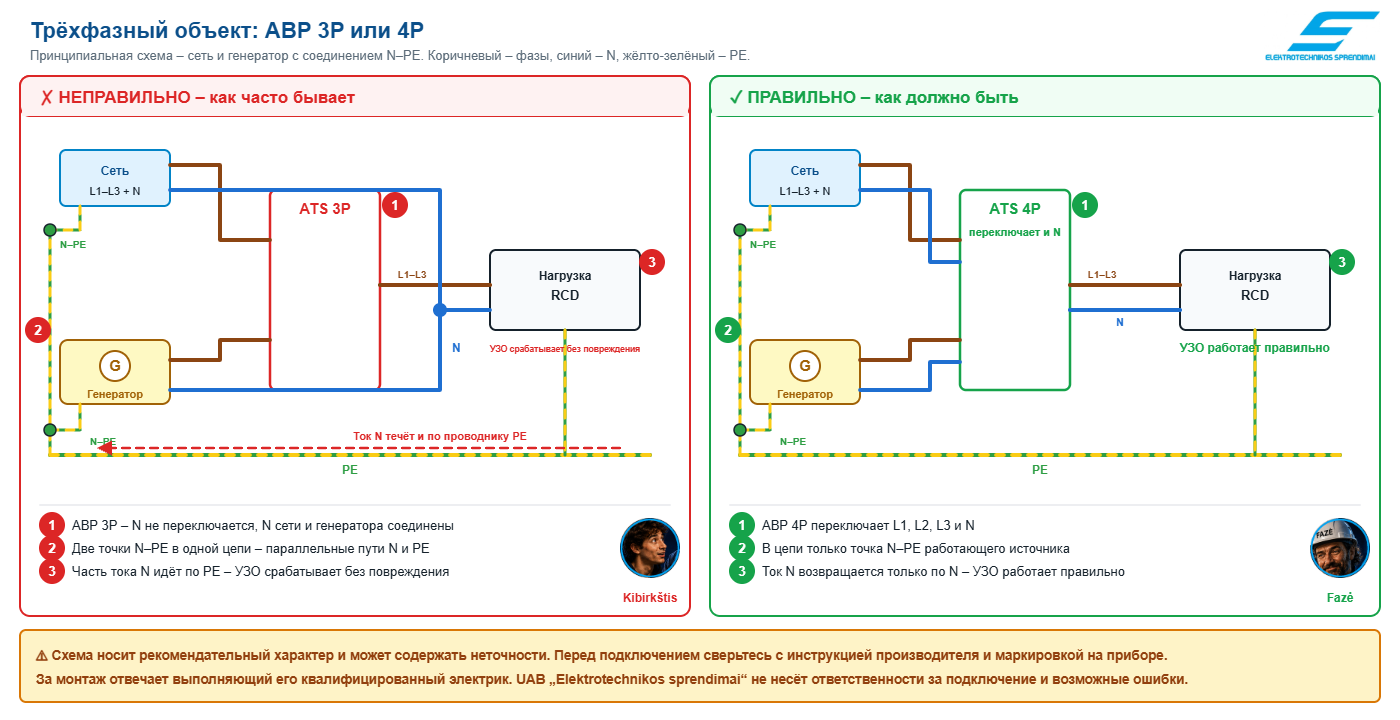

Схема 2. Трёхфазный объект: АВР 3P или 4P. В трёхфазном объекте важно не только переключить фазы, но и решить, что делать с нейтралью. Когда N генератора соединён с PE, N нужно переключать вместе с фазами.

KibirkštisПочему мне предлагают АВР 4P, если фаз только три?

FazėЧетвёртый полюс переключает нейтраль. Иначе точки N–PE сети и генератора соединяются параллельно – УЗО начинают отключаться без причины.

☝ Нажмите на схему – откроется увеличенная версия.

⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.

Почему так – пояснение по номерам на схеме

1Переключение N

✗ АВР 3P, N соединён постоянно  →  ✓ АВР 4P переключает L1, L2, L3 и N

Почему: С АВР 3P нейтрали сети и генератора остаются постоянно соединёнными. При работе от любого источника обе точки соединения N–PE остаются в одной цепи. АВР 4P вместе с фазами отключает и нейтраль, поэтому работает только один источник со своей точкой N–PE.

2Параллельные пути N и PE

✗ ток нейтрали делится между N и PE  →  ✓ у каждого источника одна точка N–PE

Почему: Когда N и PE соединены в двух точках, часть рабочего тока нейтрали течёт по защитному проводнику PE и через землю. Проводник PE предназначен только для токов повреждения – постоянный ток в нём вызывает помехи, коррозию и опасные потенциалы на металлических конструкциях.

3Работа УЗО

✗ УЗО срабатывает без причины  →  ✓ УЗО работает правильно

Почему: УЗО сравнивает ток в фазных проводниках и в N. Если часть тока нейтрали возвращается по PE, УЗО видит дисбаланс и отключает цепь, хотя повреждения нет. При переключаемом N ток нейтрали возвращается только по N, и УЗО реагирует только на реальную утечку.

Схема 3. Генератор подключается к входу GEN инвертора, а не параллельно с сетью. Нагрузка питается от выхода LOAD (EPS).

Схема 4. Простой АВР не запускает генератор. Контроллер контролирует сеть, через контакт запуска заводит генератор и по истечении задержек переключает нагрузку.

Часто задаваемые вопросы

Спрашивает Kibirkštis – молодой любознательный электрик. Отвечает Fazė – опытный инженер.

KibirkštisПодходит ли АВР к любому генератору?

FazėДля переключения – да, если совпадают напряжение и количество фаз. Автоматически запустить можно только генератор с электростартером и входом дистанционного запуска – им управляет контроллер АВР через контакт запуска.

KibirkštisСколько длится переключение?

FazėМежду двумя уже имеющимися источниками – от десятков миллисекунд до нескольких секунд, в зависимости от модели. С генератором общее время зависит от запуска и задержек, обычно 10–60 с. Если нагрузка не может прерываться ни на миг, нужен ИБП.

KibirkštisЗащищает ли АВР от короткого замыкания?

FazėКласса PC – нет, перед ним нужны автоматические выключатели или предохранители. АВР класса CB защиту уже имеет.

KibirkštisДля дома нужен 2P или 4P?

FazėДля однофазного ввода – 2P, для трёхфазного с нейтралью – 4P. 3P применяют только для трёхфазной нагрузки без N.

KibirkštisМожно ли использовать АВР с солнечным инвертором?

FazėС резервным выходом (EPS) гибридного инвертора – да, для этого предназначены PV АВР. Сетевой (on-grid) инвертор при пропадании сети отключается, поэтому резервного питания не даст.

KibirkštisМогу ли я установить сам?

FazėАВР включается во вводную цепь, поэтому его устанавливает квалифицированный электрик. Мы поможем подобрать переключатель, контроллер и защиту.

KibirkštisПомогаете ли подобрать комплект?

FazėДа. Пришлите данные ввода (фазы, автомат), мощность генератора и способ запуска – подберём совместимое решение и пришлём предложение.

KibirkštisГенератор какой мощности нужен для дома?

FazėЭто зависит от того, что вы будете питать в резерве. Для котла, холодильника, освещения и интернета достаточно 2–3 кВт, а с добавлением скважинного насоса нужно уже 6–7 кВт из-за пускового тока. Пример расчёта – в разделео нагрузке.

KibirkštisПочему газовый котёл не работает от генератора?

FazėКонтроль пламени многих газовых котлов основан на разности потенциалов N и PE. Если нейтраль генератора «плавающая», т. е. не соединена с PE, котёл блокируется из-за ошибки пламени. Решение – правильное соединение N–PE на стороне генератора в соответствии с системой заземления. Это должен выполнить электрик.

KibirkštisМожно ли подключить генератор к гибридному инвертору?

FazėДа, если у инвертора есть вход GEN или производитель допускает подключение генератора к входу GRID. Тогда инвертор сам запускает генератор в зависимости от заряда батареи. Главное, чтобы генератор никогда не получал энергию обратно от инвертора.

KibirkštisНужно ли разрешение ESO для генератора?

FazėЕсли генератор подключается только через АВР или переключатель 1-0-2, который полностью отключает сеть, он работает только автономно и не отдаёт энергию в сеть. Любая работа параллельно с сетью, например солнечная электростанция, уже требует условий подключения ESO.

Источники

• IEC 60947-6-1 – аппаратура автоматического переключения (классы PC и CB, категории применения AC-31…AC-33)
• IEC 60364-5-55, раздел 551 – низковольтные генераторные установки
• IEC 60364-4-41 – защита от поражения электрическим током
• Общие правила устройства электроустановок Литвы (приказ министра хозяйства от 31.01.2007 № 4-40), п. 46
• Atlas Copco – подбор мощности генератора (кВА, кВт, пусковые токи)
• Настройки входа GEN гибридного инвертора и запуска генератора (Deye)

Подготовлено 2026-10-07.
