Автоматическое аэрозольное устройство пожаротушения | 150г | активация при 170°C / 5-24VDC | 1,5м³

Версия 150g предназначена для более крупных электрических шкафов, шкафов автоматики и других закрытых технических пространств. Модуль крепится кронштейнами к внутренней стенке щита, поэтому не занимает место на DIN-рейке и может устанавливаться отдельно от других модульных компонентов.

Термическая линия предназначена для автоматического запуска модуля пожаротушения. При непосредственном воздействии пламени или достижении температуры в точке активации примерно 170±10°C модуль срабатывает автоматически. Для этого способа активации не требуется сигнал внешнего пожарного извещателя или контроллера.

При электрической активации модуль пожаротушения используется совместно с пожарным извещателем и контроллером. При обнаружении признаков пожара сигнал передаётся контроллеру, который активирует аэрозольный модуль пожаротушения. Пусковое напряжение может составлять от 5V до 24V DC, а ток активации должен быть более 350mA.

Для электрической активации одного напряжения 5–24V DC недостаточно. Пусковая цепь должна быть способна обеспечивать ток более 350mA. Перед подключением модуля необходимо проверить, соответствует ли выход используемого контроллера обоим требованиям.

Один модуль 150g предназначен для защиты объёма до 1.5m³ при плотности тушения 100g/m³. При выборе устройства необходимо учитывать фактический внутренний объём защищаемого пространства, вентиляционные отверстия, негерметичность, расположение компонентов и другие условия монтажа.

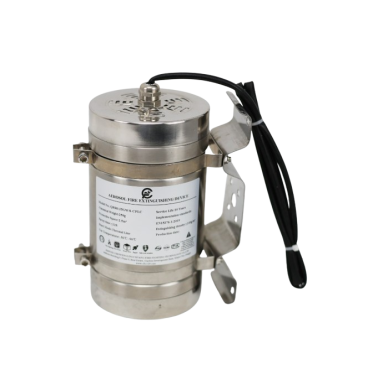

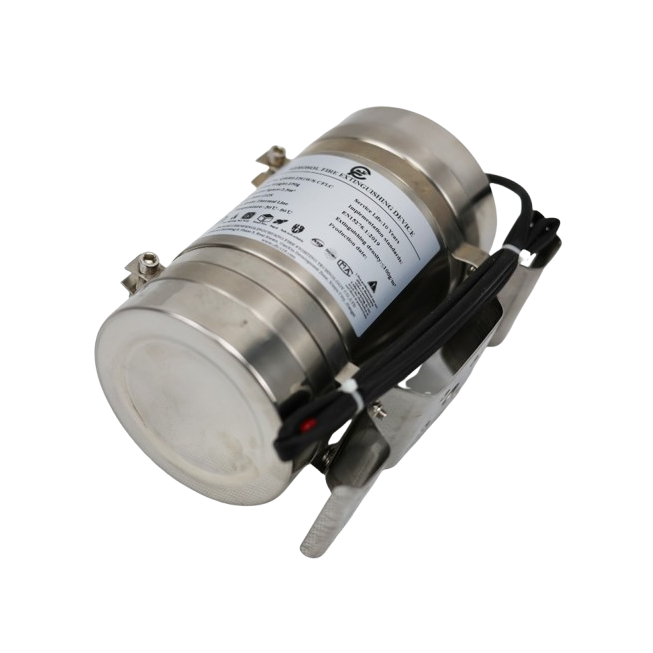

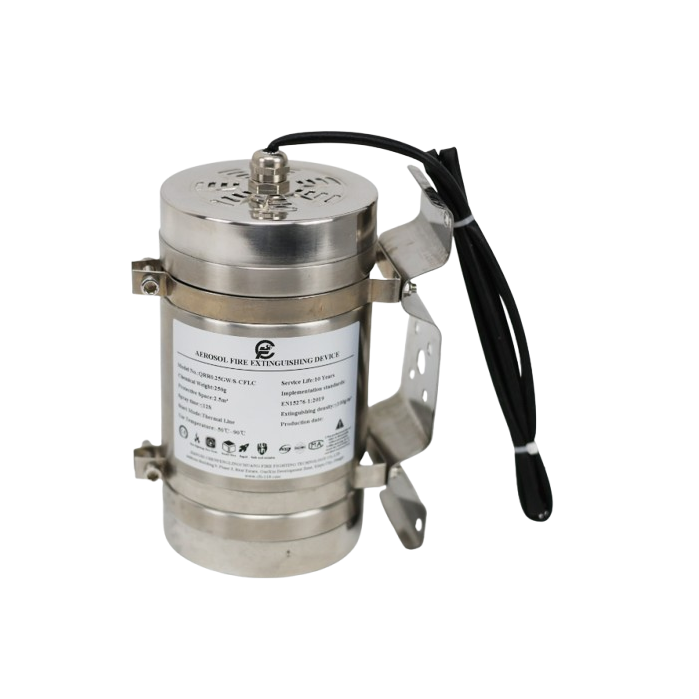

Корпус модуля имеет цилиндрическую форму и размеры Φ76x139mm. Он крепится кронштейнами к внутренней стенке электрического щита или технического шкафа. Такой способ монтажа позволяет использовать вертикальные поверхности шкафа и не занимать место на DIN-рейке, оставляя его для другого электрического и автоматизированного оборудования.

Аэрозольный модуль 150g предназначен для локальной противопожарной защиты закрытых технических пространств объёмом до 1.5m³. Цилиндрическая конструкция и крепление кронштейнами к стенке шкафа позволяют использовать модуль в более крупных электрических распределительных шкафах, шкафах автоматики, шкафах частотных преобразователей и других технических шкафах при условии, что их объём и конструкция соответствуют условиям применения изделия.

• Защищаемый объём до 1.5m³ подходит для более крупных закрытых электрических шкафов и шкафов автоматики.
• 150g огнетушащего вещества и плотность тушения 100g/m³.
• Два способа активации – автоматический термический и электрический.
• Автоматическая термическая активация позволяет модулю сработать при воздействии пламени на термическую линию или достижении температуры примерно 170±10°C.
• Электрическая активация 5–24V DC позволяет интегрировать модуль в системы обнаружения пожара и управления.
• Ток активации >350mA определяет требования к пусковому выходу контроллера.
• Крепление кронштейнами к стенке не занимает место на DIN-рейке.
• Цилиндрический корпус Φ76x139mm предназначен для стационарного монтажа внутри технического шкафа.
• Широкий диапазон рабочих температур от -50°C до +90°C.
• Относительная влажность окружающей среды до 95% RH позволяет использовать устройство в различных технических условиях.
• Срок службы 10 лет рассчитан на длительную стационарную защиту.

• Ограничение защищаемого объёма: один модуль предназначен для закрытого пространства до 1.5m³, поэтому для большего объёма требуется отдельная проектная оценка.
• Для электрической активации требуется дополнительное оборудование: модуль должен использоваться совместно с подходящим пожарным извещателем и контроллером.
• Требуется достаточный выходной ток: одного напряжения 5–24V DC недостаточно – пусковой выход контроллера должен быть способен обеспечивать ток более 350mA.
• Требуется механическое крепление: из-за веса 880g модуль необходимо надёжно закрепить подходящими кронштейнами на конструктивно подходящей стенке щита.
• Принцип одноразового действия: после фактического срабатывания аэрозольный генератор должен быть заменён новым.
• Важность герметичности: вентиляционные отверстия, негерметичность и интенсивный воздухообмен могут влиять на концентрацию аэрозоля в защищаемом пространстве.
• Не является системой тушения всего помещения: изделие предназначено для локальной противопожарной защиты закрытого технического пространства.

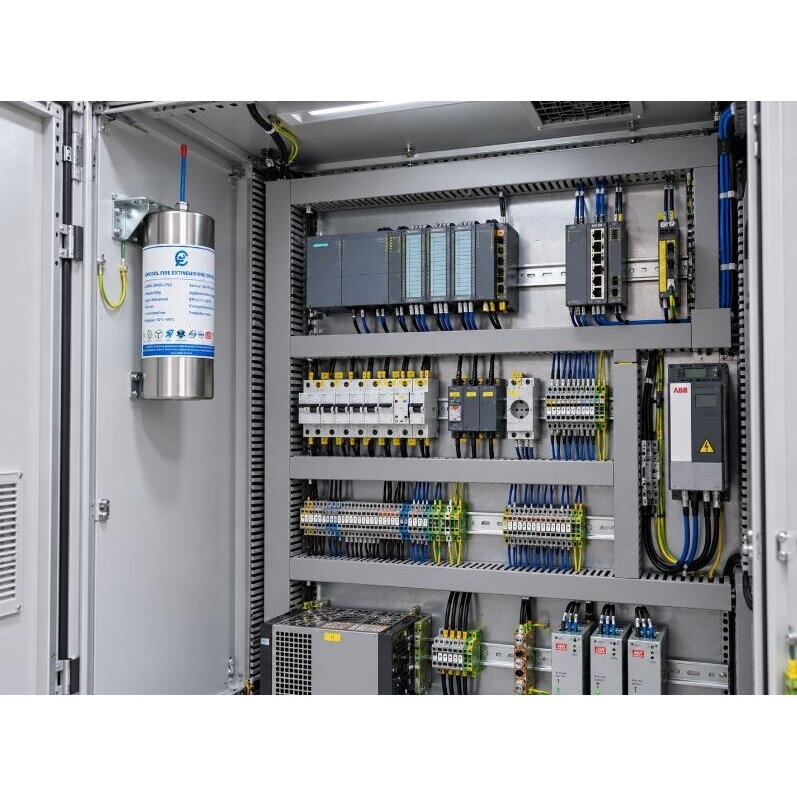

Внутренний защищаемый объём более крупного шкафа автоматики составляет примерно 1.25m³. В шкафу установлены автоматические выключатели, контакторы, частотные преобразователи, источники питания и управляющая электроника. Аэрозольный модуль пожаротушения 150g крепится кронштейнами к подходящей внутренней стенке шкафа. Термическая линия активации размещается в защищаемой зоне, поэтому при непосредственном воздействии пламени или достижении температуры примерно 170±10°C модуль может сработать автоматически. Дополнительно устройство можно подключить к пожарному извещателю и контроллеру. Для электрического запуска контроллер должен подать сигнал 5–24V DC и обеспечить ток активации более 350mA.

Один модуль 150g предназначен для защиты закрытого технического пространства объёмом до 1.5m³ при плотности тушения 100g/m³.

Модуль крепится кронштейнами к внутренней стенке электрического щита, шкафа автоматики или другого подходящего технического корпуса.

Нет. Эта модель крепится кронштейнами к стенке щита и не занимает место на DIN-рейке.

Модуль может активироваться автоматически с помощью термической линии активации или электрически через пусковую цепь 5–24V DC.

При непосредственном воздействии пламени на термическую линию или достижении её температуры примерно 170±10°C модуль пожаротушения активируется автоматически.

Нет. Термическая линия активации может самостоятельно активировать модуль в ответ на воздействие пламени или высокой температуры.

Модуль используется совместно с пожарным извещателем и контроллером. При обнаружении пожара контроллер передаёт электрический сигнал активации модулю пожаротушения.

Напряжение электрической активации может составлять от 5V до 24V DC.

Ток активации должен быть более 350mA.

Нет. Необходимо проверить не только выходное напряжение, но и токовую нагрузочную способность. Выход контроллера должен соответствовать диапазону 5–24V DC и быть способен обеспечивать ток более 350mA.

В модуле содержится 150g химического вещества, генерирующего аэрозоль.

Размеры модуля составляют Φ76x139mm, а вес изделия – 880g.

Диапазон рабочей температуры окружающей среды составляет от -50°C до +90°C.

Относительная влажность окружающей среды может составлять до 95% RH.

Срок службы изделия составляет 10 лет при соблюдении условий монтажа, хранения и эксплуатации, установленных производителем.

Нет. Аэрозольный генератор пожаротушения является устройством одноразового действия и после активации должен быть заменён новым.

Аэрозольный модуль пожаротушения необходимо подбирать и устанавливать в соответствии с технической документацией производителя, фактическим объёмом защищаемого пространства, вентиляционными отверстиями, негерметичностью, расположением оборудования, пожарным риском и применимыми требованиями пожарной безопасности. При электрической активации пусковая цепь контроллера должна иметь напряжение 5–24V DC и быть способна обеспечивать ток более 350mA. Модуль весом 880g должен быть надёжно закреплён подходящими кронштейнами на конструктивно подходящей стенке щита или шкафа. Термическая линия активации должна быть размещена в соответствии с инструкцией производителя по монтажу. Устройство нельзя разбирать, механически повреждать, нагревать или активировать не по назначению. После срабатывания изделие необходимо заменить новым.
