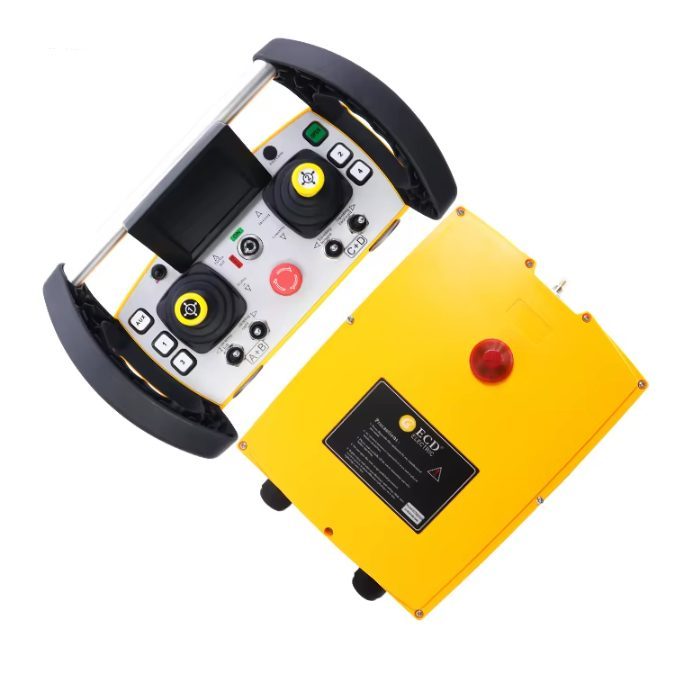

  • Новый товар   Беспроводной пульт управления краном | 2 джойстика + 4 кнопки | пропорциональный | 315 МГц | приёмник 24 В | IP65 | ES-ECD-Q5000

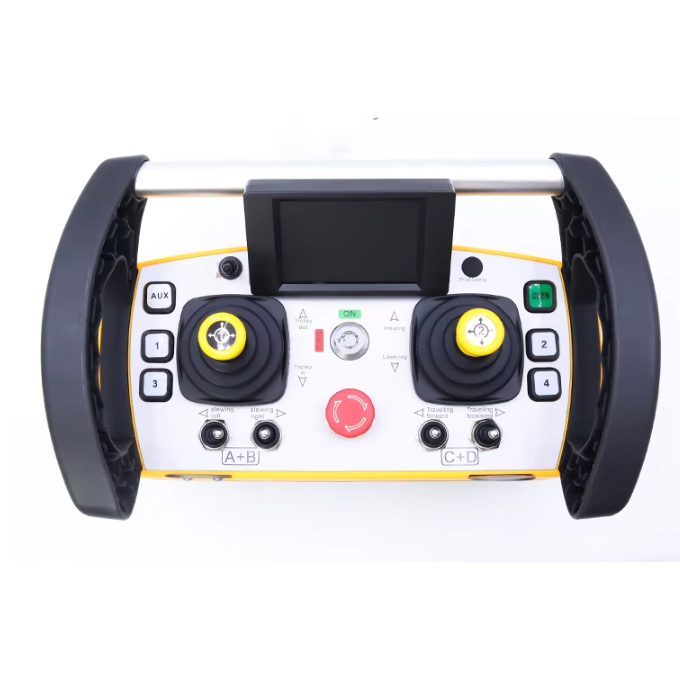

    Новый товар   Беспроводной пульт управления краном | 2 джойстика + 4 кнопки | пропорциональный | 315 МГц | приёмник 24 В | IP65 | ES-ECD-Q5000 1

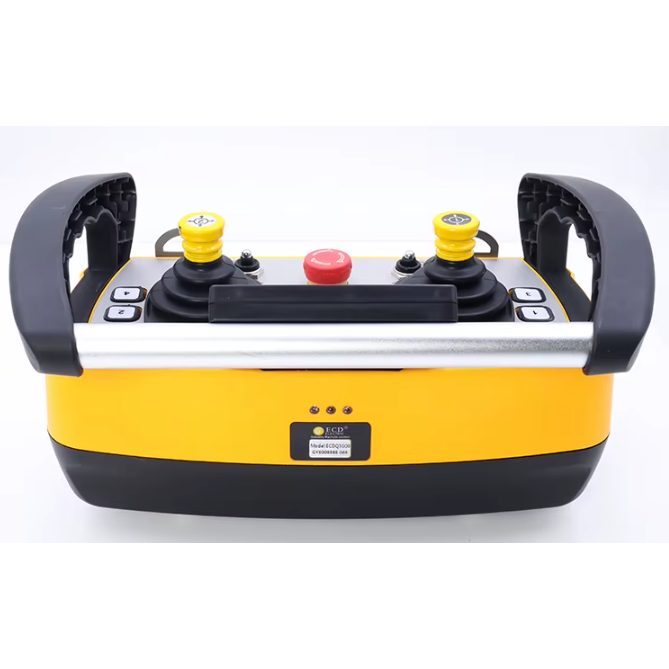

    Новый товар   Беспроводной пульт управления краном | 2 джойстика + 4 кнопки | пропорциональный | 315 МГц | приёмник 24 В | IP65 | ES-ECD-Q5000 2

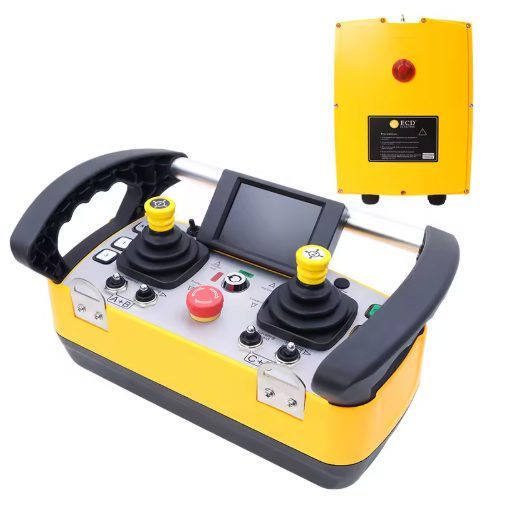

    Новый товар   Беспроводной пульт управления краном | 2 джойстика + 4 кнопки | пропорциональный | 315 МГц | приёмник 24 В | IP65 | ES-ECD-Q5000 3

    Беспроводной пульт управления краном | 2 джойстика + 4 кнопки | пропорциональный | 315 МГц | приёмник 24 В | IP65 | ES-ECD-Q5000

    Артикул: ES-ECD-Q5000
    Задать вопрос об этом товаре
    Цена 1398.57 € с НДС
    ( 1155.84 € без НДС )
    Не подходит цена? Предложи свою!

    Поясной пульт крана с 2 джойстиками, 4 кнопками, ЖК-дисплеем и грибовидным STOP. Пропорциональное управление для плавного движения груза через преобразователи частоты, до 225 м, IP65, −40…+85 °C.

  • Описание

    Джойстик-пульт крана: 2 джойстика, пропорциональное управление, IP65

    ES-ECD-Q5000 – поясной беспроводной пульт управления краном с двумя джойстиками, 4 кнопками, ЖК-дисплеем и грибовидной кнопкой аварийной остановки. Передатчик по радио передаёт команды приёмнику, а выходы приёмника управляют преобразователями частоты и катушками контакторов. Отклонение джойстика меняет скорость плавно, а не ступенями.

    Главное:
    Два джойстика позволяют одновременно управлять подъёмом и передвижением двумя руками, а пропорциональное управление уменьшает раскачивание груза. Реакция ≤20 мс и диапазон −40…+85 °C подходят и для интенсивной работы на улице.
    Органы управления
    2 джойстика + 4 кнопки
    Управление
    пропорциональное
    Дальность
    до 225 м
    Защита
    IP65

    Принцип работы

    Установите приёмник на кране рядом со шкафом управления и подайте питание 24 В от цепи управления. Пропорциональные выходы подключите к входам задания скорости преобразователей частоты, выходы направлений и вспомогательных функций – к катушкам контакторов.

    Грибовидная кнопка STOP отключает главный контактор KM0. При потере радиосвязи приёмник должен отключить выходы, а кран – остановиться (EN 60204-32) – проверьте это при пусконаладке.

    Оператор работает на расстоянии до 225 м на открытом пространстве, плавно трогает и останавливает груз и видит состояние пульта на ЖК-дисплее.

    Чем полезен ES-ECD-Q5000?
    Пропорциональное управление позволяет точно поставить груз без рывков – меньше ударов по механизмам и раскачивания груза. Поясной корпус с двумя джойстиками удобен для длительной работы.

    Технические характеристики

    Тип товара Беспроводной пульт управления краном
    Модель ES-ECD-Q5000
    Тип передатчика Поясной, с ЖК-дисплеем
    Органы управления 2 джойстика + 4 кнопки + грибовидный STOP
    Управление Пропорциональное
    Радиочастота 315 МГц
    Дальность управления до ~225 м на открытом пространстве
    Время реакции ≤20 мс
    Скорость передачи данных 9600 бит/с
    Чувствительность приёмника −115 дБм
    Мощность передатчика ≤10 мВт
    Питание приёмника 24 В
    Корпус PA66 со стекловолокном, силикон
    Класс защиты IP65
    Рабочая температура −40…+85 °C
    Относительная влажность 0–97 %
    Соответствие CE, RoHS

    Основные функции

    • 2 джойстика – подъём и передвижение управляются раздельно, двумя руками
    • Пропорциональное управление – плавное изменение скорости через преобразователи частоты
    • 4 дополнительные кнопки – для вспомогательных функций (сигнал, освещение, режимы)
    • ЖК-дисплей – состояние пульта перед глазами оператора
    • Грибовидный STOP – быстрая аварийная остановка
    • Реакция ≤20 мс – команда выполняется без ощутимой задержки
    • −40…+85 °C, IP65 – для неотапливаемых цехов и улицы

    Чем отличается от похожих моделей?

    • EL-F24-60 – тоже 2 джойстика, но приёмник 12–440 В AC/DC – если цепь управления не 24 В
    • ES-CRC687 – джойстик-пульт 433 МГц – в диапазоне SRD ЕС
    • ES-D1 – 4 рычага и до 500 м – больше осей и больше дальность

    Где применяется?

    • Мостовые краны с преобразователями частоты
    • Козловые и полукозловые краны
    • Краны для точного позиционирования (формы, оборудование, металлоконструкции)
    • Открытые складские площадки и склады
    • Модернизация крана с кнопочного на джойстиковое управление

    Применение по задачам

    Электромонтажнику
    пропорциональные выходы – на входы преобразователей частоты, STOP – в цепь KM0
    Производственному предприятию
    точная установка груза и меньший износ механизмов
    Стройплощадке / складу
    IP65 и −40…+85 °C – работа на улице круглый год

    Практическое применение

    Если мостовой кран уже оснащён преобразователями частоты на подъёме и передвижении, то с этим пультом оператор трогается медленно и равномерно увеличивает скорость, наклоняя джойстик. Это особенно полезно при установке дорогого оборудования или форм.

    Плюсы

    • 2 джойстика с пропорциональным управлением
    • ЖК-дисплей и грибовидный STOP
    • Реакция ≤20 мс
    • Широкий диапазон рабочих температур −40…+85 °C
    • Корпус из PA66 со стекловолокном

    Минусы / ограничения

    • 315 МГц в ЕС обычно не входит в разрешённые диапазоны SRD – для рынка ЕС чаще подходит ES-CRC687 (433 МГц)
    • Для пропорционального управления нужны преобразователи частоты – на контакторном кране используется лишь часть возможностей
    • Приёмник 24 В – для другого напряжения управления выбирайте EL-F24-60 (12–440 В AC/DC)
    • Поясной пульт больше ручного – носится на ремне

    Замечания по безопасности и монтажу

    • Выходы приёмника коммутируют только цепь управления – катушки контакторов и входы преобразователей, не двигатели.
    • Питание приёмника 24 В должно совпадать с напряжением цепи управления.
    • STOP отключает главный контактор KM0; потеря связи должна останавливать кран (EN 60204-32).
    • Концевые выключатели (SQ) и блокировка противоположных направлений остаются в цепи.
    • В преобразователе частоты настройте время разгона и торможения под груз и механизм.
    • Перед монтажом или ремонтом – LOTO на вводном выключателе.

    Краткое руководство по выбору

    2 джойстика
    пропорциональное
    до 225 м
    IP65

    Проверьте перед заказом:

    • Напряжение цепи управления должно быть 24 В – иначе выбирайте EL-F24-60.
    • Проверьте, разрешена ли частота 315 МГц в вашей стране; для рынка ЕС предлагаем пульт 433 МГц ES-CRC687.
    • Есть ли на приводах крана преобразователи частоты для пропорционального управления и сколько нужно направлений и вспомогательных функций.

    Частые вопросы

    Что значит пропорциональное управление?
    Чем сильнее наклон джойстика, тем выше скорость. Для этого приводы крана должны управляться преобразователями частоты.
    Подходит ли для крана без преобразователей?
    Можно подключить через контакторы, но тогда скорость будет меняться ступенями, а не плавно. Для полного использования нужны преобразователи.
    Разрешена ли частота 315 МГц в ЕС?
    В ЕС 315 МГц обычно не входит в разрешённые диапазоны SRD. Проверьте требования своей страны или выберите пульт 433 МГц ES-CRC687.
    На каком расстоянии работает?
    До ~225 м на открытом пространстве. В цехах с металлоконструкциями дальность меньше.
    Что происходит при потере связи?
    Приёмник должен отключить выходы и главный контактор – кран останавливается. Проверьте это при пусконаладке.
    Можно ли подключить двигатель прямо к приёмнику?
    Нет. Приёмник управляет катушками контакторов и входами преобразователей, а двигатели питаются от преобразователей или контакторов.

    ES-ECD-Q5000 – плавное управление краном двумя джойстиками

    Поясной пульт с 2 джойстиками, 4 кнопками и ЖК-дисплеем, пропорциональное управление, до 225 м, IP65. Перед заказом проверьте напряжение управления (24 В) и разрешение частоты в стране.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
