    Беспроводной пропорциональный пульт управления | 5 рычагов | 2,4 ГГц | приёмник 24 В DC | IP68 | ES-WRC685

    Артикул: ES-WRC685
    Задать вопрос об этом товаре
    Цена 2468.40 € с НДС
    ( 2040.00 € без НДС )
    Не подходит цена? Предложи свою!

    Поясной пропорциональный радиопульт с 5 рычагами для манипуляторов и гидравлической техники. 2,4 ГГц, приёмник 24 В DC, IP68, аккумулятор Li-ion и зарядка 230 В в комплекте.

  • Описание

    Беспроводной пропорциональный пульт управления: 5 рычагов, 2,4 ГГц, IP68

    ES-WRC685 – поясной беспроводной пульт с 5 рычагами для гидроманипуляторов, гидравлической техники и кранов с частотными преобразователями. Положение рычага передаётся по радио (2,4 ГГц) на приёмник, а выходы приёмника управляют пропорциональными соленоидами гидрораспределителя или входами частотного преобразователя. Питание приёмника – 24 В DC.

    Главное:
    Пропорциональное управление означает, что скорость движения зависит от отклонения рычага: при небольшом отклонении груз движется медленно и точно, при полном – с максимальной скоростью. Пять рычагов в ряд – типовой набор для манипулятора на грузовике: поворот, основная и вторая стрела, телескоп и захват или лебёдка.
    Органы управления
    5 рычагов
    Радио
    2,4 ГГц
    Приёмник
    24 В DC
    Защита
    IP68

    Принцип работы

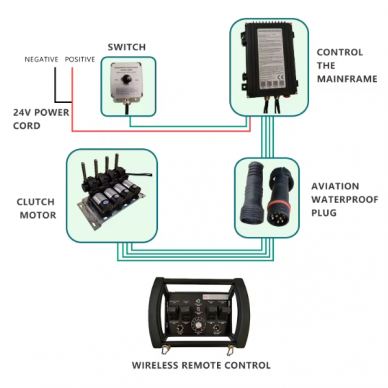

    Установите приёмник на машине ближе к гидрораспределителю или шкафу управления и подайте питание 24 В DC через отдельный предохранитель. Каждое направление рычага назначьте секции распределителя или входам направления и скорости частотного преобразователя.

    Кнопка аварийной остановки отключает питание клапанов или привод насоса, а на кране с частотным преобразователем – главный контактор KM0. При потере радиосвязи все выходы возвращаются в нейтраль и движение останавливается – проверьте это при пуске системы.

    Оператор управляет с места, откуда лучше всего видит груз, а плавный разгон и торможение уменьшают раскачивание груза и удары по конструкции.

    Чем полезен ES-WRC685?
    Один пульт с 5 рычагами для пропорционального управления – оператору больше не нужно стоять у рычагов машины. Аккумулятор Li-ion 7,4 В / 3000 мАч и зарядное устройство 230 В в комплекте, защитная рама бережёт рычаги от ударов.

    Технические характеристики

    Тип товара Беспроводной пропорциональный пульт управления
    Модель ES-WRC685

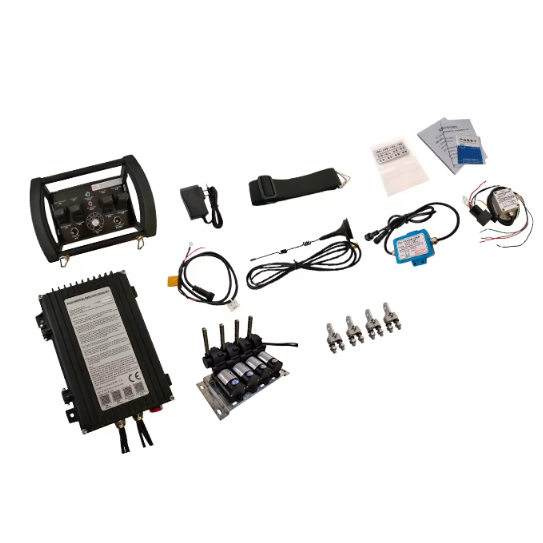

    Комплектация передатчик, приёмник (блок управления), зарядное устройство 230 В
    Тип передатчика Поясной, с защитной рамой

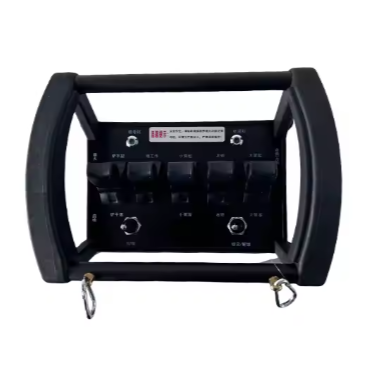

    Органы управления 5 пропорциональных рычагов, 2 ключевых переключателя
    Тип управления Пропорциональный
    Радиочастота 2,4 ГГц
    Мощность передатчика < 100 мВт
    Питание приёмника 24 В DC
    Аккумулятор передатчика Li-ion 7,4 В / 3000 мАч
    Зарядное устройство 230 В AC, в комплекте
    Степень защиты IP68

    Основные функции

    • 5 пропорциональных рычагов – пять гидравлических функций с плавной регулировкой скорости
    • 2 ключевых переключателя – включение пульта и выбор режимов или дополнительных функций

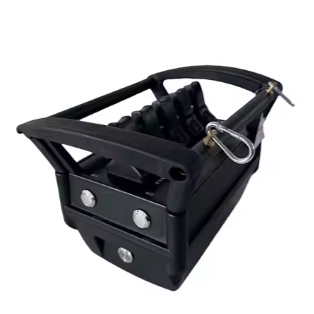

    • Защитная рама – рычаги защищены от ударов и случайного нажатия
    • Радио 2,4 ГГц – мощность передатчика < 100 мВт
    • Приёмник 24 В DC – подходит для бортовой сети 24 В и шкафов управления
    • IP68 и Li-ion 7,4 В / 3000 мАч – работа на улице, зарядка от сети 230 В

    Чем отличается от похожих моделей?

    • ES-WRC624 – 6 рычагов и 3 поворотных регулятора, также 2,4 ГГц, 24 В DC, IP68
    • ES-CRC687 – 7 рычагов, 433 МГц, до ~300 м – когда нужно больше функций
    • ES-YLB24 – 4 рычага и ЖК-дисплей, 24 В DC, IP67 – для более простой гидротехники

    Где применяется?

    • Гидроманипуляторы на грузовиках
    • Манипуляторы для леса и металлолома
    • Гидравлическая строительная и коммунальная техника
    • Мостовые и козловые краны с частотными преобразователями
    • Модернизация старой техники – добавление радиоуправления к ручным рычагам

    Применение по задачам

    Электромонтажнику
    приёмник подключается к 24 В DC и катушкам распределителя или входам преобразователя, рычаги назначаются по схеме
    Производственному предприятию
    точная установка груза на малой скорости без дополнительного стропальщика-сигнальщика
    Стройплощадке / складу
    оператор выбирает безопасное место с хорошим обзором

    Практическое применение

    Если у манипулятора на грузовике пять гидравлических секций, то каждый рычаг ES-WRC685 назначается своей секции, приёмник питается от бортовой сети 24 В DC, а кнопка аварийной остановки отключает питание клапанов. Оператор стоит у груза и мягко его устанавливает.

    Плюсы

    • 5 пропорциональных рычагов
    • Защитная рама
    • Защита IP68
    • Аккумулятор Li-ion и зарядка 230 В в комплекте
    • Приёмник 24 В DC для бортовой сети

    Минусы / ограничения

    • Сигнал 2,4 ГГц сильнее ослабляется металлоконструкциями и зданиями – для больших площадок выбирайте ES-CRC687 или ES-BT500 на 433 МГц
    • Приёмник только 24 В DC – для техники 12 В DC выбирайте ES-YLB12
    • Выходы приёмника нужно согласовать с распределителем или преобразователем
    • Для кранов с простым контакторным управлением достаточно кнопочного пульта, например ES-24-8D

    Замечания по безопасности и монтажу

    • Выходы приёмника предназначены для цепи управления: катушек клапанов и входов преобразователя. Двигатели насоса или крана подключайте только через контактор.
    • Питание приёмника – 24 В DC через отдельный предохранитель; катушки распределителя должны соответствовать напряжению и току выхода.
    • Кнопка аварийной остановки отключает питание клапанов, насос или главный контактор KM0; при потере связи движение должно остановиться (EN 60204-32).
    • Концевые выключатели (SQ), защита от перегрузки и гидравлические предохранительные клапаны остаются в схеме – радиопульт их не заменяет.
    • Используйте распределитель с пружинным возвратом в нейтраль; для катушек DC без гасящих диодов установите их.
    • Перед ремонтом отключите вводной выключатель или бортовое питание, заблокируйте (LOTO) и сбросьте давление в гидросистеме.

    Краткое руководство по выбору

    5 рычагов
    2,4 ГГц
    24 В DC
    IP68

    Проверьте перед заказом:

    • Тип катушек распределителя (пропорциональные или ON/OFF), напряжение и ток или тип входов преобразователя – пришлите данные, мы согласуем выходы.
    • Напряжение цепи управления – приёмник 24 В DC; для техники 12 В DC выбирайте ES-YLB12.
    • Сколько гидравлических функций и дополнительных переключений нужно – подберём пульт с нужным числом рычагов.

    Частые вопросы

    Что означает пропорциональное управление?
    Скорость движения плавно меняется в зависимости от отклонения рычага. Груз поднимается и опускается мягко, без рывков.
    Подходит ли для крана с частотным преобразователем?
    Да. Выходы приёмника подключаются к входам направления и скорости преобразователя, а преобразователь настраивается под тип сигнала.
    Что происходит при потере радиосвязи?
    Все выходы возвращаются в нейтраль и движение останавливается. Проверьте это при пуске системы.
    Можно ли подключить двигатель насоса или крана напрямую к приёмнику?
    Нет. Двигатели коммутирует контактор, а выходы приёмника предназначены для цепи управления, катушек клапанов и преобразователя.
    Как заряжается передатчик?
    В передатчике аккумулятор Li-ion 7,4 В / 3000 мАч, он заряжается от зарядного устройства 230 В из комплекта.
    Подходит ли для работы на улице?
    Да, IP68 – защита от пыли и длительного погружения в воду. Антенну приёмника устанавливайте открыто, не за металлическими щитами.

    ES-WRC685 – пропорциональный пульт на 5 рычагов

    Поясной пульт с 5 пропорциональными рычагами, 2,4 ГГц, приёмник 24 В DC, IP68. Пришлите данные распределителя – согласуем выходы.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
