Цемент | мука | сыпучие материалы | ротационный | вращающийся датчик уровня | датчик | 230VAC | 5A/250V SPDT | IP65

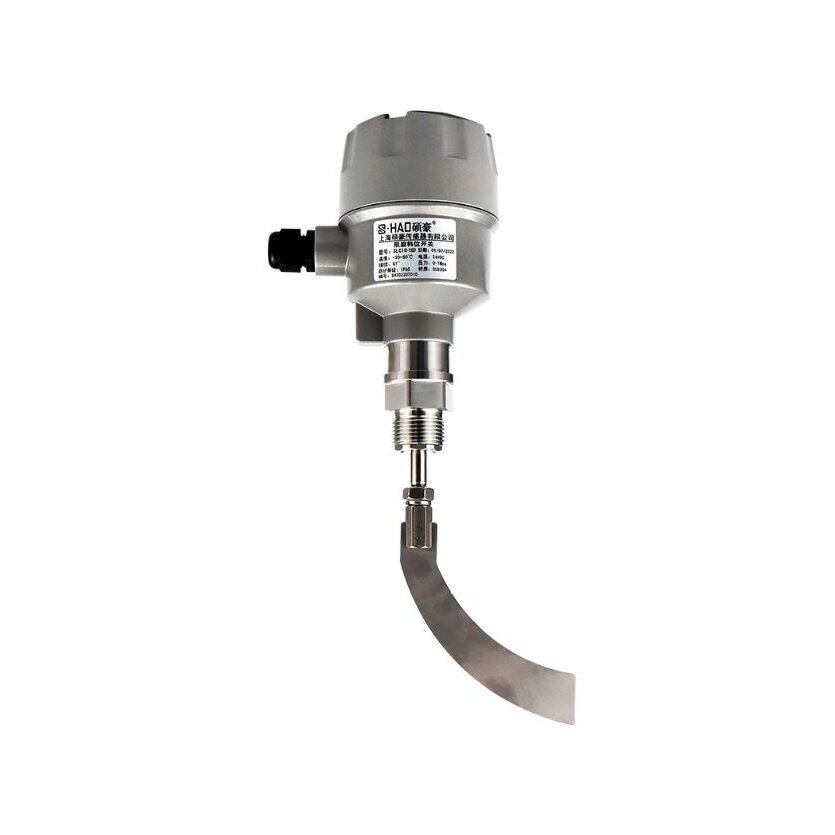

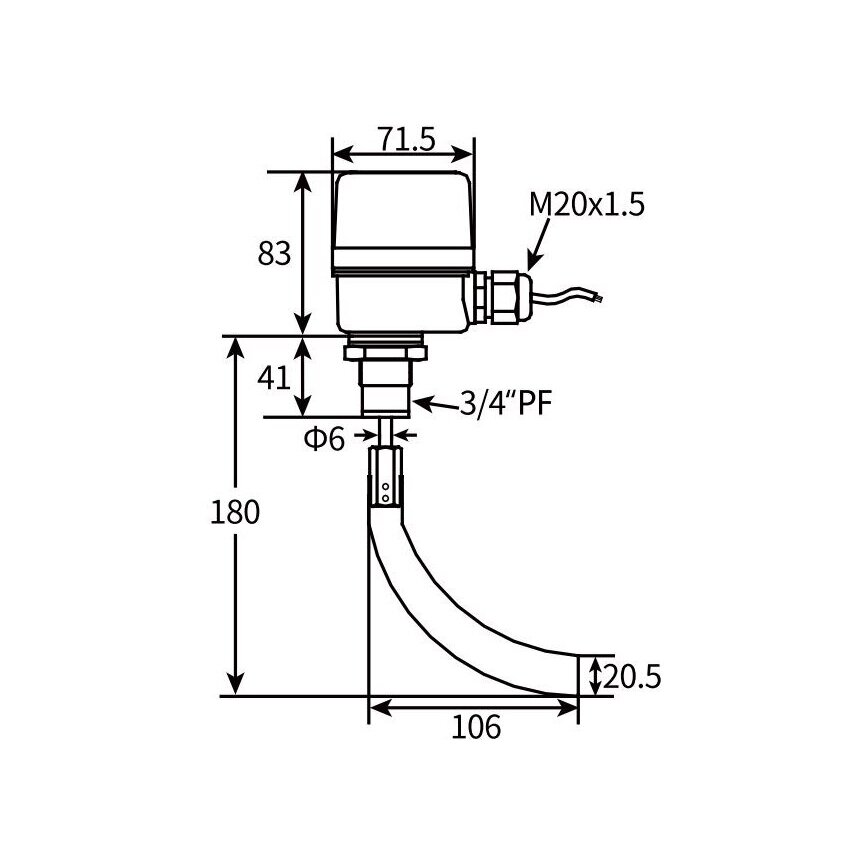

Модель Mini работает по тому же механическому принципу, что и стандартная ротационная версия, однако имеет меньший корпус, более компактное процессное соединение и вал меньшего диаметра. Ширина корпуса составляет около 71.5mm, используется процессное соединение 3/4" PF, а диаметр вала составляет Φ6mm.

Этот датчик не измеряет уровень материала в сантиметрах, метрах или процентах. Он работает как точечный датчик предельного уровня: контакт переключается, когда сыпучий материал достигает лопасти. Поэтому его можно использовать как для контроля максимального, так и минимального уровня материала.

Уменьшенный корпус шириной 71.5mm и процессное соединение 3/4" PF позволяют использовать эту версию в компактных ёмкостях, небольших бункерах и другом оборудовании, где недостаточно места для ротационного датчика стандартного размера.

Изогнутая лопасть должна иметь достаточно свободного пространства для вращения и не должна касаться стенки ёмкости, труб, опор или других внутренних конструкций. Место установки также рекомендуется выбирать так, чтобы сильный прямой поток материала не попадал непосредственно на лопасть и не создавал дополнительную механическую нагрузку.

Мини ротационный лопастной датчик уровня может использоваться в производственных, складских и перерабатывающих системах, где необходимо определить, достиг ли сыпучий материал определённой точки в ёмкости. Благодаря компактным размерам он особенно подходит для небольших бункеров, дозирующего оборудования, компактных ёмкостей и других систем с ограниченным монтажным пространством.

• Компактная конструкция Mini подходит для мест, где стандартный ротационный датчик слишком большой.
• Корпус шириной 71.5mm уменьшает необходимое монтажное пространство.
• Процессное соединение 3/4" PF компактнее соединения G1", используемого в стандартной версии.
• Простой электромеханический принцип работы предназначен для надёжного контроля предельного уровня.
• Контакт SPDT 5A / 250VAC позволяет передавать сигнал в систему управления или сигнализации.
• Лопасть из нержавеющей стали SUS304 предназначена для непосредственного контакта с сыпучим материалом.
• Скорость вращения 1 об./мин. предназначена для механического определения наличия материала.
• Степень защиты IP65 защищает корпус от пыли и струй воды.
• Рабочая температура от -20°C до +80°C подходит для стандартных промышленных условий.
• Потребляемая мощность 3W необходима для привода лопасти.

• Предназначен для контроля предельного, а не непрерывного уровня: датчик определяет наличие материала на одном конкретном уровне.
• Механический контакт с материалом: лопасть должна физически контактировать с контролируемым сыпучим материалом.
• Не подходит для стандартного измерения уровня жидкостей: принцип работы основан на остановке вращающейся лопасти.
• Стандартная версия по давлению: модель предназначена для процессов при нормальном атмосферном давлении; для ёмкостей под давлением требуется отдельная версия высокого давления.
• Температура до +80°C: для более высокой температуры процесса требуется высокотемпературная версия.
• Требуется пространство для вращения лопасти: несмотря на компактный корпус, изогнутая лопасть должна иметь достаточно свободного пространства.

В небольшом бункере для пластиковых гранул недостаточно места для датчика уровня стандартного размера. Мини ротационный лопастной датчик устанавливается в верхней части бункера через процессное соединение 3/4" PF. Пока гранулы не достигают лопасти, двигатель 230VAC вращает её со скоростью около 1 об./мин. Когда бункер заполняется, гранулы останавливают лопасть, контакт SPDT переключается, а сигнал передаётся контроллеру, который может остановить подачу гранул или активировать сигнализацию полного бункера.

Версия Mini имеет меньший корпус шириной 71.5mm, процессное соединение 3/4" PF, вал Φ6mm и более компактную конструкцию. Принцип работы остаётся тем же.

Он определяет, достиг ли сыпучий материал конкретной точки в ёмкости. Это датчик предельного уровня, а не устройство непрерывного измерения уровня.

Лопасть постоянно медленно вращается. Когда сыпучий материал достигает её и создаёт механическое сопротивление, вращение останавливается, а внутренний механизм переключает сигнальный контакт.

Напряжение питания датчика составляет 230VAC.

Используется контакт микропереключателя SPDT с электрической нагрузкой до 5A / 250VAC.

Скорость вращения лопасти составляет около 1 об./мин.

Лопасть изготовлена из нержавеющей стали SUS304.

Рабочая температура стандартной версии Mini составляет от -20°C до +80°C.

В версии Mini используется процессное соединение 3/4" PF.

Электрический кабельный ввод – M20x1.5.

Степень защиты корпуса составляет IP65.

Да. При установке в верхней части ёмкости контакт SPDT может использоваться для остановки подачи материала или включения сигнализации полной ёмкости.

Да. При правильной установке в нижней части ёмкости изменение состояния контакта может использоваться для контроля минимального уровня материала.

Эта конструкция предназначена для сыпучих материалов. Для измерения уровня жидкостей обычно используются датчики с другим принципом действия.

Мини ротационный лопастной датчик уровня должен быть установлен таким образом, чтобы изогнутая лопасть могла свободно вращаться и не касалась стенки ёмкости или внутренних конструкций. На лопасть не должен непосредственно попадать сильный поток сыпучего материала. Процессное соединение 3/4" PF и механическое крепление должны быть выполнены в соответствии с требованиями производителя. Электрические работы по подключению 230VAC должен выполнять квалифицированный специалист при отключённом питании. Нагрузка контакта SPDT 5A / 250VAC не должна превышаться. Эта версия предназначена для нормального давления и процессов с температурой от -20°C до +80°C; для высокого давления или более высокой температуры необходимо использовать специально предназначенную для этого версию.
