  • Щитовой | цифровой | трёхфазный анализатор сети | 3Ф | X/5А | питание 85-265 В AC / 95-300 В DC | RS-485 Modbus | 96x96 | Lifasa | MCA PLUS II

    Артикул: MCAPLUSII

    Lifasa MCA PLUS II – щитовой анализатор трёхфазной сети 96 × 96 мм. Измеряет true RMS напряжение, ток, мощность и cos φ через 3 ТТ (X/5 А) в 4 квадрантах. Точность 0,5 % (U, I), 2 выхода S0 / аварийной сигнализации, 2 реле, 2 цифровых входа, RS-485 Modbus RTU. Питание 85–265 В AC / 95–300 В DC.

  • Щитовой | цифровой | трёхфазный анализатор сети | 3Ф | X/5А | питание 85-265 В AC / 95-300 В DC | RS-485 Modbus | 96x96 | Lifasa | MCA PLUS II

    Lifasa MCA PLUS II – щитовой анализатор трёхфазной сети, измеряющий действующие (true RMS) значения напряжения, тока, мощности и cos φ. Он подключается к четырём клеммам напряжения и трём трансформаторам тока, а питается от отдельного однофазного напряжения 85–265 В AC или 95–300 В DC.

    Основная идея:
    MCA PLUS II незаменим там, где нужно постоянно видеть параметры щита или ввода и передавать их в SCADA: измеряет в четырёх квадрантах (потребление и генерация в одной точке), имеет импульсные и релейные выходы, а также RS-485 Modbus RTU.
    Измерение
    трёхфазное, 4 клеммы напряжения + 3 ТТ
    Токовый вход
    X/5 А
    Точность
    U и I 0,5 % ±2 ед., мощность 1 % ±2 ед.
    Связь
    RS-485, Modbus RTU

    Принцип работы

    Прибор монтируется в дверь щита (96 × 96 мм). Напряжение подключается напрямую до 300 В фаза–N / 520 В фаза–фаза, ток – через три трансформатора тока со вторичным током 5 А. Для питания используется отдельная цепь.

    Анализатор вычисляет действующие значения и отображает их на ЖК-дисплее с подсветкой и сенсорной клавиатурой. Мгновенная мощность, максимальная мощность и cos φ / PF дополнительно отображаются на аналоговой шкале.

    Данные передаются по RS-485 Modbus RTU, а через цифровые выходы можно передавать импульсы энергии (S0) или аварийные сигналы. Цифровые входы используются для переключения тарифа или приёма внешних сигналов.

    Чем полезен MCA PLUS II?
    Один компактный прибор заменяет несколько измерительных приборов на двери щита и позволяет постоянно отслеживать изменение нагрузки, cos φ и мощности – это основа для правильного подбора или проверки компенсации.

    Технические характеристики

    Тип товара Щитовой анализатор трёхфазной сети
    Производитель / модель Lifasa / MCA PLUS II
    Схема измерения трёхфазная, 4 клеммы напряжения и 3 ТТ; подходит для установок низкого и среднего напряжения (через измерительные трансформаторы)
    Питание однофазное 85–265 В AC / 95–300 В DC, −15 % / +10 %, 50–60 Гц, до 4,2 ВА
    Измерение напряжения до 300 В AC фаза–N, до 520 В AC фаза–фаза, 45–65 Гц
    Измерение тока In / 5 А, длительная перегрузка 1,1 In, потребление 0,75 ВА (ТТ в комплект не входят)
    Точность напряжение и ток 0,5 % ±2 единицы младшего разряда, мощность 1 % ±2 единицы младшего разряда
    Измерение в 4 квадрантах – потребление и генерация
    Цифровые выходы 2 шт. (S0 или аварийные сигналы), NPN с открытым коллектором, до 24 В DC / 50 мА
    Релейные выходы 2 шт.
    Цифровые входы 2 шт. (выбор тарифа или внешние аварийные сигналы)
    Связь RS-485, Modbus RTU
    Дисплей и управление ЖК-дисплей с подсветкой, сенсорная клавиатура, светодиодный индикатор аварии
    Размеры 96 × 96 × 63 мм
    Масса 0,4 кг
    Степень защиты задняя и боковые части IP21; класс IP лицевой панели уточняйте по этикетке исполнения
    Рабочая температура −10 … +50 °C, влажность 5–95 % без конденсации
    Электробезопасность категория III 300 В AC / 520 В AC, класс II (EN 61010)
    Стандарты EN 61010-1, IEC 61000-4-x, EN 61000-6-1, EN 61000-6-3, UL 94

    Основные функции

    • Трёхфазное измерение true RMS – точные значения и при искажённой форме тока
    • Измерение в 4 квадрантах – подходит для объектов с солнечной электростанцией – видно и потребление, и генерацию
    • Аналоговая визуализация – мощность, максимальная мощность и cos φ видны сразу, без входа в меню
    • Выходы S0 / аварийной сигнализации – импульсы для учёта энергии или сигнал о превышении пределов
    • Релейные выходы – непосредственное управление внешней сигнализацией или автоматикой
    • RS-485 Modbus RTU – интеграция в SCADA, BMS или систему энергомониторинга

    Где применяется?

    • Двери вводных и распределительных щитов
    • УКРМ – для контроля cos φ и нагрузки
    • Мониторинг энергопотребления производственных линий
    • Объекты с солнечной электростанцией (потребление и генерация)
    • Системы управления зданием (BMS)
    • Распределительные устройства среднего напряжения (через трансформаторы напряжения и тока)

    Применение по задачам

    Производителю щитов.
    Стандартный формат 96 × 96 мм и широкий диапазон питания позволяют применять один и тот же прибор в разных щитах.
    Энергетику объекта.
    Постоянно видит мощность, cos φ и максимальные значения, поэтому быстро замечает изменения нагрузки или компенсации.
    Интегратору SCADA / BMS.
    Modbus RTU, выходы S0 и цифровые входы позволяют включить прибор в общую систему мониторинга.

    Практическое применение

    Если предприятие платит за реактивную энергию, MCA PLUS II во вводном щите покажет, когда и насколько падает cos φ, а по Modbus данные можно накапливать в системе SCADA. На их основе подбираются мощность и ступени УКРМ. Для краткосрочного аудита без монтажа можно взять в аренду переносной анализатор.

    Преимущества

    • Трёхфазное измерение true RMS
    • Измерение в 4 квадрантах
    • Точность 0,5 % (U, I)
    • 2 выхода S0 / аварийной сигнализации и 2 реле
    • 2 цифровых входа
    • RS-485 Modbus RTU
    • Широкий диапазон питания, AC или DC

    Недостатки / ограничения

    • ТТ в комплект не входят
    • Прямое измерение напряжения только до 300 В фаза–N – для более высокого напряжения нужны трансформаторы напряжения
    • Это не счётчик коммерческого учёта с сертификацией MID
    • Не управляет ступенями компенсации – для этого нужен регулятор реактивной мощности (cos φ)

    Указания по безопасности и монтажу

    • Перед монтажом отключите напряжение и убедитесь в его отсутствии
    • Никогда не оставляйте вторичную цепь ТТ разомкнутой – используйте закорачивающие клеммы
    • Защитите цепь измерения напряжения предохранителями
    • Соблюдайте полярность ТТ (P1 – со стороны питания), иначе мощность будет отображаться неверно
    • Монтируйте только в дверь щита, чтобы обеспечить защиту лицевой панели

    Краткое руководство по выбору

    3Ф, 4 провода
    X/5 А
    85–265 В AC / 95–300 В DC
    RS-485 Modbus
    96 × 96 мм
    Подходит, если нужно:
    • постоянно контролировать параметры щита или ввода
    • измерять потребление и генерацию в одной точке
    • передавать данные в SCADA или BMS
    Проверьте перед применением:
    • коэффициент и количество ТТ (нужно 3 шт.)
    • напряжение сети – нужны ли трансформаторы напряжения
    • напряжение питания (85–265 В AC или 95–300 В DC)
    • не нужен ли учёт MID – для этого предназначены другие счётчики
    Важное напоминание: Анализатор только измеряет – он не улучшает cos φ и не управляет конденсаторами; для этого необходимы автоматический регулятор и УКРМ.

    Частые вопросы

    Измеряет ли MCA PLUS II трёхфазную сеть?
    Да, он подключается к четырём клеммам напряжения и трём трансформаторам тока.
    Что означает питание «1Ф»?
    Прибор питается однофазным напряжением 85–265 В AC или 95–300 В DC, но измеряет трёхфазную сеть.
    Входят ли трансформаторы тока в комплект?
    Нет, нужны три ТТ со вторичным током 5 А, подобранные по току ввода.
    Можно ли подключить к SCADA?
    Да, через RS-485 Modbus RTU.
    Подходит ли для объекта с солнечной электростанцией?
    Да, измерение в 4 квадрантах показывает и потребляемую, и генерируемую энергию.
    Это счётчик учёта?
    Нет, это анализатор сети для мониторинга, а не счётчик коммерческого учёта с сертификацией MID.
    Ограничение ответственности. Описание подготовлено на основе данных производителя и носит информационный характер. Окончательный подбор, подключение и ввод в эксплуатацию выполняет квалифицированный электрик в соответствии с проектом объекта и действующими требованиями. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подбор или подключение, выполненные исключительно на основании данного описания.

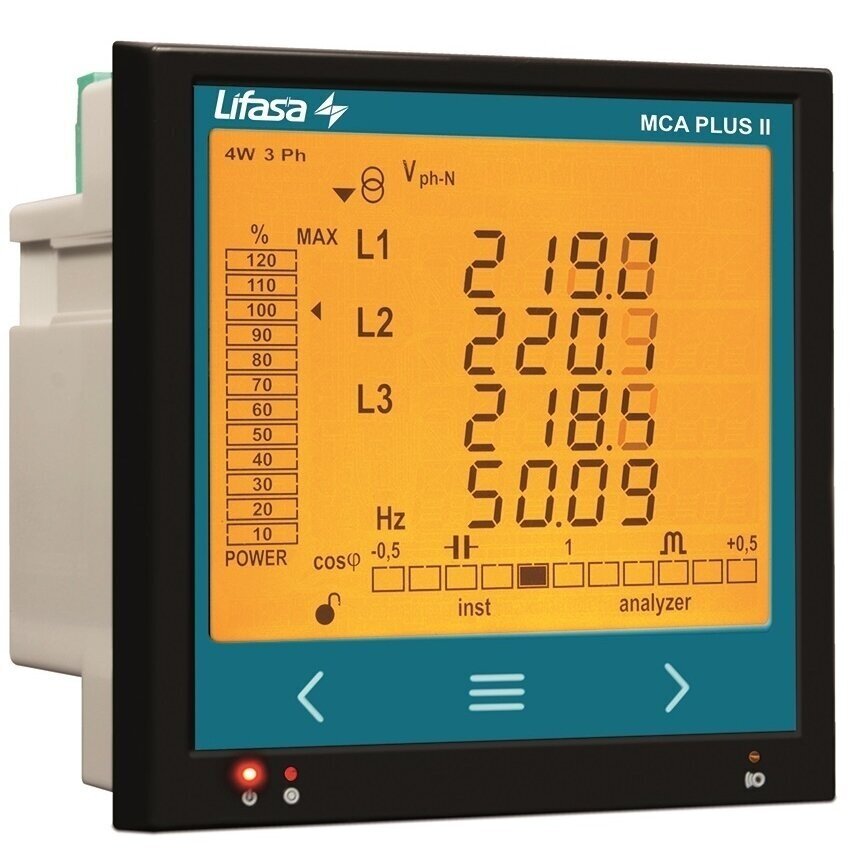

    Lifasa MCA PLUS II – щитовой анализатор трёхфазной сети 96 × 96 мм

    Lifasa MCA PLUS II измеряет напряжение, ток, мощность и cos φ трёхфазной сети в четырёх квадрантах, имеет выходы S0 / аварийной сигнализации и релейные выходы, цифровые входы и RS-485 Modbus RTU. Питание 85–265 В AC / 95–300 В DC, ТТ X/5 А.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
