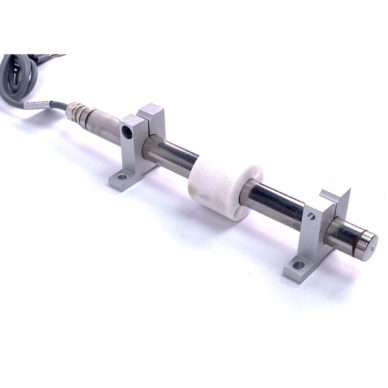

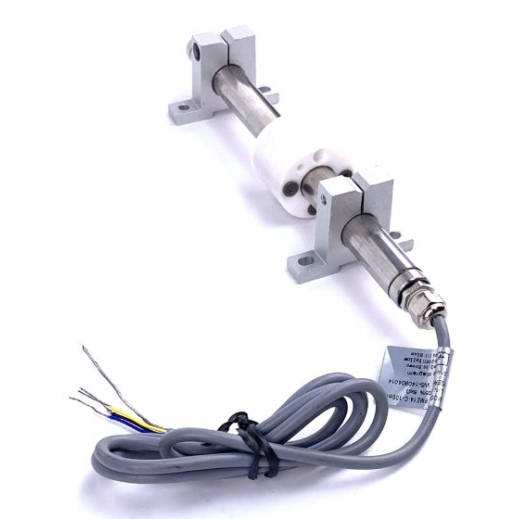

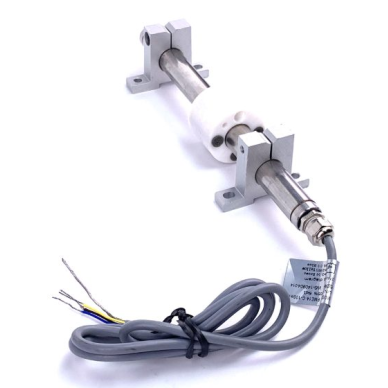

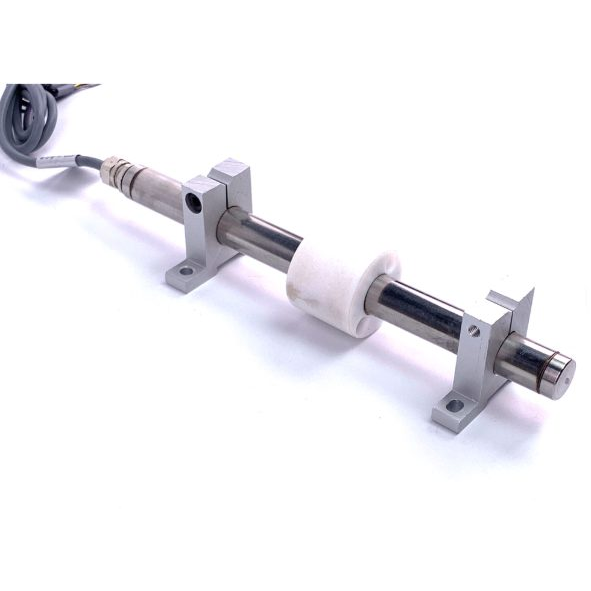

    Датчик линейного положения и перемещения | 14–300 мм | до 36V DC | аналоговый выход | для измерения хода цилиндров, ползунов и механизмов

    Артикул: ES-PME14-300
    Задать вопрос об этом товаре
    Цена 293.67 € с НДС
    ( 242.70 € без НДС )
    Не подходит цена? Предложи свою!
    Это магниторезистивный датчик линейного положения и перемещения, предназначенный для точного измерения хода, положения или линейного перемещения движущихся механизмов. Датчик имеет аналоговый выход, кабельное соединение, линейность ±0,1%, напряжение питания до 36В постоянного тока, алюминиевый корпус и высокий класс защиты. Благодаря компактной конструкции и креплению на кронштейнах, он подходит для промышленного оборудования, автоматизации, гидравлики, пневматических механизмов и систем позиционирования.
  • Описание

    Датчик линейного положения – аналоговое измерение перемещения, IP68, до 36В DC, 14–300 мм

    Это магниторезистивный датчик линейного положения и перемещения, предназначенный для точного измерения хода, положения или линейного перемещения движущихся механизмов. Датчик имеет аналоговый выход, кабельное соединение, линейность ±0,1%, напряжение питания до 36В DC, алюминиевый корпус и высокий класс защиты. Благодаря компактной конструкции и креплению на кронштейнах, он подходит для промышленного оборудования, автоматизации, гидравлики, пневматических механизмов и систем позиционирования.

    Основная мысль:
    Этот датчик предназначен для точного измерения линейного перемещения или положения, когда требуется аналоговый сигнал, компактный монтаж, хорошая устойчивость к воздействию окружающей среды и стабильная работа в промышленных системах. Серия PME14 особенно актуальна в автоматизированных устройствах, где важно контролировать положение цилиндра, направляющей, ползуна или другого движущегося узла.
    Тип измерения
    Магниторезистивное перемещение
    Выход
    Аналоговый
    Точность
    Линейность ±0,1%
    Защита
    IP68 / IP65

    Принцип действия

    Магниторезистивный датчик перемещения измеряет положение движущейся части по изменению магнитного поля. При движении механизма измерительный элемент датчика фиксирует изменение положения и преобразует его в аналоговый электрический сигнал, который может быть считан контроллером, ПЛК, измерительным модулем или другой системой автоматизации.

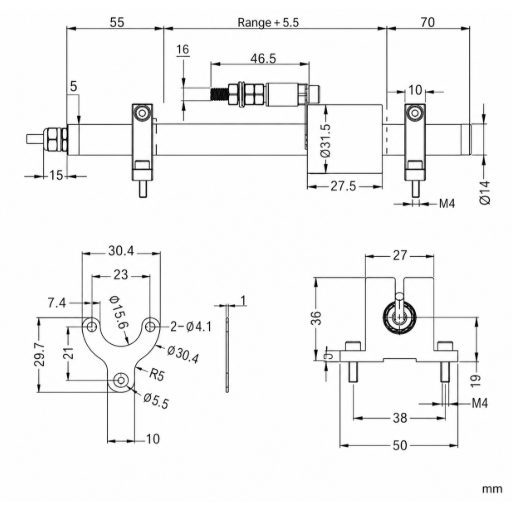

    Датчик серии PME14 монтируется с помощью кронштейна и подключается кабелем. Он подходит для случаев, когда требуется не только обнаружить конечное положение, но и получить пропорциональный сигнал о реальном перемещении на всем участке измерения. Это позволяет более точно управлять ходом механизма, контролировать положение и оптимизировать работу оборудования.

    Чем полезен магниторезистивный датчик перемещения?
    Он позволяет измерять не только состояние «включено / выключено», но и реальное линейное положение. Это важно в системах автоматизации, где необходимо контролировать ход цилиндра, положение ползуна, открытие клапана, движение механического узла или другой точный параметр перемещения.

    Технические параметры

    Производитель / бренд MIRAN
    Модель / код производителя PME14
    Тип продукта Магниторезистивный датчик линейного положения / перемещения
    Принцип измерения Магниторезистивное измерение перемещения
    Использование Измерение линейного перемещения и положения
    Выходной сигнал Аналоговый
    Интерфейс связи / подключения Кабель
    Напряжение питания ≤36В DC
    Максимальное напряжение 36В
    Линейность ±0,1%
    Допуск сопротивления ±10%
    Сопротивление указателя / ползуна ≤0,5Н
    Максимальное ускорение ≤10 м/с²
    Скорость перемещения ≤5 м/с
    Чувствительность перемещения без гистерезиса 0,05–0,1 мм
    Количество рабочих циклов До 100 000 000 раз
    Диапазон измерения  14–300 мм
    Тип монтажа Монтаж на кронштейне
    Материал корпуса Алюминий
    Класс герметичности IP68
    Класс защиты IP65
    Рабочая температура -40℃ ... +120℃
    Температура хранения -50℃ ... +150℃

    Где используется?

    • В промышленной автоматизации – для контроля положения хода механизмов, ползунов, направляющих и движущихся узлов.
    • В гидравлических и пневматических системах – для контроля хода цилиндров или положения актуаторов.
    • В управлении оборудованием – когда требуется аналоговый сигнал о реальном положении, а не только сигнал о конечном положении.
    • На стендах для измерений и испытаний – для измерения перемещения, контроля повторяющихся движений и процессов испытаний.
    • На линиях упаковки, производства и сборки – для отслеживания и управления положением движущихся узлов.

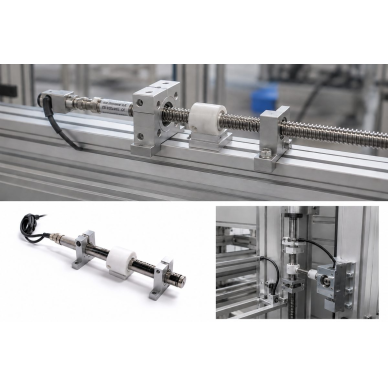

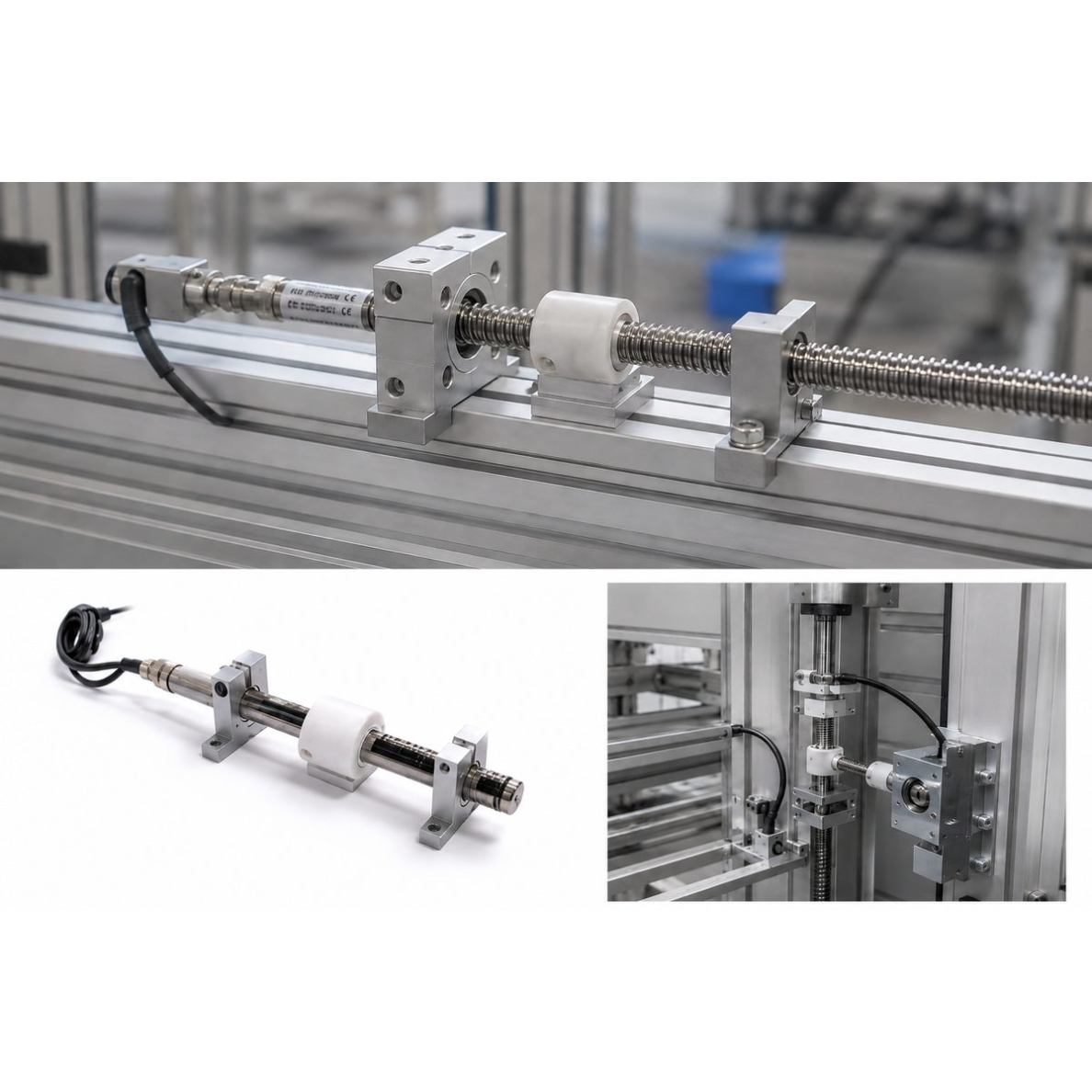

    Практический пример монтажа

    Например, датчик может быть установлен на пневматический или гидравлический цилиндр, ползун или линейный механизм. При движении механизма датчик передает аналоговый сигнал на контроллер, с помощью которого можно определить точное положение, ход или пределы движения.

    Такое решение подходит для оборудования, где недостаточно простого концевого выключателя, поскольку необходимо видеть промежуточное положение, управлять процессом согласно реальному перемещению или выполнять точную запись измерений.

    Использование по назначению

    Специалисту по автоматизации: подходящее решение, когда требуется аналоговый сигнал положения для ПЛК, системы управления оборудованием или модуля сбора данных. Может быть использован для позиционирования движущихся узлов и контроля хода.

    Инженеру / проектировщику: актуально при проектировании систем линейного движения, где необходимо учитывать диапазон измерения, выходной сигнал, напряжение питания, класс защиты IP, пределы температуры и механическое крепление.

    Специалисту по техническому обслуживанию: может быть использован в качестве запасного или дополнительного датчика перемещения в промышленном оборудовании, где важно надежное измерение положения, большое количество рабочих циклов и устойчивость к окружающей среде.

    Плюсы

    • Магниторезистивный принцип измерения – подходит для измерения линейного перемещения и положения.
    • Аналоговый выход – удобно использовать с ПЛК, контроллерами и измерительными системами.
    • Линейность ±0,1% – хорошая точность для промышленного измерения положения.
    • Большое количество рабочих циклов – до 100 000 000 раз.
    • Класс герметичности IP68 – улучшенная защита от воздействия окружающей среды.
    • Широкий температурный диапазон – работа от -40℃ до +120℃.
    • Алюминиевый корпус – прочное решение для промышленности.
    • Монтаж на кронштейне – удобно адаптировать к различным механизмам.
    • Варианты 14–300 мм – можно подобрать согласно необходимому ходу перемещения.

    Минусы / ограничения

    • Необходимо точно подобрать диапазон измерения – должен соответствовать перемещению конкретного механизма.
    • Аналоговый сигнал должен быть согласован с контроллером – обязательно проверить тип выхода.
    • Точность монтажа важна для результата измерения – неправильное механическое выравнивание может ухудшить точность.
    • Необходимо проверить реальный класс IP конкретной версии – в информации указаны и IP68, и IP65.
    • Не подходит в качестве простого концевого выключателя, если системе управления нужен только контакт ON/OFF.

    Примечания по безопасности и монтажу

    Датчик перемещения должен устанавливаться и подключаться в соответствии с инструкциями производителя. Перед монтажом необходимо оценить напряжение питания, тип выходного сигнала, механическое крепление, диапазон перемещения и условия окружающей среды.

    • Нельзя превышать напряжение питания 36В DC, если в документации конкретной модели не указано иное.
    • При монтаже необходимо обеспечить механическое выравнивание, чтобы датчик не нагружался боковыми силами.
    • Нельзя превышать допустимую скорость перемещения – указана скорость до 5 м/с.
    • Необходимо учитывать рабочую температуру – датчик рассчитан на работу от -40℃ до +120℃.
    • Электрическое подключение должен выполнять квалифицированный специалист, особенно если датчик подключается к ПЛК, измерительному модулю или промышленной системе автоматизации.

    Краткое руководство по выбору

    Подходит, когда нужен компактный магниторезистивный датчик для измерения линейного перемещения, а системе управления требуется аналоговый сигнал. Этот датчик подходит для промышленного оборудования, гидравлических и пневматических систем, ползунов, позиционирующих механизмов и стендов для испытаний.

    Серия
    PME14
    Выход
    Аналоговый
    Диапазон измерения
    14–300 мм
    Питание
    ≤36В DC
    Подходит, когда нужно:
    • измерить линейное перемещение или положение;
    • получить аналоговый сигнал на ПЛК или контроллер;
    • контролировать ход цилиндра, ползуна или механизма;
    • использовать датчик в промышленной среде;
    • подобрать компактный датчик положения с ходом 14–300 мм.
    Проверьте перед заказом:
    • какой ход необходим – 14 мм, 25 мм, 50 мм или другой вариант;
    • совместим ли вход контроллера с аналоговым сигналом датчика;
    • соответствуют ли условия окружающей среды пределам IP65 / IP68 и температуре;
    • можно ли обеспечить правильное механическое выравнивание в месте монтажа.
    Важное напоминание:
    Перед заказом необходимо уточнить конкретную версию PME14: диапазон измерения, тип выходного сигнала, длину кабеля, схему подключения и реальный класс защиты IP согласно документации производителя. Разные варианты могут иметь разное подключение и выходной сигнал.

    Часто задаваемые вопросы (FAQ)

    Для чего предназначен этот датчик?
    Он предназначен для измерения линейного перемещения и положения в промышленном оборудовании, системах автоматизации, гидравлических, пневматических или механических узлах.
    Какой сигнал передает этот датчик?
    Согласно предоставленной информации, датчик имеет аналоговый выход. Перед заказом нужно уточнить, какой вариант необходим – A1, A2, V1 или V2.
    Какое напряжение питания датчика?
    Указано напряжение питания до 36В DC. Максимальное используемое напряжение также указано как 36В.
    Устойчив ли датчик к влаге и пыли?
    Указаны класс герметичности IP68 и класс защиты IP65. Поскольку в информации указаны оба значения, перед заказом стоит проверить документацию конкретной модели.
    Подходит ли этот датчик вместо концевого выключателя?
    Он может использоваться для отслеживания положения, однако это не простой концевой выключатель ON/OFF. Этот датчик предназначен для аналогового измерения перемещения, поэтому система управления должна принимать аналоговый сигнал.

    Точный магниторезистивный датчик для измерения линейного положения и перемещения

    Магниторезистивный датчик перемещения – это практичное решение в промышленной автоматизации, когда необходимо точно измерить положение движущегося механизма, ход или линейное перемещение и передать аналоговый сигнал на контроллер.

    Благодаря линейности ±0,1%, питанию до 36В DC, защите IP68 / IP65, алюминиевому корпусу, широким температурным пределам, этот датчик подходит для различных проектов автоматизации, гидравлики, пневматики, позиционирования и измерений.
