    Дуга для оттяжки с монтажной пластиной | горячее цинкование | 400x165мм | Ø24мм

    Артикул: ES-30801A03
    Задать вопрос об этом товаре
    Цена 70.38 € с НДС
    ( 58.17 € без НДС )
    Покупайте больше, платите меньше
    10+ шт.  – 55.66 € за шт. -20%
    Не подходит цена? Предложи свою!

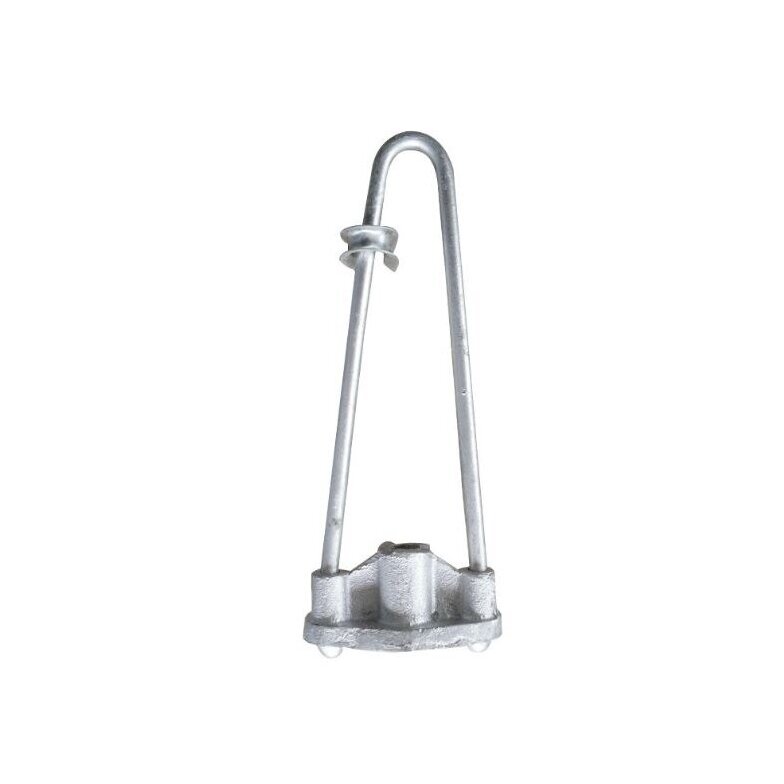

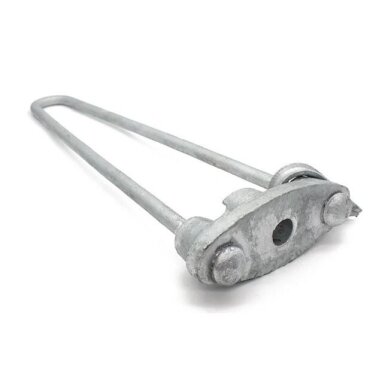

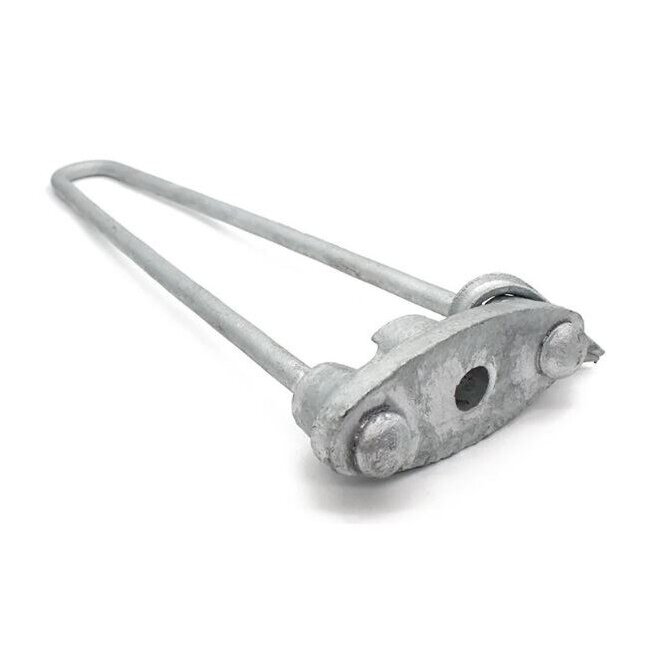

    Дуга оттяжки с монтажной пластиной – механический элемент арматуры воздушных линий из горячеоцинкованной стали, предназначенный для систем оттяжек и крепления опор. Изделие изготовлено из стального прутка Ø24мм, общая длина составляет 400мм, ширина – 165мм, внутренняя ширина – 110мм. Дугообразная конструкция с монтажной пластиной предназначена для передачи механических нагрузок, а горячеоцинкованная поверхность помогает защитить изделие от коррозии при эксплуатации на открытом воздухе.

  • Описание

    Дугообразная тяга оттяжки с крепёжной пластиной | горячее цинкование | 400mm | Ø24mm

    Дугообразная тяга оттяжки с крепёжной пластиной – механический элемент арматуры воздушных линий электропередачи, предназначенный для использования в системах оттяжек и крепления опор. Дугообразная стальная конструкция образует надёжную точку соединения и позволяет передавать механическую нагрузку между элементами системы оттяжки.

    Изделие изготовлено из стали, а его поверхность защищена методом горячего цинкования. Цинковое покрытие помогает защитить металл от коррозии и предназначено для длительного использования в наружной электрической инфраструктуре.

    Для систем оттяжек опор воздушных линий

    Дугообразная деталь используется как соединительный и крепёжный элемент механической системы оттяжки. Пластина, входящая в конструкцию, соединяет обе ветви дуги и формирует стабильный крепёжный узел.

    400mm
    Длина L
    Ø24mm
    Диаметр стержня
    165mm
    Ширина W
    110mm
    Внутренняя ширина W1
    HDG
    Горячее цинкование

    Назначение

    Дугообразная тяга оттяжки используется в системах механической стабилизации опор воздушных линий электропередачи. В таких системах оттяжка помогает компенсировать горизонтальные силы, действующие на опору, и передавать их на соответствующую крепёжную конструкцию.

    Данное изделие является одним из элементов механического узла оттяжки. Его дугообразная конструкция позволяет формировать соединение между другими компонентами системы оттяжки, однако окончательный способ монтажа зависит от конкретного проекта и используемой арматуры.

    Механический элемент, а не электрический контакт

    Основная функция изделия – механическое крепление и передача нагрузки в системе оттяжки. Оно не предназначено для использования в качестве электрического токопроводящего контакта.

    Дугообразная конструкция

    Деталь изготовлена из стального стержня Ø24mm, согнутого в удлинённую дугообразную форму. Такой принцип конструкции позволяет сформировать замкнутый механический крепёжный элемент с двумя параллельными ветвями.

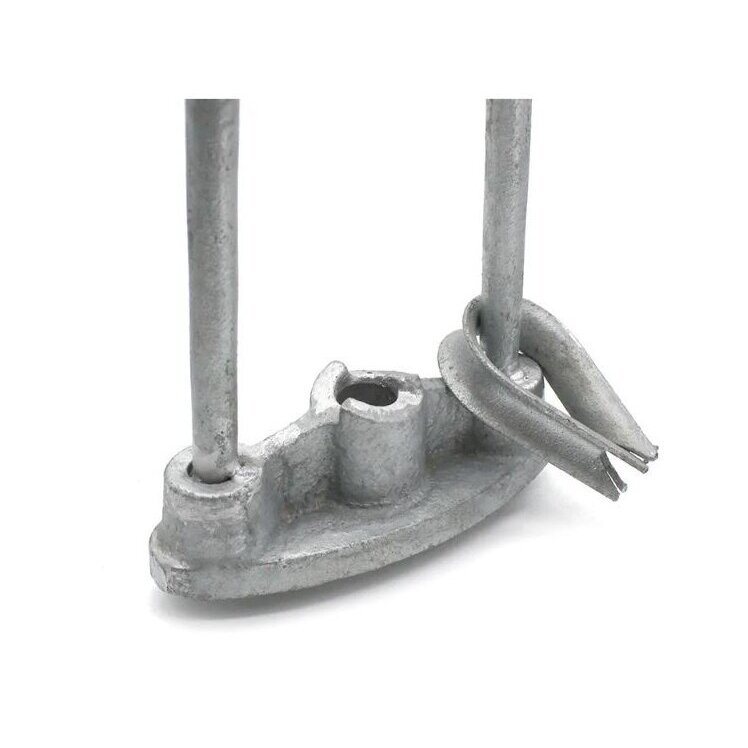

    Концы дуги соединены крепёжной пластиной, которая помогает сохранять геометрию конструкции и является частью узла крепления оттяжки.

    Горячее цинкование

    Стальная поверхность изделия горячеоцинкована. В процессе горячего цинкования сталь покрывается защитным слоем цинка, который снижает прямое воздействие окружающей среды на основной металл.

    Такая защита особенно важна для арматуры воздушных линий, длительно эксплуатируемой на открытом воздухе и подвергающейся воздействию влаги, осадков и перепадов температуры.

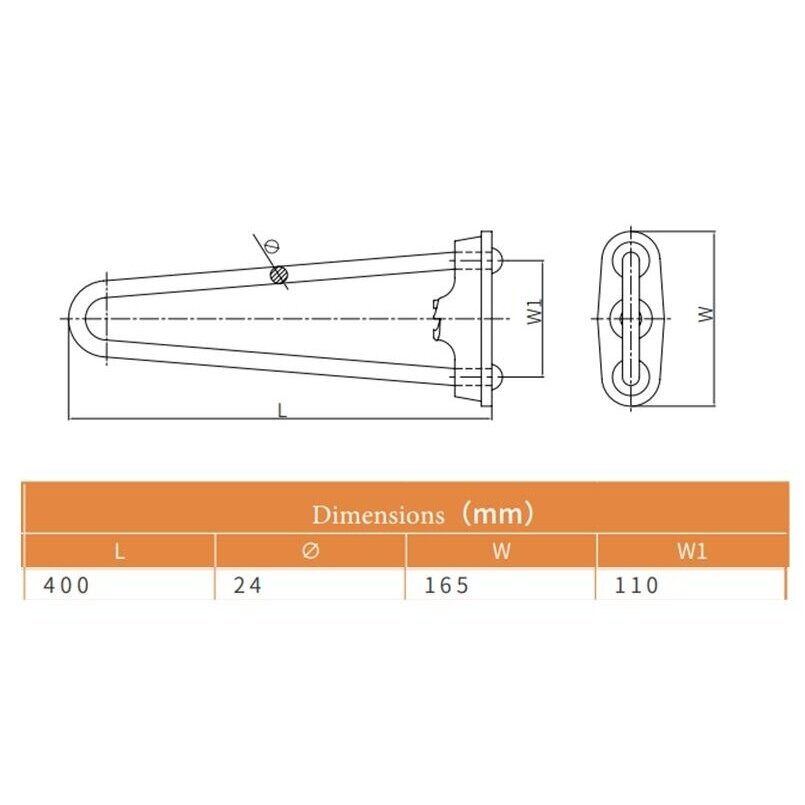

    Основные размеры

    Обозначение Значение Описание
    L 400mm Общая длина дугообразной тяги
    Ø 24mm Диаметр стального стержня
    W 165mm Общая ширина
    W1 110mm Внутренняя ширина согласно чертежу

    Технические характеристики

    Тип изделия Дугообразная тяга оттяжки с крепёжной пластиной
    Тип конструкции Дугообразная тяга оттяжки
    Назначение Для систем оттяжек и механического крепления опор воздушных линий
    Материал Сталь
    Обработка поверхности Горячее цинкование
    Длина L 400mm
    Диаметр стержня Ø 24mm
    Общая ширина W 165mm
    Внутренняя ширина W1 110mm
    Конструкция Дугообразный стальной стержень с крепёжной пластиной
    Использование на открытом воздухе Да

    Основные характеристики

    • Предназначена для систем оттяжек опор воздушных линий.
    • Прочная стальная конструкция.
    • Горячеоцинкованная поверхность.
    • Дугообразная конструкция с двумя параллельными ветвями.
    • Интегрированная крепёжная пластина.
    • Общая длина 400mm.
    • Стальной стержень Ø24mm.
    • Предназначена для длительной эксплуатации на открытом воздухе.

    Преимущества

    • Прочная механическая конструкция для систем оттяжек воздушных линий.
    • Защита методом горячего цинкования помогает снизить коррозию стали при эксплуатации на открытом воздухе.
    • Простая дугообразная конструкция подходит для механических крепёжных узлов.
    • Стержень Ø24mm обеспечивает необходимую механическую жёсткость конструкции.
    • Крепёжная пластина соединяет обе ветви дуги в единый узел.
    • Подходит для наружной электрической инфраструктуры.

    Недостатки / ограничения

    • В предоставленной информации не указана минимальная разрушающая нагрузка, поэтому её нельзя определить только по размерам изделия.
    • Конкретная марка стали не указана, поэтому её не следует указывать без дополнительной технической документации.
    • Изделие нельзя считать универсальным элементом для всех систем оттяжек без проверки размеров и механической совместимости.
    • Конечная прочность узла зависит от всей системы – оттяжки, соединений, анкерных элементов и конструкции опоры.
    • Повреждение цинкового покрытия может снизить локальную защиту от коррозии.

    Для каких применений подходит?

    • Для систем оттяжек опор воздушных линий электропередачи
    • Для механических узлов крепления оттяжек
    • Для инфраструктуры передачи и распределения электроэнергии
    • Для систем механической стабилизации опор
    • Для использования вместе с другими совместимыми элементами арматуры оттяжек
    • Для наружных монтажных систем, где требуются горячеоцинкованные стальные детали

    Для каких применений не подходит?

    • Для использования в качестве токопроводящего электрического контакта
    • Для систем оттяжек, размеры соединений которых несовместимы с геометрией данного изделия
    • Для узлов, где проектом предусмотрен другой тип арматуры оттяжки
    • Для применения без оценки механических нагрузок всей системы опоры и оттяжки

    Практический пример применения

    Опоре воздушной линии электропередачи требуется механическая оттяжка, помогающая стабилизировать конструкцию при воздействии натяжения проводов, ветровых и других проектных нагрузок.

    В системе оттяжки используется стальной дугообразный крепёжный элемент, соединяемый с другими элементами арматуры, предусмотренными проектом.

    Дугообразная конструкция передаёт механическую силу через обе свои ветви, а нижняя крепёжная пластина формирует единый соединительный узел.

    Монтаж

    Перед монтажом необходимо проверить состояние изделия, геометрию дуги, крепёжную пластину и состояние оцинкованной поверхности. Не должно быть видимых деформаций, трещин или повреждённых крепёжных элементов.

    Изделие должно устанавливаться как часть конкретной системы оттяжки в соответствии с проектом и требованиями по монтажу используемых соединительных компонентов.

    Часто задаваемые вопросы (FAQ)

    Что такое дугообразная тяга оттяжки?

    Это механический крепёжный элемент дугообразной формы, используемый в системах оттяжек опор воздушных линий.

    Каково основное назначение этого изделия?

    Механическое соединение и передача нагрузки в системе оттяжки опоры.

    Оцинковано ли изделие?

    Да. Стальная поверхность защищена методом горячего цинкования.

    Какова длина изделия?

    L = 400mm.

    Каков диаметр используемого стержня?

    Ø24mm.

    Какова общая ширина дуги?

    Согласно чертежу, W = 165mm.

    Какова внутренняя ширина?

    Согласно чертежу, W1 = 110mm.

    Подходит ли изделие для использования на открытом воздухе?

    Да. Горячеоцинкованная сталь предназначена для применения в наружных системах электрической инфраструктуры.

    Важная информация по монтажу и механической безопасности

    Дугообразную тягу оттяжки необходимо подбирать в соответствии с конкретной конструкцией опоры воздушной линии, системой оттяжки, размерами соединительных элементов и проектными механическими нагрузками.

    Дугообразная тяга оттяжки с крепёжной пластиной – горячеоцинкованный стальной элемент арматуры воздушных линий электропередачи, предназначенный для систем оттяжек и механического крепления опор. Согласно представленному техническому чертежу длина изделия составляет 400mm, диаметр стержня – Ø24mm, общая ширина – 165mm, внутренняя ширина – 110mm.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
