Электромагнитный дверной замок | Ригельный замок | 12VDC | NO | Усилие удержания 800кг | Задержка 0/3/6с | Разблокируется при отключении питания

Накладной электрический ригельный дверной замок — 12 В DC, NO, задержка 0/3/6 с, 4-проводный интерфейс

Накладной электрический ригельный дверной замок предназначен для запирания дверей в системах контроля доступа. Эта конкретная версия замка работает по принципу NO: при подаче питания 12 В DC ригель замка выдвигается и дверь запирается, а при отключении питания ригель втягивается и дверь отпирается.

Замком можно управлять с помощью кодовой клавиатуры, считывателя карт, биометрического терминала, домофона, контроллера доступа или другого устройства, передающего подходящий сигнал. Замок оснащён 4-проводным интерфейсом 12–24 В. Точное назначение проводов и схему подключения необходимо проверять по схеме, поставляемой вместе с изделием.

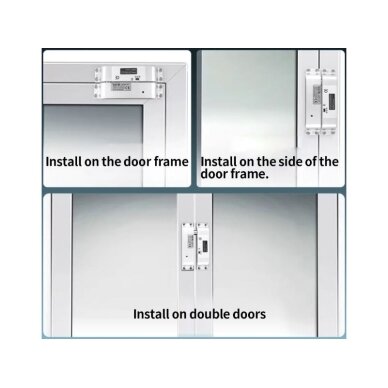

Накладная конструкция устанавливается на дверную коробку или другую подходящую горизонтальную поверхность. Корпус из алюминиевого сплава, ригель из нержавеющей стали и регулируемая задержка 0, 3 или 6 секунд подходят для более интенсивно эксплуатируемых деревянных, металлических и ПВХ-профильных дверей.

• Питание подано — замок заперт.
• Питание отключено — замок отперт.
• Электропитание пропало — дверь отпирается.

• 0 секунд — для дверей, которые закрываются быстро и точно.
• 3 секунды — для большинства обычных дверей с доводчиком.
• 6 секунд — для медленно закрывающихся или более тяжёлых дверей.

• Работа NO — при исчезновении питания дверь остаётся запертой.
• Питание 12 В DC — для систем контроля доступа.

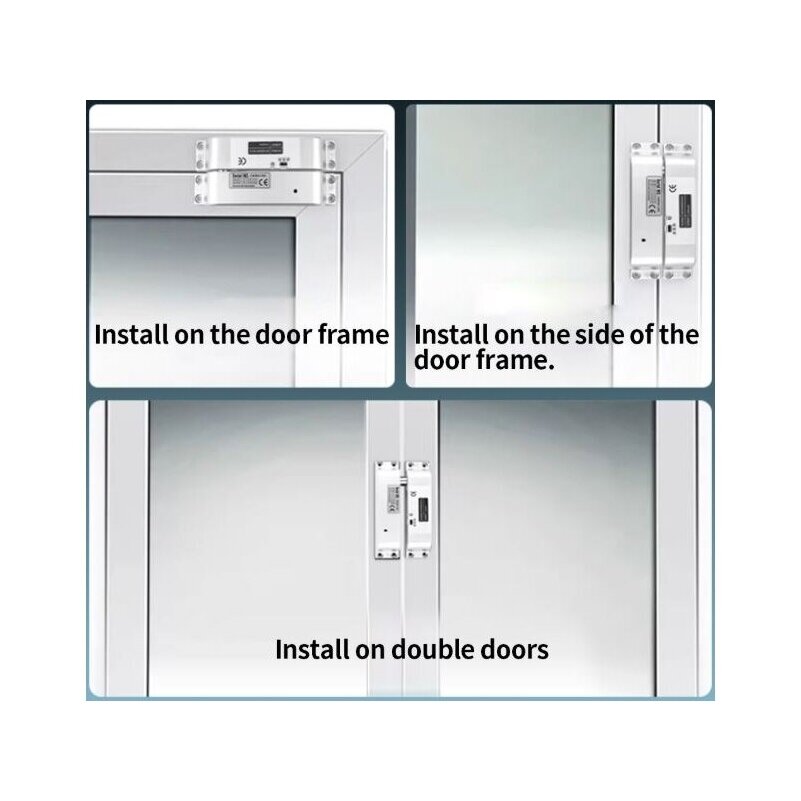

• Накладной монтаж — снижает необходимость фрезерования коробки.
• Электрическое ригельное запирание.
• Задержка 0, 3 или 6 секунд.
• 4-проводный интерфейс 12–24 В — подключается согласно предоставленной схеме проводов.
• Ригель Ø12,5 мм — из нержавеющей стали.
• Ход ригеля 15 мм.
• Корпус из алюминиевого сплава.
• Низкое тепловыделение — для постоянного питания.
• Подходит для интенсивно используемых дверей систем контроля доступа.

• В офисных зданиях — для дверей кабинетов и зон с ограниченным доступом.
• В гостиницах — для служебных и технических помещений.
• В многоквартирных домах — для контроля дверей общего пользования.
• В магазинах — для складских и служебных зон.
• В учебных учреждениях — для помещений с ограниченным доступом.
• На складах — для внутренних охраняемых зон.
• В серверных — для помещений с техническим оборудованием.
• В административных зданиях.
• В медицинских учреждениях — для зон с ограниченным доступом.
• В других системах контроля доступа, где требуется работа NO, fail-safe.

1. Оцените конструкцию двери. Проверьте коробку, дверное полотно, направление открывания и доводчик.
2. Выберите горизонтальное место монтажа. Замок должен быть закреплён надёжно и в правильном положении.
3. Отметьте точки крепления. Используйте корпус или монтажный шаблон.
4. Закрепите корпус замка. Используйте крепёжные элементы, подходящие для материала двери и нагрузки.
5. Установите ответную часть. Её отверстие должно точно совпадать с осью ригеля.
6. Проверьте ход ригеля. Ригель должен двигаться свободно и не тереться о края отверстия.
7. Проложите провода питания и сигнальные провода. Защитите их от защемления и механического повреждения.
8. Подключите питание 12 В DC. Проверьте полярность и токовую нагрузочную способность источника питания.

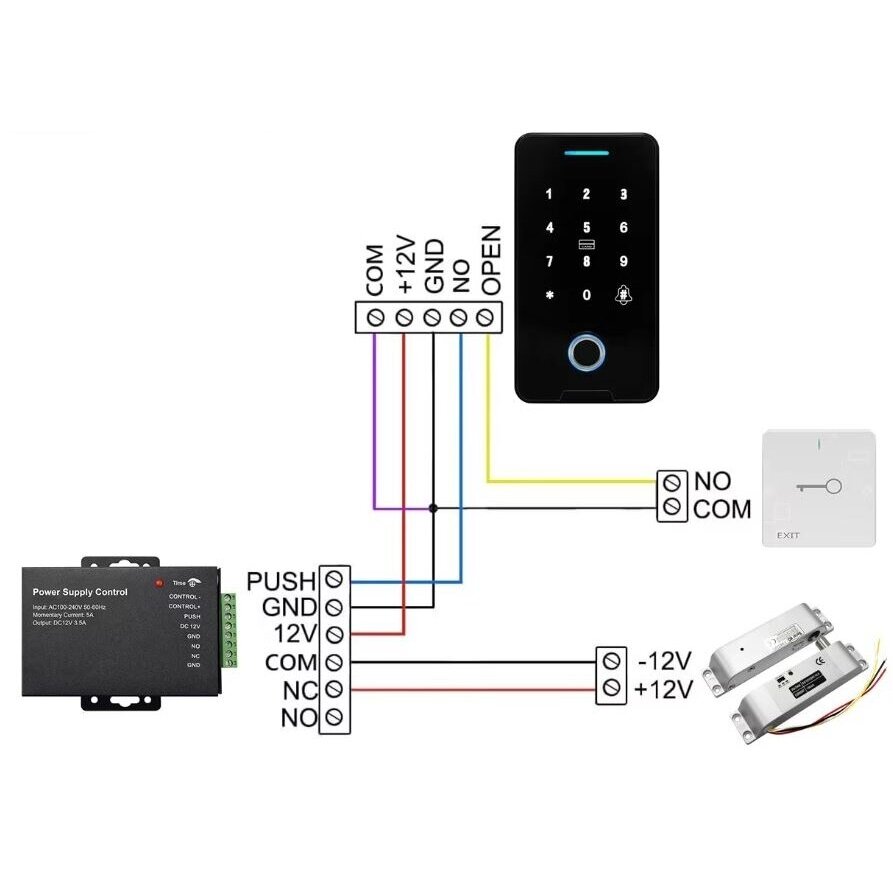

9. Подключите 4-проводный интерфейс. Руководствуйтесь схемами замка и контроллера доступа.

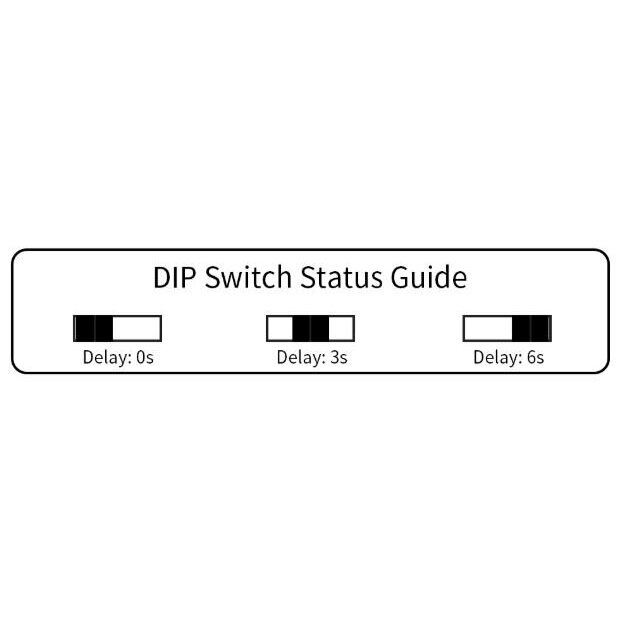

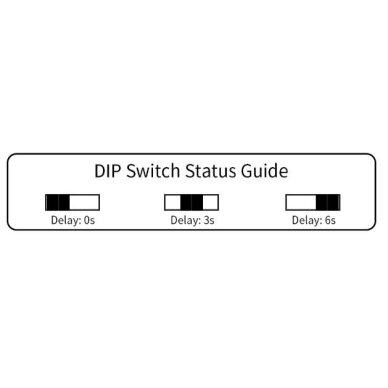

10. Установите задержку 0, 3 или 6 секунд.
11. Проверьте работу NO. При отключении питания замок должен оставаться запертым.
12. Выполните несколько испытательных циклов. Проверьте запирание, отпирание, закрывание двери и функции всех проводов.

• Используйте только питание 12 В DC.
• Не подавайте 230 В AC напрямую на замок.
• Соблюдайте полярность питания и предоставленную схему подключения.
• Учитывайте, что при исчезновении питания замок отопрётся.
• Устанавливайте замок в горизонтальной плоскости.
• Не допускайте механического заедания ригеля.
• Дверной доводчик должен закрывать дверь точно и без сильного удара.
• Не используйте на улице, если не подтверждён подходящий класс защиты IP.
• Защищайте замок от воды, конденсата и проводящей пыли.
• Периодически проверяйте крепёжные винты и совмещение ригеля.
• Монтаж и подключение должен выполнять квалифицированный специалист.

• Регулярно проверяйте совмещение ригеля и ответного отверстия.
• Удаляйте пыль и загрязнения из зоны движения ригеля.
• Проверяйте крепёжные винты и при необходимости подтягивайте их.
• Контролируйте состояние кабелей и соединений.
• Проверяйте настройку дверного доводчика.
• Периодически проверяйте работу NO отключая питание.
• Не заливайте масло внутрь замка, если это не предусмотрено инструкцией.
• При появлении заедания, необычного шума или нагрева отключите питание и обратитесь к специалисту.

Накладной электрический ригельный замок NO, fail-safe

Электрический ригельный замок предназначен для управления деревянными, металлическими и ПВХ-профильными дверями в системах контроля доступа. Его можно подключать к кодовой клавиатуре, считывателю карт, домофону, контроллеру или другому управляющему устройству.

Эта конкретная версия работает по принципу NO: при подаче питания 12 В DC дверь запирается, а при исчезновении или отключении питания — отпирается.

Накладной монтаж снижает необходимость сложного фрезерования дверной коробки, а регулируемая задержка 0, 3 или 6 секунд позволяет согласовать работу ригеля со скоростью дверного доводчика.

Корпус из алюминиевого сплава, ригель Ø12,5 мм из нержавеющей стали и ход 15 мм рассчитаны на более интенсивную эксплуатацию. Предусмотрен 4-проводный интерфейс 12–24 В, который необходимо подключать согласно конкретной схеме.

Для замка требуется стабилизированный источник питания 12 В DC, способный обеспечивать не менее 1,2 А. Перед монтажом необходимо проверить схему проводов, схему 4-проводного интерфейса, совместимость конструкции двери и точно совместить ригель с ответным отверстием.
