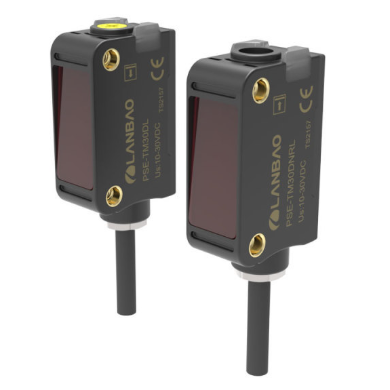

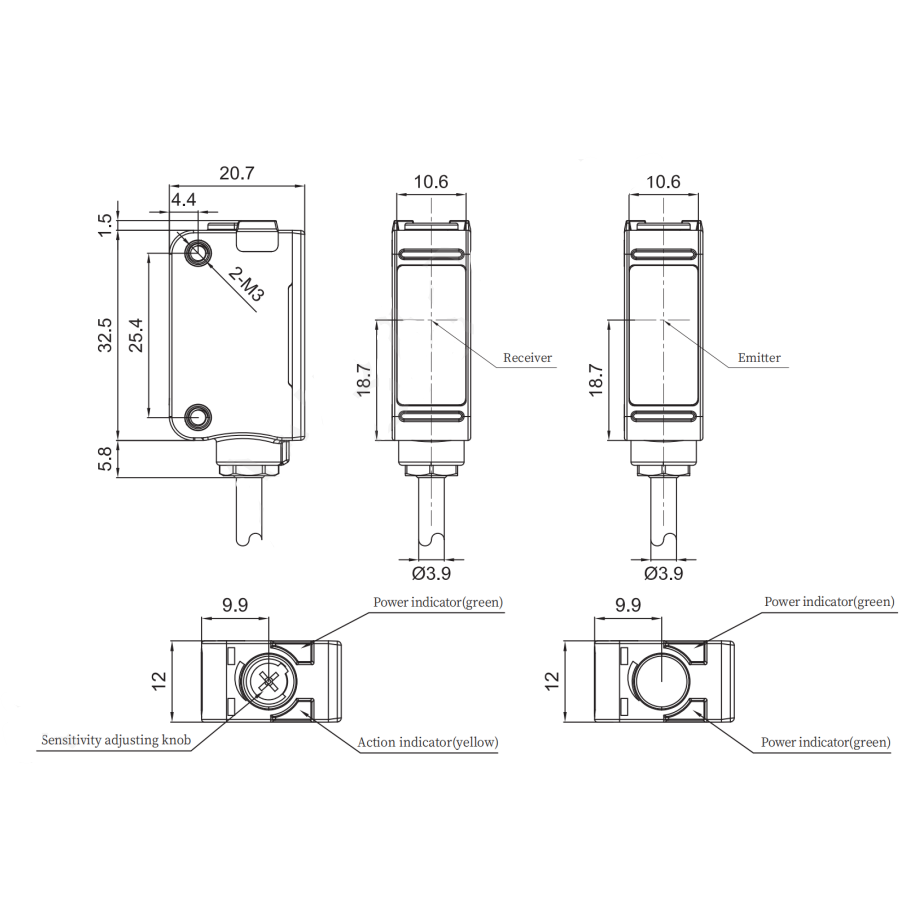

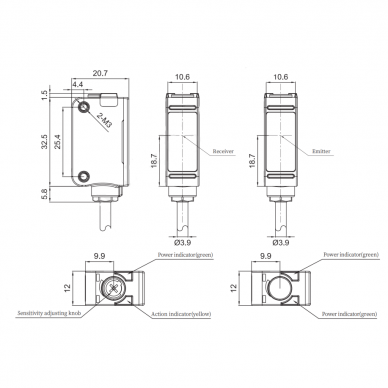

Фотоэлектрический датчик | прерываемый луч | передатчик + приёмник | 30 м | 32.5x20.7x10.6 мм | 10–30VDC | NO+NC | NPN | кабель 2 м | ABS | красный лазер | IP67

Технические характеристики

Тип обнаружения: Прерываемый луч
Номинальная дистанция обнаружения: 30 м
Регулировка расстояния: С помощью ручки
Источник света: Красный лазер (650 нм), класс 1
Размер светового пятна: 36 мм @ 30 м
Минимальный обнаруживаемый объект: >Φ3 мм (0–2 м), >Φ15 мм (2–30 м)

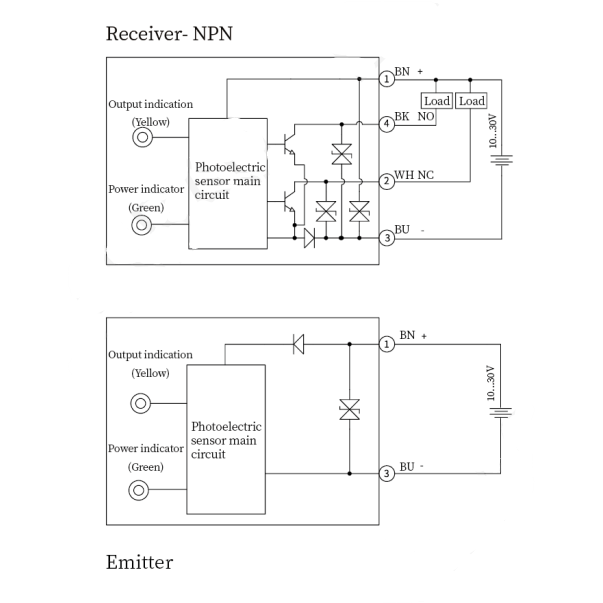

Тип выхода: NPN, NO+NC
Время отклика: T-on <0,5 мс, T-off <0,5 мс
Питание: 10…30 В DC (пульсация <10 % Vp-p)
Потребляемый ток: Излучатель ≤20 мА; Приемник ≤20 мА
Ток нагрузки: ≤100 мА
Падение напряжения: ≤1,5 В
Защита: От короткого замыкания, перегрузки, переполюсовки, перенапряжения
Индикаторы: Зеленый LED – питание; Желтый LED – выход, перегрузка или короткое замыкание (мигает)
Помехоустойчивость к освещению: Солнечный свет ≤10 000 люкс; Искусственный ≤3 000 люкс
Рабочая температура: -10…+50 °C (без конденсата и замерзания)
Температура хранения: -40…+70 °C
Влажность: 35–85 % RH
Степень защиты: IP67
Корпус: Пластик PC+ABS
Линза: PMMA
Подключение: Кабель PVC 2 м
Сертификаты: CE
Стандарты: EN60947-5-2:2012, IEC60947-5-2:2012

Функции и принцип работы

Дальнобойное обнаружение – подходит для конвейеров и складов.

Высокая точность и быстрое срабатывание (<2 мс) – для быстро движущихся объектов.

Защита от короткого замыкания – повышает безопасность и долговечность системы.

Светодиодная индикация – чёткое отображение работы и ошибок.

Применение

Для домашнего пользователя или мастера: Подходит для обнаружения объектов в мастерской или индивидуальных автоматизационных проектах.
Для инженера / специалиста по автоматике: Для робототехники, производственных линий, конвейеров, систем подсчёта и позиционирования.
Для электромонтажника / техника: Компактный корпус, лёгкий монтаж, светодиодная индикация облегчает настройку и диагностику.

Преимущества

Компактный пластиковый корпус

Быстрое срабатывание

Яркий лазерный луч – лёгкая настройка

Влагопылезащищённость (IP67)

Соответствие стандарту CE

Недостатки

Требуется точное выравнивание передатчика и приёмника

Не подходит для очень прозрачных объектов
