  • Новый товар   Фотореле со встроенным датчиком | настенное | 10 A | 220–240 V AC | 10–250 lx | IP44 | Elsp Group | ES-G02

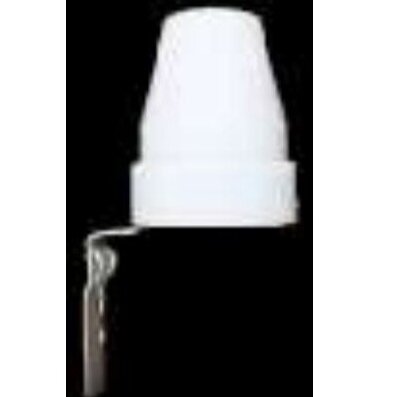

    Фотореле со встроенным датчиком | настенное | 10 A | 220–240 V AC | 10–250 lx | IP44 | Elsp Group | ES-G02

    Артикул: ES-G02
    Штрих-код: 4779041465586
    Задать вопрос об этом товаре
    Цена 3.39 € с НДС
    ( 2.80 € без НДС )
    Не подходит цена? Предложи свою!

    Настенное сумеречное реле со встроенным датчиком освещённости: 10 A, 220–240 V AC, порог включения 10–100 lx, выключения 40–250 lx, корпус IP44.

  • Описание

    Фотореле со встроенным датчиком | настенное | 10 A | 10–250 lx | ES-G02

    ES-G02 – настенное сумеречное реле, датчик освещённости которого встроен в корпус. Оно само включает освещение в сумерках и выключает на рассвете. Реле крепится снаружи на стену, поэтому не нужны ни место в щите, ни отдельный кабель датчика. Подходит для освещения дворов, входов, дорожек и небольших территорий.

    Главная мысль:
    Пороги включения и выключения разные: включение при 10–100 lx, выключение при 40–250 lx. Такой зазор между порогами не даёт реле дребезжать в сумерках и позволяет подобрать момент срабатывания под конкретное место.
    Питание
    220–240 V AC
    Коммутируемый ток
    10 A
    Включение
    10–100 lx
    Выключение
    40–250 lx
    Защита
    IP44, настенный монтаж

    Принцип работы

    Встроенный в корпус датчик постоянно измеряет внешнюю освещённость. Когда свет падает ниже порога включения, реле включает освещение; когда поднимается выше порога выключения – выключает.

    Порог включения задаётся в диапазоне 10–100 lx, выключения – 40–250 lx. Порог выключения всегда выше, поэтому реле не реагирует на небольшие колебания света в сумерках и на рассвете.

    Так как датчик находится в самом корпусе, главное – правильно выбрать место монтажа: реле должно видеть естественный дневной свет, но не освещаться управляемыми светильниками.

    Зачем отдельные пороги включения и выключения?
    Если бы реле включалось и выключалось при одном и том же пороге, освещение в сумерках могло бы мигать. Зазор между порогами включения (10–100 lx) и выключения (40–250 lx) гарантирует, что освещение включится один раз вечером и выключится один раз утром.

    Технические характеристики

    Тип товара Настенное сумеречное реле (фотореле) со встроенным датчиком освещённости
    Производитель / модель Elsp Group ES-G02
    Напряжение питания 220–240 V AC
    Коммутируемый ток 10 A
    Диапазон чувствительности 10–250 lx, регулируемый
    Порог включения (ON) 10–100 lx
    Порог выключения (OFF) 40–250 lx
    Степень защиты IP44
    Датчик освещённости встроен в корпус
    Монтаж на стену, снаружи

    Основные функции

    • Автоматическое включение в сумерках – освещение горит только когда темно.
    • Регулируемые пороги 10–250 lx – момент срабатывания подбирается под место.
    • Разные пороги ON / OFF – освещение не мигает в сумерках.
    • Встроенный датчик – не нужен отдельный датчик и его кабель.
    • Корпус IP44 – монтируется снаружи на стену.

    Чем отличается от похожих моделей?

    • ES-G03 – Настенное реле того же класса, 10 A, но с более узким порогом 10–40 lx и более герметичным корпусом IP65.
    • 65593 – Выход 25 A и порог 10–100 lx – когда напрямую включается большая нагрузка.
    • HOROZ 0890010001 – Более простое реле: 6 A, 5–15 lx, IP44 – для малой нагрузки и включения только в полной темноте.
    • F&F AWZ – Встроенный датчик IP65, 16 A и более широкий порог 2–1000 lx.

    Где применяется?

    • Освещение дворов, дорожек и входов
    • Светильники фасадов и террас домов
    • Входы гаражей, хозяйственных построек и складов
    • Освещение небольших автостоянок
    • Подсветка вывесок и рекламных надписей
    • Замена таймеров и ручных выключателей в наружном освещении

    Применение по потребностям

    Электрику.
    Реле крепится прямо на стену рядом со светильниками – без места в щите и без отдельного кабеля датчика.
    Владельцу дома или усадьбы.
    Двор и вход освещены каждый вечер без настройки таймера, а днём светильники не горят зря.
    Руководителю предприятия или хозяйства.
    Освещение входов и территории работает по реальному свету – меньше электроэнергии и ручной работы.

    Практическое применение

    Если светильник во дворе у гаража до сих пор включается выключателем, ES-G02 можно установить прямо в существующую линию перед светильником. Закрепите реле на стене так, чтобы на него не попадал свет самого светильника, и задайте порог включения около 10–20 lx. Дальше светильник будет включаться в сумерках и выключаться на рассвете без вмешательства.

    Плюсы

    • Встроенный датчик освещённости
    • Регулируемые пороги 10–250 lx
    • Отдельные пороги включения и выключения – освещение не мигает
    • Корпус IP44 для настенного монтажа снаружи
    • Не требуется место в щите

    Минусы / ограничения

    • Выход 10 A – для LED-драйверов и прожекторов с большим пусковым током используйте модульный контактор
    • IP44 – там, где реле напрямую попадает под дождь, выбирайте ES-G03 (IP65) или монтируйте под навесом
    • Нет таймера для ночного отключения

    ⚠ Замечания по безопасности и монтажу

    • Реле монтируйте так, чтобы на датчик попадал дневной свет, но не свет управляемых светильников – иначе реле начнёт само себя выключать.
    • Не направляйте датчик под прямое солнце и в сторону дороги, где его освещают фары автомобилей.
    • Корпус IP44 – монтируйте реле вертикально на стену, кабели вводите снизу, чтобы вода не попала внутрь.
    • При большей нагрузке реле должно управлять катушкой контактора, а не напрямую группой светильников.
    • Напряжение питания – 220–240 V AC; защитите цепь соответствующим автоматическим выключателем.
    • Монтаж выполняет квалифицированный электрик после отключения и проверки отсутствия напряжения.

    Быстрый выбор

    10–250 lx
    10 A
    220–240 V AC
    IP44, настенное
    Подходит, когда нужно:
    • автоматически включать освещение двора или входа в сумерках;
    • реле без места в щите – прямо на стене;
    • регулировать момент включения и выключения.
    Проверьте перед применением:
    • тип нагрузки и пусковой ток (LED – через контактор);
    • место монтажа – реле должно видеть дневной свет, но не свои светильники;
    • защищено ли место от прямого дождя (IP44).
    Важное напоминание: фотореле управляет освещением по уровню света, но не заменяет защитные аппараты и не выключает освещение посреди ночи – для этого нужно реле с таймером.
    ☝ Elsprendimai.eu рекомендует:

    Вопросы и ответы

    Какой порог задать для освещения двора?
    Обычно достаточно включения при 10–20 lx; порог выключения выше, поэтому утром освещение погаснет, когда рассветёт.
    Почему пороги включения и выключения разные?
    Это гистерезис – он не даёт освещению мигать в сумерках.
    Можно ли подключать LED-прожекторы напрямую?
    Небольшую нагрузку – да, но для больших групп LED из-за пускового тока используйте модульный контактор.
    Можно ли монтировать реле снаружи?
    Да, корпус IP44 – монтируйте на стену с вводом кабелей снизу, в открытом под дождь месте – под навесом.
    Нужен ли отдельный датчик?
    Нет, датчик освещённости встроен в корпус реле.

    Фотореле со встроенным датчиком | настенное | 10 A | 10–250 lx | ES-G02

    ES-G02 – настенное сумеречное реле со встроенным датчиком освещённости, выходом 10 A, питанием 220–240 V AC и корпусом IP44. Порог включения 10–100 lx, выключения 40–250 lx. Предназначено для автоматического управления освещением дворов, входов и небольших территорий.
