Герметичный ввод гофрированной трубы в электрический щит | корпус | с гайкой и уплотнителем | D70mm | G2 1/2" | IP55 | черный

Технические характеристики

Тип изделия: герметичный ввод кабеля / гофрированной трубы
Резьба: G2 1/2" (PF)
Подходящий размер трубки / кабеля: 70

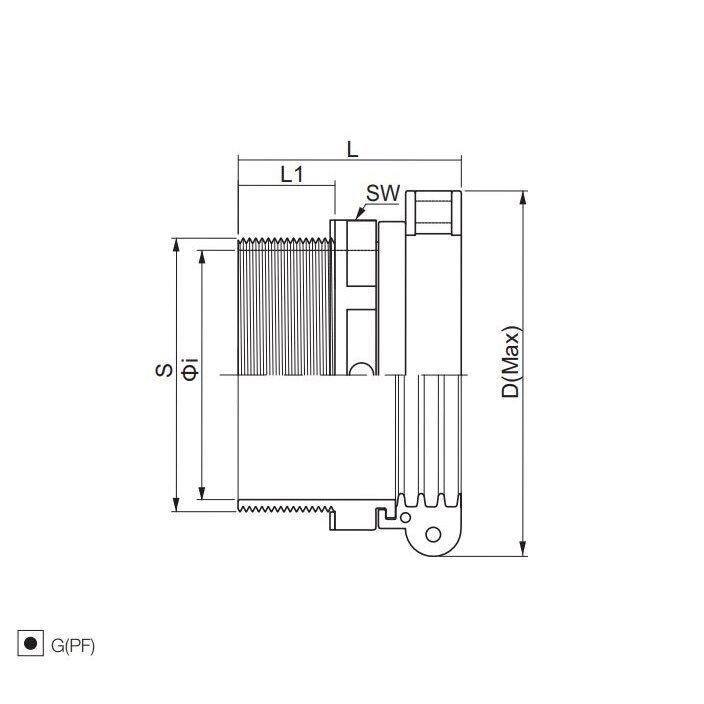

Внутренний проходной диаметр Øi: 67.0 mm
Внешний диаметр корпуса ØD: 120.0 mm
Длина резьбовой части L1: 30.0 mm
Общая длина L: 75.0 mm
Внешний размер резьбы S: 75.0 mm
Размер гайки под ключ SW: 94.5 mm
Материал: высококачественный Polyamide 6 (PA6)
Цвет: черный
Класс защиты: IP55 согласно EN 60529
Рабочая температура: от -40°C до +105°C
Кратковременная температура: до +150°C
Класс горючести: UL94-HB (самозатухающий)
Состав: без галогенов и кадмия

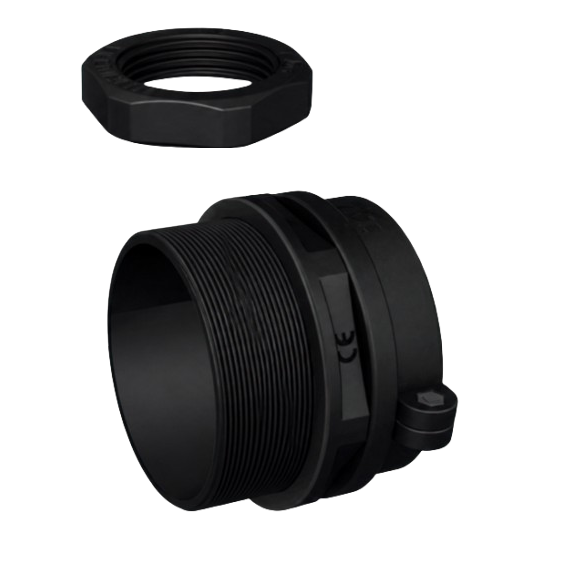

Комплектация: резиновая уплотнительная прокладка + фиксирующая гайка

Функции

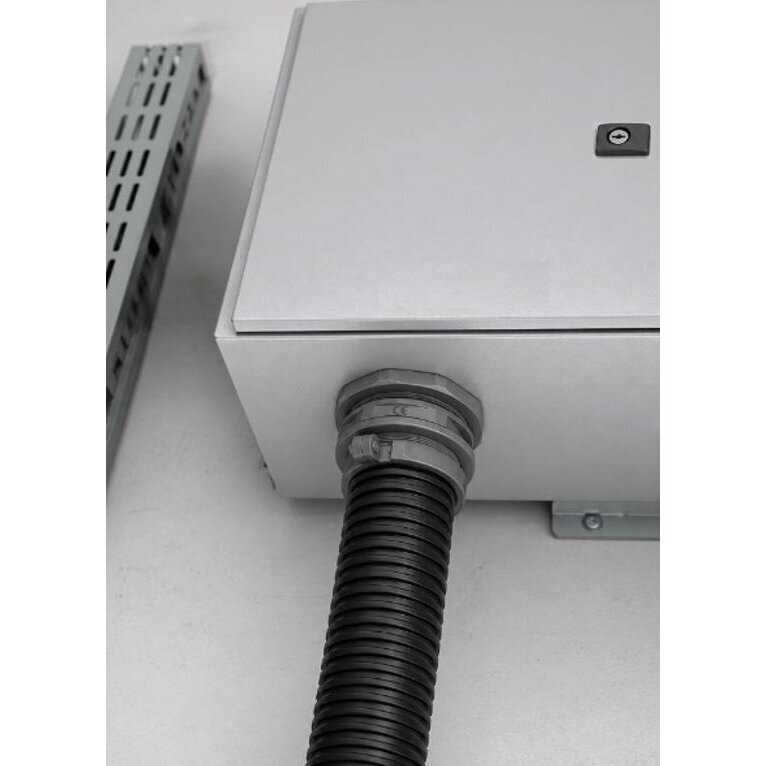

Герметичное подключение гофрированной трубы большого диаметра: Данный ввод предназначен не для одиночного кабеля, а для герметичного подключения крупной защитной гофрированной трубы к электрическому щиту или корпусу оборудования.

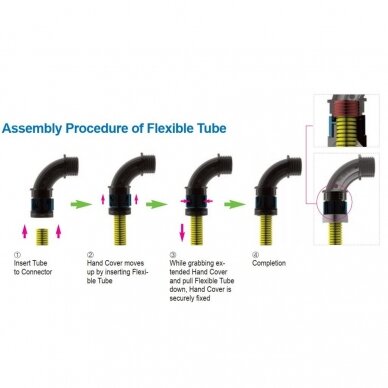

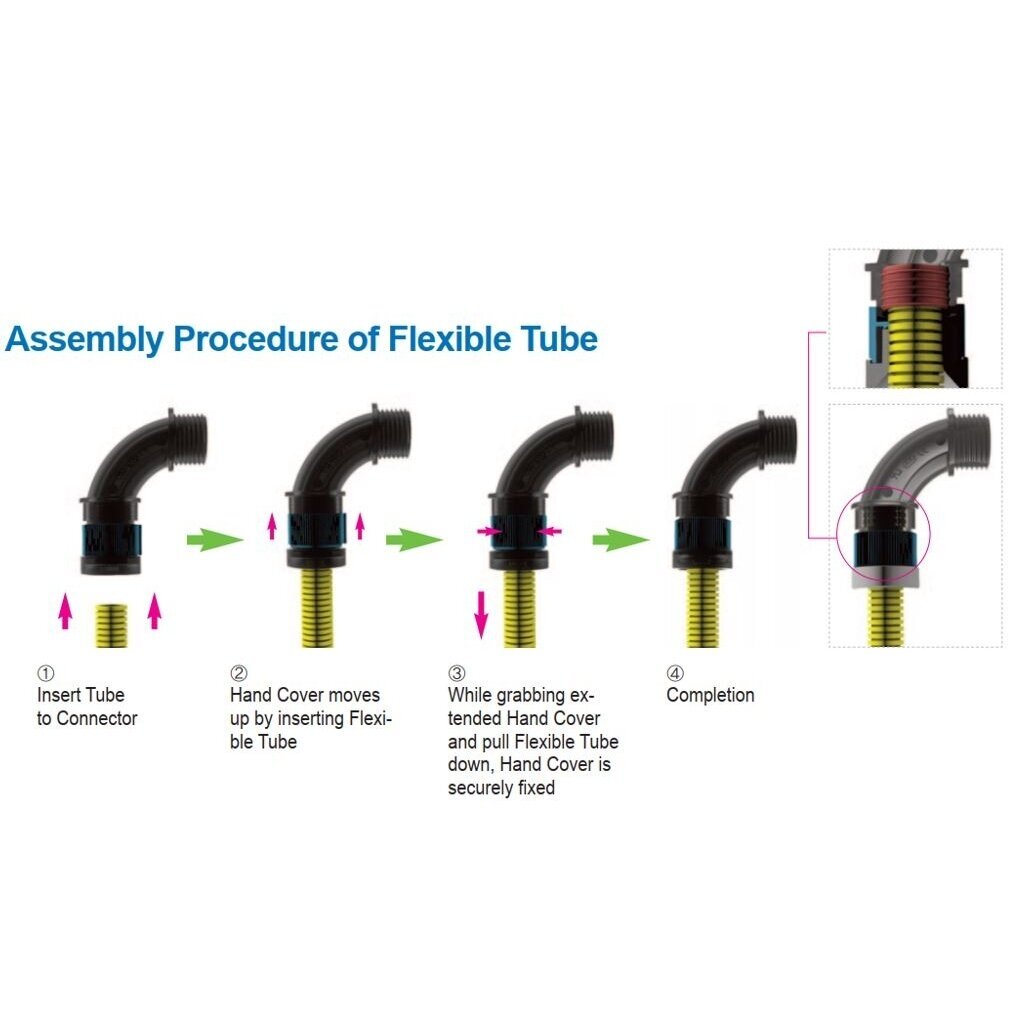

Механическая фиксация трубы и защита: Интегрированное соединение надежно удерживает гофрированный рукав, не позволяя ему выскальзывать, вибрировать или свободно перемещаться во время эксплуатации.

Защита проводов от повреждений: Кабели внутри защищены от трения о стенку корпуса, острых кромок, попадания пыли и влаги.

Устойчивость к сложным условиям эксплуатации: Корпус из PA6 устойчив к механическим нагрузкам, вибрации, перепадам температуры и промышленному использованию.

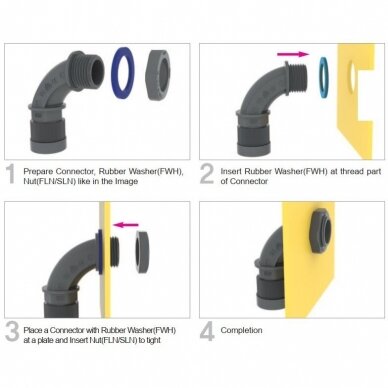

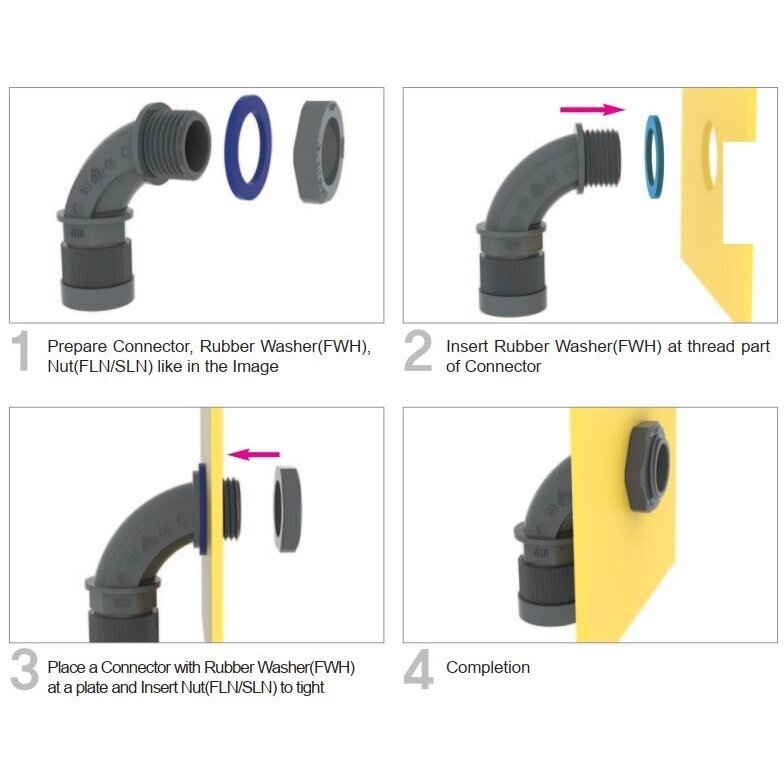

Полный монтажный комплект: Резиновая прокладка и фиксирующая гайка позволяют сразу выполнить полный профессиональный монтаж в стенку корпуса.

Применение

Для бытового пользователя: Благодаря большому диаметру чаще используется в специализированных проектах, когда необходимо вводить более толстые защитные гофры для кабелей в наружные технические коробки, оборудование солнечных электростанций, системы управления насосами или щиты мастерских.

Для инженера / проектировщика: Используется при проектировании промышленных, транспортных или автоматизированных систем, где необходимо обеспечить безопасный ввод крупных кабельных трасс в шкафы управления или корпуса оборудования.

Для электромонтажника: Профессиональный компонент для завершения больших кабельных трасс, когда гофрированная труба должна быть механически прочно и герметично подключена к щиту.

Для специалистов промышленности и механики: Широко применяется в CNC станках, производственных линиях, трамвайных инсталляциях, судовых электрических системах, печатных машинах и другом автоматизированном оборудовании.

Плюсы

Прочный корпус из PA6 устойчив к деформации
Устойчив к температуре и вибрации
Без галогенов и кадмия
В комплекте прокладка и гайка
Профессиональное решение для промышленных кабельных трасс

Минусы

Ориентирован на профессиональный и промышленный монтаж

Часто задаваемые вопросы (FAQ)

1. Предназначен ли этот ввод для обычного кабеля или для гофрированной трубы?

Данная модель больше предназначена для подключения крупной защитной гофрированной трубы к корпусу, а не для обжима одиночного кабеля.

2. Есть ли в комплекте всё необходимое для монтажа?

Да, в комплект входят резиновая уплотнительная прокладка и фиксирующая гайка, поэтому для стандартного монтажа дополнительные детали не требуются.

3. Гофру какого диаметра можно подключить?

Внутренний проход Ø70 мм, подходит для защитных гофрированных кабельных рукавов большого диаметра.

4. Подходит ли этот материал для промышленной среды?

Да, полиамид PA6 отличается высокой устойчивостью к механическим нагрузкам, температуре, вибрации и химическому воздействию, поэтому широко используется в промышленности.
