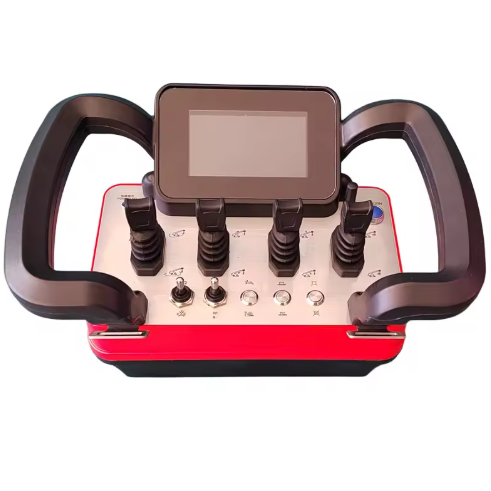

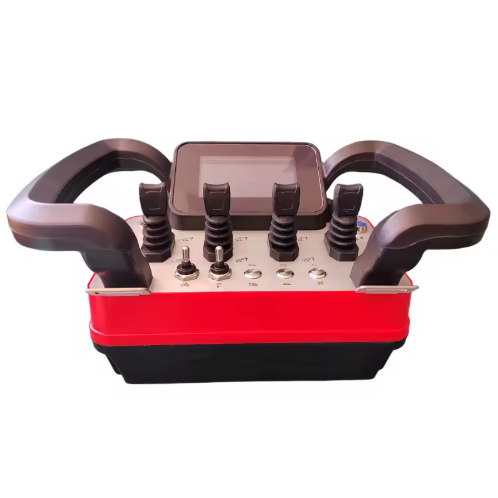

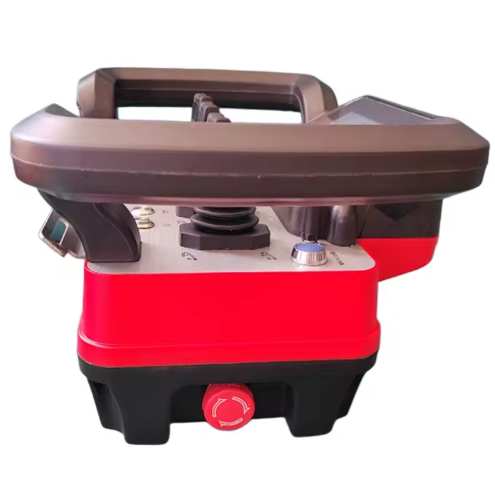

    Беспроводной пульт управления гидравлической техникой | 4 рычага | ЖК-дисплей | 24 В DC | до 500 м | IP67 | ES-YLB24

    Артикул: ES-YLB24
    Задать вопрос об этом товаре
    Цена 3123.87 € с НДС
    ( 2581.71 € без НДС )
    Не подходит цена? Предложи свою!

    Поясной радиопульт с 4 рычагами и ЖК-дисплеем для гидравлической техники – погрузчиков, манипуляторов, гидрокранов. Питание 24 В DC от бортовой сети, до 500 м, IP67.

  • Описание

    Радиопульт для гидравлической техники: 4 рычага, 24 В DC, IP67

    ES-YLB24 – поясной беспроводной пульт для гидравлической техники: погрузчиков, манипуляторов и гидрокранов. Передатчик по радио передаёт команды рычагов приёмнику, а выходы приёмника включают катушки (соленоиды) гидрораспределителя. Приёмник питается от бортовой сети 24 В DC.

    Главное:
    Оператор стоит там, где лучше всего видит груз, а не у рычагов машины. Четыре рычага соответствуют четырём гидравлическим функциям, а поясной корпус с ручками позволяет работать двумя руками всю смену.
    Рычаги
    4
    Питание
    24 В DC
    Дальность
    до 500 м
    Защита
    IP67

    Принцип работы

    Установите приёмник на машине рядом с гидрораспределителем и подключите питание от бортовой сети 24 В DC через отдельный предохранитель. Выходы приёмника подключите к катушкам распределителя – каждое направление рычага управляет своей катушкой.

    Аварийный STOP должен отключать питание катушек клапанов или привод насоса, чтобы гидравлика не получала команд. При потере связи выходы должны отключиться, золотники вернуться в нейтраль, движение остановиться – проверьте это перед первой работой.

    Оператор управляет манипулятором или краном из безопасного места на расстоянии до 500 м на открытом пространстве, видит состояние пульта на ЖК-дисплее и не привязан к рычагам на машине.

    Чем полезен ES-YLB24?
    Позволяет управлять гидравлической машиной дистанционно, без кабелей через кабину или платформу. Питание 24 В DC подключается прямо к бортовой сети, преобразователь не нужен.

    Технические характеристики

    Тип товара Беспроводной пульт управления гидравлической техникой
    Модель ES-YLB24
    Тип передатчика Поясной, с ручками
    Органы управления 4 рычага
    Дисплей ЖК
    Питание 24 В DC (бортовое напряжение)
    Дальность управления до ~500 м на открытом пространстве
    Класс защиты IP67

    Основные функции

    • 4 рычага – четыре гидравлические функции, например подъём стрелы, поворот, телескоп и захват
    • Поясной корпус с ручками – управление двумя руками без усталости
    • ЖК-дисплей – состояние пульта перед глазами оператора
    • Питание 24 В DC – подключение прямо к бортовой сети машины
    • До 500 м – управление с места, откуда лучше всего виден груз
    • IP67 – пыленепроницаемость и защита при кратковременном погружении

    Чем отличается от похожих моделей?

    • ES-YLB12 – та же конструкция, но для бортовой сети 12 В DC
    • ES-D1 – пульт с 4 рычагами, до 500 м – для кранов с контакторным управлением
    • ES-ECD-Q5000 – 2 джойстика + 4 кнопки, до 225 м, IP65 – для кранов с пропорциональным управлением

    Где применяется?

    • Гидравлические краны-манипуляторы на грузовиках
    • Погрузчики и погрузочные машины с гидрораспределителем
    • Манипуляторы для леса и металлолома
    • Мобильная гидравлическая техника с бортовой сетью 24 В DC
    • Модернизация старой техники – дополнение рычажного управления радиоуправлением

    Применение по задачам

    Электромонтажнику
    приёмник подключается к бортовой сети и катушкам распределителя без дополнительных источников питания
    Производственному предприятию
    погрузку выполняет один человек, видя груз вблизи
    Стройплощадке / складу
    корпус IP67 подходит для работы на улице, в дождь и пыль

    Практическое применение

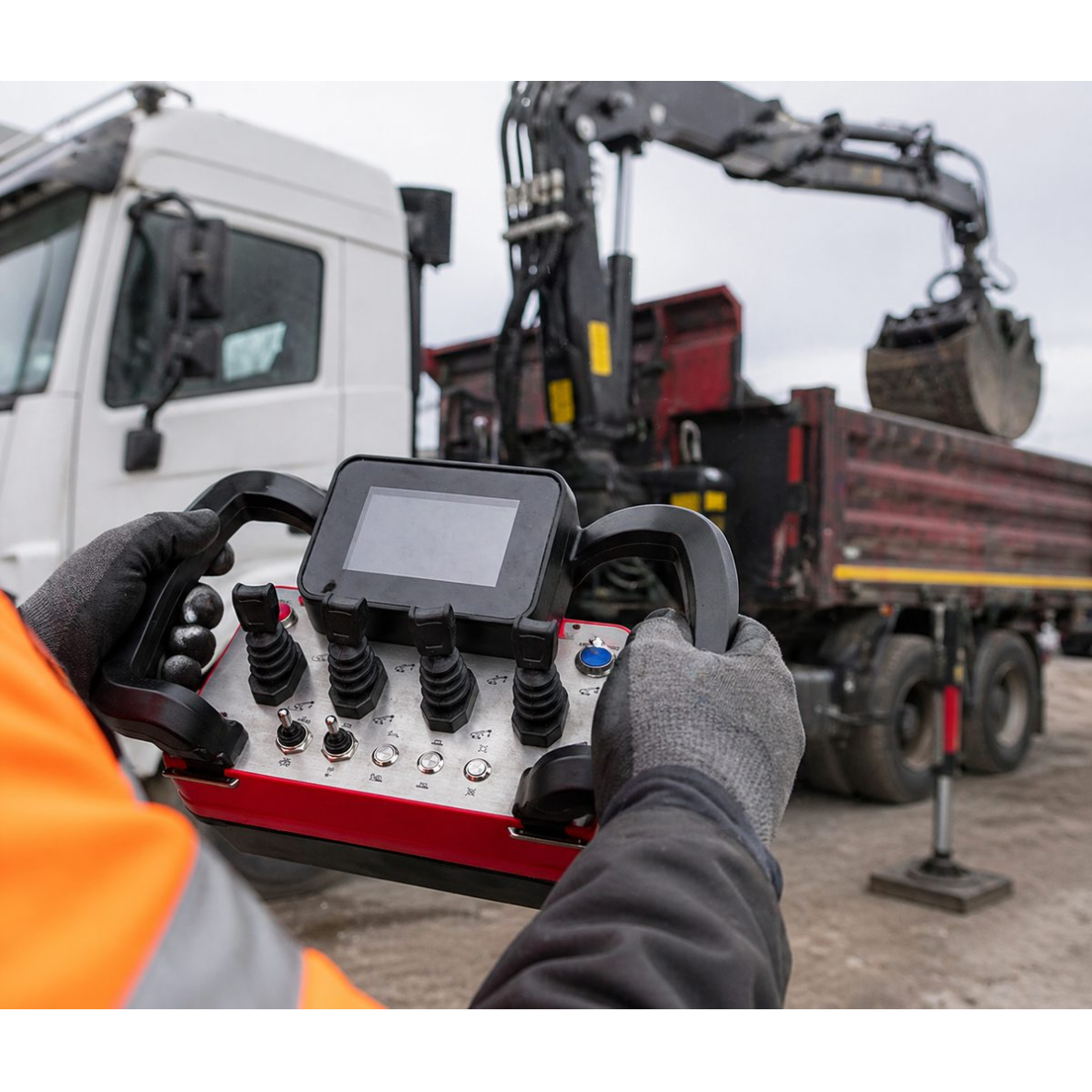

    Если оператор крана-манипулятора сейчас работает, стоя у боковых рычагов, то с ES-YLB24 он может стоять напротив груза. Приёмник подключается к бортовой сети 24 В DC и катушкам распределителя, а аварийный STOP отключает питание клапанов.

    Плюсы

    • 4 рычага для гидравлических функций
    • Поясной корпус с ручками
    • ЖК-дисплей
    • Дальность управления до 500 м
    • Защита IP67

    Минусы / ограничения

    • Только для бортовой сети 24 В DC – для машины 12 В DC выбирайте ES-YLB12
    • Выходы приёмника нужно согласовать с конкретным распределителем (напряжение, ток, тип управления катушек)
    • Для электрических кранов с контакторным управлением лучше подходят ES-D1 или EL-F24-60
    • Поясной пульт больше ручного – с ним работают на ремне

    Замечания по безопасности и монтажу

    • Выходы приёмника управляют катушками распределителя; если ток катушки больше допустимого для выхода – подключайте через промежуточное реле.
    • Питание приёмника – 24 В DC через отдельный предохранитель; катушки должны быть на то же напряжение.
    • Аварийный STOP отключает питание катушек клапанов или привод насоса; при потере связи движение должно остановиться.
    • Используйте распределитель с пружинным возвратом в нейтраль и сохраните предохранительные клапаны гидросистемы.
    • Если у катушек DC нет встроенных гасящих диодов – установите их для защиты выходов приёмника.
    • Перед ремонтом отключите бортовое питание, остановите насос и сбросьте давление в системе.

    Краткое руководство по выбору

    4 рычага
    24 В DC
    до 500 м
    IP67

    Проверьте перед заказом:

    • Бортовое напряжение машины: 24 В DC – ES-YLB24, 12 В DC – ES-YLB12.
    • Тип катушек распределителя (ON/OFF или пропорциональные), напряжение и ток – пришлите данные гидроблока, подберём выходы.
    • Убедитесь, что радиочастота пульта разрешена в вашей стране.

    Частые вопросы

    Чем отличаются ES-YLB24 и ES-YLB12?
    Только напряжением питания: ES-YLB24 – 24 В DC, ES-YLB12 – 12 В DC. Выбирайте по бортовой сети машины.
    Подходит ли для пропорциональных клапанов?
    Перед заказом согласуйте тип выходов с гидроблоком. Пришлите модель распределителя или данные катушек – подскажем.
    Что происходит при потере радиосвязи?
    Выходы приёмника должны отключиться, золотники вернуться в нейтраль, движение остановиться. Проверьте это при пусконаладке.
    На каком расстоянии работает?
    До ~500 м на открытом пространстве. Среди металлоконструкций и зданий дальность меньше.
    Можно ли подключить двигатель насоса прямо к приёмнику?
    Нет. Привод насоса включайте через реле или контактор, а выходы приёмника – для цепи управления и катушек.
    Подходит ли для работы на улице?
    Да, защита IP67 позволяет работать в дождь и пыль. Антенну приёмника устанавливайте открыто, не за металлическими щитами.

    ES-YLB24 – радиоуправление гидравлической техникой

    Поясной пульт с 4 рычагами и ЖК-дисплеем, 24 В DC, до 500 м, IP67. Перед заказом согласуйте выходы с распределителем.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
