    Импульсный блок питания | 24VDC | 40W | 1,67A | 85-264VAC | RJ45 Power over Modbus | IP30 | на DIN-рейку | Sentera Controls | DRPS8-24-40

    Артикул: DRPS8-24-40
    Задать вопрос об этом товаре
    Цена 93.92 € с НДС
    ( 77.62 € без НДС )
    146.52 € Сэкономьте 52.60 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Импульсный блок питания | 24VDC | 40W | 1,67A | 85-264VAC | RJ45 Power over Modbus | IP30 | на DIN-рейку | Sentera Controls | DRPS8-24-40

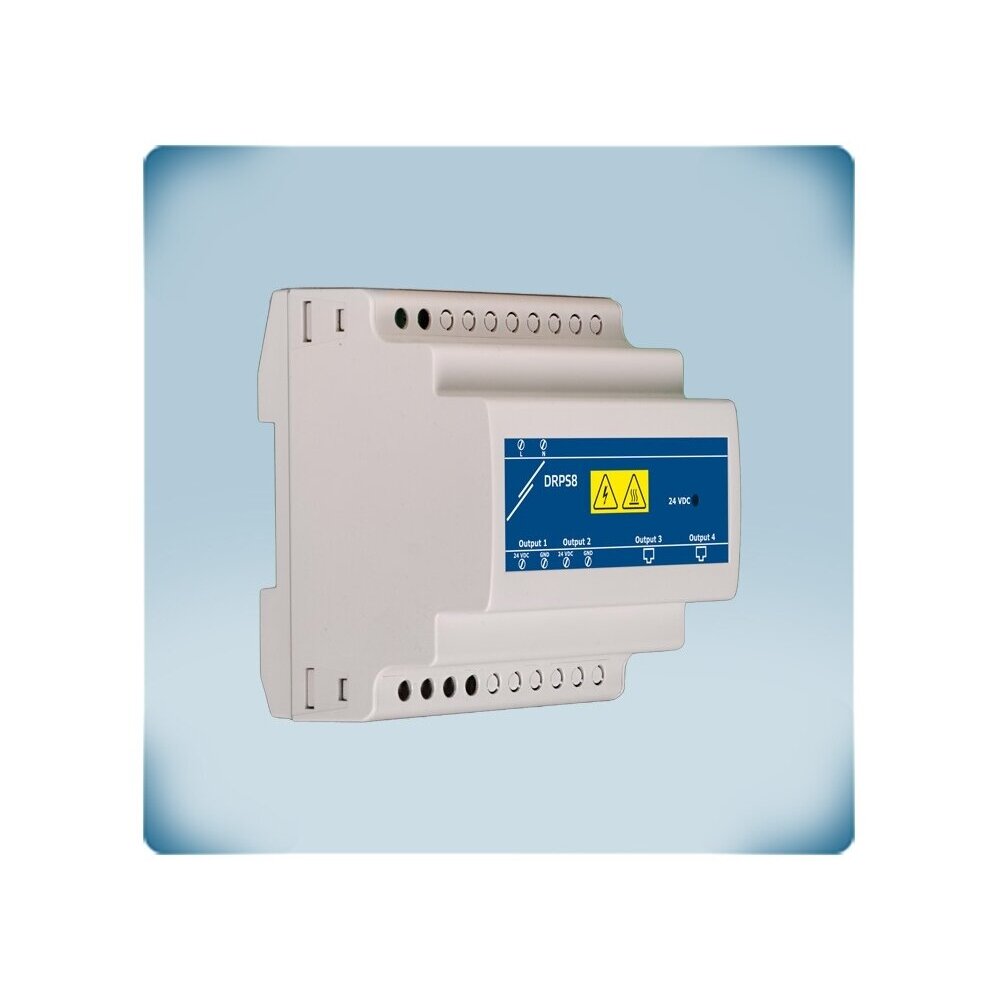

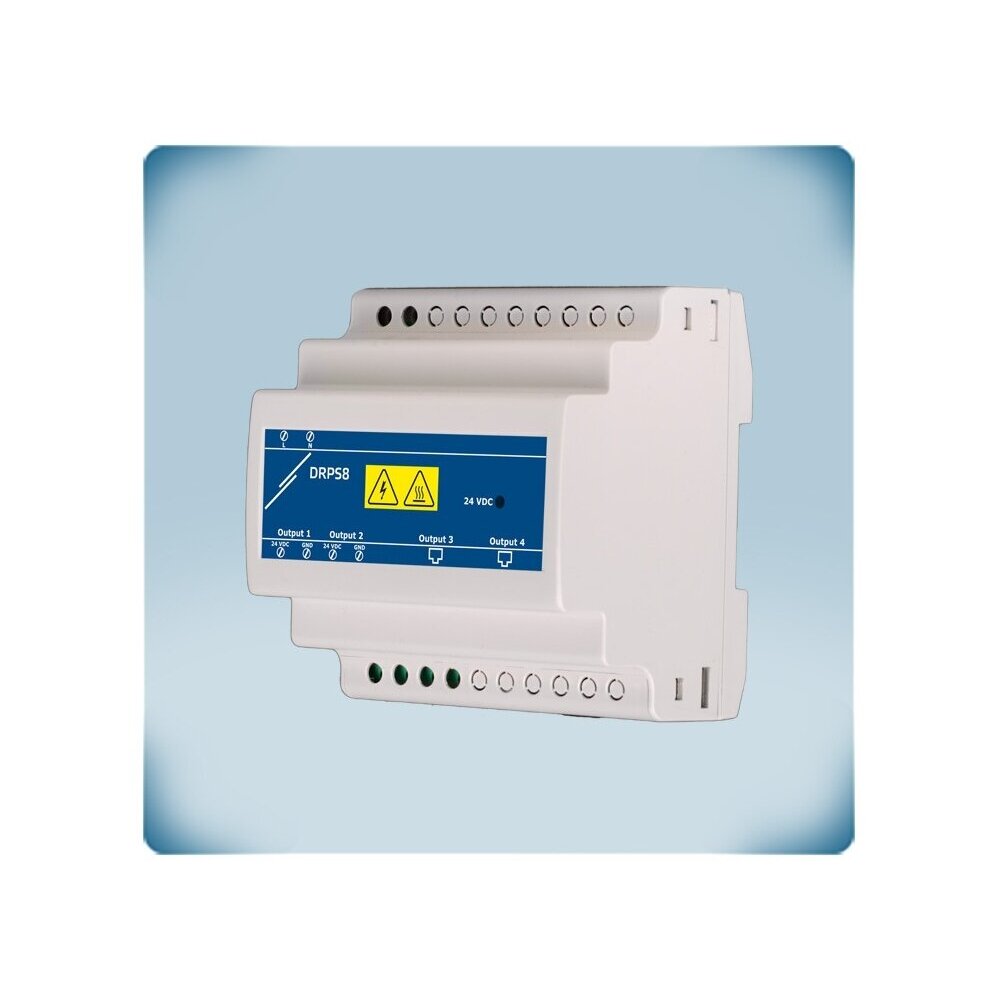

    DRPS8-24-40 – импульсный (switch-mode) блок питания Sentera Controls, преобразующий сетевое напряжение 85–264 VAC в стабильное 24 VDC, до 40 W (Imax 1,67 A). Монтируется на DIN-рейку, имеет два клеммных и два выхода RJ45 – 24 VDC можно распределять и кабелем Power over Modbus.

    Главное:
    Датчики, контроллеры и пульты управления Sentera необходимо питать напряжением 24 VDC. Этот блок питания предназначен именно для этого: через разъём RJ45 по одному кабелю можно передавать питание и линию Modbus RTU, поэтому монтаж получается быстрее и аккуратнее.
    Выход
    24 VDC, 40 W (1,67 A)
    Вход
    85–264 VAC, 50–60 Hz
    Соединения
    2 × клеммы + 2 × RJ45
    Защита
    IP30, DIN-рейка

    Принцип работы

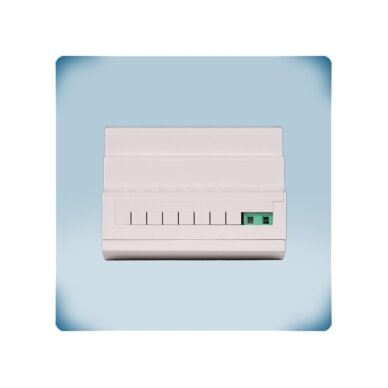

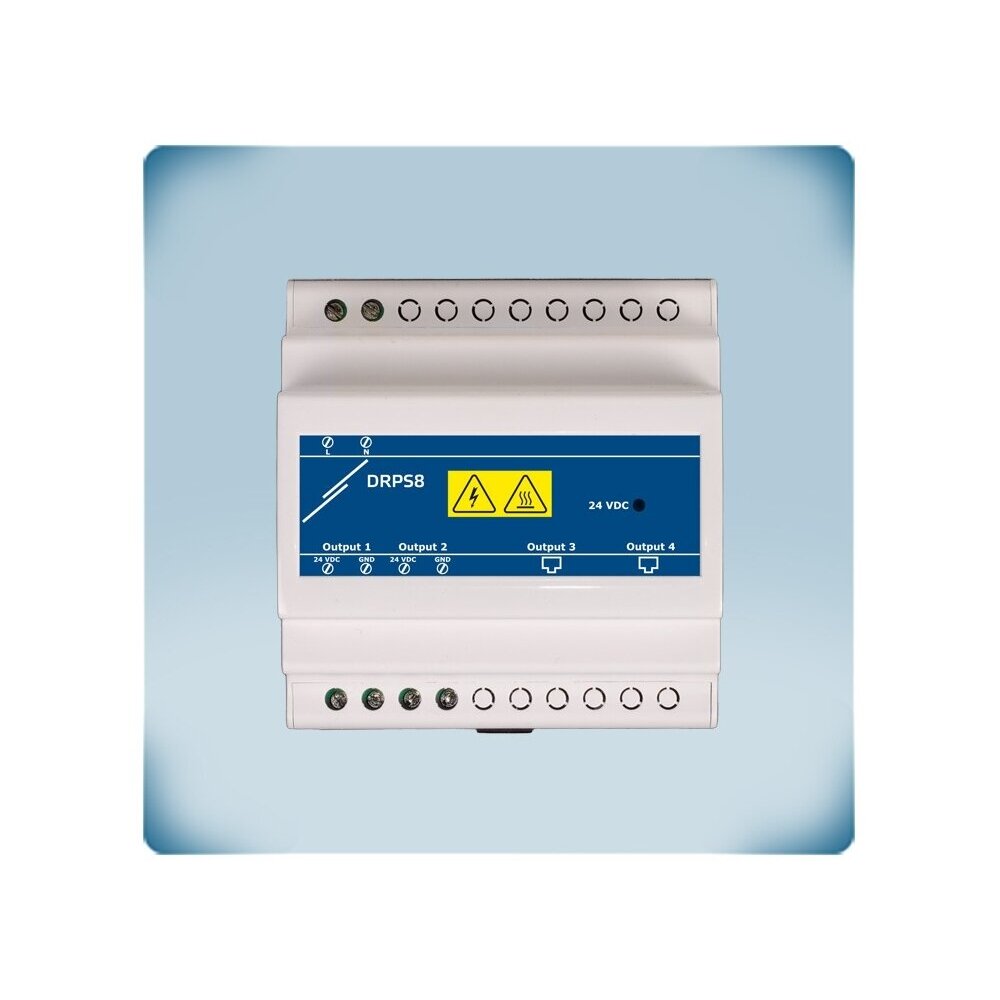

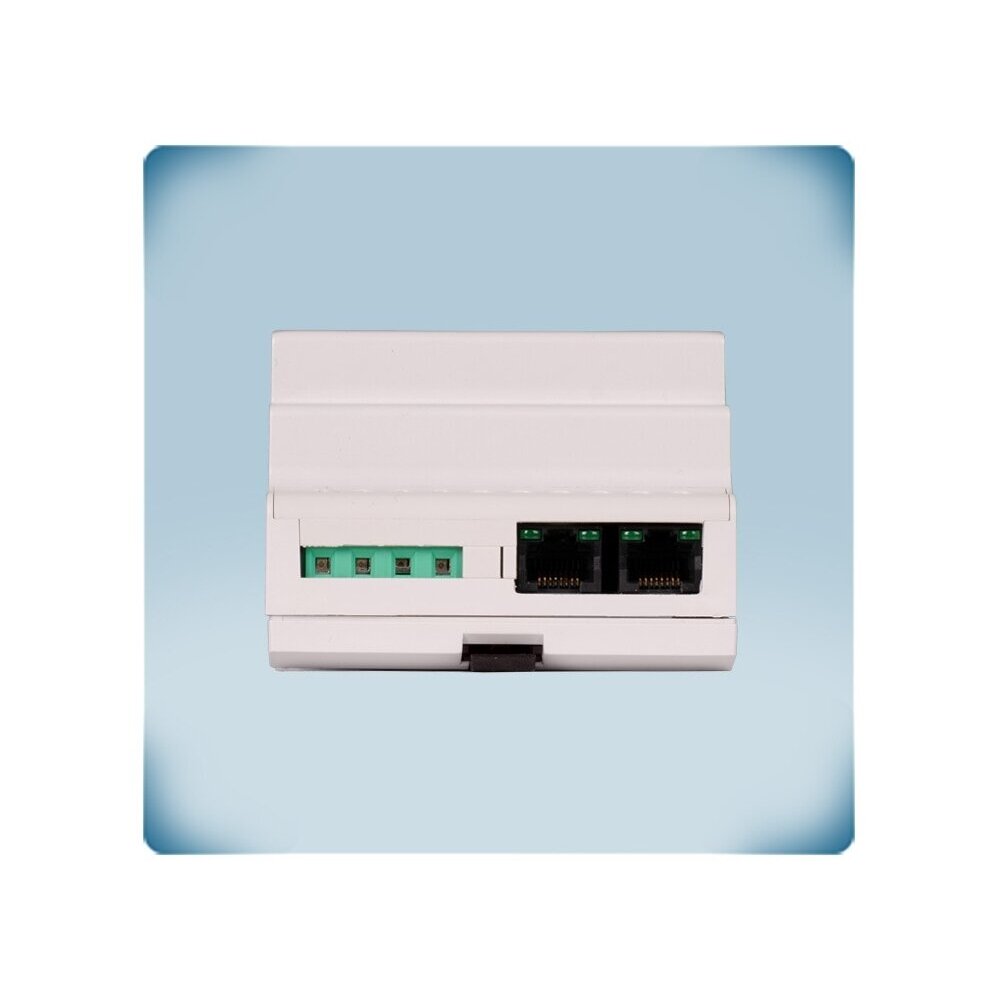

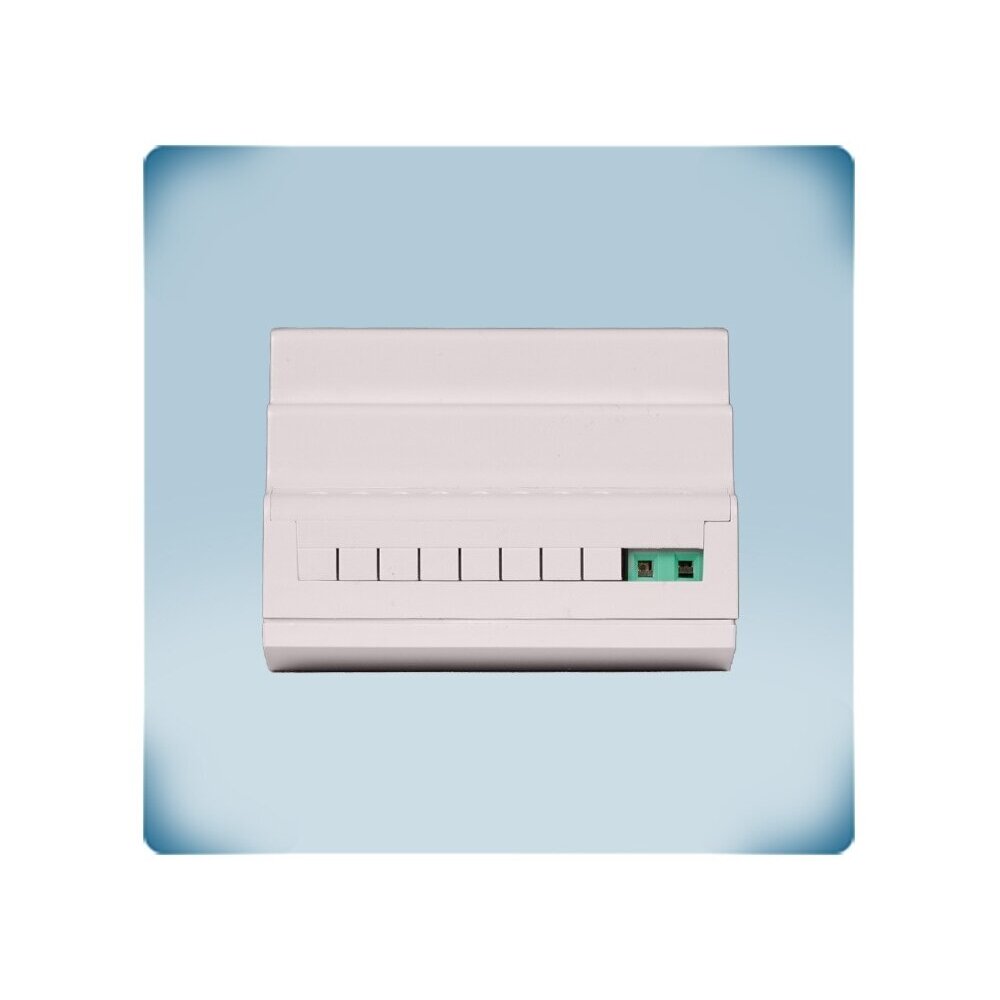

    Источник монтируется на DIN-рейку в щите. К клеммам L и N подключается напряжение сети 85–264 VAC, 50–60 Hz. Выходы: 1 и 2 – клеммы (+24 V, GND), 3 и 4 – гнёзда RJ45 (контакт 1 – 24 VDC, 3 – Modbus A, 5 – Modbus /B, 7 – GND). Клеммный блок дублирует разъём RJ45 – общая нагрузка равна сумме нагрузок всех выходов и не должна превышать 40 W.

    Импульсный преобразователь формирует стабильное напряжение 24 VDC. По сравнению с линейными источниками такой блок питания эффективнее, меньше нагревается, легче и компактнее. Защита от перенапряжения и перегрузки работает в режиме «hiccup»: при перегрузке источник кратковременно отключается и пытается включиться снова, а после устранения неисправности работа восстанавливается автоматически.

    Результат – датчики, контроллеры и пульты управления Sentera получают стабильное напряжение 24 VDC от одного источника, а после перегрузки работа восстанавливается без вмешательства человека. Примечание инженера: при расчёте нагрузки суммируйте максимальные мощности всех подключённых устройств и оставьте запас.

    Чем полезен DRPS8-24-40?
    Один блок питания 24 VDC / 40 W для группы из нескольких датчиков или контроллеров Sentera, с разъёмом RJ45 Power over Modbus и автоматической защитой от перегрузки.

    Технические характеристики

    Тип товара Импульсный блок питания 24 VDC
    Производитель / код Sentera Controls / DRPS8-24-40
    Входное напряжение 85–264 VAC, 50–60 Hz
    Выходное напряжение 24 VDC
    Макс. выходной ток 1,67 A
    Мощность 40 W
    Выходы 2 × клеммы (+24 V, GND), 2 × RJ45 (1 – 24 VDC, 3 – A, 5 – /B, 7 – GND)
    Защита От перенапряжения и перегрузки (режим hiccup, автоматическое восстановление)
    Индикация Зелёный светодиод – напряжение на выходе есть
    Корпус ABS, серый (RAL 7035)
    Класс защиты IP30
    Монтаж DIN-рейка
    Длина зачистки провода 8 mm
    Рабочая среда -30…+40 °C, 20–90 % rH без конденсации
    Масса 0,23 kg (нетто)
    Соответствие LVD 2014/35/ЕС, EMC 2014/30/ЕС, RoHS

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • 24 VDC / 40 W – питает несколько датчиков, контроллеров или пультов управления Sentera.
    • Широкий диапазон входа 85–264 VAC – подходит для нестабильной сети и разных стран.
    • RJ45 Power over Modbus – питание и Modbus RTU по одному кабелю.
    • Защита hiccup – при перегрузке или коротком замыкании отключается и восстанавливается автоматически.
    • LED-индикация – сразу видно, есть ли напряжение на выходе.

    Где применяется?

    • Щиты автоматики с DIN-рейкой
    • Шкафы управления вентиляцией и отоплением
    • Питание нескольких датчиков и контроллеров Sentera в сети Modbus
    • Линии Modbus RTU с кабелями Power over Modbus
    • Питание 24 VDC регуляторов давления типа F (HPSPF, DPSPF, HPSAF, DPSAF, SPS2F)
    • Питание группы датчиков давления или CO₂ общей мощностью до 40 W

    Использование по необходимости

    Для сборщика щитов автоматики.
    Корпус на DIN-рейку и длина зачистки провода 8 mm позволяют аккуратно выполнить распределение 24 VDC в щите.
    Для интегратора сети Modbus.
    Два разъёма RJ45 одним кабелем передают 24 VDC и линию Modbus RTU (A, /B) на другие устройства Sentera.
    Для проектировщика шкафов управления вентиляцией.
    Широкий вход 85–264 VAC и мощность 40 W (1,67 A) позволяют от одного источника питать несколько датчиков и контроллеров.

    Практическое применение

    Если в щите автоматики нужно запитать устройства Sentera сети Modbus RTU, то DRPS8-24-40 на DIN-рейке через два разъёма RJ45 одним кабелем передаёт 24 VDC и линию A, /B, а общая нагрузка всех четырёх выходов не должна превышать 40 W.

    Руководство по применению: как используется на практике

    DRPS8-24-40 применяется в разных системах – меняются только подключаемые устройства и способ подключения:

    Объект Что подключается Результат Примечание монтажника
    Щит автоматики DIN-рейка, L / N от автоматического выключателя в щите Аккуратное распределение 24 VDC в щите Зачищайте провода на 8 mm
    Группа датчиков давления или CO₂ Датчики (напр., HPS-2, DPS-2) → клеммы +24 V / GND Все датчики питаются от одного блока питания Просуммируйте мощности датчиков – до 40 W
    Сеть Modbus с RJ45 Устройство Sentera с RJ45 → разъём RJ45 Питание и Modbus RTU одним кабелем Клеммы и RJ45 соединены параллельно – нагрузка общая
    Контроллер давления с EC-вентилятором Контроллер HPSPF / DPSPF → +24 V, GND Контроллер получает стабильные 24 VDC Контроллеры типа F подключайте 4 проводами

    Как выбрать блок питания

    Место монтажа Рекомендуемая модель
    Щит, DIN-рейка (IP30) DRPS8-24-40 (24 VDC, 40 W, DIN) ← эта модель
    На стену, влажная среда (IP65) SEPS8-24-40 (24 VDC, 40 W, IP65)
    Правило: сумма максимальных мощностей всех подключённых устройств не должна превышать 40 W (1,67 A при 24 VDC); нагрузки клеммных и RJ45-выходов суммируются. Место монтажа выбирайте по среде: в щите – версия DIN, во влажном помещении – версия IP65.
    Когда выбрать другое решение: для влажной среды или настенного монтажа – SEPS8-24-40 (IP65).

    Преимущества

    • 24 VDC, 40 W
    • Широкий вход 85–264 VAC
    • RJ45 Power over Modbus
    • Защита hiccup с автоматическим восстановлением
    • IP30 и монтаж на DIN-рейку

    Недостатки / ограничения

    • Мощность ограничена 40 W – для больших нагрузок нужно несколько источников
    • Выходное напряжение нерегулируемое (24 VDC)
    • IP30 – только для щитов и сухих помещений
    • Рабочая температура до +40 °C

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик при отключённом сетевом напряжении.
    • Сетевое напряжение 85–264 VAC подключается только к клеммам L и N.
    • Общая нагрузка клемм и выходов RJ45 не должна превышать 40 W.
    • Рабочая среда -30…+40 °C, 20–90 % rH без конденсации.
    • Блок питания IP30 – монтируйте только в закрытом щите.

    Краткое руководство по выбору

    24 VDC
    40 W
    85–264 VAC
    RJ45
    IP30
    Подходит, когда нужно:
    • питать датчики, контроллеры и пульты Sentera напряжением 24 VDC;
    • распределять питание по кабелям RJ45 Power over Modbus;
    • монтировать блок питания в щите на DIN-рейку.
    Проверьте перед использованием:
    • суммарную мощность всех устройств (до 40 W);
    • место монтажа и требуемый класс защиты;
    • подключаются ли устройства клеммами или кабелем RJ45.
    Важное напоминание: DRPS8-24-40 – источник 24 VDC; для устройств, требующих питания AC (24 VAC), он не подходит.

    FAQ

    Сколько датчиков можно подключить?
    Столько, чтобы их суммарная максимальная мощность не превышала 40 W.
    Для чего предназначен разъём RJ45?
    Power over Modbus – для передачи питания 24 VDC и линии Modbus RTU одним кабелем.
    Что происходит во время перегрузки?
    Блок питания работает в режиме hiccup и после устранения неисправности восстанавливается автоматически.
    Можно ли монтировать во влажном помещении?
    Нет, DRPS8-24-40 имеет IP30 – для влажных мест выбирайте SEPS8-24-40 (IP65).
    Подходит ли для устройств с питанием 24 VAC?
    Нет, выход только 24 VDC, поэтому источник не подходит для устройств, требующих питания 24 VAC.
    В каких условиях работает источник питания?
    Рабочая среда -30…+40 °C, 20–90 % rH без конденсации.

    Импульсный блок питания | 24VDC | 40W | 1,67A | 85-264VAC | RJ45 Power over Modbus | IP30 | на DIN-рейку | Sentera Controls | DRPS8-24-40

    Sentera DRPS8-24-40 – импульсный блок питания 24 VDC / 40 W с входом 85–264 VAC, разъёмом RJ45 Power over Modbus, корпусом IP30 и защитой hiccup – для питания датчиков и контроллеров Sentera.
