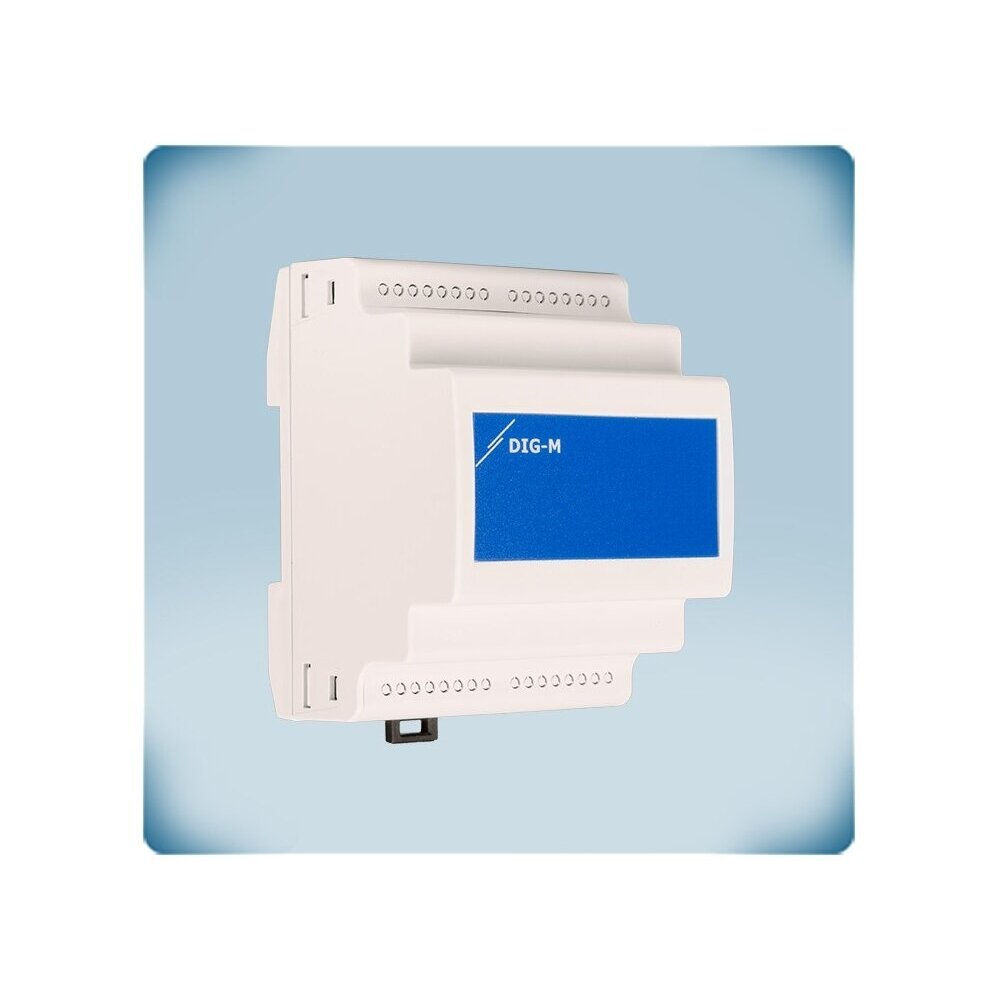

    Интернет-модуль SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | DIN-рейка | IP20 | Sentera Controls | DIG-M-2

    Артикул: DIG-M-2
    Задать вопрос об этом товаре
    Цена 263.42 € с НДС
    ( 217.70 € без НДС )
    410.93 € Сэкономьте 147.51 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Интернет-модуль SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | DIN-рейка | IP20 | Sentera Controls | DIG-M-2

    DIG-M-2 – интернет-модуль (шлюз) Sentera Controls, который подключает одно устройство Sentera или всю их сеть Modbus RTU к облаку SenteraWeb. Подключение к интернету – по проводному Ethernet или беспроводному Wi-Fi, монтаж – на DIN-рейку, класс защиты IP20.

    Главное:
    Шлюз превращает местную автоматику вентиляции в систему с удалённым обслуживанием: настройки можно менять из офиса, данные регистрируются в облаке, а о загрязнённом фильтре или неисправности двигателя вы узнаёте по уведомлению, а не по звонку клиента.
    Интернет-соединение
    Ethernet или Wi-Fi
    Modbus
    2 канала Modbus RTU (RS485)
    Питание
    24 VDC PoM, Imax 330 mA
    Монтаж / защита
    DIN-рейка, IP20

    Принцип работы

    Модуль монтируется на DIN-рейку и питается 24 VDC по Modbus (PoM, Imax 330 mA) по тому же кабелю UTP, по которому передаются данные; имеет 3 гнезда RJ45 – для подчинённых устройств, главного контроллера или BMS и Ethernet-интернета – а также выход 24 VDC для вспомогательных устройств. Интернет подключается кабелем Ethernet или по Wi-Fi (2,4 GHz).

    По главному (master) каналу Modbus RTU модуль опрашивает подключённые регуляторы, датчики и контроллеры Sentera, а ко второму (slave) каналу сам доступен с главного контроллера или BMS, поэтому SenteraWeb и существующая автоматика работают совместно. Данные передаются по протоколу MQTT, поддерживаются режимы клиента TCP, UDP и HTTP; часы реального времени имеют резервную батарею, программное обеспечение обновляется через интернет. Внутренняя резервная память сохраняет данные при временном пропадании интернета.

    Результат – через SenteraWeb изменяются уставки, пределы и параметры подключённых устройств, устанавливаются обновления программного обеспечения, регистрируются данные, а предупреждения (например, загрязнённый фильтр, неисправность двигателя) приходят без выезда на объект.

    Чем полезен DIG-M-2?
    Один модуль даёт удалённый доступ ко всей системе Sentera Modbus – меньше сервисных выездов, быстрее диагностика неисправностей и история данных для клиента.

    Технические характеристики

    Тип товара Интернет-модуль (шлюз) SenteraWeb
    Производитель / код Sentera Controls / DIG-M-2
    Питание 24 VDC через Modbus (PoM), Imax 330 mA
    Выход для вспомогательных устройств 24 VDC
    Интернет-соединение Ethernet или Wi-Fi
    Modbus 2 канала Modbus RTU (RS485): для подчинённых устройств и главного контроллера / BMS

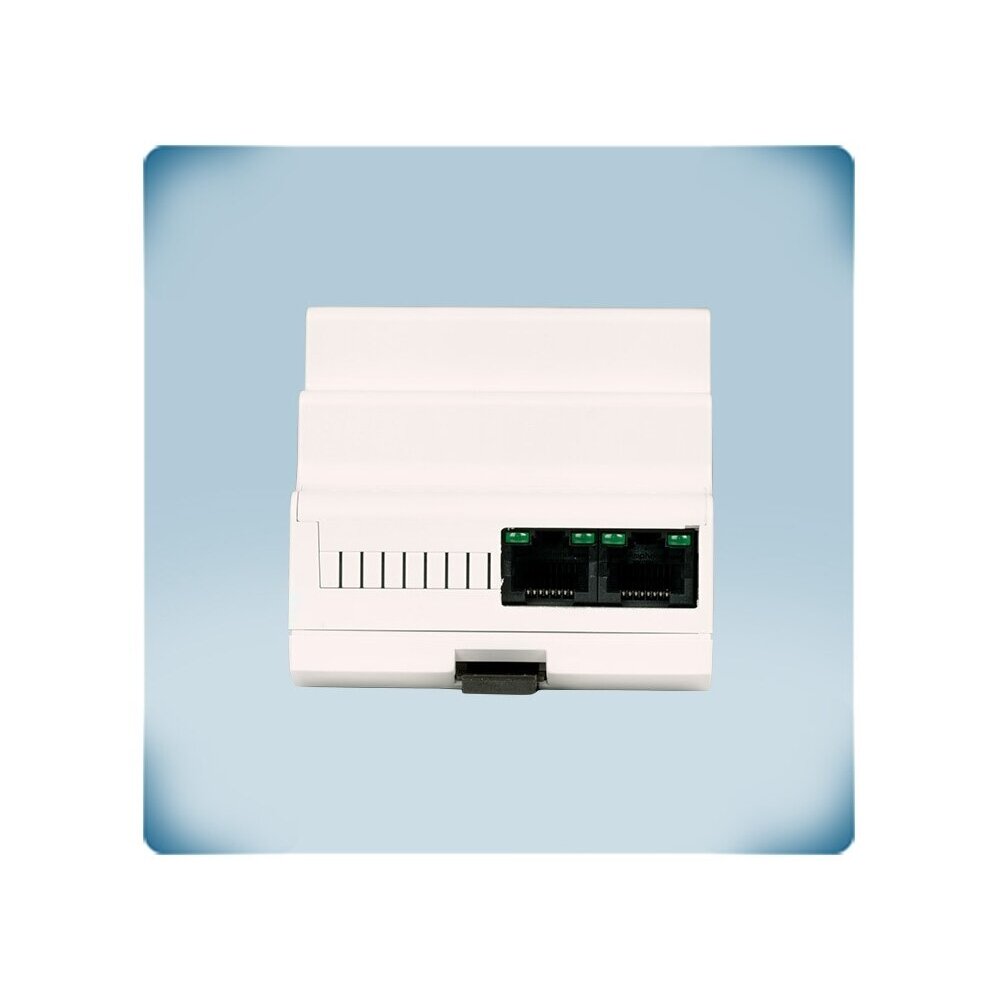

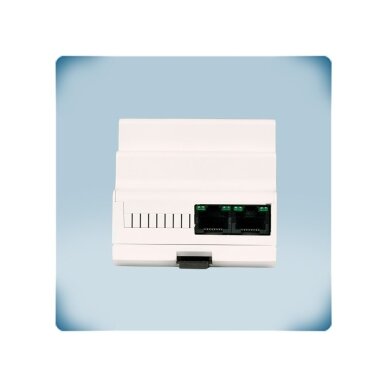

    Соединения 3 разъёма RJ45: для вспомогательных устройств / PoM, главного контроллера или BMS / PoM, интернета (Ethernet)
    Протоколы MQTT; режимы клиента TCP, UDP, HTTP
    Облако SenteraWeb
    Часы Часы реального времени с резервной батареей
    Обновление Программное обеспечение обновляется через интернет
    Сброс PROG P1: перемычка 1–2 ≥5 s – сброс параметров связи Modbus; 3–4 – режим обновления программного обеспечения; удаление сети Wi-Fi – удерживать 4 s
    IP-адрес по умолчанию 192.168.1.123 (после сброса Wi-Fi)
    Дополнительно Внутренняя резервная память – данные сохраняются при потере интернета
    Монтаж DIN-рейка
    Корпус ABS, UL94-V0, серый RAL 7035
    Класс защиты IP20
    Рабочая среда -40…+85 °C, 5–85 % rH без конденсации
    Масса 0,13 kg нетто
    Упаковка упаковка 100 × 75 × 81 mm
    Соответствие EMC 2014/30/ЕС, RED 2014/53/ЕС (EN 300 328, ETSI EN 301 489-1/-17), EN 60950-1, EN 62311, WEEE, RoHS, EN IEC 63000

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Доступ к SenteraWeb – Конфигурирование и мониторинг устройств Sentera через интернет.
    • Два канала Modbus RTU – SenteraWeb и BMS / главный контроллер могут одновременно работать с одной и той же системой.
    • Предупреждения и уведомления – например, загрязнённый фильтр или неисправность двигателя – сообщение приходит без визита на объект.
    • Регистрация данных – история измерений и состояний в базе данных SenteraWeb.
    • Удалённое обновление – программное обеспечение и параметры подключённых устройств обновляются через SenteraWeb.
    • Питание PoM – 24 VDC и Modbus по одному кабелю UTP; выход 24 VDC для вспомогательных устройств.
    • MQTT, клиент TCP / UDP / HTTP – стандартные протоколы интернет-связи.
    • Резервная память – при потере интернета данные сохраняются в модуле.
    • Часы реального времени – с резервной батареей – правильные временные метки данных.

    Где применяется?

    • Системы вентиляции с регуляторами и датчиками Sentera, требующие удалённого мониторинга
    • Щиты автоматики – монтаж на DIN-рейку рядом с другими модулями Sentera DIN
    • Коммерческие помещения, школы, офисы – сообщения о состоянии фильтров и вентиляторов
    • Сельскохозяйственные здания, теплицы, склады без постоянного персонала
    • Объекты, где уже есть BMS, но нужен и доступ SenteraWeb
    • Сервисные договоры – удалённая диагностика и изменение настроек
    • Объекты, где Wi-Fi нестабилен – проводное соединение Ethernet

    Использование по необходимости

    Для сервисной компании по вентиляции.
    Состояние системы видно из офиса, а при пропадании интернета данные сохраняются в памяти модуля.
    Для интегратора BMS коммерческих зданий.
    Второй канал Modbus позволяет оставить BMS главным контроллером и одновременно использовать SenteraWeb.
    Для администратора здания.
    Получает уведомления о фильтрах и неисправностях по надёжному проводному соединению Ethernet.

    Практическое применение

    Если BMS офисного здания уже управляет регуляторами Sentera по Modbus, а сервисная компания хочет получать уведомления о загрязнении фильтров, то DIG-M-2 включается в щите между BMS (канал slave) и устройствами Sentera (канал master), подключается кабелем Ethernet, и данные поступают в SenteraWeb без отключения BMS.

    Руководство по применению: как используется на практике

    DIG-M-2 всегда стоит между сетью Sentera Modbus и интернетом – меняется только подключаемое оборудование:

    Объект Что подключается Результат Примечание монтажника
    Офис, школа – вентиляция по CO₂ Датчики CO₂ и регуляторы скорости Sentera → канал Modbus для подчинённых устройств Вентиляция работает по потребности, история CO₂ и настройки – SenteraWeb Каждому устройству – уникальный адрес Modbus
    Здание с BMS BMS → второй канал Modbus; устройства Sentera → основной канал BMS и SenteraWeb работают вместе, не конфликтуя за линию Параметры связи канала BMS согласуйте с BMS
    Канальная система с фильтрами Датчик дифференциального давления Sentera по Modbus При загрязнении фильтра приходит уведомление Порог предупреждения задайте в SenteraWeb
    Теплица, склад, хозяйственное здание Датчики температуры / влажности и регуляторы Sentera Микроклимат контролируется удалённо, аварийные сигналы – уведомлениями Там, где Wi-Fi слабый, используйте кабель Ethernet
    Модернизация существующей системы Sentera Модуль включается в существующую линию Modbus PoM Система получает удалённый доступ без замены устройств Проверьте запас мощности источника PoM

    Как выбрать интернет-модуль

    Место монтажа / интернет-соединение Рекомендуемая модель
    Щит (DIN-рейка); Ethernet или Wi-Fi DIG-M-2 (DIN, Ethernet / Wi-Fi, IP20) ← эта модель
    Щит (DIN-рейка); только Wi-Fi DIGWM (DIN, Wi-Fi, IP30)
    На стену; Ethernet или Wi-Fi SIG-M-2 (настенный, Ethernet / Wi-Fi, IP54)
    На стену, более сложная среда; только Wi-Fi SIGWM (настенный, Wi-Fi, IP65)
    Правило: сначала определите место монтажа (щит – модели DIN DIG-M-2 / DIGWM, стена – SIG-M-2 / SIGWM), затем подключение к интернету: если на объекте можно проложить кабель Ethernet – выбирайте модель с Ethernet (DIG-M-2, SIG-M-2); если только Wi-Fi – DIGWM или SIGWM. Для более влажной или запылённой среды – настенные модели с IP54 / IP65.
    Когда выбрать другое решение: для местного конфигурирования с компьютера – CNVT-USB-RS485-V2 / CNVT-USB-RS485-SET; для питания и распределения PoM – PDM-8-MB, MDB-M-6, DMDBM22.

    Преимущества

    • Удалённый мониторинг и конфигурирование через SenteraWeb
    • Связь Ethernet или Wi-Fi
    • 2 канала Modbus RTU – совместимо с BMS
    • Сообщения о неисправностях и фильтрах
    • Питание по Modbus (PoM) – один кабель UTP
    • Часы с резервной батареей, обновление через интернет
    • Корпус IP20, монтаж – DIN-рейка

    Недостатки / ограничения

    • Требуется интернет-соединение на объекте
    • Предназначен для устройств Sentera и платформы SenteraWeb
    • Больший ток потребления (до 330 mA), чем у Wi-Fi модуля DIGWM (35 mA)
    • IP20 – монтировать в щите; без щита – настенный SIG-M-2 (IP54)

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик или специалист по автоматике при отключённом питании.
    • Не подключайте одновременно две цепи к блоку питания PoM – можно повредить устройство и (или) блок питания.
    • Используйте в среде -40…+85 °C, 5–85 % rH без конденсации.
    • Перемычки PROG и переключатель сброса используйте только согласно инструкции – они изменяют настройки связи и могут разорвать соединение Wi-Fi.

    Краткое руководство по выбору

    SenteraWeb
    Ethernet / Wi-Fi
    2×Modbus RTU
    24 VDC PoM
    IP20
    DIN
    Подходит, когда нужно:
    • подключать устройства Sentera к SenteraWeb и наблюдать за ними удалённо;
    • получать предупреждения о фильтрах и неисправностях;
    • согласовать SenteraWeb с существующей BMS через второй канал Modbus.
    Проверьте перед использованием:
    • есть ли в месте монтажа стабильная связь Ethernet или Wi-Fi;
    • достаточен ли запас мощности у блока питания PoM;
    • имеют ли все подключаемые устройства уникальные адреса Modbus.
    Важное напоминание: DIG-M-2 не является регулятором – он лишь предоставляет системе Sentera Modbus доступ к интернету и SenteraWeb.

    FAQ

    Можно ли использовать вместе с BMS?
    Да, у модуля есть второй канал Modbus RTU, через который к нему обращается главный контроллер или BMS.
    Как питается модуль?
    Модуль питается 24 VDC по Modbus (PoM) по тому же кабелю UTP, по которому передаются данные, и потребляет до 330 mA.
    Можно ли получать уведомления о неисправностях?
    Да, через SenteraWeb приходят предупреждения, например о загрязнённом фильтре или неисправности двигателя.
    Есть ли разъём Ethernet?
    Да, интернет можно подключить кабелем Ethernet или по Wi-Fi (2,4 GHz).
    Что делать после смены сети Wi-Fi?
    Удерживая переключатель сброса 4 с, вы разрываете текущее соединение Wi-Fi, и модуль возвращается к заводскому IP-адресу для нового подключения.
    Где монтировать?
    На DIN-рейку в щите автоматики, рабочая среда -40…+85 °C.

    Интернет-модуль SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | DIN-рейка | IP20 | Sentera Controls | DIG-M-2

    Sentera DIG-M-2 – интернет-модуль, подключающий устройства Sentera Modbus RTU к SenteraWeb: Ethernet или Wi-Fi, 2 канала Modbus, 24 VDC PoM, IP20, монтаж на DIN-рейку, удалённый мониторинг и уведомления.
