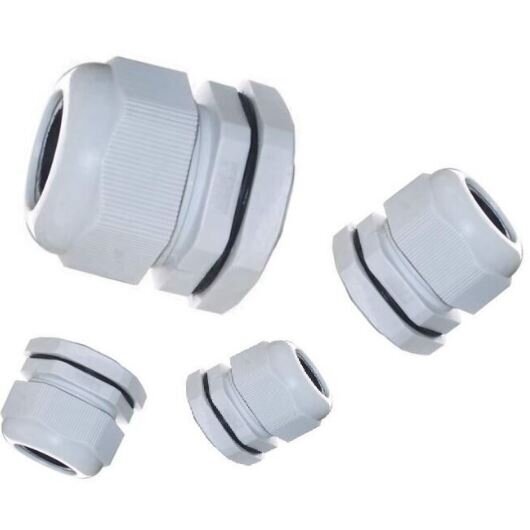

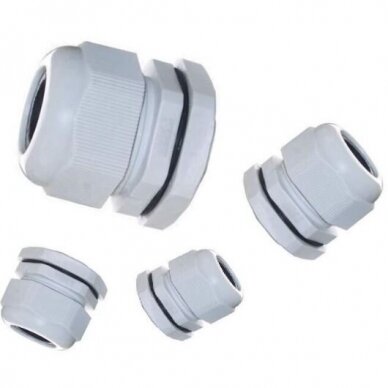

  • Новый товар   Кабельный ввод (сальник) с гайкой и прокладкой | PG42 | для кабеля Ø32–38 мм | серый | IP68 | 4772124000919

    Кабельный ввод (сальник) с гайкой и прокладкой | PG42 | для кабеля Ø32–38 мм | серый | IP68 | 4772124000919

    Артикул: 00919
    Штрих-код: 4772124000919
    Задать вопрос об этом товаре
    Цена 1.75 € с НДС
    ( 1.45 € без НДС )
    Не подходит цена? Предложи свою!

    Пластиковый кабельный ввод (сальник) PG42 с контргайкой и прокладкой для ввода круглого кабеля Ø32–38 мм в щиты и распределительные коробки. При правильном монтаже обеспечивает герметичность IP68.

  • Описание

    Кабельный ввод (сальник) с гайкой и прокладкой | PG42 | для кабеля Ø32–38 мм | серый | IP68 | 4772124000919

    Кабельный ввод (сальник) PG42 предназначен для герметичного ввода круглого кабеля Ø32–38 мм в электрический щит, распределительную или соединительную коробку. В комплект входят контргайка и прокладка, поэтому отверстие уплотняется с двух сторон: вокруг кабеля и между вводом и стенкой корпуса.

    Главное:
    Кабельный ввод — самое слабое место любого щита: через неуплотнённое отверстие проникают влага, пыль и конденсат, а кабель со временем начинает смещаться и тереться о край отверстия. Правильно подобранный по диаметру кабеля и затянутый сальник сохраняет класс IP корпуса и механически фиксирует кабель.
    Размер резьбы
    PG42
    Диаметр кабеля
    Ø32–38 мм
    Герметичность
    IP68 (при правильном монтаже)
    Комплектация
    ввод + гайка + прокладка

    Принцип работы

    Ввод устанавливается в просверленное отверстие в стенке корпуса. Снаружи под его буртик кладётся прокладка, а изнутри накручивается контргайка. Так ввод плотно прижимается к стенке и отверстие герметизируется.

    Кабель пропускается через ввод, после чего затягивается его колпачковая гайка. Внутренняя уплотнительная вставка равномерно обжимает оболочку кабеля, заполняет зазор и фиксирует кабель, чтобы он не смещался в отверстии.

    Результат: герметичный, аккуратный кабельный ввод, который сохраняет класс защиты корпуса и не пропускает влагу в щит.

    Чем полезен ввод PG42?
    Он охватывает диапазон Ø32–38 мм. Он предназначен для более толстых силовых и вводных кабелей, питающих щиты и мощное оборудование. Фактический наружный диаметр кабеля всегда проверяйте по данным производителя кабеля.

    Технические характеристики

    Тип товара Пластиковый кабельный ввод (сальник) с гайкой и прокладкой
    Код товара 00919
    Штрихкод (EAN) 4772124000919
    Резьба PG42
    Наружный диаметр резьбы 54 мм (по DIN 40430)
    Диаметр уплотняемого кабеля 32–38 мм
    Класс защиты IP68 (если диаметр кабеля в пределах диапазона и ввод правильно затянут)
    Материал корпуса Пластик
    Цвет Серый
    Комплектация Ввод с колпачковой гайкой и уплотнительной вставкой, контргайка, прокладка
    Тип кабеля Круглый, один кабель на ввод
    Монтаж В просверленное отверстие в стенке корпуса, фиксация контргайкой изнутри

    Основные функции

    • Герметизирует кабельный ввод – влага и пыль не попадают в щит или коробку.
    • Уплотняет само отверстие – прокладка между вводом и стенкой перекрывает путь воде вокруг резьбы.
    • Фиксирует кабель – затянутая вставка не даёт кабелю смещаться и тереться о край отверстия.
    • Сохраняет класс IP корпуса – кабельный ввод не снижает герметичность защищённой коробки.
    • Быстрый монтаж – не нужны клей или герметик, достаточно просверлить отверстие и затянуть.
    • Разборная конструкция – при замене или переподключении кабеля ввод можно ослабить и снова затянуть.

    Где используется?

    • Пластиковые и металлические распределительные щиты
    • Герметичные уличные соединительные и распределительные коробки
    • Щиты автоматики и управления
    • Вводные и силовые кабели в распределительные щиты
    • Коробки питания уличного освещения и прожекторов
    • Сельскохозяйственные, складские и производственные помещения с пылью или влагой
    • Соединительные коробки AC-стороны солнечных электростанций

    Применение по потребностям

    Электрику-монтажнику.
    Аккуратный, быстро монтируемый кабельный ввод, который защищает щит от влаги и не требует герметика.
    Сборщику щитов.
    Одинаковые, стандартизированные вводы для всех кабелей одного диаметра. Это упрощает комплектацию и смету.
    Владельцу усадьбы или хозяйства.
    Уличная коробка или щит в хлеву остаются сухими, снижается риск коррозии и ложных срабатываний УЗО.

    Практическое применение

    Если в распределительный щит нужно ввести силовой кабель с наружным диаметром около 35 мм, ввод PG42 — правильный выбор. Сверлите отверстие по диаметру резьбы, устанавливаете ввод с прокладкой, изнутри накручиваете контргайку, пропускаете кабель и затягиваете колпачковую гайку. Ввод герметичен, кабель не смещается.

    Плюсы

    • Герметичность IP68 при правильном монтаже
    • Контргайка и прокладка уже в комплекте
    • Диапазон 32–38 мм
    • Кабель механически фиксируется
    • Монтаж без клея и герметика
    • Серый цвет подходит к большинству щитов

    Минусы / ограничения

    • Резьба PG не взаимозаменяема с метрической (M)
    • За пределами 32–38 мм герметичность не обеспечивается – для более тонкого кабеля выбирайте PG36 (22–32 мм, код 4772124000902), для более толстого – PG48 (37–44 мм, код 4772124000926)
    • Не подходит для плоских кабелей и нескольких кабелей через одно отверстие
    • Пластиковый: не подходит для ЭМС-экранирования и взрывоопасных (ATEX) зон

    Замечания по безопасности и монтажу

    • По DIN 40430 наружный диаметр резьбы PG42 – 54 мм. Перед сверлением всё равно проверьте резьбу штангенциркулем.
    • Измерьте наружный диаметр кабеля. IP68 обеспечивается, только если он в пределах 32–38 мм.
    • Прокладку устанавливайте с наружной стороны корпуса, под буртиком ввода.
    • Затягивайте колпачковую гайку плотно, но не перетягивайте: перетянутый пластиковый корпус может треснуть.
    • Не оставляйте неиспользуемые отверстия открытыми. Закрывайте их заглушками.
    • Работы со щитами под напряжением выполняет квалифицированный электрик после отключения и проверки отсутствия напряжения.

    Быстрый гид по выбору

    PG42
    Ø32–38 мм
    IP68
    Гайка + прокладка
    Подходит, когда нужно:
    • герметично ввести кабель 32–38 мм в щит или коробку;
    • сохранить класс IP герметичного корпуса;
    • зафиксировать кабель и защитить его от трения о край отверстия.
    Проверьте перед использованием:
    • наружный диаметр кабеля;
    • диаметр резьбы ввода и размер отверстия;
    • толщину стенки корпуса (чтобы гайка захватила достаточно резьбы).
    Важное напоминание: ввод герметизирует место ввода кабеля, но не заменяет корпус с нужным классом IP и не обеспечивает ЭМС-экранирование.

    Частые вопросы

    Для кабеля какой толщины подходит ввод PG42?
    Для круглого кабеля с наружным диаметром 32–38 мм.
    Гайка и прокладка входят в комплект?
    Да, ввод поставляется с контргайкой и прокладкой.
    Какого размера сверлить отверстие?
    Сверлите отверстие по наружному диаметру резьбы PG42 – по DIN 40430 это 54 мм; перед сверлением проверьте штангенциркулем.
    Можно ли использовать ввод на улице?
    Да, класс IP68 позволяет использовать его в уличных коробках, если диаметр кабеля в пределах диапазона и колпачковая гайка правильно затянута.
    Можно ли ввести два кабеля через один ввод?
    Нет, ввод рассчитан на один круглый кабель, иначе герметичность не обеспечивается.
    Что выбрать, если кабель не входит в диапазон 32–38 мм?
    Для более тонкого кабеля выбирайте PG36 (22–32 мм, код 4772124000902), для более толстого – PG48 (37–44 мм, код 4772124000926).

    Кабельный ввод с гайкой и прокладкой | PG42 | Ø32–38 мм | IP68

    Серый пластиковый кабельный ввод (сальник) PG42 с контргайкой и прокладкой для герметичного ввода круглых кабелей Ø32–38 мм в электрические щиты, распределительные и соединительные коробки. При правильном монтаже обеспечивает герметичность IP68 и фиксирует кабель.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
