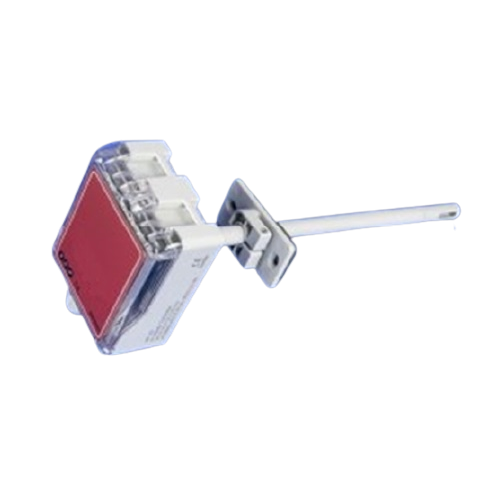

  • Новый товар   Канальный датчик VOC | 4–20 мА, 0–10 В DC, Modbus RS485 | качество воздуха в воздуховоде

    Канальный датчик VOC | 4–20 мА, 0–10 В DC, Modbus RS485 | качество воздуха в воздуховоде

    Артикул: SKU#165269858844822821
    Задать вопрос об этом товаре
    Цена 157.30 € с НДС
    ( 130.00 € без НДС )
    Не подходит цена? Предложи свою!

    Канальный датчик VOC измеряет загрязнение вытяжного воздуха летучими органическими соединениями для всей зоны. Передаёт сигнал по 4–20 мА, 0–10 В DC или Modbus RS485 контроллеру вентиляции или BMS.

  • Описание

    Канальный датчик VOC с выходами 4–20 мА, 0–10 В DC и Modbus RS485

    Канальный датчик VOC измеряет содержание летучих органических соединений (ЛОС, VOC) в воздухе, проходящем по воздуховоду. Зонд устанавливается в вытяжной воздуховод, поэтому датчик показывает среднее качество воздуха во всей обслуживаемой зоне. Имеет три выхода – 4–20 мА, 0–10 В DC и Modbus RS485, поэтому подключается к контроллеру вентустановки, ПЛК или BMS.

    ⚠ Диапазон измерения, напряжение питания и карта регистров Modbus в этом описании не указаны – перед подключением проверьте их в техническом паспорте поставщика, прилагаемом к товару.
    Главная мысль:
    Датчик VOC позволяет вентилировать по реальному загрязнению воздуха, а не по таймеру. Когда в воздухе становится больше запахов, моющих средств, красок или выделений от мебели, сигнал растёт и контроллер увеличивает расход воздуха. Когда воздух чистый, вентиляторы замедляются, экономится тепловая и электрическая энергия. Три типа выходов позволяют использовать один и тот же датчик и в простой аналоговой, и в сетевой системе.
    Измеряет
    VOC (качество воздуха)
    Аналоговые выходы
    4–20 мА / 0–10 В DC
    Цифровой интерфейс
    Modbus RS485
    Монтаж
    В воздуховоде

    Принцип работы

    VOC – общее название множества летучих органических веществ: растворителей, запахов, моющих средств, соединений, выделяющихся при деятельности людей. Датчики такого типа обычно используют полупроводниковый (металлооксидный) чувствительный элемент, сопротивление которого меняется при попадании на него окисляемых газов. Электроника пересчитывает это изменение в показатель качества воздуха.

    Результат выдаётся тремя способами: токовым сигналом 4–20 мА (устойчив к длинным кабелям и помехам), сигналом напряжения 0–10 В DC (подходит для большинства контроллеров вентиляции и частотных преобразователей) и по Modbus RS485 (цифровая связь, когда несколько датчиков подключены к одной шине).

    Датчик VOC не различает отдельные вещества и напрямую не измеряет CO₂ – он показывает общую тенденцию загрязнения воздуха. Именно это нужно для вентиляции по потребности (DCV).

    Чем полезен датчик VOC?
    Он реагирует на то, что люди ощущают как душный или пахнущий воздух, даже когда уровень CO₂ ещё в норме: после уборки, ремонта, при приготовлении пищи или в помещениях с новой мебелью. Вентиляция усиливается только тогда, когда это действительно нужно.

    Технические характеристики

    Тип товара Канальный датчик VOC
    Измеряемая величина Летучие органические соединения (VOC), общий показатель качества воздуха
    Монтаж В воздуховоде, зонд вставляется в воздуховод
    Аналоговый токовый выход 4–20 мА
    Аналоговый выход напряжения 0–10 В DC
    Цифровой интерфейс RS485, протокол Modbus
    Диапазон измерения, питание, регистры Modbus По техническому паспорту поставщика

    Основные функции

    • Выход 4–20 мА – стабильный сигнал на длинных линиях, обрыв провода легко определить (0 мА).
    • Выход 0–10 В DC – прямое подключение к аналоговому входу контроллеров вентиляции, EC-вентиляторов или частотных преобразователей.
    • Modbus RS485 – несколько датчиков на одной шине, данные напрямую в ПЛК или BMS.
    • Общий показатель VOC – реагирует на запахи, растворители, моющие средства и деятельность людей.
    • Вентиляция по потребности – скорость вентиляторов меняется по фактическому загрязнению воздуха.
    • Экономия энергии – подогретый или охлаждённый воздух не выбрасывается без необходимости.
    • Канальный зонд – среднее качество воздуха всей зоны в одной точке.
    • Универсальность – один и тот же датчик подходит и для аналоговой, и для сетевой системы.

    Чем отличается от похожих?

    Датчик CO₂ измеряет только углекислый газ (присутствие людей); датчик VOC реагирует также на запахи, растворители, моющие средства.
    Детектор утечки газа предназначен для обнаружения опасных концентраций и сигнализации; датчик VOC – для комфорта и управления вентиляцией.
    Комнатный датчик VOC измеряет в одном помещении; канальный – среднее значение вытяжного воздуха всей зоны.

    Где применяется?

    • Вытяжные воздуховоды вентустановок (AHU)
    • Зональная вентиляция офисных зданий
    • Торговые центры
    • Залы ресторанов (не кухонные зонты)
    • Школы и общественные здания
    • Общеобменная вентиляция производственных помещений

    Применение по потребности

    Начинающему.
    Проще всего подключить выход 0–10 В DC к аналоговому входу контроллера рекуператора или вентиляции – нужны только провода питания и сигнала.
    Опытному монтажнику.
    Для длинных линий выбирайте 4–20 мА, а несколько датчиков объединяйте шиной Modbus RS485 экранированной витой парой.
    Энергетику / проектировщику.
    Сочетайте датчик VOC с датчиком CO₂: CO₂ показывает количество людей, VOC – прочие загрязнители. Так система DCV реагирует на оба фактора.

    Практическое применение

    Вентустановка офисного здания обслуживает несколько этажей. Канальный датчик VOC устанавливается в общем вытяжном воздуховоде, его сигнал Modbus RS485 передаётся в BMS: оператор видит тенденцию качества воздуха, а контроллер меняет расход воздуха по потребности.

    Плюсы / преимущества

    • Три типа выходов в одном датчике
    • Подходит для вентиляции по потребности (DCV)
    • Реагирует на запахи и растворители, которые не видит датчик CO₂
    • Простая интеграция в ПЛК или BMS по Modbus
    • Сигнал 4–20 мА подходит для длинных линий
    • Один датчик на всю обслуживаемую зону

    Минусы / ограничения

    • Показывает общий уровень VOC, отдельные вещества не различает
    • Не измеряет CO₂ – для оценки присутствия людей нужен датчик CO₂
    • Полупроводниковым датчикам VOC после включения обычно нужно время прогрева
    • Диапазон и питание уточняются по техническому паспорту поставщика

    Замечания по безопасности и монтажу

    • ⚡ Подключение выполняйте при отключённом питании щита управления; монтаж выполняет квалифицированный электрик.
    • ⚠ Перед подключением проверьте напряжение питания и тип выхода по техническому паспорту – неправильное напряжение может повредить электронику.
    • ⚠ Для линии RS485 используйте экранированную витую пару, на концах шины – терминальные резисторы согласно требованиям системы.
    • ⚠ Датчик VOC не является детектором утечки газа или взрывоопасности – без сертификата Ex во взрывоопасной среде не использовать.
    • ⚠ Зонд устанавливайте на прямом участке воздуховода, вдали от поворотов, заслонок и увлажнителей.

    Краткий гид по выбору

    VOC – качество воздуха
    4–20 мА
    0–10 В DC
    Modbus RS485
    Подходит, когда нужно:
    • вентилировать по реальному загрязнению воздуха
    • реагировать на запахи, растворители и моющие средства
    • передать аналоговый или Modbus сигнал контроллеру
    • измерять вытяжной воздух всей зоны
    Проверьте перед выбором:
    • напряжение питания и потребляемый ток
    • диапазон измерения и его масштабирование на 4–20 мА / 0–10 В
    • адрес Modbus, скорость связи и карту регистров
    • размеры воздуховода и длину зонда
    Важное напоминание: Датчик VOC не заменяет датчик CO₂ и сигнализацию утечки газа: он предназначен для комфорта и вентиляции по потребности.
    ☝ Elsprendimai.eu рекомендует:

    Часто задаваемые вопросы

    Чем датчик VOC отличается от датчика CO₂?
    Датчик CO₂ показывает, сколько выдыхаемого воздуха накопилось в помещении. Датчик VOC реагирует на запахи, растворители, моющие средства и другие органические соединения.
    Какой выход выбрать – 4–20 мА или 0–10 В DC?
    Для длинных линий и среды с помехами – 4–20 мА. Если контроллер рядом и имеет вход 0–10 В – 0–10 В DC.
    Можно ли использовать Modbus и аналоговый выход одновременно?
    Это зависит от настроек конкретного устройства – проверьте технический паспорт.
    Обнаруживает ли датчик утечку газа?
    Нет. Это датчик качества воздуха для управления вентиляцией, а не детектор безопасности. Во взрывоопасной среде без сертификата Ex его использовать нельзя.
    Где найти карту регистров Modbus?
    Она приводится в техническом паспорте поставщика. Если её у вас нет, свяжитесь с нами – поможем получить.
    Сколько времени нужно после включения?
    Датчикам такого типа обычно нужно время прогрева, пока показания стабилизируются. Точное время указано в техническом паспорте.

    Источники: Производитель не установлен (товар поставщика). Параметры – по названию товара и общим принципам работы датчиков VOC; диапазон измерения и питание – по техническому паспорту поставщика. Проверено 2026-10-18.

    Канальный датчик VOC для вентиляции по потребности

    Канальный датчик VOC измеряет качество вытяжного воздуха в воздуховоде и передаёт сигнал по 4–20 мА, 0–10 В DC или Modbus RS485. Подходит для вентустановок и систем BMS, где расход воздуха регулируется по потребности.
