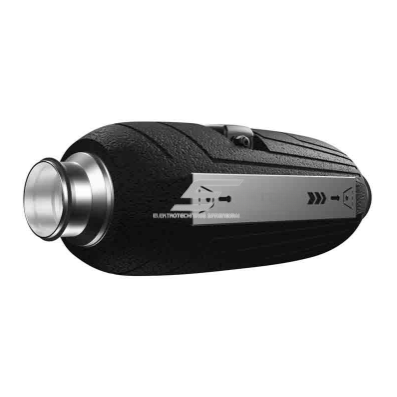

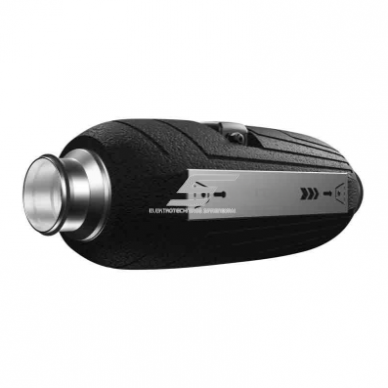

  • Шумоизолированный канальный вентилятор смешанного потока | D160 | 570 м³/ч | 50 Вт | 230 В | 2 скорости | 694×253×254 мм | IPX4 | чёрный | ESLP23602

    Артикул: ESLP23602

    Шумоизолированный канальный вентилятор смешанного потока ESLP23602: Ø160 мм, 2 скорости, 570 / 415 м³/ч, 305 / 225 Па, 26 / 22 дБ(А), 50 Вт, 230 В, IPX4. Монтаж в воздуховод в любом положении.

  • Шумоизолированный канальный вентилятор смешанного потока | D160 | 570 м³/ч | 50 Вт | 230 В | 2 скорости | 694×253×254 мм | IPX4 | чёрный | ESLP23602

    Канальный вентилятор смешанного потока для воздуховодов Ø160 мм в шумопоглощающем корпусе. Две скорости: до 570 / 415 м³/ч и до 305 / 225 Па, заявленный поставщиком уровень шума – 26 / 22 дБ(А).

    Главное:
    Рабочее колесо смешанного потока создаёт большее давление, чем осевой вентилятор, а шумоизоляция гасит шум колеса и воздуха. Поэтому вентилятор можно монтировать рядом со спальнями, офисами или переговорными, где вентиляция должна быть едва слышна.
    Расход воздуха
    570 / 415 м³/ч
    Давление
    305 / 225 Па
    Шум
    26 / 22 дБ(А)
    Мощность / напряжение
    50 Вт / 230 В

    Принцип работы

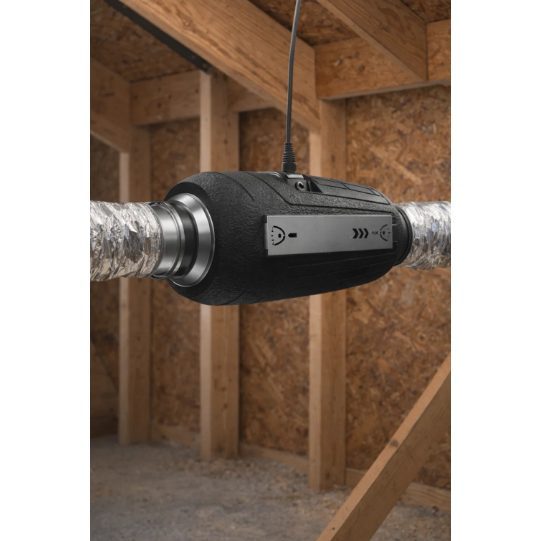

    Вентилятор устанавливается прямо в трассу воздуховодов Ø160 мм – воздух движется по прямой. Монтаж в любом положении на кронштейне, питание – 230 В AC, 50 Гц.

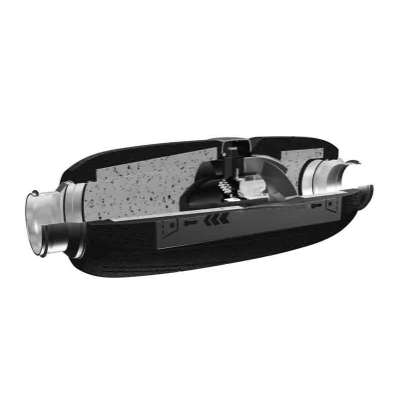

    Наклонная геометрия лопаток ускоряет воздух в осевом и радиальном направлении, поэтому вентилятор держит более высокое давление в длинной трассе с решётками или фильтрами. Корпус из полипропилена с шумопоглощающим наполнителем снижает шум в помещениях.

    Скорость выбирается внешним выключателем или контактом реле по схеме подключения: низкая – для тихой повседневной вентиляции, высокая – для интенсивного режима.

    Чем полезен ESLP23602?
    Тихая канальная вентиляция с двумя режимами без отдельного регулятора скорости: до 570 м³/ч и всего 22 дБ(А) на низкой скорости.

    Технические характеристики

    Тип товара Шумоизолированный канальный вентилятор смешанного потока
    Код товара ESLP23602
    Питание 230 В AC, 50 Гц
    Мощность 50 Вт
    Скорости 2 (высокая / низкая)
    Расход воздуха 570 / 415 м³/ч
    Давление 305 / 225 Па
    Шум (данные поставщика) 26 / 22 дБ(А)
    Диаметр воздуховода Ø160 мм
    Размеры (Д × Ш × В) 694×253×254 мм
    Двигатель однофазный
    Корпус полипропилен (PP) с шумопоглощающим наполнителем, чёрный
    Степень защиты IPX4
    Монтаж в любом положении, кронштейн
    Страна происхождения Турция

    Основные функции

    • Две скорости – тихий повседневный и интенсивный режим без дополнительного регулятора.
    • Колесо смешанного потока – до 305 Па, подходит для длинных трасс.
    • Шумоизолированный корпус – меньше шума в жилых помещениях.

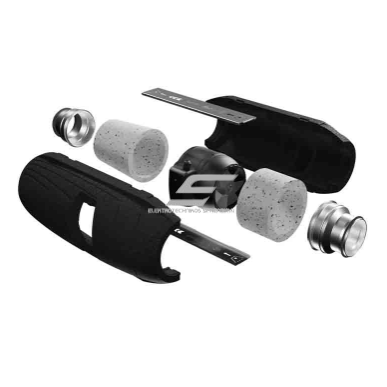

    • Простое обслуживание – блок двигателя снимается без демонтажа корпуса из трассы.
    • IPX4 – защита от брызг воды.
    • Любое монтажное положение – горизонтально или вертикально в воздуховоде.

    Чем отличаются модели этой серии

    • D100 · 250/180 м³/ч – 190/110 Па · 25/19 дБ(А) · 690×233×236 мм
    • D125 · 355/240 м³/ч – 190/110 Па · 23/17 дБ(А) · 690×233×236 мм
    • D150 · 570/415 м³/ч – 305/225 Па · 27/22 дБ(А) · 694×253×254 мм
    • D160 · 570/415 м³/ч – 305/225 Па · 26/22 дБ(А) · 694×253×254 мм – эта модель

    Где применяется?

    • Спальни и детские комнаты
    • Офисы и переговорные
    • Приточные или вытяжные системы квартир и домов
    • Вытяжка из ванной и WC через воздуховод
    • Гостиничные номера
    • Кабинеты медицинских учреждений
    • Учебные классы

    Применение по задачам

    Проектировщику.
    Расход, давление и шум известны для обеих скоростей – легко подобрать для системы Ø160 мм.
    Монтажнику.
    Устанавливается прямо в воздуховод в любом положении, двигатель обслуживается без снятия корпуса.
    Владельцу дома.
    Тихая постоянная вентиляция спальни и интенсивный режим при необходимости.

    Практическое применение

    Если через воздуховод Ø160 мм нужно тихо вентилировать несколько помещений, то ежедневно вентилятор работает на низкой скорости (415 м³/ч, 22 дБ(А)), а при приёме душа, готовке или большом числе людей включается высокая (570 м³/ч). Указанные расходы – без сопротивления; в длинной трассе с решётками они ниже, поэтому оставьте запас производительности.

    Плюсы

    • До 570 м³/ч, 2 скорости
    • Заявленный шум 26 / 22 дБ(А)
    • До 305 Па
    • Съёмный блок двигателя
    • IPX4, лёгкий корпус из PP
    • Монтаж в любом положении

    Минусы / ограничения

    • Расход снижается с ростом сопротивления системы
    • Поставщик не указывает пределы температуры воздуха – не для горячего воздуха и технологических паров
    • Не сертифицирован для дымоудаления
    • Длинный корпус 694×253×254 мм – нужно место в трассе

    Указания по безопасности и монтажу

    • Перед монтажом и обслуживанием отключите питание и проверьте отсутствие напряжения.
    • Предусмотрите защиту от перегрузки и короткого замыкания; цепи ванной защитите УЗО 30 мА (RCD).
    • IPX4 – защита от брызг: во влажных помещениях соблюдайте зоны HD 60364-7-701.
    • Крепите вентилятор кронштейном на прочное основание, воздуховоды соединяйте герметично.
    • Входное и выходное отверстия не должны быть заблокированы.
    • Подключение выполняет квалифицированный электрик.

    Быстрый гид по выбору

    Ø160 мм
    570 / 415 м³/ч
    305 / 225 Па
    26 / 22 дБ(А)
    50 Вт / 230 В
    IPX4
    Подходит, когда нужно:
    • Тихо вентилировать жилые или рабочие помещения
    • Приточные или вытяжные системы с воздуховодами Ø160 мм
    • Два режима работы без отдельного регулятора
    Проверьте перед применением:
    • Диаметр воздуховода – Ø160 мм
    • Помещается ли корпус 694×253×254 мм в трассе
    • Достаточна ли производительность с учётом сопротивления
    • Как будут переключаться скорости (выключатель или реле)
    Важное напоминание: Вентилятор не возвращает тепло – он не заменяет рекуператор и работает эффективнее всего, когда производительность и давление соответствуют сопротивлению системы.

    Вопросы и ответы

    Как переключать скорости?
    Внешним двухпозиционным выключателем или контактом реле; возможно управление таймером, датчиком влажности или CO₂.
    Можно ли монтировать вертикально?
    Да, вентилятор может работать в любом положении.
    Для какого воздуховода подходит ESLP23602?
    Для воздуховода Ø160 мм.
    Подходит ли для вытяжки из ванной?
    Да, корпус IPX4; цепь защитите УЗО 30 мА.
    Нужно ли снимать вентилятор для обслуживания двигателя?
    Нет, блок двигателя снимается без демонтажа корпуса.
    Подходит ли для дымоудаления?
    Нет, вентилятор для этого не сертифицирован.

    Шумоизолированный канальный вентилятор смешанного потока | D160 | 570 м³/ч | 50 Вт | 230 В | 2 скорости | 694×253×254 мм | IPX4 | чёрный | ESLP23602

    ESLP23602 – шумоизолированный канальный вентилятор смешанного потока Ø160 мм: 2 скорости, 570 / 415 м³/ч, 305 / 225 Па, 26 / 22 дБ(А), 50 Вт, 230 В, IPX4. Для тихой вентиляции спален, офисов и переговорных.
