  •   Колёсный энкодер измерения длины материала | 300 PPR | Ø38 мм | Push-Pull | 5–26 В | для измерения длины и скорости

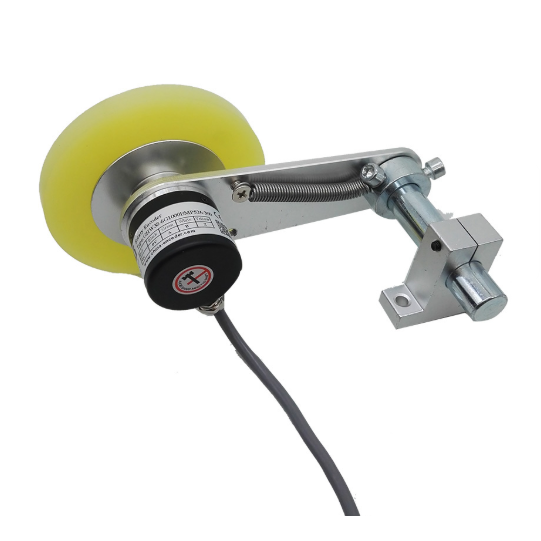

      Колёсный энкодер измерения длины материала | 300 PPR | Ø38 мм | Push-Pull | 5–26 В | для измерения длины и скорости 1

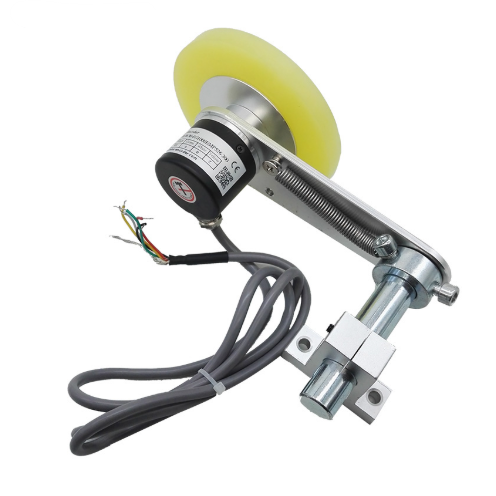

      Колёсный энкодер измерения длины материала | 300 PPR | Ø38 мм | Push-Pull | 5–26 В | для измерения длины и скорости 2

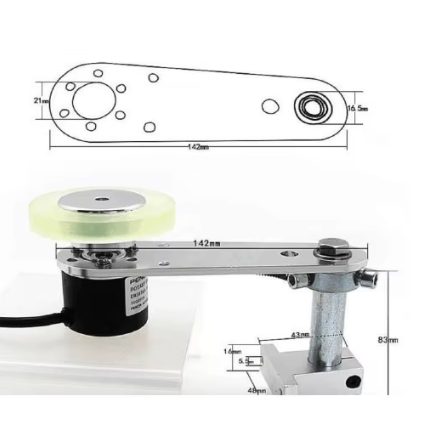

      Колёсный энкодер измерения длины материала | 300 PPR | Ø38 мм | Push-Pull | 5–26 В | для измерения длины и скорости 3

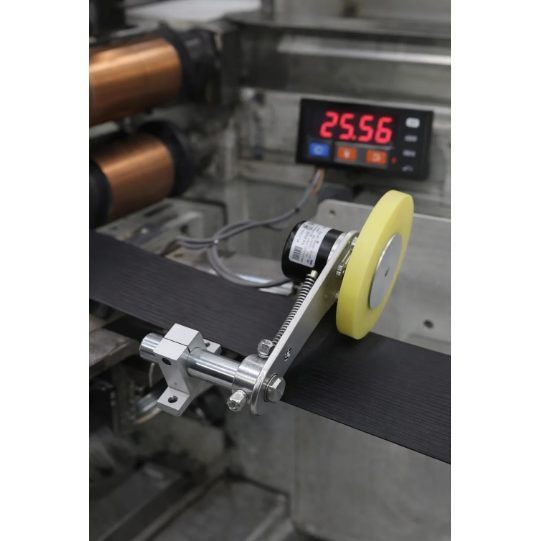

      Колёсный энкодер измерения длины материала | 300 PPR | Ø38 мм | Push-Pull | 5–26 В | для измерения длины и скорости 4

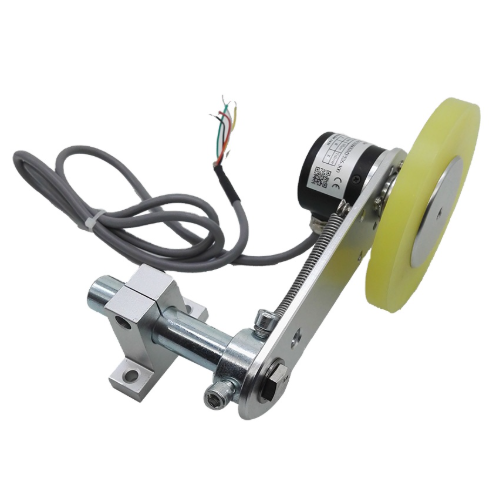

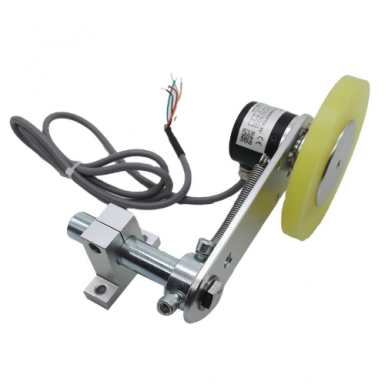

    Колёсный энкодер измерения длины материала | 300 PPR | Ø38 мм | Push-Pull | 5–26 В | для измерения длины и скорости

    Артикул: ES-GHW38
    Задать вопрос об этом товаре
    Цена 222.88 € с НДС
    ( 184.20 € без НДС )
    Не подходит цена? Предложи свою!

    Высокоточный колесный ротационный энкодер, предназначенный для измерения длины материала, скорости движения и углового положения в различных промышленных и автоматизированных системах. Энкодер работает по принципу оптического датчика, что обеспечивает стабильную и точную генерацию импульсов даже в высокоскоростных системах. Колесная конструкция позволяет напрямую измерять длину движущихся материалов, таких как кабели, текстиль, пленка, бумага или металлические ленты. Благодаря разрешению 300 импульсов на оборот (300 PPR) и выходному сигналу push-pull, энкодер легко интегрируется с ПЛК, счетчиками, системами автоматизации или микроконтроллерами.

  • Описание

    Технические характеристики

    Принцип работы: оптический датчик
    Назначение: измерение скорости и угла
    Диаметр корпуса: 38 мм
    Диаметр вала: 6 мм
    Тип монтажа: ручной монтаж
    Конструкция: колесный измерительный энкодер
    Разрешение: 300 PPR (импульсов на оборот)
    Тип выхода: Push-Pull
    Фазы выхода: A, B, Z или A, A-, B, B-, Z, Z-
    Напряжение питания: 5 – 26 В DC
    Максимальная частота сигнала: 300 кГц
    Ток нагрузки: 40 – 60 мА
    Функция: измерение длины и скорости

    Функции

    Точное измерение длины – колесо напрямую контактирует с движущимся материалом и генерирует импульсы, количество которых соответствует пройденному расстоянию

    Определение направления движения – фазы A и B позволяют определить направление движения, поэтому энкодер подходит для различных процессов автоматизации

    Сигнал нулевой позиции – фаза Z формирует опорный импульс для определения точной начальной позиции

    Стабильный сигнал для систем автоматизации – выход push-pull обеспечивает стабильную работу с большинством ПЛК, контроллеров и промышленных счётчиков

    Измерение скорости в реальном времени – частота импульсов позволяет точно рассчитывать линейную или вращательную скорость

    Применение

    В промышленности: системы измерения длины кабелей и проводов, упаковочные линии, производство текстиля и бумаги, линии производства плёнки и пластика, оборудование для обработки металлических лент, транспортные конвейеры

    В автоматике и инженерии: PLC-управляемые системы измерения длины, решения управления движением, мониторинг производственных процессов, автоматизированные измерительные стенды

    Для электромонтажников и техников: системы автоматического подсчёта, интеграция датчиков скорости, проекты модернизации оборудования

    Для технических проектов и разработчиков: проекты робототехники, проекты на Arduino и других микроконтроллерах, разработка и тестирование прототипов

    Преимущества

    Высокое разрешение 300 PPR
    Надёжный оптический принцип работы
    Универсальный выходной сигнал Push-Pull
    Широкий диапазон питания 5–26 В
    Высокая частота отклика 300 кГц
    Подходит для измерения длины, скорости и положения
    Компактный корпус 38 мм
    Лёгкая интеграция в PLC и системы автоматизации

    Недостатки

    Требуется механический контакт с измеряемым материалом
    Необходима система управления (PLC или счётчик) для обработки импульсов
    Может потребоваться дополнительная защита в сильно запылённых или агрессивных средах

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
