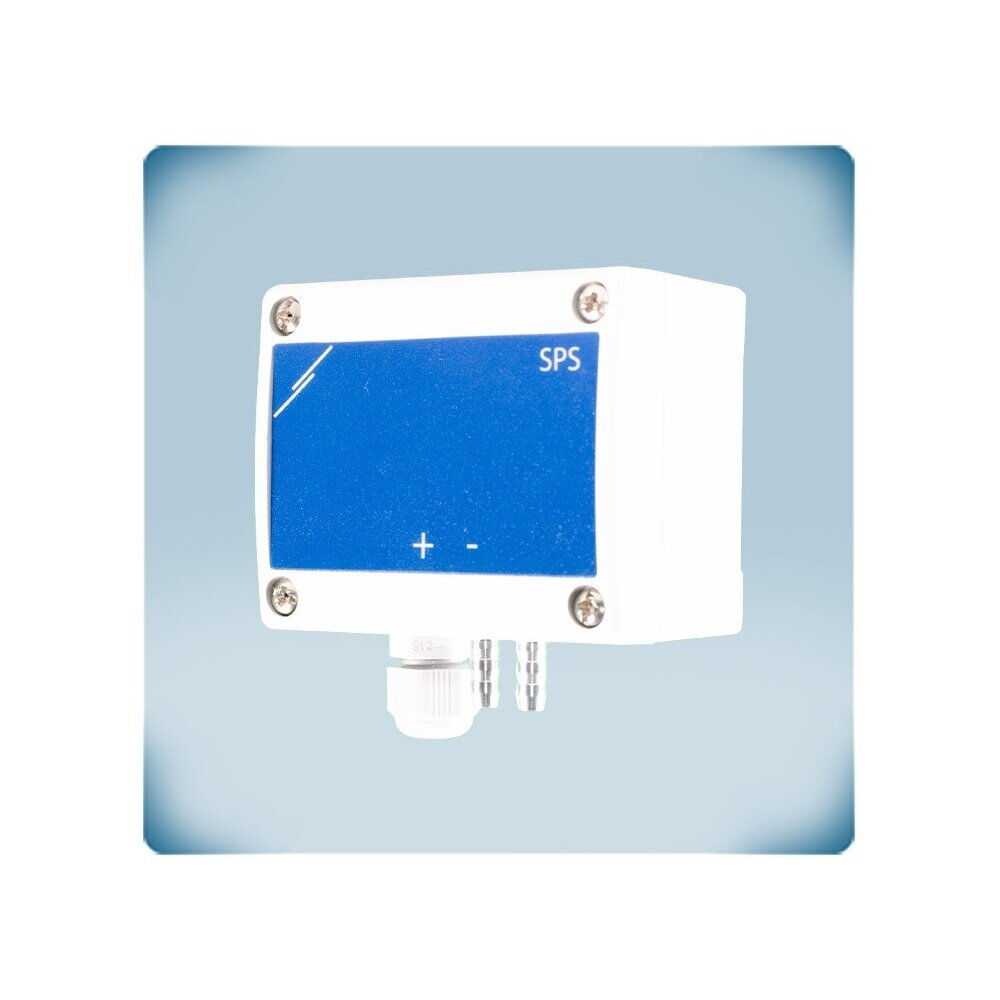

    Контроллер дифференциального давления с 2 уставками | 0-6000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP65 | Sentera Controls | SPS2F-6K0

    Артикул: SPS2F-6K0
    Задать вопрос об этом товаре
    Цена 136.37 € с НДС
    ( 112.70 € без НДС )
    212.73 € Сэкономьте 76.36 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Контроллер дифференциального давления с 2 уставками | 0-6000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP65 | Sentera Controls | SPS2F-6K0

    SPS2F-6K0 – контроллер дифференциального давления Sentera Controls с двумя уставками и встроенным ПИ-регулированием, диапазон 0–6000 Pa. Он напрямую управляет EC-вентиляторами, частотными преобразователями или другими устройствами и поддерживает заданное давление или расход воздуха, а между двумя уставками переключается сухим контактом или через Modbus RTU.

    Главное:
    Две уставки – это простое решение для режима день / ночь или высокий / низкий: таймер, выключатель или датчик движения переключает контакт, а контроллер сразу переходит к другому значению давления. Не нужна логика BMS или второй контроллер.
    Диапазон измерения
    0–6000 Pa
    Выход
    0-10 VDC / 0-20 mA / PWM (OC) + Modbus RTU
    Питание
    24 VDC, 4 провода
    Уставки
    2 (переключаются контактом OC или Modbus)

    Принцип работы

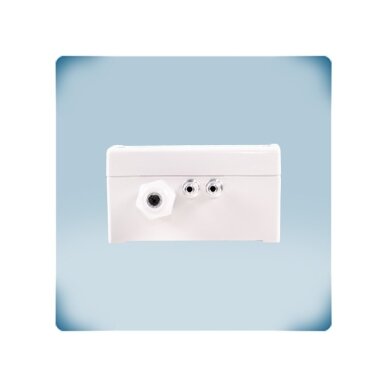

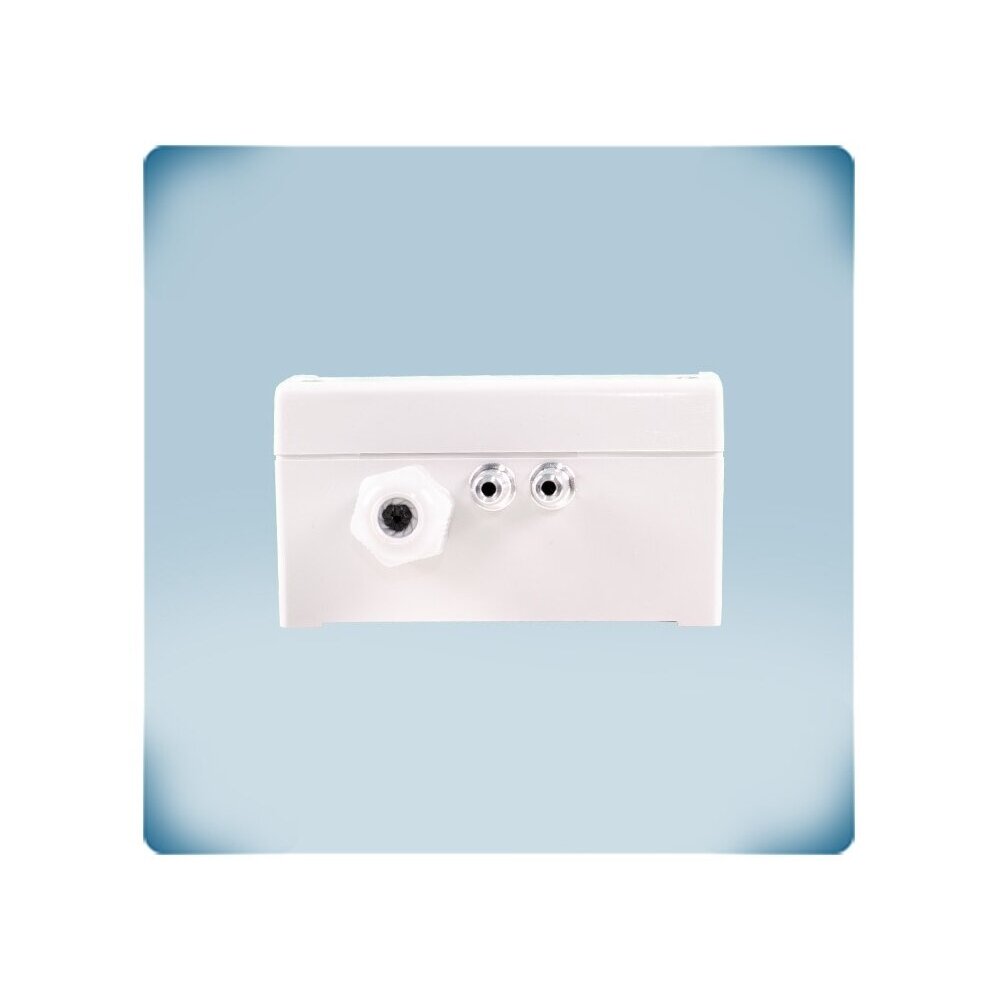

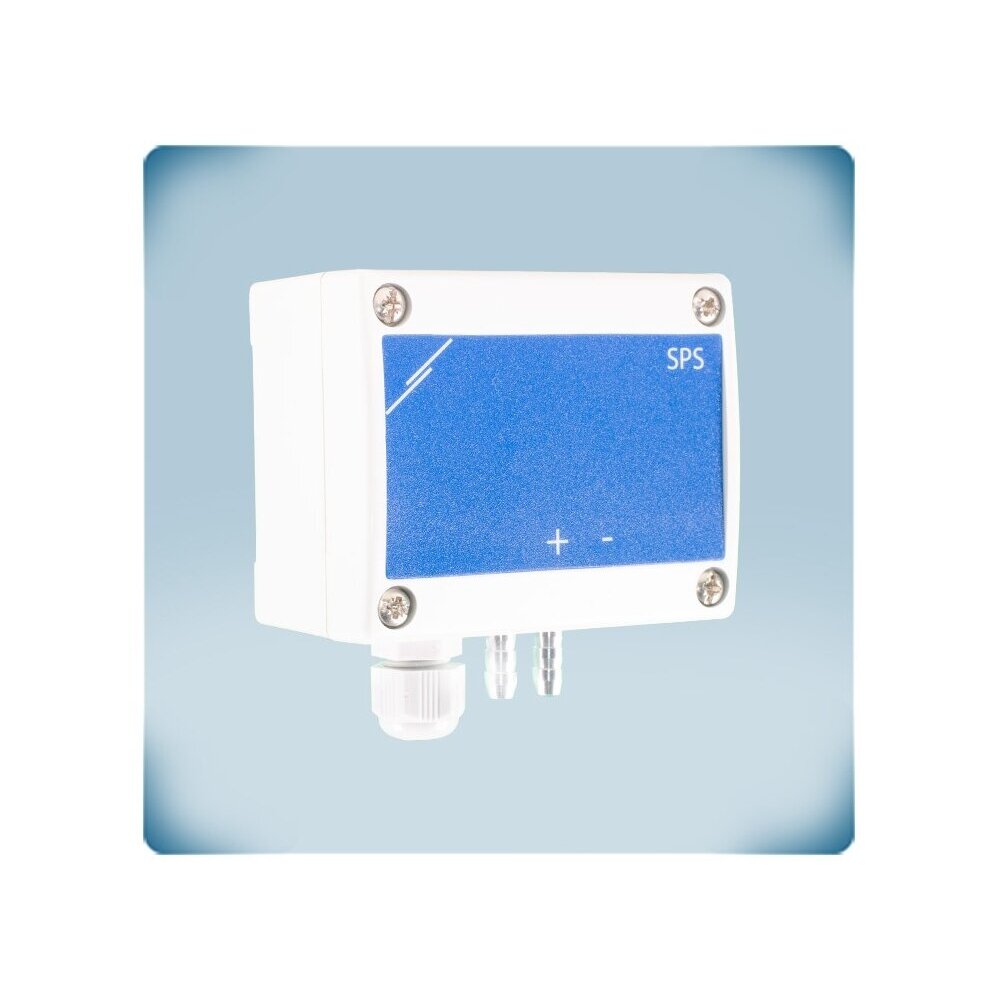

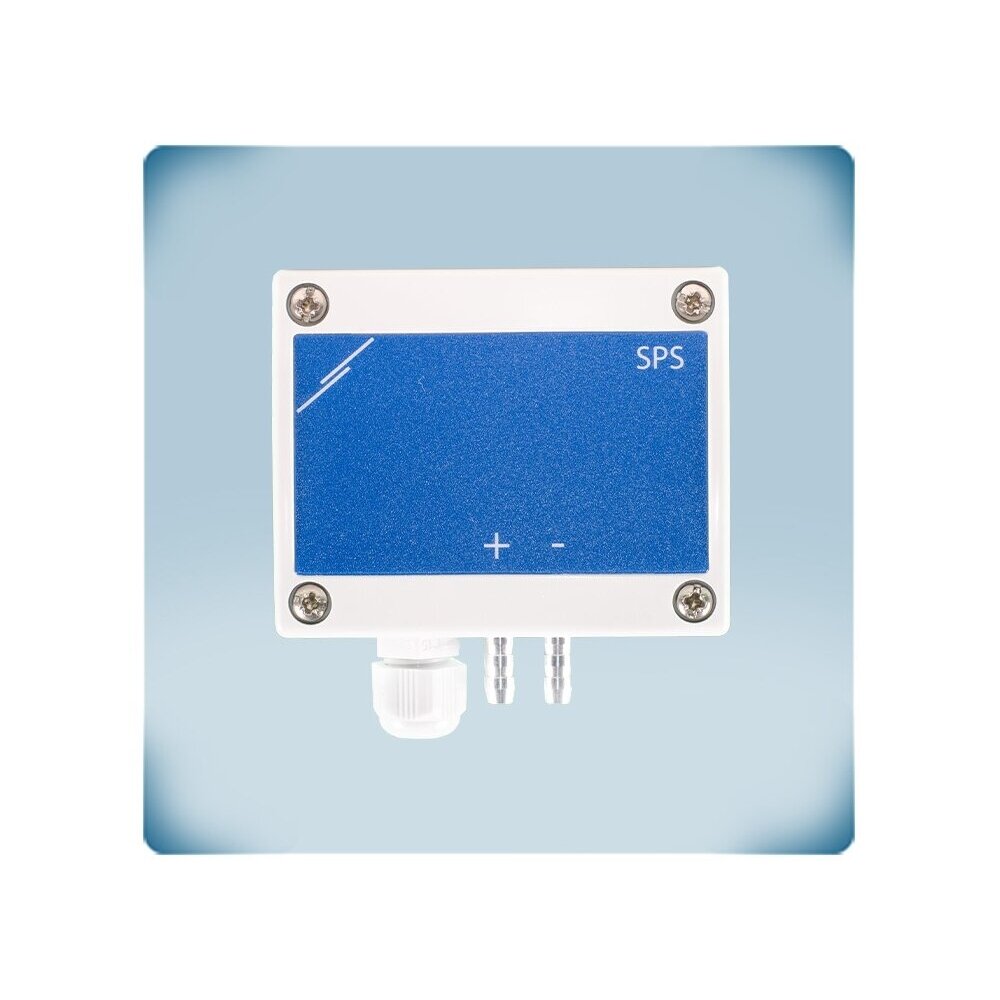

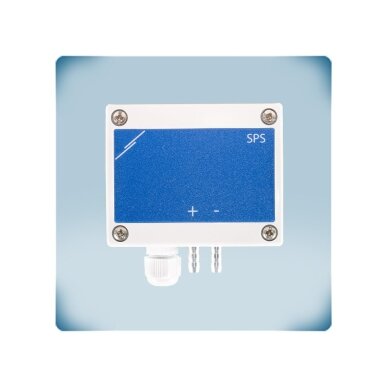

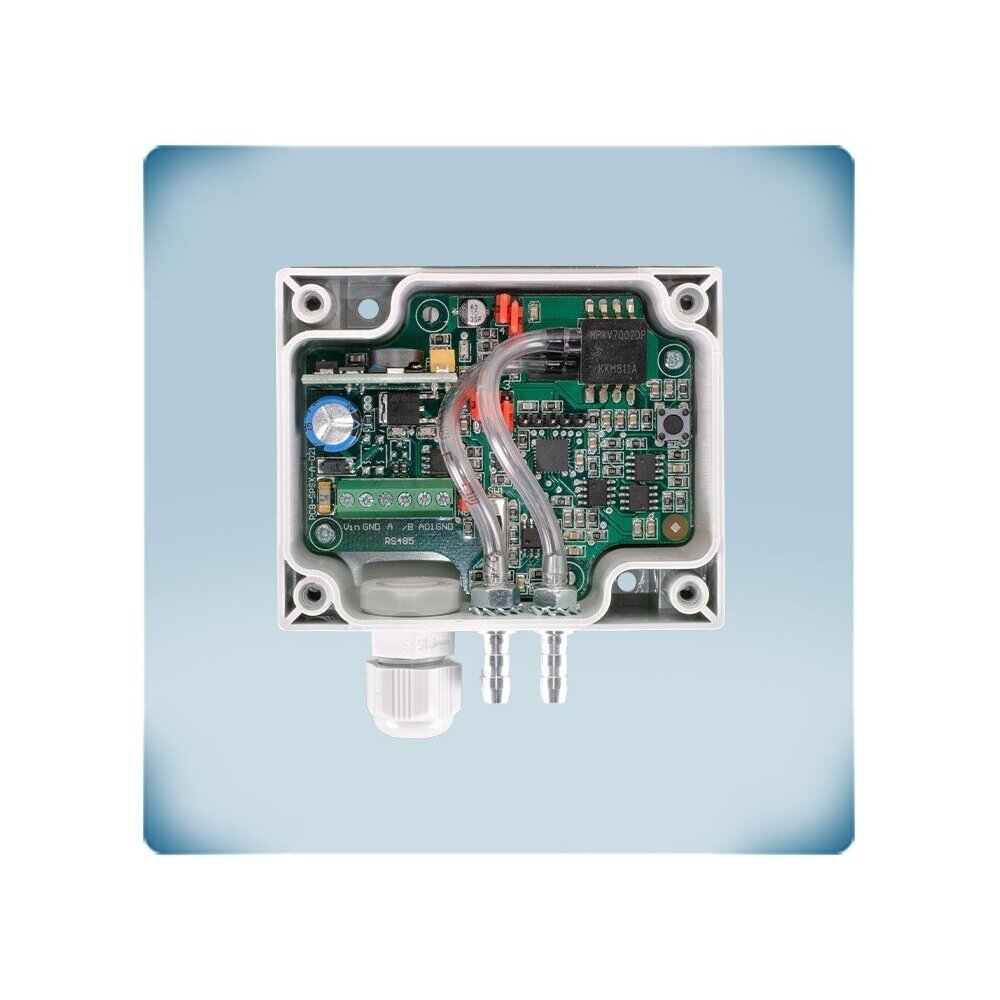

    Контроллер монтируется на стену; к алюминиевым штуцерам «+» и «−» подключаются трубки давления (PSET-PVC-200 или PSET-QF-200), а на клеммах подключаются питание (Vin, GND), Modbus RTU (A, /B), выход AO1 и сухой контакт OC для переключения уставок. Тип F питается только от 18–34 VDC и подключается 4 проводами; если типы G и F питаются от одного трансформатора AC с общим GND, возможно короткое замыкание – используйте отдельные трансформаторы или контроллеры одного типа.

    Датчик измеряет перепад давления в пределах 0–6000 Pa, регулятор работает в режиме перепада давления или расхода воздуха (когда известен K-фактор вентилятора), а область измерения выбирается автоматически по активной уставке. Встроенный алгоритм PI с функцией autotune сравнивает измеренное значение с активной уставкой и изменяет выходной сигнал 0-10 VDC, 0-20 mA или PWM (открытый коллектор) – тип выбирается переключателем SW1.

    Результат – при замыкании контакта OC (или по команде через Modbus RTU) активируется вторая уставка, поэтому одна и та же система работает в режиме день / ночь или высокое / низкое давление без дополнительного контроллера или программирования BMS.

    Чем полезен SPS2F-6K0?
    Две уставки давления, PI-регулирование, выбираемый выход и Modbus RTU в одном корпусе IP65 – простая энергосберегающая вентиляция день / ночь без дополнительной автоматики.

    Технические характеристики

    Тип товара Контроллер дифференциального давления с 2 уставками
    Производитель / код Sentera Controls / SPS2F-6K0
    Серия SPS2 (0–2000 / 0–6000 Pa; F – 24 VDC, G – 24 VAC / VDC)
    Диапазон измерения 0–6000 Pa
    Питание 18–34 VDC, 4-проводное подключение; макс. 0,96 W, Imax 40 mA
    Ток без нагрузки 10–20 mA (18–34 VDC)
    Выход AO1 1 аналоговый 0-10 VDC / 0-20 mA или цифровой PWM (открытый коллектор), выбирается переключателем SW1
    Уставки 2 – переключаются сухим контактом OC или через Modbus RTU; режимы High/Low, Day/Night
    Регулирование PI, autotune, настройка K-фактора
    Управляемые величины Перепад давления или расход воздуха (при известном K-факторе)
    Точность ±3 % (аналоговый выход по напряжению)
    Долговременная стабильность ±1 % в год
    Связь Modbus RTU (RS485), перемычка NBT окончания линии; конфигурирование Sensistant или 3SModbus
    Индикация LED питания (зелёный), LED5 состояния (синий), LED Modbus (зелёный)
    Кнопка SW2 – калибровка датчика и сброс регистров Modbus
    Штуцеры давления Алюминиевые
    Класс защиты IP65 (EN 60529)
    Рабочая среда +10…+60 °C, < 95 % rH без конденсации
    Провода / сальник 0,75 / 1,5 mm²; диапазон зажима сальника 3–6 mm
    Масса 0,13 kg (нетто)
    Соответствие LVD 2014/35/ЕС, EMC 2014/30/ЕС, RoHS 2011/65/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Две уставки – режим день / ночь или высокого / низкого давления без дополнительных контроллеров.
    • Переключение контактом OC – таймер, выключатель, датчик движения или реле BMS переключает уставку.
    • Регулирование PI и autotune – стабильное поддержание давления и быстрый запуск.
    • Выбираемый выход – 0-10 VDC, 0-20 mA или PWM (открытый коллектор) – переключателем SW1.
    • Режим расхода воздуха – по K-фактору вентилятора – постоянный m³/h.
    • Modbus RTU – уставки и параметры меняются из BMS; перемычка NBT для конца линии.
    • Автоматический выбор диапазона – область измерения подстраивается под выбранную уставку.

    Где применяется?

    • Диапазон 0–6000 Pa – для систем и вентиляторов повышенного давления
    • Вентиляция офисов, школ с режимом день / ночь
    • Системы VAV и CAV с EC-вентиляторами
    • Контроль давления и расхода воздуха в чистых помещениях
    • Объекты, где нужны два режима работы без BMS
    • Помещения с датчиком движения – более высокая уставка только при наличии людей
    • Поддержание давления в воздуховоде вентиляторами с частотным управлением

    Использование по необходимости

    Для монтажника вентиляторов высокого давления.
    Диапазон 0–6000 Pa позволяет реализовать двухрежимное управление там, где 2000 Pa недостаточно.
    Для администратора здания.
    Режим день/ночь переключается таймером, выключателем или датчиком движения через контакт OC – без программирования BMS.
    Для производителя вентиляционных установок.
    Тип F питается только 18–34 VDC (макс. 0,96 W) и подключается 4 проводами – подходит для цепи 24 VDC установки.

    Практическое применение

    Если вентилятор высокого давления должен работать в режимах высокого и низкого давления, то SPS2F-6K0 с диапазоном 0–6000 Pa переключает уставки контактом OC датчика движения или реле BMS и сигналом 0-20 mA управляет частотным преобразователем. Питайте регулятор от 24 VDC (например, от DRPS8-24-40) и подключайте 4 проводами.

    Руководство по применению: как используется на практике

    SPS2F-6K0 адаптируется к разным объектам – меняется только то, что переключает уставки и что подключено к выходу:

    Объект Что подключается Результат Примечание монтажника
    Офис, школа (день / ночь) Таймер или реле BMS → контакт OC; AO1 → EC-вентилятор В рабочие часы поддерживается более высокое давление, ночью – более низкое Значения уставок записывайте через Modbus RTU
    Помещение с датчиком движения Контакт датчика движения → OC При появлении людей включается более высокая уставка OC – сухой контакт, без внешнего напряжения
    Постоянный расход воздуха PSET-PVC-200 у точек измерения вентилятора, K-фактор Вентилятор подаёт заданный m³/h K-фактор – в данных производителя вентилятора
    Частотный преобразователь AO1 0-10 VDC / 0-20 mA → аналоговый вход преобразователя Преобразователь управляет двигателем по давлению Выберите тип сигнала переключателем SW1
    Объект с BMS Modbus RTU → A, /B Уставки переключаются и изменяются централизованно В конце линии замкните перемычку NBT

    Как выбрать диапазон контроллера давления и питание

    Диапазон / питание Рекомендуемая модель
    0–2000 Pa, 24 VDC (4 провода) SPS2F-2K0 (0–2000 Pa, 24 VDC)
    0–6000 Pa, 24 VDC (4 провода) SPS2F-6K0 (0–6000 Pa, 24 VDC) ← эта модель
    0–2000 Pa, 24 VAC / VDC (3 провода) SPS2G-2K0 (0–2000 Pa, 24 VAC / VDC)
    0–6000 Pa, 24 VAC / VDC (3 провода) SPS2G-6K0 (0–6000 Pa, 24 VAC / VDC)
    Правило: диапазон выбирайте по максимальному рабочему давлению – 0–2000 Pa для большинства систем, 0–6000 Pa для систем повышенного давления. Питание – по источнику на объекте: тип F только 24 VDC, тип G 24 VAC или VDC (парная модель – SPS2G-6K0).
    Когда выбрать другое решение: для одной уставки с широким выбором диапазонов – контроллеры HPSP-2 / DPSP-2 (с дисплеем); для приводов заслонок – HPSA-2 / DPSA-2; только для измерения – датчики HPS-2 / DPS-2; для простого контроля on/off – реле давления PSW.

    Преимущества

    • Две уставки с переключением контактом
    • Регулирование PI и autotune
    • Выход 0-10 VDC / 0-20 mA / PWM
    • Modbus RTU
    • IP65, алюминиевые наконечники

    Недостатки / ограничения

    • Нет дисплея – значения уставок и параметры PI изменяются только по Modbus RTU (Sensistant или 3SModbus)
    • Точность ±3 % – если достаточно одной уставки, более точные (±2 %) контроллеры HPSP-2 / DPSP-2
    • Рабочая среда от +10 °C – для неотапливаемых мест не подходит
    • Комплект подключения давления в комплект не входит – выбирайте PSET-PVC-200 или PSET-QF-200
    • Только для чистого воздуха и неагрессивных, негорючих газов

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный специалист при отключённом питании.
    • Питание – только 18–34 VDC.
    • Не питайте типы G и F от одного и того же AC-трансформатора с общим GND – возможно короткое замыкание.
    • Если в сети Modbus используется питание AC, не соединяйте клемму GND с другими устройствами или преобразователем CNVT-USB-RS485 – можно повредить электронику связи или компьютер.
    • Температура окружающей среды +10…+60 °C, < 95 % rH без конденсации.

    Краткое руководство по выбору

    0–6000 Pa
    2 уставки
    ПИ-регулятор
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VDC
    IP65
    Подходит, когда нужно:
    • реализовать режим день / ночь или высокого / низкого давления;
    • поддерживать постоянное давление или расход воздуха в диапазоне 0–6000 Pa;
    • управлять EC-вентилятором или частотным преобразователем без логики BMS.
    Проверьте перед использованием:
    • укладывается ли рабочее давление в 0–6000 Pa;
    • чем будут переключаться уставки (сухой контакт или Modbus);
    • тип питания (24 VDC или 24 VAC) и количество проводов;
    • не ниже ли температура окружающей среды +10 °C.
    Важное напоминание: У SPS2F-6K0 нет дисплея – значения уставок и параметры PI задаются через Modbus RTU (Sensistant или 3SModbus).

    FAQ

    Как переключаются уставки?
    Сухим контактом OC (таймером, выключателем, датчиком движения или реле BMS) либо через Modbus RTU.
    Какой сигнал даёт выход?
    0-10 VDC, 0-20 mA или PWM (открытый коллектор) – выбирается переключателем SW1.
    Можно ли управлять расходом воздуха?
    Да, когда известен K-фактор вентилятора.
    Чем отличаются F и G?
    F – только 24 VDC, 4 провода; G – 24 VAC или VDC, 3 провода.
    Есть ли в комплекте трубки для давления?
    Нет, выбирайте PSET-PVC-200 или PSET-QF-200.
    В какой среде можно монтировать?
    Рабочая среда +10…+60 °C, < 95 % rH без конденсации, поэтому для неотапливаемых мест контроллер не подходит.
