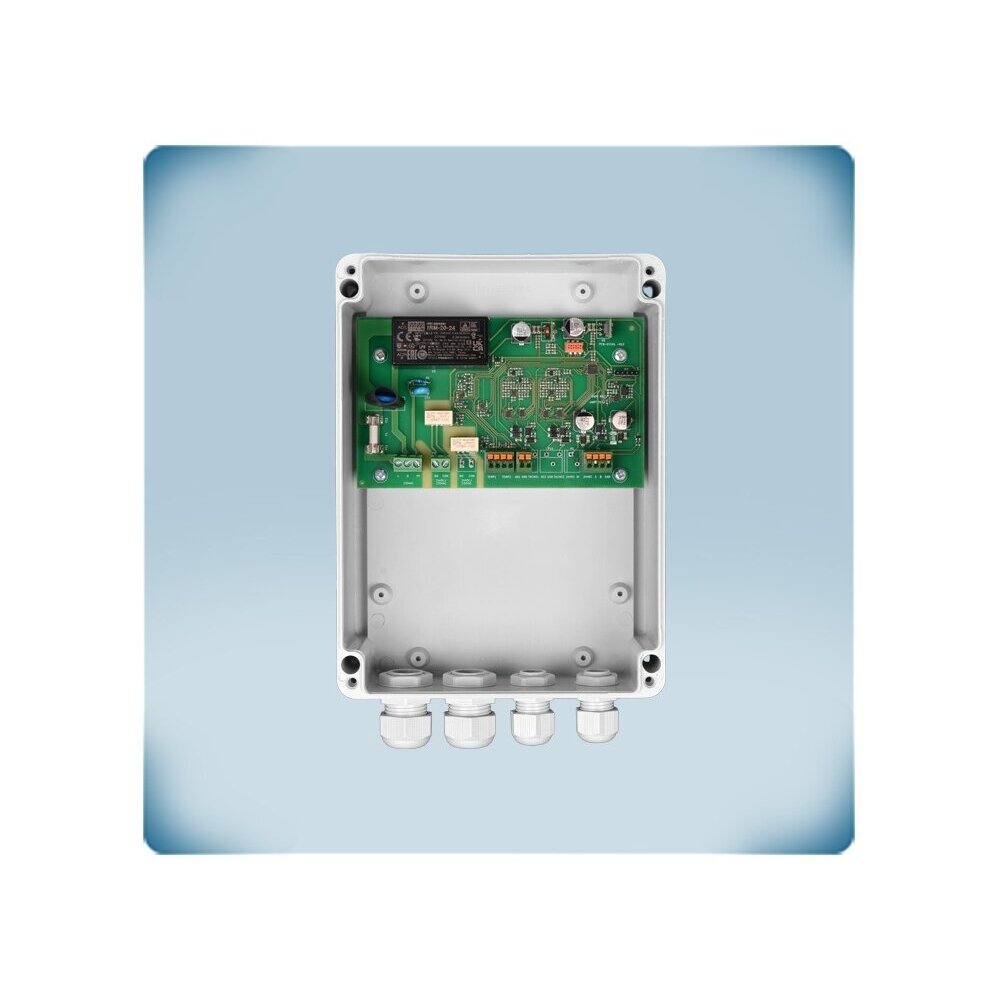

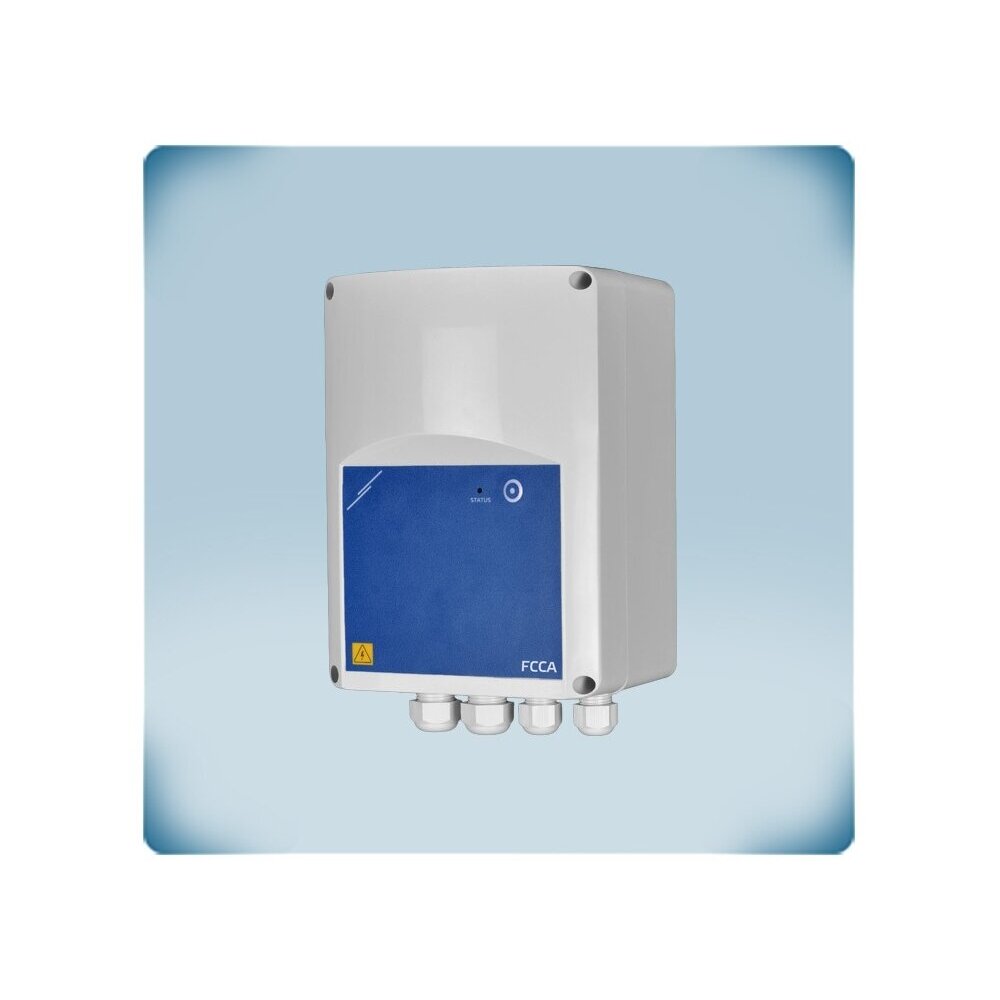

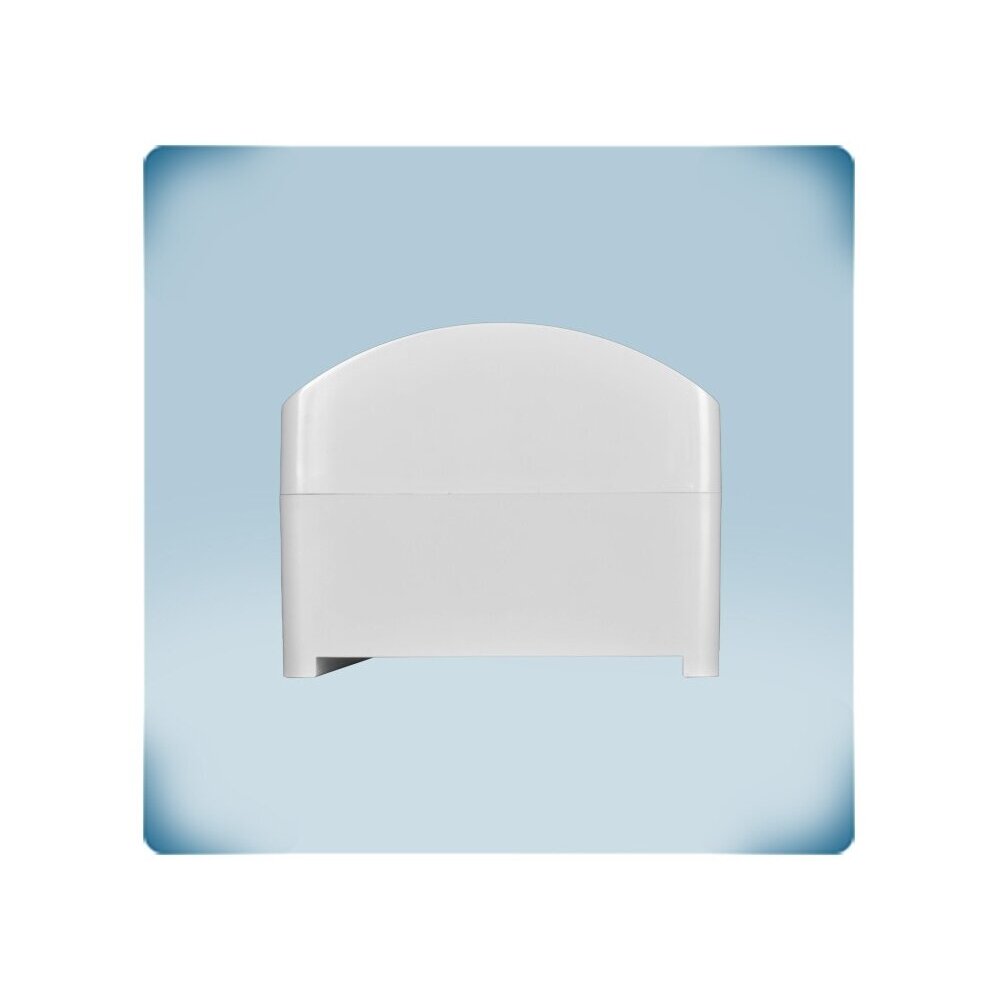

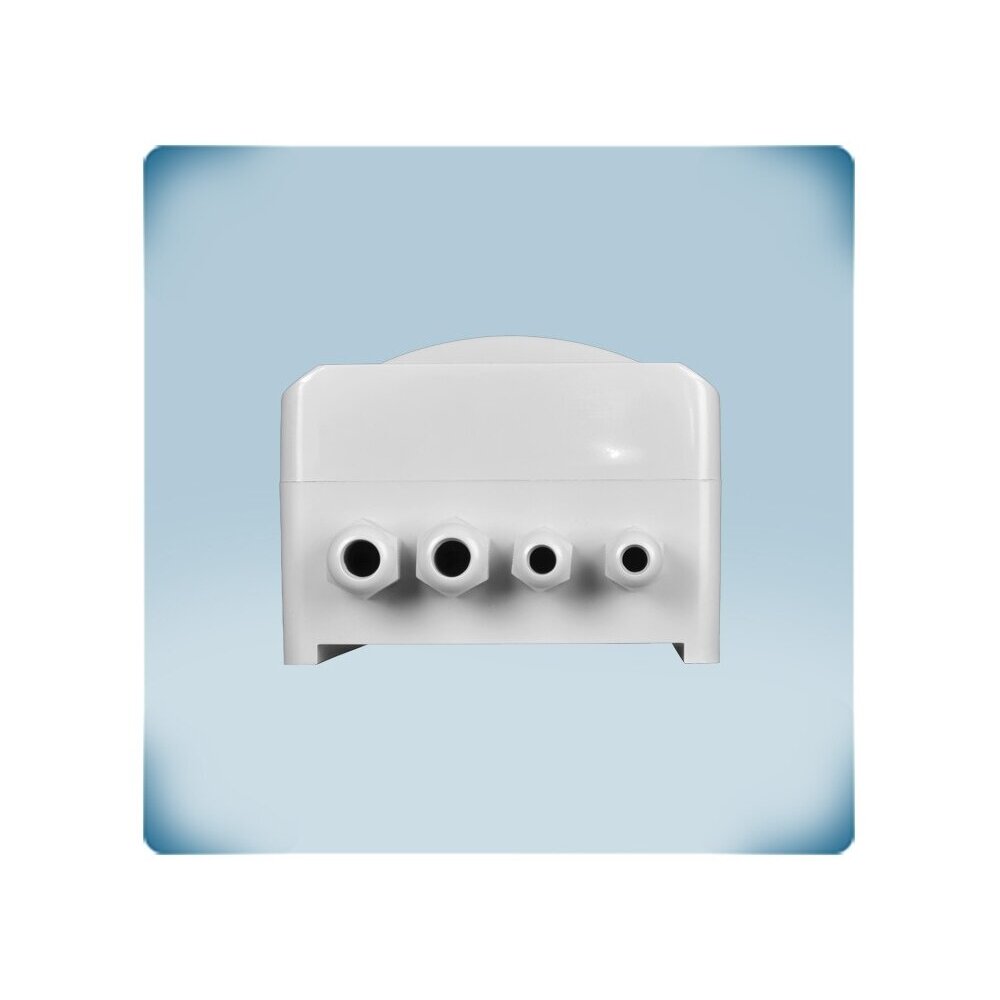

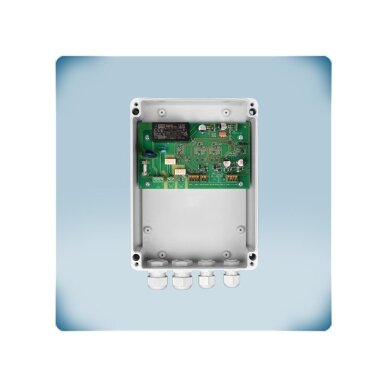

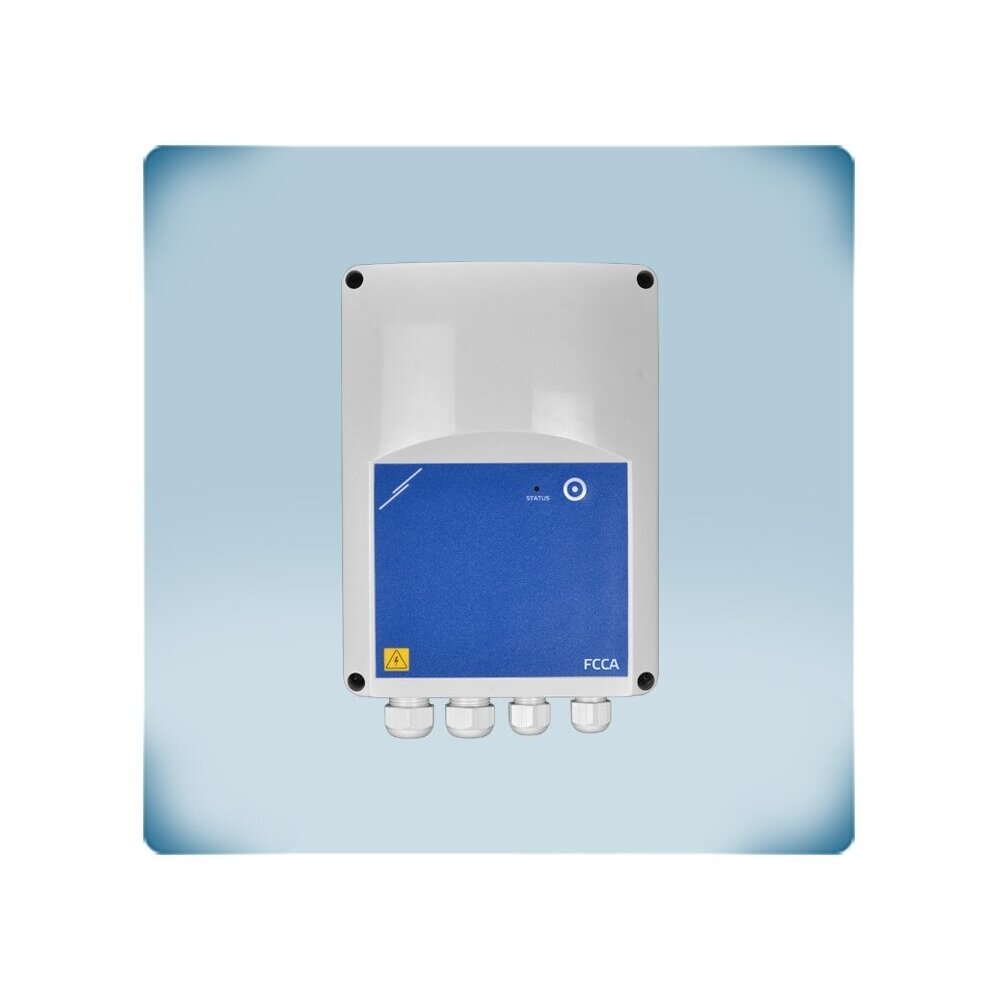

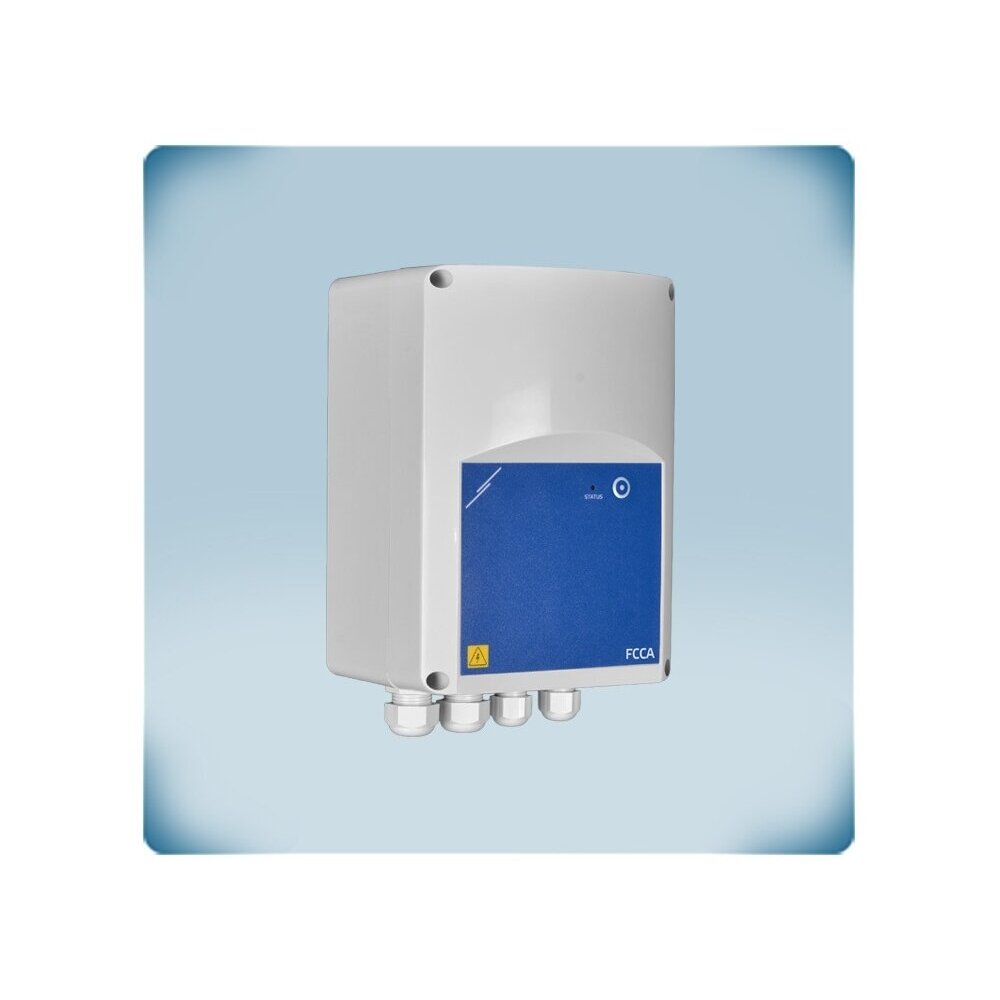

    Контроллер свободного охлаждения | входы 2×PT500 | 0-10VDC/4-20mA/PWM | реле 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | FCCA8-DM

    Артикул: FCCA8-DM
    Задать вопрос об этом товаре
    Цена 318.53 € с НДС
    ( 263.25 € без НДС )
    496.91 € Сэкономьте 178.38 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Контроллер свободного охлаждения | входы 2×PT500 | 0-10VDC/4-20mA/PWM | реле 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | FCCA8-DM

    FCCA8-DM – контроллер свободного охлаждения (free cooling) Sentera Controls: по двум датчикам PT500 (на улице и в помещении) он включает вентилятор и открывает заслонку, когда наружный воздух прохладнее воздуха в помещении, и так охлаждает помещение без кондиционирования. Аналоговый выход управляет скоростью вентилятора, реле – заслонкой. Питание 85–264 VAC.

    Главное:
    Прохладный наружный воздух – бесплатный источник охлаждения. Контроллер сам сравнивает температуру помещения и наружного воздуха и использует наружный воздух только тогда, когда это целесообразно, – меньше часов работы кондиционера и расхода электроэнергии.
    Входы
    2 × PT500 (улица / помещение)
    Выход вентилятора
    0-10 / 2-10 / 0-5 VDC, 0-20 / 4-20 mA, PWM
    Реле
    2 A, заслонка
    Питание / защита
    85–264 VAC, IP54

    Принцип работы

    Контроллер крепится на стену и питается от 85–264 VAC (L, N, PE). Подключаются два датчика PT500 (TEMP1 – на улице, TEMP2 – в помещении), сигнал управления вентилятором (AO1, GND), реле для воздушной заслонки (NO, COM) и, при необходимости, Modbus RTU (A, B); выход 24 VDC / 500 mA может питать внешнее устройство.

    Свободное охлаждение запускается, когда в помещении теплее заданного значения более чем на 1 °C, разница между помещением и улицей превышает заданную (HR62), а на улице выше +5 °C; останавливается, когда помещение остывает на 1 °C ниже заданного значения, разница уменьшается до 1 °C или на улице становится ниже +4 °C. Реле открывает заслонку перед пуском вентилятора и закрывает её после его остановки; вентилятор работает с переменной или фиксированной скоростью, кнопкой включается Boost, а тип выхода (0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA или PWM) выбирается через Modbus.

    Результат – помещение охлаждается бесплатным наружным воздухом, когда это возможно, и кондиционеры работают меньше. При неисправности выход падает до 0 % и реле отключается, после восстановления – задержка 20 s, при более чем 10 авариях – блокировка до перезапуска питания; состояние видно по RGB LED.

    Чем полезен FCCA8-DM?
    Готовый алгоритм свободного охлаждения с управлением заслонкой, кнопкой Boost и Modbus RTU в одном корпусе IP54 – не нужно программировать ПЛК.

    Технические характеристики

    Тип товара Контроллер свободного охлаждения
    Производитель / код Sentera Controls / FCCA8-DM
    Назначение Управление вентилятором и заслонкой для свободного охлаждения наружным воздухом
    Входы температуры 2 × PT500: TEMP1 – улица, TEMP2 – помещение (датчики заказываются отдельно)
    Аналоговый выход AO1 0-10 VDC (по умолчанию), 2-10, 0-5 VDC (RL ≥ 1 kΩ); 0-20, 4-20 mA (RL ≤ 500 Ω); PWM 1 kHz push-pull 12 VDC или открытый коллектор (≤ 12 VDC)
    Выход реле NO / COM, 2 A (активная нагрузка); воздушная заслонка
    Выход питания 24 VDC, 500 mA для внешнего устройства
    Напряжение питания 85–264 VAC, 50–60 Hz (L, N, PE)
    Режимы Переменная / фиксированная скорость, Boost, Override
    Местное управление Кнопка Boost, светодиод состояния RGB
    Связь Modbus RTU (RS485), A, B; кабель Cat5 / EIB; SenteraWeb через интернет-модуль Sentera
    Корпус Пластик ABS, серый (RAL 7035)
    Класс защиты IP54
    Условия эксплуатации -10…+60 °C, 15–90 % rH без конденсации
    Условия хранения 0…+20 °C, 15–80 % rH
    Масса 0,93 kg (нетто)
    Соответствие LVD 2014/35/ЕС, EMC 2014/30/ЕС, WEEE 2012/19/ЕС, RoHS (ЕС) 2015/863

    Основные функции

    • Логика свободного охлаждения – пуск и остановка по уставке помещения, разности температур помещения и наружного воздуха и наружной температуре.
    • Управление заслонкой – реле открывает заслонку перед пуском вентилятора.
    • Boost – кнопкой или по Modbus – временно повышенная скорость на заданное время.
    • Универсальный аналоговый выход – подходит для EC-двигателей и регуляторов скорости AC-вентиляторов с аналоговым входом.
    • Override по Modbus – скорость может задаваться из BMS независимо от автоматической логики.
    • Управление авариями – при неисправности выходы отключаются, при повторении – блокировка.
    • Выход 24 VDC – до 500 mA для питания внешнего устройства.
    • SenteraWeb – через интернет-модуль Sentera – удалённый мониторинг и настройки.

    Где применяется?

    • Серверные и телекоммуникационные помещения
    • Технические помещения с оборудованием, выделяющим тепло
    • Склады и производственные помещения
    • Офисы и торговые помещения в межсезонье
    • Здания, где нужно сократить время работы кондиционирования
    • Электрораспределительные и трансформаторные с тепловыделением
    • Контейнеры мобильной связи и передачи данных

    Использование по необходимости

    Для обслуживающего серверные и телекоммуникационные помещения.
    Охлаждение наружным воздухом продолжается, пока на улице выше +5 °C и разницы температур достаточно, поэтому кондиционер работает меньше.
    Для пусконаладочного инженера ОВК.
    Время открытия заслонки, разница HR62 и тип выхода настраиваются через Modbus RTU под конкретный объект.
    Для монтажника вентиляции технических помещений.
    Один прибор управляет и вентилятором, и заслонкой через реле, дополнительная логика не нужна.

    Практическое применение

    Если в серверной температура на 1 °C превышает уставку, а на улице +12 °C, то FCCA8-DM сначала реле открывает воздушную заслонку и через заданное время запускает вентилятор, который останавливается, когда помещение остынет на 1 °C ниже уставки.

    Руководство по применению: как используется на практике

    FCCA8-DM адаптируется к разным объектам – меняется только то, что подключается к его выходам:

    Объект Что подключается Результат Примечание монтажника
    Серверная AO1 → EC-вытяжной вентилятор; реле → приточная заслонка; PT500 – улица и помещение Охлаждение наружным воздухом, кондиционер работает реже Наружный датчик монтируйте в тени
    Техническое помещение с AC-вентилятором AO1 → регулятор скорости AC-вентилятора Скорость вентилятора по потребности в охлаждении Выберите тип сигнала через Modbus
    Простое решение с фиксированной скоростью HR84 > 0 % – фиксированная скорость Вентилятор только включается / выключается по условиям Подходит для обычных вентиляторов с регулятором
    Кратковременная интенсивная вентиляция Кнопка Boost Временное повышение скорости с автоматическим возвратом Длительность задаётся в HR85
    Объект с BMS Modbus RTU → A, B Состояние, аварии и Override из BMS Кабель Cat5 / EIB

    Как выбрать контроллер

    Задача Рекомендуемая модель
    Возврат тёплого воздуха от потолка вниз (высокие помещения, склады, цеха) DSCA8-DM (контроллер дестратификации)
    Охлаждение помещения более прохладным наружным воздухом без кондиционирования FCCA8-DM (контроллер свободного охлаждения) ← эта модель
    Правило: контроллер выбирается по задаче: возврат тепла от потолка – DSCA8-DM, охлаждение наружным воздухом – FCCA8-DM. Для обоих нужны два датчика PT500 (заказываются отдельно) и вентилятор с аналоговым входом управления (EC-двигатель или регулятор скорости AC).
    Когда выбрать другое решение: Датчики PT500 заказываются отдельно (серия Sentera PT500); для AC-вентиляторов – регуляторы скорости с аналоговым входом; для возврата тепла из-под потолка – DSCA8-DM.

    Преимущества

    • Готовый алгоритм управления без программирования ПЛК
    • Универсальный аналоговый выход, включая 4-20 mA и PWM
    • Реле для заслонки
    • Выход 24 VDC / 500 mA для внешнего устройства
    • Modbus RTU и возможность SenteraWeb
    • Корпус IP54, питание 85–264 VAC

    Недостатки / ограничения

    • Датчики PT500 в комплект не входят – заказываются отдельно
    • Один аналоговый выход – все вентиляторы управляются одним и тем же сигналом
    • Реле 2 A – для большей нагрузки нужен промежуточный контактор
    • Многие настройки (пороги, время) изменяются только через Modbus RTU

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик / специалист по автоматике при отключённом питании.
    • Напряжение питания 85–264 VAC: на клеммах L, N, PE – опасное напряжение; необходимо защитное заземление.
    • Нагрузка контактов реле – не более 2 A активной нагрузки.
    • Кабели датчиков PT500 прокладывайте отдельно от силовых кабелей, избегайте петель и лишних соединений.
    • Сброс параметров связи Modbus – перемычкой на контактах PROG 1 и 2 не менее 5 s.

    Краткое руководство по выбору

    2 × PT500
    0-10 VDC / 4-20 mA / PWM
    Реле 2 A
    Modbus RTU
    85–264 VAC
    IP54
    Подходит, когда нужно:
    • охлаждать помещение наружным воздухом, когда он прохладнее;
    • управлять вентилятором и заслонкой одним контроллером;
    • сократить время работы кондиционирования.
    Проверьте перед использованием:
    • есть ли у вентилятора аналоговый вход управления (EC) или используется регулятор скорости AC;
    • заказаны ли два датчика PT500;
    • нагрузку реле (до 2 A).
    Важное напоминание: FCCA8-DM – контроллер: он формирует управляющий сигнал, но не является силовым регулятором вентилятора; датчики PT500 заказываются отдельно.

    FAQ

    Входят ли датчики в комплект?
    Нет, необходимы два датчика PT500, заказываются отдельно.
    Какими вентиляторами можно управлять?
    EC-двигатели с аналоговым входом и AC-вентиляторы через регулятор скорости с аналоговым входом.
    Как изменить тип выходного сигнала?
    Через Modbus RTU (по умолчанию 0-10 VDC).
    Нужен ли компьютер для запуска?
    Нет, основная работа – с заводскими настройками; состояние отображается RGB LED, кнопка на месте.
    Что происходит при неисправности?
    Аналоговый выход падает до 0 %, реле отключается; при более чем 10 авариях – блокировка до перезапуска питания.
    Как подключить к интернету?
    Через интернет-модуль Sentera в облако SenteraWeb.

    Контроллер свободного охлаждения | входы 2×PT500 | 0-10VDC/4-20mA/PWM | реле 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | FCCA8-DM

    Sentera FCCA8-DM – контроллер свободного охлаждения с двумя входами PT500, аналоговым выходом 0-10 VDC / 4-20 mA / PWM, реле 2 A и Modbus RTU, питание 85–264 VAC, IP54. Охлаждает помещения наружным воздухом без кондиционирования.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
