  • Новый товар   Вводная (питающая) клемма для шинной системы | 3 полюса | 3x1,5–16 мм² | Al/Cu | луженая медь | 1 модуль | SNS | Pollmann AS/3x16 SNS | 201.08.04

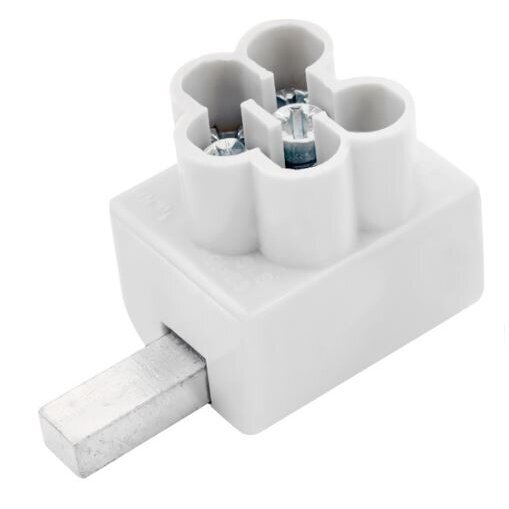

    Вводная (питающая) клемма для шинной системы | 3 полюса | 3x1,5–16 мм² | Al/Cu | луженая медь | 1 модуль | SNS | Pollmann AS/3x16 SNS | 201.08.04

    Артикул: 201.08.04
    Задать вопрос об этом товаре
    Цена 4.07 € с НДС
    ( 3.36 € без НДС )
    Не подходит цена? Предложи свою!

    Pollmann AS/3x16 SNS (код 201.08.04, артикул производителя 2010804) – трёхполюсная вводная (питающая) клемма, предназначенная для подключения питающих проводников L1, L2, L3 сечением до 16 мм² к шинной системе распределительного щита. Клемма занимает всего один модуль (17,8 мм), а её три контактных язычка (5x4x12,3 мм) вставляются в клеммы аппарата или шины так же, как штырьки шины – благодаря этому питание щита можно подключить аккуратно, без дополнительных петель проводов и без занятия клемм автоматов.

  • Описание

    Вводная (питающая) клемма для шинной системы | 3 полюса | 3x1,5–16 мм² | Al/Cu | луженая медь | 1 модуль | SNS | Pollmann AS/3x16 SNS | 201.08.04

    Pollmann AS/3x16 SNS (код 201.08.04, артикул производителя 2010804) – трёхполюсная вводная (питающая) клемма, предназначенная для подключения питающих проводников L1, L2, L3 сечением до 16 мм² к шинной системе распределительного щита. Клемма занимает всего один модуль (17,8 мм), а её три контактных язычка (5x4x12,3 мм) вставляются в клеммы аппарата или шины так же, как штырьки шины – благодаря этому питание щита можно подключить аккуратно, без дополнительных петель проводов и без занятия клемм автоматов.

    Главная мысль:
    Когда ряд автоматов запитан штырьковой или вилочной гребёнчатой шиной, возникает вопрос, куда подключить толстый вводной провод – клеммы автоматов уже заняты шиной. AS/3x16 SNS решает эту задачу в одном модуле: сверху зажимаются три вводных проводника сечением до 16 мм², снизу язычки соединяются с шинной системой. Результат – стандартное, проверенное немецкое решение, которое используют производители щитов по всей Европе.
    Количество полюсов
    3
    Сечение
    3x1,5–16 мм²
    Ширина
    1 модуль (17,8 мм)
    Производитель
    Pollmann, Германия

    Принцип работы

    В корпусе клеммы находятся три отдельных контактных блока из луженой меди – по одному на каждую фазу. Сверху в каждый блок винтом зажимается вводной проводник 1,5–16 мм² (монолитный, многопроволочный или гибкий с наконечником). Снизу каждый блок имеет плоский контактный язычок 5x4x12,3 мм – такой же, как штырёк штырьковой шины, поэтому он вставляется в клемму модульного аппарата или в соединение шины и зажимается вместе с шинной системой.

    Таким образом питание от вводного кабеля через клемму поступает на шину, а от шины – на весь ряд автоматов. Луженая медь обеспечивает низкое переходное сопротивление и позволяет подключать как медные, так и алюминиевые проводники (для алюминия – с контактной пастой). Ширина клеммы равна одному модулю, поэтому она выравнивается с автоматами и не мешает установке защитной панели.

    Чем полезна AS/3x16 SNS?
    Она заменяет импровизации – сдвоенный проводник в клемме автомата, дополнительный распределительный блок или петли проводов. Ввод подключается в одном месте, наглядно, с возможностью перепроверить винт каждой фазы. Щит выглядит аккуратно, а при эксплуатации легко найти и отключить точку питания.

    Технические характеристики

    Модель Pollmann AS/3x16 SNS
    Артикул производителя / EAN 2010804 / 4025221017312
    Тип изделия Вводная (питающая) клемма для шинной системы (Einspeiseklemme)
    Количество полюсов 3
    Сечение (на каждый полюс) 1,5–16 мм²
    Материал проводника Al / Cu (алюминий и медь)
    Тип проводника Монолитный, многопроволочный, гибкий с наконечником
    Материал контакта Луженая медь
    Подключение к шине Контактный язычок 5 x 4 x 12,3 мм (штырькового типа)
    Монтажная ширина 1 модуль (17,8 мм)
    Номинальное напряжение До 400 В AC (низковольтные распределительные щиты)
    Номинальный ток По проводнику, до 76 А (16 мм² Cu)
    Цвет корпуса Серый
    Материал корпуса Полиамид, самозатухающий
    Производитель Pollmann, Германия
    Упаковка 1 шт.

    Основные функции

    • Трёхфазный ввод в одном модуле – L1, L2, L3 подключаются через клемму шириной 17,8 мм.
    • До 16 мм² на каждый полюс – подходит для большинства бытовых и коммерческих вводов щита.
    • Язычки штырькового типа – соединяются со штырьковыми и вилочными гребёнчатыми шинами, а также с клеммами модульных аппаратов.
    • Совместимость Al/Cu – луженая медь, подходит и для алюминиевого ввода (с контактной пастой).
    • Винтовое зажатие – каждый проводник зажимается отдельно, момент затяжки контролируется.
    • Немецкое качество – Pollmann производит компоненты для соединения щитов с 1935 года.

    Где применяется?

    • Домовые и квартирные распределительные щиты – подключение вводного кабеля к шине автоматов
    • Щиты лестничных клеток и учёта многоквартирных домов
    • Коммерческие и промышленные щиты с модульными аппаратами
    • AC-щиты солнечных электростанций – подключение выхода инвертора к шине
    • Щиты питания зарядных станций для электромобилей
    • Производство щитов – серийный, стандартизированный узел ввода

    Применение по потребности

    Для бытового пользователя.
    Если в домовом щите автоматы соединены шиной, а вводной кабель сечением 10–16 мм² «не помещается» в клемму первого автомата – эта клемма предназначена именно для этого.
    Для предприятий и производителей щитов.
    Единый узел ввода во всех щитах сокращает время монтажа и облегчает проверку – ввод всегда находится в одном и том же месте, с одним и тем же аппаратом.
    Для электромонтажника / инженера.
    При выборе проверьте: тип шины (штырьковая или вилочная) и размеры штырька соответствуют язычку 5x4x12,3 мм; сечение вводного проводника ≤16 мм²; вводной ток щита не превышает допустимый ток проводника. Для алюминиевого ввода используйте контактную пасту и перепроверьте винты после нагрузки.

    Практический пример

    В домовом щите 24 модульных автомата соединены трёхфазной штырьковой шиной. Вводной медный кабель 5x10 мм² приходит от щита учёта. AS/3x16 SNS монтируется на первой позиции ряда: три язычка вставляются в соединение шины, а проводники L1, L2, L3 зажимаются сверху клеммы. Проводники N и PE подключаются к отдельным шинам. Весь ряд запитан аккуратно, без сдвоенных проводов в клеммах автоматов.

    Плюсы

    • Один модуль – занимает минимум места в щите.
    • Три фазы одним аппаратом – не нужны три отдельные клеммы.
    • До 16 мм² – покрывает вводы до ~63 А.
    • Стандартная совместимость – размеры язычка соответствуют обычным штырьковым шинам.
    • Контроль – каждая фаза отдельным винтом, момент можно перепроверить.
    • Немецкое качество – Pollmann, проверено по требованиям VDE.

    Минусы / ограничения

    • Не подходит для проводников свыше 16 мм² – для вводов 25–35 мм² нужна модель AS/3x35 или аналогичная.
    • Требует наличия шинной системы – без шины клемма не имеет смысла.
    • Только L1/L2/L3 – N и PE подключаются к отдельным шинам.
    • Винтовые соединения, особенно с алюминием, требуют перепроверки после первых недель нагрузки.
    • Перед покупкой необходимо проверить совместимость размеров штырька шины.

    Безопасность и монтаж

    • Монтируйте только после отключения напряжения и проверки его отсутствия.
    • Вставляйте язычки до упора и затягивайте клемму шины или аппарата указанным моментом.
    • Алюминиевые проводники очищайте от оксида и используйте контактную пасту.
    • Для гибких проводников используйте опрессовываемые наконечники.
    • Сечение вводного проводника подбирайте по вводному току щита и защитному аппарату.
    • После первых недель нагрузки перепроверьте момент затяжки всех винтов.

    Краткий гид по выбору

    Количество полюсов
    3
    Сечение
    3x1,5–16 мм²
    Ширина
    1 модуль (17,8 мм)
    Производитель
    Pollmann, Германия
    Подходит, когда нужно:
    • подключить трёхфазный ввод до 16 мм² к шине автоматов;
    • аккуратный узел ввода в один модуль в щите;
    • стандартное решение для серийного производства щитов.
    Проверьте перед использованием:
    • штырьковая ли шина / вилочная и совместимы ли размеры штырька с 5x4x12,3 мм;
    • соответствует ли сечение вводного проводника 1,5–16 мм²;
    • не превышает ли вводной ток щита допустимый ток проводника;
    • подготовлена ли контактная паста для алюминия.
    Важное напоминание:
    Клемма подключает питание, но не защищает цепь – защиту ввода от перегрузки и короткого замыкания обеспечивает вводной автомат или предохранители перед клеммой.

    Вопросы и ответы

    Чем отличается от обычной ответвительной клеммы?
    Это вводная клемма для шины: она не ответвляет провода, а подключает питание к шинной системе автоматов через язычки штырькового типа.
    Подходит ли для ввода 25 мм²?
    Нет, максимальное сечение 16 мм². Для больших вводов выбирайте AS/3x35 или аналогичную модель.
    Можно ли подключить алюминиевый ввод?
    Да – луженый медный контакт для этого приспособлен; используйте контактную пасту.
    Куда подключаются N и PE?
    К отдельным шинам N и PE – эта клемма предназначена только для трёх фаз.
    Подходит ли для любой шины?
    Подходит для штырьковых и вилочных гребёнчатых шин, а также для клемм модульных аппаратов, принимающих штырёк 5x4 мм. Проверьте техническую документацию шины.
    Нужно ли перепроверять винты?
    Да – винтовые соединения, особенно с алюминием, рекомендуется перепроверять после первых недель нагрузки.

    Вводная (питающая) клемма для шинной системы | 3 полюса

    Pollmann AS/3x16 SNS (201.08.04) – трёхполюсная вводная клемма для шинной системы, 3x1,5–16 мм² Al/Cu, контакты из луженой меди, язычки штырькового типа 5x4x12,3 мм, ширина один модуль (17,8 мм). Предназначена для подключения трёхфазного питания к шине модульных автоматов в бытовых, коммерческих и промышленных распределительных щитах.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
