  • Новый товар   Медная токопроводящая шина | 160 × 10 мм | 4 м | Elsp Group | ESV160X10

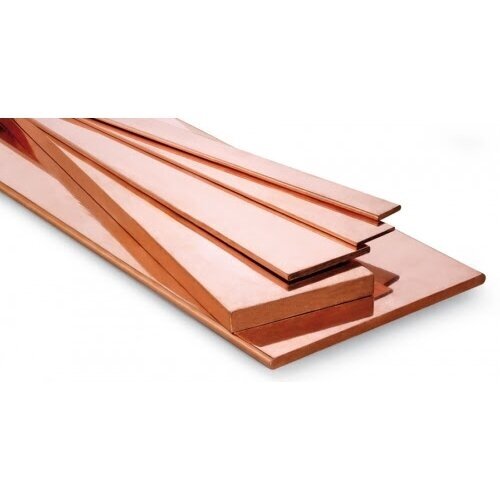

    Новый товар   Медная токопроводящая шина | 160 × 10 мм | 4 м | Elsp Group | ESV160X10 1

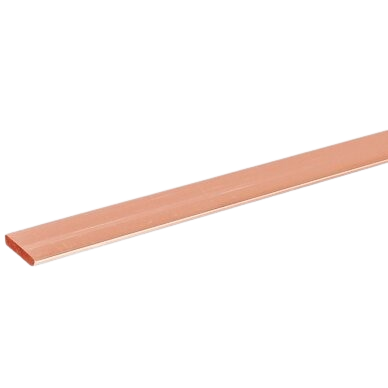

    Медная токопроводящая шина | 160 × 10 мм | 4 м | Elsp Group | ESV160X10

    Артикул: ESV160X10
    Задать вопрос об этом товаре
    Цена 1394.56 € с НДС
    ( 1152.53 € без НДС )
    Не подходит цена? Предложи свою!

    Цельная медная полоса для проводящих соединений в распределительных щитах и оборудовании. Подбирается с учётом нагрузки, конструкции контактов и условий монтажа.

  • Описание

    Медная токопроводящая шина | 160 × 10 мм | 4 м | Elsp Group | ESV160X10

    Цельная медная полоса для проводящих соединений в распределительных щитах и оборудовании. Подбирается с учётом нагрузки, конструкции контактов и условий монтажа.

    Главная мысль:

    Размеры 160 × 10 мм дают геометрическое сечение 1600 мм². Полоса длиной 4 м позволяет планировать заготовки по чертежу щита. Допустимый ток оценивается для всей конструкции.

    Материал
    Медь
    Размеры
    160 × 10 mm
    Длина
    4 m
    Сечение
    1600 mm²

    Принцип работы

    Шина устанавливается на подходящих изоляционных опорах и соединяет электрические узлы щита. Контакты и опоры подбираются по проекту системы.

    Чем полезна ESV160X10?

    Цельная полоса позволяет создать жёсткое проводящее соединение в соответствии с расположением оборудования.

    Технические характеристики

    Тип товараЖёсткая медная шина
    ПроизводительElsp Group
    Код изделияESV160X10
    МатериалМедь
    Размеры160 × 10 mm
    Длина4 m
    Сечение1600 mm² — Геометрический расчёт
    Допустимый длительный токОпределяется по документации конкретного изделия и конструкции щита.
    Связь между А и кВт

    Примеры расчёта, а не номинальная мощность этой шины: симметричная трёхфазная сеть 400 В, cosφ=1; P=√3 × U × I × cosφ / 1000. Постоянный ток: P=U × I / 1000. Для механической мощности двигателя дополнительно учитывают КПД.

    100 A69,3 kW
    400 A277,1 kW
    1000 A692,8 kW

    Основные функции

    • Передача тока — Соединяет электрические узлы щита.
    • Распределительная магистраль — Позволяет предусмотреть несколько точек подключения.
    • Жёсткий проводник — Сохраняет заданную форму соединения.
    • Прямоугольная форма — Размеры согласуются с контактами и опорами.
    • Длина 4 м — Позволяет планировать заготовки по чертежу.
    • Соединения Cu — Используются контактные элементы для меди.

    Отличия от похожих моделей

    Сравнивается только геометрическое сечение; равную допустимую токовую нагрузку нельзя установить только по размерам.

    160 × 10 mm1600 mm²
    120 × 10 mm1200 mm²
    100 × 10 mm1000 mm²

    Где применяется?

    • Главные шины распределительных щитов по проекту.
    • Соединения автоматических выключателей внутри щита.
    • Соединения вторичной стороны трансформатора по проекту.
    • Проводящие соединения оборудования ИБП.
    • Силовые цепи преобразователей.
    • Распределительные узлы постоянного тока аккумуляторов.

    Применение по потребности

    Производителям щитов

    Заготовки жёстких соединений по чертежам.

    Промышленному обслуживанию

    Замена соединений после проверки существующей конструкции.

    Проектировщикам

    Согласование размеров и контактных узлов.

    Практическое применение

    Если требуется жёсткое соединение двух силовых узлов, определите длину заготовки, положение контактов и опор, затем проверьте токовую нагрузку и нагрев всей конструкции.

    Преимущества

    • Геометрическое сечение 1600 мм².
    • Ширина 160 мм для расположения контактов по проекту.
    • Толщина 10 мм определяет геометрию заготовки.
    • Полоса 4 м для планирования заготовок.
    • Медный проводник для соединений Cu.

    Недостатки / ограничения

    • Жёсткая полоса не компенсирует движение — для этого используйте подходящее гибкое соединение.
    • Неизолированная полоса требует изоляционных опор и защитных кожухов.
    • Размеров недостаточно для выбора тока — необходима тепловая проверка.
    • Для соединения с Al требуется специальная система Cu–Al.

    Безопасность и монтаж

    • ⚡ Монтаж выполняет квалифицированный электрик после отключения и проверки отсутствия напряжения.
    • Опоры, изоляционные расстояния и стойкость к короткому замыканию оцениваются по проекту щита.
    • Подготовка контактов и момент затяжки — по инструкциям соединительных элементов.
    • Проверьте охлаждение, нагрев соединений и защиту от прикосновения.

    Краткое руководство по выбору

    Материал

    Медь

    Размеры

    160 × 10 mm

    Длина

    4 m

    Сечение

    1600 mm²

    Подходит, когда требуется:
    • Жёсткое медное соединение по проекту щита.
    • Заготовка 160 × 10 мм длиной 4 м.
    Перед применением проверьте:
    • Совместимость контактов, опор и кожухов.
    • Допустимый ток, нагрев и нагрузки короткого замыкания.
    • Фактические размеры и требования к обработке.
    Важное напоминание: Шина не заменяет защитный аппарат, изоляцию или проверку всей конструкции щита.

    ☝ Elsprendimai.eu рекомендует:

    Подберите изоляторы, держатели, кожухи и контакты по размерам шины и проектному току; для подвижных узлов предусмотрите гибкое соединение.

    Принадлежности для шин — выбор по размерам и проекту

    Частые вопросы

    Каково геометрическое сечение?

    160 × 10 = 1600 мм².

    Какова длина полосы?

    Изделие представляет собой полосу длиной 4 м.

    Какой ток допускает шина?

    Допустимый ток определяется по документации изделия и конкретной конструкции щита.

    Таблица кВт показывает мощность шины?

    Нет, она показывает только математическую связь тока и мощности при указанных условиях.

    Можно напрямую соединить с алюминием?

    Используйте специальную систему соединения Cu–Al по её инструкции.

    Шина изолирована?

    Неизолированная шина требует изоляционных опор и защиты от прикосновения.

    Медная токопроводящая шина | 160 × 10 мм | 4 м | Elsp Group | ESV160X10

    Медная шина 160 × 10 мм, 4 м — заготовка для жёстких соединений в распределительных щитах. ESV160X10 подбирается по нагрузке, контактам, опорам и тепловым условиям.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
