  • Новый товар   Мембранная кабельная вводная пластина с конусами | вырез 216×84 мм | 49× Ø4–12 + 1× Ø14–25 мм | серая | IP65 | HT Hi Tech Polymers | HTKC-50
    Новый товар   Мембранная кабельная вводная пластина с конусами | вырез 216×84 мм | 49× Ø4–12 + 1× Ø14–25 мм | серая | IP65 | HT Hi Tech Polymers | HTKC-50 1

    Мембранная кабельная вводная пластина с конусами | вырез 216×84 мм | 49× Ø4–12 + 1× Ø14–25 мм | серая | IP65 | HT Hi Tech Polymers | HTKC-50

    Артикул: Sandariklis HTKC-50
    Задать вопрос об этом товаре
    Цена 5.71 € с НДС
    Не подходит цена? Предложи свою!

    HTKC-50 – мембранная кабельная вводная пластина с конусами под вырез 216×84 мм в стенке щита. Через неё вводится до 50 кабелей: 49 тонких Ø4–12 мм и один Ø14–25 мм. Степень защиты – IP65.

  • Описание

    Мембранная кабельная вводная пластина с конусами | вырез 216×84 мм | 49× Ø4–12 + 1× Ø14–25 мм | серая | IP65 | HT Hi Tech Polymers | HTKC-50

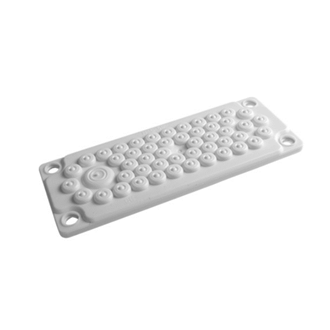

    HTKC-50 – пластина из эластомера TPE-SEBS, которая закрывает стандартный вырез 216×84 мм и позволяет ввести через него до 50 кабелей. Каждый кабель проходит через собственный конус, вершина которого срезается по наружному диаметру кабеля. Плотная сетка из 49 малых конусов рассчитана на кабели управления, сигнальные и кабели передачи данных.

    Главная мысль:
    В щит автоматики часто нужно ввести десятки тонких кабелей – датчиков, кнопок, линий связи. Сверлить десятки отверстий под отдельные кабельные вводы непрактично, а HTKC-50 решает задачу одним вырезом. Конусы начинаются от Ø4 мм, поэтому подходят даже для самых тонких сигнальных кабелей, для которых HTC-50 (Ø7–13 мм) уже велик.
    Кабелей
    до 50
    Малые вводы
    49 × Ø4–12 мм
    Большой ввод
    1 × Ø14–25 мм
    Защита
    IP65

    Принцип работы

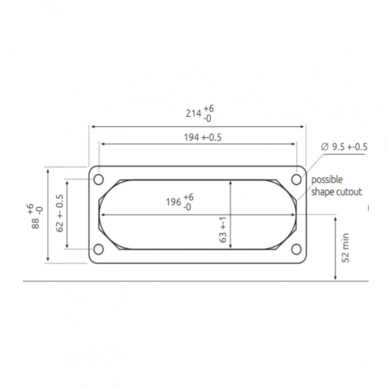

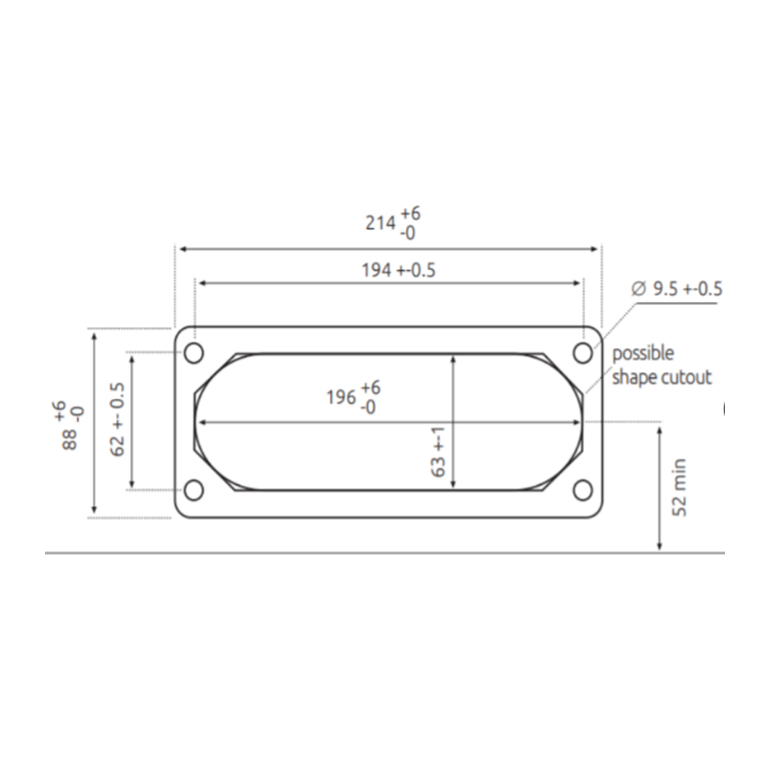

    В стенке щита вырезается проём 216×84 мм и сверлятся крепёжные отверстия Ø10 мм (межосевые 193 × 62 мм). Пластина прикручивается винтами, её край прижимается к стенке.

    Вершина нужного конуса срезается по ступени, немного меньшей наружного диаметра кабеля. Кабель проталкивается, и эластичный конус плотно охватывает оболочку.

    Получается ввод IP65 для многих кабелей, а неиспользованные конусы остаются закрытыми и используются при расширении щита.

    Чем полезен HTKC-50?
    Он экономит время монтажа там, где кабелей много и они тонкие: один вырез вместо десятков сальников, у каждого кабеля свой конус, а резерв остаётся в той же пластине.

    Технические характеристики

    Тип товара Мембранная кабельная вводная пластина с конусами
    Код HTKC-50
    Производитель HT Hi Tech Polymers Oy (Финляндия)
    Вводы и Ø кабелей 49 × Ø4–12 мм; 1 × Ø14–25 мм
    Макс. количество кабелей 50
    Вырез в корпусе 216 × 84 мм (C-образный, FL21)
    Крепёжные отверстия Ø10 мм, межосевые 193 × 62 мм
    Степень защиты IP65 (EN 60529)
    Рабочая температура −40…+100 °C
    Материал TPE-SEBS, без галогенов
    Цвет серый
    Применение в помещении и снаружи

    Основные функции

    • 49 конусов Ø4–12 мм – для тонких кабелей управления, сигнальных и кабелей данных
    • 1 конус Ø14–25 мм – для питающего кабеля щита
    • Один кабель – один конус – каждая оболочка уплотняется отдельно
    • Закрытые конусы – неиспользованные места остаются герметичным резервом
    • Стандартный вырез 216×84 мм – взаимозаменяемость с другими пластинами под тот же вырез

    Где применяется?

    • Щиты ПЛК и автоматики с большим числом кабелей датчиков
    • Щиты систем управления зданием (BMS) и автоматики вентиляции
    • Распределительные коробки слаботочных систем, сигнализации и СКУД
    • Шкафы управления производственными линиями и станками
    • Телекоммуникационные шкафы с множеством тонких кабелей
    • Щиты управления освещением с множеством отходящих линий

    Применение по задачам

    Производителю щитов автоматики.
    Один стандартный вырез вмещает 49 сигнальных кабелей и один питающий – проще унифицировать подготовку корпусов.
    Электромонтажнику.
    Не нужно сверлить десятки отверстий: срезаются только конусы под кабели, вводимые сейчас.
    Администратору здания.
    При добавлении датчика или линии кабель вводится через свободный конус без разборки существующего ввода.

    Практическое применение

    Если в щит автоматики вентиляции нужно ввести 30 кабелей датчиков и приводов Ø5–8 мм и один питающий кабель Ø16 мм, HTKC-50 принимает их все через один вырез, а 19 свободных конусов остаются для будущих линий.

    Плюсы

    • До 50 кабелей через один вырез 216×84 мм
    • Малые конусы от Ø4 мм – подходят для тонких сигнальных кабелей
    • Герметичность IP65
    • Материал без галогенов, стойкий к брызгам масла, для помещений и улицы
    • Неиспользованные конусы закрыты – резерв без дополнительных заглушек

    Минусы / ограничения

    • Только один ввод для более толстого кабеля (Ø14–25 мм); для нескольких питающих кабелей выбирайте HTKC-28 или HTKC-36
    • Верхний предел рабочей температуры +100 °C (по данным поставщика)
    • Не фиксирует кабель от вырывания – кабели нужно закрепить внутри щита
    • Не является противопожарной проходкой

    Безопасность и монтаж

    • Вырезать и сверлить только при снятом напряжении; в действующем щите – только по наряду и со средствами защиты.
    • После резки и сверления удалите металлическую стружку – она может вызвать короткое замыкание.
    • Срезайте конус по ступени, немного меньшей наружного диаметра кабеля – слишком большое отверстие не уплотнит.
    • Через один конус пропускайте только один кабель.
    • Закрепите кабели внутри щита, чтобы усилие натяжения не передавалось на конус.

    Краткий гид по выбору

    Вырез 216×84 мм (FL21)
    49 × Ø4–12 мм
    1 × Ø14–25 мм
    IP65, −40…+100 °C
    Подходит, если нужно:
    • ввести много тонких кабелей в один щит
    • оставить резерв для будущих линий без новых отверстий
    • ввод IP65 без десятков отдельных сальников
    Проверьте перед использованием:
    • есть ли (можно ли сделать) в корпусе вырез 216×84 мм с крепёжными отверстиями Ø10 мм
    • наружные диаметры кабелей – входят ли они в Ø4–12 мм и Ø14–25 мм
    • есть ли внутри щита место для крепления кабелей
    Важное напоминание: HTKC-50 защищает ввод от пыли и водяных струй (IP65), но не является противопожарной проходкой и не фиксирует кабели от вырывания – для этого нужны отдельные решения.

    Частые вопросы

    Для каких кабелей подходит HTKC-50?
    49 конусов – для кабелей Ø4–12 мм, один – для кабеля Ø14–25 мм по наружному диаметру.
    Чем HTKC-50 отличается от HTC-50?
    Малые конусы HTKC-50 начинаются от Ø4 мм (у HTC-50 – Ø7–13 мм), поэтому он лучше подходит для тонких сигнальных кабелей.
    Нужно ли срезать все конусы?
    Нет – срезаются только конусы под вводимые кабели, остальные остаются закрытыми.
    Какой проём нужен в корпусе?
    Вырез 216×84 мм и крепёжные отверстия Ø10 мм с межосевыми 193 × 62 мм.
    Можно ли использовать на улице?
    Да, материал предназначен для помещений и улицы, защита IP65.
    Можно ли провести два тонких кабеля через один конус?
    Нет, один конус рассчитан на один круглый кабель, иначе герметичность не обеспечивается.

    Документация производителя

    Ссылки ведут на внешние сайты. Проверено 2026-10-04. При расхождении данных руководствуйтесь последней редакцией производителя или свяжитесь с нами.

    HTKC-50 – пластина для ввода 50 кабелей

    Мембранная пластина с конусами HTKC-50 под вырез 216×84 мм вводит до 49 кабелей Ø4–12 мм и один кабель Ø14–25 мм с герметичностью IP65.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
