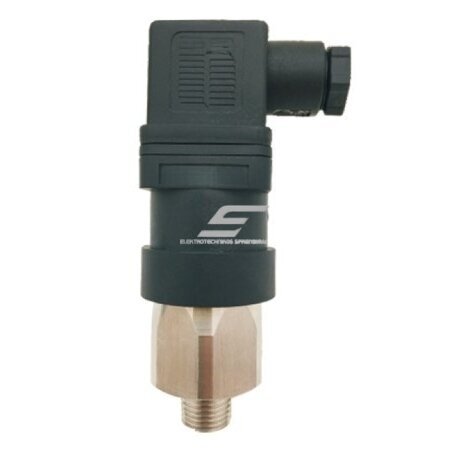

Мембранный прессостат | 1–5 бар | 1–10 бар | 10–20 бар | 20–50 бар | 4A | 250VAC | 42VDC | IP65/67

Технические характеристики
Тип контактов: SPDT (однополюсный, двухпозиционный)

Материал контактов: сплав серебра и кадмия

Материал корпуса: оцинкованная сталь / нержавеющая сталь / латунь

Максимальное рабочее напряжение: 250 В переменного тока / 42 В постоянного тока

Максимальный ток: 4 А

Рабочая температура: от -40°C до +100°C (в зависимости от типа мембраны)

Механическая износостойкость: 1 000 000 циклов

Электрическая износостойкость: 100 000 циклов

Повторяемость точности: ±2%

Степень защиты IP:
  – Провода – IP00
  – Разъём Hirschmann – IP65
  – Герметичные провода – IP67

Соответствие стандарту: EN 60730-1

Максимальное рабочее давление:
  – Оцинкованная / нержавеющая сталь – 150 бар
  – Латунь – 40 бар

Давление разрушения:
  – Оцинкованная / нержавеющая сталь – 300 бар
  – Латунь – 80 бар

Вес: ~140 г

Параметры по коду заказа:
Код заказа: ESLF727- 1(A) 1(B) 1(C) 1(D) 1(E) 1(F) -3bar

A – Подключение (X3):

1. G1/8 наружная резьба

2. NPT1/8 наружная резьба

3. M10×1 наружная резьба

4. UNF7/16 наружная резьба

5. G1/4 наружная резьба

6. NPT1/4 наружная резьба

7. G1/2 наружная резьба

8. G1/4 внутренняя резьба

9. M12×1.5 внутренняя резьба

B – Материал корпуса:

1. Оцинкованная сталь

2. Нержавеющая сталь

3. Латунь

C – Мембрана:

1. NBR

2. FKM

3. EPDM

4. HNBR

5. VMQ

D – Электрическое подключение:

1. Плоский разъём

2. DIN 43650A Pg9

3. DIN 43650A Pg11

4. Провода, залитые смолой

E – Диапазон давления:

1. 1–5 бар (погрешность ±0.3 бар)

2. 1–10 бар (погрешность ±0.5 бар)

3. 10–20 бар (погрешность ±1 бар)

4. 20–50 бар (кроме латунного корпуса) (погрешность ±2 бар)

F – Направление давления:

1. Повышающееся

2. Понижающееся

Функции и особенности
Контактная схема SPDT обеспечивает гибкое управление сигналами – может использоваться как для включения сигнальных систем, так и для запуска механизмов.

Высокая стойкость к давлению: модели из стали выдерживают до 150 бар рабочего и до 300 бар разрушительного давления.

Долгий срок службы: до 1 000 000 механических циклов – подходит для длительной эксплуатации без частого обслуживания.

Универсальное применение: подходит для систем с воздухом и жидкостями (кроме агрессивных сред с содержанием хлора).

Широкий температурный диапазон: от -40°C до +100°C – для эксплуатации в экстремальных условиях.

Различные классы защиты: доступны версии с IP00, IP65 или IP67 в зависимости от условий установки.

Области применения
Системы пожаротушения – обнаружение и сигнализация изменений давления

Промышленные гидравлические системы – контроль давления, управление насосами или клапанами

Автомобильные системы – контроль давления масла или воздуха

Автоматизированные производственные линии – запуск и защита оборудования

Сигнальные системы – при достижении порогового давления включается звуковая/световая сигнализация

Преимущества
Высокая устойчивость к давлению и температуре

Прочный корпус из стали или нержавеющей стали

Надежное переключение сигналов благодаря SPDT контактам

Долговечность – до 1 000 000 циклов

Компактный размер и универсальный монтаж

Недостатки
Отсутствует цифровая настройка или индикация

Не подходит для агрессивных сред (например, хлор, кислоты)

Требует точной калибровки давления при установке

Только одна точка настройки давления – не подходит для динамически регулируемых систем
