  • Новый товар   Мембранный кабельный ввод (диафрагма) | для отверстий M9–M120 | для кабеля Ø2–100 мм | серый | IP65 | HT HSS
    Новый товар   Мембранный кабельный ввод (диафрагма) | для отверстий M9–M120 | для кабеля Ø2–100 мм | серый | IP65 | HT HSS 1

    Мембранный кабельный ввод (диафрагма) | для отверстий M9–M120 | для кабеля Ø2–100 мм | серый | IP65 | HT HSS

    Штрих-код:
    Matmenys Цена Покупать
    Цена 0.11 € с НДС
    ( 0.09 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M9
    В корзину
    Цена 0.13 € с НДС
    ( 0.11 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M12
    В корзину
    Цена 0.17 € с НДС
    ( 0.14 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M16
    В корзину
    Цена 0.21 € с НДС
    ( 0.17 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M20
    В корзину
    Цена 0.24 € с НДС
    ( 0.20 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M25
    В корзину
    Цена 0.41 € с НДС
    ( 0.34 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M32
    В корзину
    Цена 0.54 € с НДС
    ( 0.45 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M40
    В корзину
    Цена 0.98 € с НДС
    ( 0.81 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M50
    В корзину
    Цена 1.45 € с НДС
    ( 1.20 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M60
    В корзину
    Цена 2.20 € с НДС
    ( 1.82 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M80
    В корзину
    Цена 6.78 € с НДС
    ( 5.60 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M100
    В корзину
    Цена 7.79 € с НДС
    ( 6.44 € без НДС )
    Не подходит цена? Предложи свою!
    Артикул: HSS-M120
    В корзину

    Серый мембранный кабельный ввод HT HSS вдавливается в круглое отверстие корпуса и уплотняет один кабель – для отверстий Ø9–120 мм и кабелей Ø2–100 мм, IP65 (HSS-M100, HSS-M120 – IP54). Размер выбирайте по отверстию (число после M) и наружному Ø кабеля; диапазон в выборе варианта, напр. 1,5–4,5 мм, – это толщина стенки.

  • Описание

    Мембранный кабельный ввод (диафрагма) | для отверстий M9–M120 | для кабеля Ø2–100 мм | серый | IP65 | HT HSS

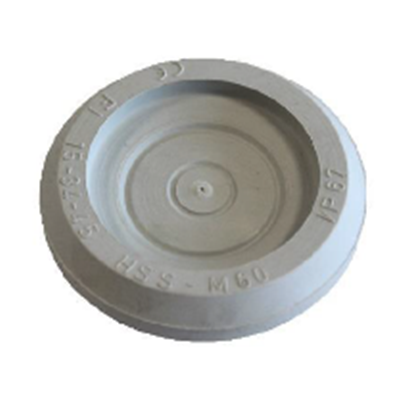

    HSS – мембранный кабельный ввод (диафрагма) HT Hi Tech Polymers (Финляндия) из TPE-SEBS без галогенов. Он вдавливается в круглое отверстие корпуса, а мембрана прокалывается или обрезается под кабель. 11 размеров для отверстий от Ø9 до Ø120 мм и кабелей от Ø2 до Ø100 мм.

    Главное:
    Диафрагма уплотняет без резьбы и гайки – достаточно круглого отверстия нужного размера. При выборе важны три числа: Ø отверстия (число после M), наружный Ø кабеля и толщина стенки корпуса. Диапазон в выборе варианта (напр. 1,5–4,5 мм) – это толщина стенки, а не Ø кабеля; Ø кабеля указан в таблице у каждого кода.
    Отверстие в корпусе
    Ø9–120 мм
    Ø кабеля
    2–100 мм
    IP
    IP65 (M100, M120 – IP54)
    Рабочая темп.
    −40…+130 °C

    Принцип работы

    Измерьте отверстие в корпусе и наружный Ø кабеля, выберите код, у которого число после M совпадает с Ø отверстия.

    Вдавите диафрагму в отверстие, проколите или обрежьте мембрану чуть меньше Ø кабеля и протяните кабель.

    Эластичная мембрана из TPE-SEBS обжимает кабель, а край диафрагмы уплотняет отверстие – IP65 (HSS-M100, HSS-M120 – IP54).

    Чем полезен ввод HT HSS?
    Он закрывает и уплотняет кабельное отверстие без резьбы, гайки и инструмента. Быстрое решение для щитов и коробок, где отверстие уже просверлено, а стенка тонкая – от 1,0 мм (HSS-M9) до 6,0 мм (HSS-M100, HSS-M120).

    Технические характеристики

    Тип товара Мембранный кабельный ввод (диафрагма), вдавливается в круглое отверстие
    Производитель HT Hi Tech Polymers Oy (Финляндия)
    Серия / коды HSS-M9, HSS-M12, HSS-M16, HSS-M20, HSS-M25, HSS-M32, HSS-M40, HSS-M50, HSS-M60, HSS-M100, HSS-M120

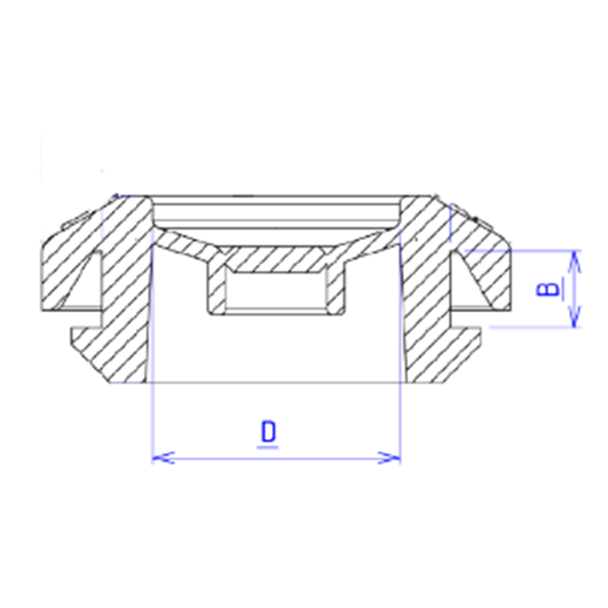

    Обозначения число после M = Ø монтажного отверстия в корпусе, мм; D – наружный Ø диафрагмы; H – высота; стенка – толщина стенки корпуса
    HSS-M9 отверстие Ø9 мм | кабель Ø2–7 мм | стенка 1,0–3,5 мм | D 18 мм | H 9 мм
    HSS-M12 отверстие Ø12 мм | кабель Ø3–5 мм | стенка 1,5–4,5 мм | D 22 мм | H 11 мм
    HSS-M16 отверстие Ø16 мм | кабель Ø5–10 мм | стенка 1,5–4,5 мм | D 23,5 мм | H 11 мм
    HSS-M20 отверстие Ø20 мм | кабель Ø7–12 мм | стенка 1,5–4,5 мм | D 27,5 мм | H 11 мм
    HSS-M25 отверстие Ø25 мм | кабель Ø8–15 мм | стенка 1,5–4,5 мм | D 32,5 мм | H 11 мм
    HSS-M32 отверстие Ø32 мм | кабель Ø14–20 мм | стенка 1,5–4,5 мм | D 44 мм | H 15 мм
    HSS-M40 отверстие Ø40 мм | кабель Ø20–28 мм | стенка 1,5–4,5 мм | D 53 мм | H 15 мм
    HSS-M50 отверстие Ø50 мм | кабель Ø27–35 мм | стенка 1,5–5,5 мм | D 65 мм | H 21 мм
    HSS-M60 отверстие Ø60 мм | кабель Ø24–45 мм | стенка 1,5–5,5 мм | D 79 мм | H 21 мм
    HSS-M100 отверстие Ø100 мм | кабель Ø52–90 мм | стенка 1,5–6,0 мм | D 122 мм | H 20 мм
    HSS-M120 отверстие Ø120 мм | кабель Ø70–100 мм | стенка 1,5–6,0 мм | D 142 мм | H 26 мм
    Количество кабелей 1 кабель на диафрагму
    Материал TPE-SEBS, без галогенов
    Цвет светло-серый (RAL7035)
    Рабочая температура −40…+130 °C
    Степень защиты IP65 (EN 60529); HSS-M100, HSS-M120 – IP54
    Монтаж вдавливается в круглое отверстие; мембрана прокалывается / обрезается под кабель

    Основные функции

    • Уплотнение без резьбы и гайки – достаточно круглого отверстия
    • 11 размеров – для отверстий Ø9–120 мм и кабелей Ø2–100 мм
    • Мембрана под кабель – прокалывается или обрезается на месте
    • IP65 – для размеров HSS-M9…HSS-M60
    • TPE-SEBS без галогенов – для −40…+130 °C
    • Для тонких и более толстых стенок – от 1,0 до 6,0 мм в зависимости от размера

    Где применяется?

    • Кабельные вводы через дно или бок распределительных щитов и шкафов автоматики
    • Распределительные и соединительные коробки с просверленными отверстиями
    • Корпуса управления вентиляционных и HVAC-установок
    • Шкафы управления насосных и котельных
    • Корпуса машин и пульты управления
    • Коробки управления освещением
    • Вводы крупных силовых кабелей в шкафы (HSS-M100, HSS-M120)

    Применение по задачам

    Сборщику щитов.
    Отверстия сверлятся стандартными Ø, а ввод подбирается по числу после M – без гаек и резьбы.
    Электромонтажнику.
    Мембрана прокалывается на объекте под реальный кабель, поэтому один размер охватывает широкий диапазон Ø кабеля.
    Проектировщику.
    Для каждого кода известны Ø отверстия, Ø кабеля, толщина стенки и IP – их можно сразу внести в спецификацию.

    Практическое применение

    Если в стенке коробки уже есть отверстие Ø20 мм, а ввести нужно кабель Ø11 мм, выберите HSS-M20 (отверстие Ø20 мм, кабель Ø7–12 мм, стенка 1,5–4,5 мм), вдавите её, проколите мембрану чуть меньше Ø11 мм, протяните кабель и закрепите его внутри коробки.

    Плюсы

    • 11 размеров для отверстий Ø9–120 мм
    • Для кабелей от Ø2 до Ø100 мм
    • IP65 без резьбы и гайки (HSS-M9…HSS-M60)
    • TPE-SEBS без галогенов, −40…+130 °C
    • Монтаж рукой, без инструмента
    • Светло-серый RAL7035 сочетается со стандартными щитами

    Минусы / ограничения

    • Мембрана не фиксирует кабель от вырывания – закрепите его внутри или выберите сальник с гайкой (напр. 00841 PG13.5, Ø6–12 мм, IP68)
    • HSS-M100 и HSS-M120 – только IP54; для кабеля Ø52–60 мм, если нужен IP67, – MET-M80 (Ø40–60 мм)
    • Нужно точное круглое отверстие и толщина стенки в указанном диапазоне
    • Одна диафрагма – один кабель; для многих кабелей удобнее мембранная плита ввода HTC-50 (под вырез 216×84 мм)

    Безопасность и монтаж

    • Сверлите отверстия и вводите кабели только при снятом напряжении
    • После сверления удалите стружку и заусенцы – острая кромка может прорезать диафрагму
    • Ø отверстия должен совпадать с числом после M, а толщина стенки – быть в указанном диапазоне
    • Прокалывайте или обрезайте мембрану чуть меньше Ø кабеля
    • Закрепите кабель внутри корпуса
    • Диафрагма не является противопожарной преградой

    Краткий гид по выбору

    Отверстие: Ø = число после M
    Кабель: Ø2–100 мм по коду
    Стенка: 1,0–6,0 мм по коду
    IP65 (M100, M120 – IP54)
    Подходит, когда нужно:
    • герметично ввести один кабель через круглое отверстие без гайки
    • закрыть кабельные отверстия в щитах из тонкой стали или пластика
    • ввод без галогенов для −40…+130 °C
    Проверьте перед применением:
    • наружный Ø кабеля по таблице – диапазон в выборе варианта (напр. 1,5–4,5 мм) – это толщина стенки, а не Ø кабеля
    • Ø отверстия в корпусе – он должен совпадать с числом после M
    • толщину стенки корпуса – она должна попадать в диапазон кода
    Важное напоминание: Диафрагма HSS не заменяет кабельный ввод с гайкой, когда кабель нужно зафиксировать от вырывания, и не является противопожарной преградой.

    Частые вопросы

    Что означает 1,5–4,5 мм в выборе варианта – это Ø кабеля?
    Нет – это толщина стенки корпуса, в которую устанавливается диафрагма; Ø кабеля указан в таблице у каждого кода (напр. HSS-M20 – Ø7–12 мм).
    Что означает число после M?
    Это Ø монтажного отверстия в корпусе в миллиметрах: HSS-M20 – для отверстия Ø20 мм, HSS-M120 – для отверстия Ø120 мм.
    Какая степень защиты IP?
    По данным производителя IP65, а самые большие размеры HSS-M100 и HSS-M120 – IP54.
    Можно ли ввести несколько кабелей через одну диафрагму?
    Нет, одна диафрагма – для одного кабеля; для нескольких кабелей используйте несколько диафрагм или мембранную плиту ввода, напр. HTC-50.
    Держит ли диафрагма кабель от вырывания?
    Нет, закрепите кабель внутри корпуса или выберите сальник PG с гайкой.
    Какой материал и рабочая температура?
    TPE-SEBS без галогенов, рабочая температура −40…+130 °C.

    Документация производителя

    Ссылки ведут на внешние сайты. Проверено 2026-10-04. При расхождении данных руководствуйтесь последней редакцией производителя или свяжитесь с нами.

    Мембранный кабельный ввод HT HSS, серый, IP65

    Серые мембранные кабельные вводы HT HSS из TPE-SEBS – 11 размеров для отверстий Ø9–120 мм и кабелей Ø2–100 мм, IP65. Выбирайте по отверстию (число после M), Ø кабеля и толщине стенки.
