  • Новый товар   Мини-контактор LC1K | 3P | 12A | 5,5кВт | катушка 230VAC | 1NO вспомогательный контакт | для цепей электродвигателей и управления
    Новый товар   Мини-контактор LC1K | 3P | 12A | 5,5кВт | катушка 230VAC | 1NO вспомогательный контакт | для цепей электродвигателей и управления 1

    Мини-контактор LC1K | 3P | 12A | 5,5кВт | катушка 230VAC | 1NO вспомогательный контакт | для цепей электродвигателей и управления

    Артикул: LC1K1210P7
    Задать вопрос об этом товаре
    Цена 24.19 € с НДС
    ( 19.99 € без НДС )
    Не подходит цена? Предложи свою!
    Мини-контактор, предназначенный для управления электродвигателями, вентиляторами, насосами, освещением, отоплением и цепями автоматики. Контактор имеет 3 полюса, номинальный ток 12A, мощность 5,5kW, катушку управления 230VAC и 1 нормально открытый вспомогательный контакт. Благодаря компактным размерам он удобен для использования в шкафах управления, небольших щитах автоматики и цепях управления оборудованием.
  • Описание

    Мини-контактор LC1K 3P 12A – 5,5 кВт, катушка 230 В переменного тока, 1НО вспомогательный контакт

    Мини-контактор, предназначенный для управления электродвигателями, вентиляторами, насосами, освещением, системами отопления и цепями автоматики. Контактор имеет 3 полюса, номинальный ток 12 А, мощность 5,5 кВт, катушку управления на 230 В переменного тока (VAC) и 1 нормально открытый (НО) вспомогательный контакт. Благодаря компактному размеру он удобен для использования в распределительных щитах, небольших шкафах автоматики и цепях управления оборудованием.

    Основная идея:
    Этот мини-контактор предназначен для включения и выключения трехфазных электрических цепей, когда требуется компактное, надежное и простое в монтаже решение для шкафа управления. Катушка на 230 В переменного тока позволяет управлять контактором стандартным напряжением, а 1НО вспомогательный контакт можно использовать для сигнализации, блокировки или логики цепей управления.
    Количество полюсов
    3P
    Номинальный ток
    12 А
    Катушка управления
    230 В переменного тока
    Мощность
    5,5 кВт

    Принцип действия

    Контактор работает по электромагнитному принципу. Когда на катушку управления 230 В переменного тока подается напряжение, катушка создает магнитное поле, которое притягивает механизм контактора и замыкает основные силовые контакты. Таким образом включается подключенная нагрузка – например, электродвигатель, вентилятор, насос или другая электрическая цепь.

    Когда управляющее напряжение с катушки снимается, механизм контактора возвращается в исходное положение, и силовые контакты размыкаются. Дополнительный 1НО контакт можно использовать для индикации состояния контактора, блокировки цепи автоматики, сигнального управления или вспомогательной логики в схеме управления.

    Чем полезен мини-контактор LC1K?
    Мини-контактор серии LC1K – это компактное решение для случаев, когда в шкафу управления не хватает места, но требуется надежно управлять трехфазной нагрузкой. Он подходит для двигателей малой и средней мощности, узлов автоматики, систем вентиляции, освещения или вспомогательных систем управления.

    Технические параметры

    Тип товара Мини-контактор
    Код товара LC1K1210P7
    Серия / модель LC1K
    Количество полюсов 3P
    Номинальный ток 12 А
    Мощность 5,5 кВт
    Напряжение катушки управления 230 В переменного тока
    Основные силовые контакты 3 основных контакта для трехфазной цепи
    Вспомогательный контакт 1НО – 1 нормально открытый контакт
    Назначение контактора Управление электродвигателями, освещением, отоплением, вентиляцией и цепями автоматики
    Место монтажа Электрощиты, шкафы управления, боксы автоматики и системы управления оборудованием
    Конструкция Компактный корпус мини-контактора
    Вес 0,178 кг

    Где используется?

    • Для управления электродвигателями – для включения и выключения трехфазных двигателей малой и средней мощности.
    • В системах вентиляции – для управления вентиляторами, устройствами приточной или вытяжной вентиляции.
    • В цепях управления насосами – для включения водяных, циркуляционных или технологических насосов.
    • В системах освещения и отопления – когда требуется управлять нагрузкой через сигнал автоматики.
    • В шкафах автоматики и управления – как компактный исполнительный элемент в цепях, управляемых ПЛК, реле или переключателями.

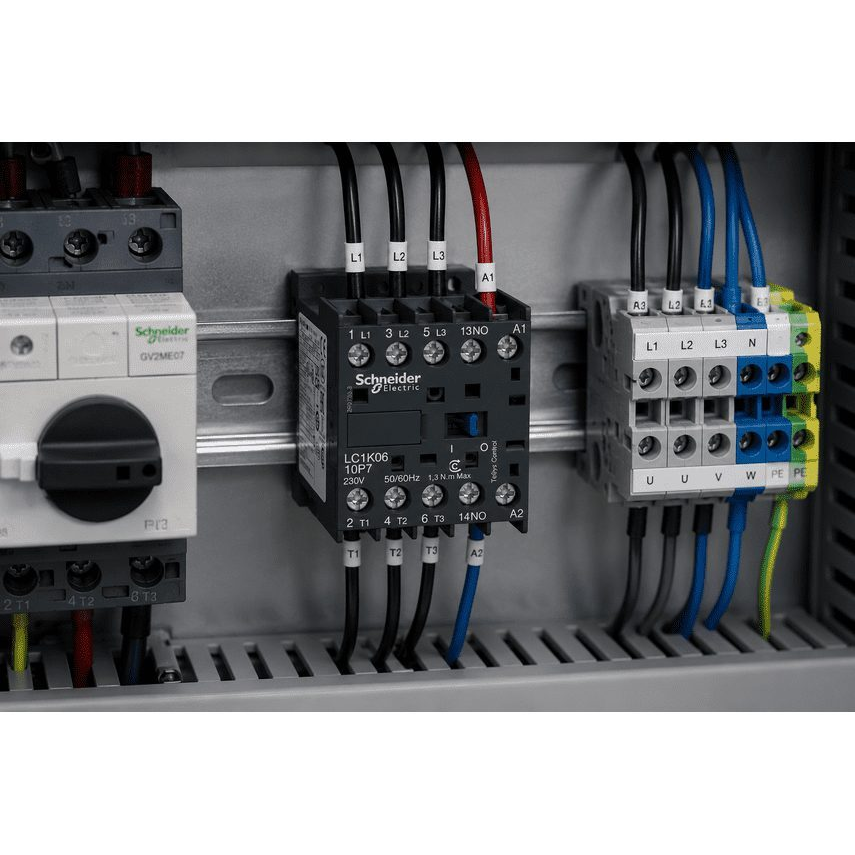

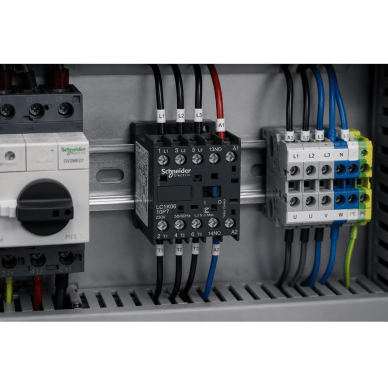

    Практический пример монтажа

    Например, контактор устанавливается в шкафу управления и используется для управления трехфазным вентилятором или насосом. Кнопка управления, реле, реле времени, реле давления, или контроллер автоматики подает сигнал 230 В переменного тока на катушку контактора, а контактор включает основную силовую цепь.

    1НО вспомогательный контакт можно использовать для индикаторной лампы, сигнала рабочего состояния, цепи блокировки или входа контроллера, чтобы система видела, когда контактор включен.

    Использование по потребностям

    Электромонтажнику: удобный контактор для монтажа в электрощитах, боксах автоматики и цепях управления оборудованием. Компактный корпус позволяет сэкономить место в шкафу управления.

    Инженеру / проектировщику: подходящий выбор при проектировании цепей управления двигателями малой мощности, вентиляцией, отоплением, освещением или автоматикой, когда нужен 3-полюсный контактор с катушкой 230 В переменного тока.

    Специалисту по обслуживанию оборудования: можно использовать как сменный элемент управления в устройствах, где требуется компактный контактор трехфазной нагрузки с вспомогательным контактом для сигнализации или блокировки.

    Преимущества

    • Компактный размер мини-контактора – удобно монтировать в ограниченном пространстве.
    • Силовые контакты 3P – подходит для управления трехфазными цепями.
    • Номинальный ток 12 А – подходит для многих задач управления меньшей мощности.
    • Мощность 5,5 кВт – практичное решение для управления электродвигателями.
    • Катушка 230 В переменного тока – часто используемое стандартное управляющее напряжение.
    • Вспомогательный контакт 1НО – можно использовать для сигнализации, индикации или блокировки.
    • Малый вес – 0,178 кг – удобно монтировать и комплектовать в щитах.
    • Подходит для систем автоматики – может управляться через кнопки, контакты реле или контроллеры.

    Недостатки / ограничения

    • Не подходит для больших нагрузок – необходимо не превышать параметры 12 А и 5,5 кВт.
    • Катушка 230 В переменного тока – не подойдет для систем, использующих 24 В переменного тока, 24 В постоянного тока или другое управляющее напряжение.
    • Контактор сам не защищает двигатель – для защиты двигателя требуется дополнительная защита, например, автоматический выключатель защиты двигателя или тепловое реле.
    • Нужна правильная схема – необходимо учитывать тип нагрузки, пусковые токи, управляющее напряжение и защиты.
    • Монтаж должен выполняться в электрощите или подходящем защитном корпусе в зависимости от условий окружающей среды.

    Примечания по безопасности и монтажу

    Контактор – это устройство электрического управления, поэтому перед монтажом необходимо оценить ток нагрузки, управляющее напряжение, мощность двигателя, защитные устройства, сечение проводов и условия монтажа.

    • Монтаж должен выполнять квалифицированный электрик, соблюдая требования электробезопасности.
    • Перед монтажом необходимо отключить электропитание и убедиться в отсутствии напряжения в цепи.
    • Нельзя превышать номинальный ток и мощность – нагрузка должна соответствовать параметрам контактора.
    • Напряжение катушки управления должно быть 230 В переменного тока – неправильное напряжение катушки может повредить контактор.
    • Для двигателя рекомендуется дополнительная защита от перегрузки и короткого замыкания.
    • Контактор должен устанавливаться в подходящем электрощите или корпусе, соответствующем условиям окружающей среды.

    Краткое руководство по выбору

    Мини-контактор LC1K1210P7 подходит, когда нужен компактный 3-полюсный контактор с током 12 А, мощностью 5,5 кВт, катушкой управления 230 В переменного тока и 1НО вспомогательным контактом. Это практичное решение для шкафов автоматики, управления двигателями, цепей вентиляции, насосов, освещения или отопления.

    Код
    LC1K1210P7
    Контакты
    3P + 1НО
    Катушка
    230 В перем. тока
    Ток / мощность
    12 А / 5,5 кВт
    Подходит, если нужно:
    • компактный мини-контактор для шкафа управления;
    • 3-полюсный контактор для трехфазной цепи;
    • катушка управления 230 В переменного тока;
    • контактор на 12 А и 5,5 кВт;
    • 1НО вспомогательный контакт для индикации или блокировки.
    Проверьте перед покупкой:
    • требуется ли именно катушка 230 В переменного тока;
    • не превышает ли ток нагрузки 12 А;
    • соответствует ли мощность 5,5 кВт вашему двигателю или оборудованию;
    • нужен ли 1НО вспомогательный контакт;
    • совместима ли схема управления с этим контактором.
    Важное напоминание:
    Контактор – это только элемент управления. Он не заменяет автоматический выключатель, предохранитель или защиту двигателя. В конечной схеме необходимо предусмотреть соответствующую защиту от короткого замыкания, перегрузки и других неисправностей.

    ЧАВО – часто задаваемые вопросы

    Для чего предназначен мини-контактор LC1K1210P7?
    Он предназначен для включения и выключения электродвигателей, насосов, вентиляторов, освещения, систем отопления и цепей автоматики.
    Какое напряжение катушки управления у этого контактора?
    Катушка этого контактора рассчитана на 230 В переменного тока. Перед монтажом необходимо убедиться, что цепь управления использует именно такое напряжение.
    Подходит ли контактор для трехфазного двигателя?
    Да, контактор имеет 3 полюса и может использоваться для трехфазных цепей, однако необходимо оценить мощность двигателя, ток, условия пуска и защиты.
    Что означает 1НО?
    1НО означает один нормально открытый вспомогательный контакт. Его можно использовать для индикации, сигнализации, блокировки или логики управления автоматикой.
    Защищает ли контактор двигатель от перегрузки?
    Нет. Контактор только включает и выключает цепь. Для защиты двигателя нужно использовать дополнительную защиту двигателя, тепловое реле, автоматический выключатель или другое подходящее защитное устройство.
    Где устанавливается этот контактор?
    Чаще всего он устанавливается в электрощитах, шкафах управления, боксах автоматики или системах управления оборудованием.

    Компактный 3-полюсный мини-контактор для цепей двигателей и автоматики

    Мини-контактор – это практичный выбор, когда нужен компактный 3-полюсный контактор с номинальным током 12 А, мощностью 5,5 кВт, катушкой 230 В переменного тока и 1НО вспомогательным контактом.

    Благодаря небольшому размеру, простому монтажу и широкому применению этот контактор подходит для шкафов управления, систем автоматики, цепей вентиляции, насосов, освещения, отопления и управления электродвигателями, где важно надежное включение и выключение.
