  • Новый товар   Мини-контактор LC1K | 3P | 6A | 2,2kW | катушка 24VAC | 1NO вспомогательный контакт | для электродвигателей и цепей управления
    Новый товар   Мини-контактор LC1K | 3P | 6A | 2,2kW | катушка 24VAC | 1NO вспомогательный контакт | для электродвигателей и цепей управления 1

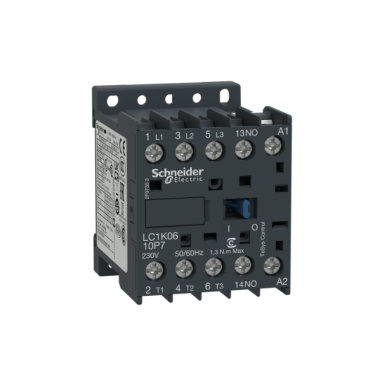

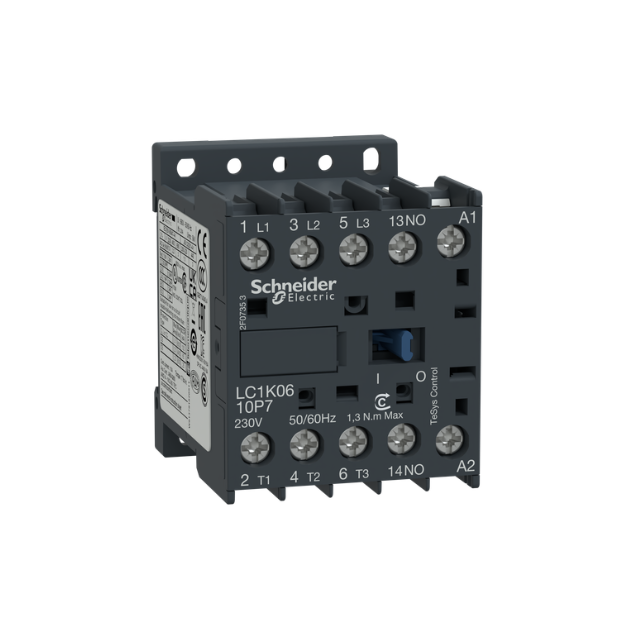

    Мини-контактор LC1K | 3P | 6A | 2,2kW | катушка 24VAC | 1NO вспомогательный контакт | для электродвигателей и цепей управления

    Артикул: LC1K0610B7
    Задать вопрос об этом товаре
    Цена 15.42 € с НДС
    ( 12.74 € без НДС )
    Не подходит цена? Предложи свою!
    Мини-контактор предназначен для управления электрическими двигателями, вентиляторами, насосами, освещением, отоплением и цепями автоматики. Контактор имеет 3 полюса, номинальный ток 6A, мощность 2,2kW, катушку управления 24VAC и 1 нормально открытый вспомогательный контакт. Благодаря компактному размеру он удобен для использования в шкафах управления, небольших щитах автоматики и цепях управления оборудованием.
  • Описание

    Мини-контактор LC1K 3P 6A – 2,2 кВт, катушка 24VAC, 1НО вспомогательный контакт

    Мини-контактор, предназначенный для управления электродвигателями, вентиляторами, насосами, освещением, отоплением и цепями автоматизации. Контактор имеет 3 полюса, номинальный ток 6А, мощность 2,2 кВт, катушку управления 24VAC и 1 нормально открытый (НО) вспомогательный контакт. Благодаря компактным размерам он удобен для использования в шкафах управления, компактных щитах автоматики и цепях управления оборудованием.

    Основная идея:
    Этот мини-контактор предназначен для включения и выключения трехфазных электрических цепей, когда требуется компактное, надежное и простое в монтаже решение для шкафа управления. Катушка 24VAC позволяет управлять контактором с помощью стандартного напряжения управления, а вспомогательный контакт 1НО можно использовать для сигнализации, блокировки или логики цепей управления.
    Количество полюсов
    3P
    Номинальный ток
    6 А
    Катушка управления
    24VAC
    Мощность
    2,2 кВт

    Принцип действия

    Контактор работает по электромагнитному принципу. Когда на катушку управления 24VAC подается напряжение, катушка создает магнитное поле, которое притягивает механизм контактора и замыкает основные силовые контакты. Таким образом включается подключенная нагрузка – например, электродвигатель, вентилятор, насос или другая электрическая цепь.

    Когда напряжение управления снимается с катушки, механизм контактора возвращается в исходное положение, и силовые контакты размыкаются. Дополнительный контакт 1НО может использоваться для индикации состояния контактора, блокировки цепи автоматики, сигнального управления или вспомогательной логики в схеме управления.

    В чем польза мини-контактора LC1K?
    Мини-контактор серии LC1K – это компактное решение для случаев, когда в шкафу управления не хватает места, но необходимо надежно управлять трехфазной нагрузкой. Он подходит для двигателей малой и средней мощности, узлов автоматики, вентиляции, освещения или вспомогательных систем управления.

    Технические параметры

    Тип изделия Мини-контактор
    Код товара LC1K0610B7
    Серия / модель LC1K
    Количество полюсов 3P
    Номинальный ток 6 А
    Мощность 2,2 кВт
    Напряжение катушки управления 24VAC
    Основные силовые контакты 3 основных контакта для трехфазной цепи
    Вспомогательный контакт 1НО – 1 нормально открытый контакт
    Назначение контактора Управление электродвигателями, освещением, отоплением, вентиляцией и цепями автоматизации
    Место монтажа Электрощиты, шкафы управления, коробки автоматизации и системы управления оборудованием
    Конструкция Компактный корпус мини-контактора
    Вес 0,178 кг

    Где используется?

    • Управление электродвигателями – для включения и выключения трехфазных двигателей малой и средней мощности.
    • Вентиляционные системы – для управления вентиляторами, устройствами подачи или вытяжки воздуха.
    • Цепи управления насосами – для включения водяных, циркуляционных или технологических насосов.
    • Системы освещения и отопления – когда необходимо управлять нагрузкой через сигнал автоматики.
    • Шкафы автоматики и управления – как компактный исполнительный элемент в цепях, управляемых PLC, реле или переключателями.

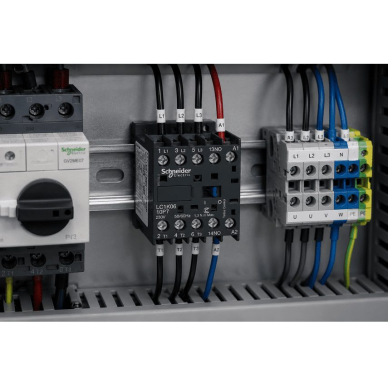

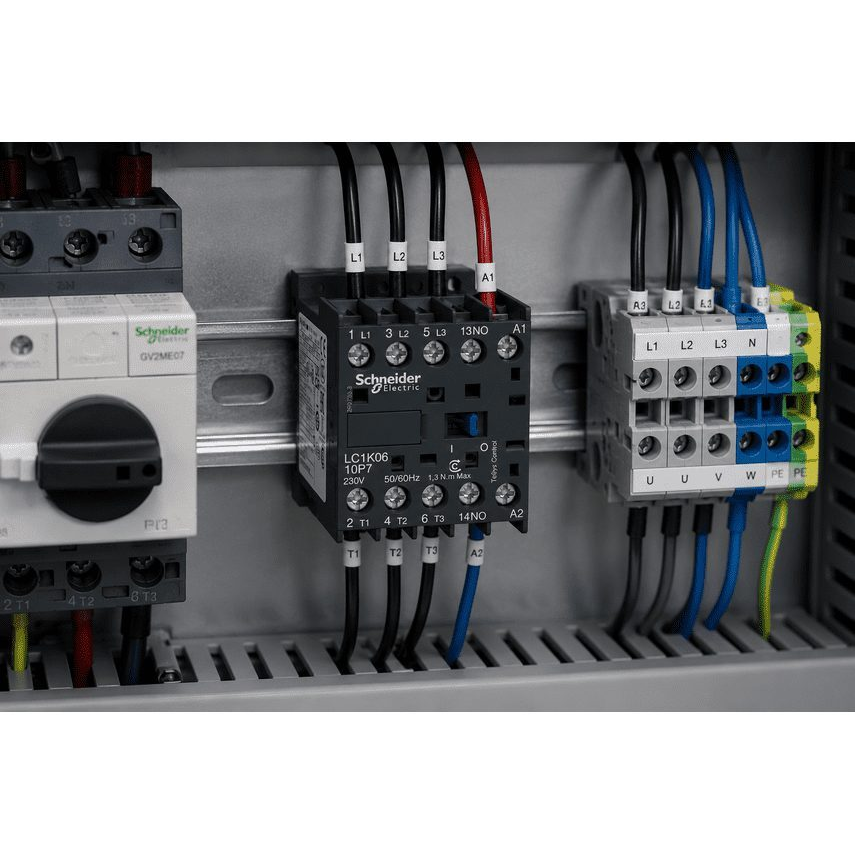

    Практический пример монтажа

    Например, контактор монтируется в шкафу управления и используется для управления трехфазным вентилятором или насосом. Кнопка управления, реле, реле времени, датчик давления, контроллер автоматики подает сигнал 24VAC на катушку контактора, и контактор включает основную силовую цепь.

    Вспомогательный контакт 1НО может использоваться для индикаторной лампы, сигнала рабочего состояния, цепи блокировки или входа контроллера, чтобы система видела, когда контактор включен.

    Использование по потребности

    Электромонтажнику: удобный контактор для монтажа в электрощитах, коробках автоматизации и цепях управления оборудованием. Компактный корпус позволяет сэкономить место в шкафу управления.

    Инженеру / проектировщику: подходящий выбор при проектировании цепей управления двигателями малой мощности, вентиляцией, отоплением, освещением или автоматикой, когда нужен контактор 3P с катушкой управления 24VAC.

    Специалисту по обслуживанию оборудования: может использоваться как сменный элемент управления в устройствах, где требуется компактный контактор трехфазной нагрузки с вспомогательным контактом для сигнализации или блокировки.

    Плюсы

    • Компактный размер мини-контактора – удобно монтировать в ограниченном пространстве.
    • Силовые контакты 3P – подходит для управления трехфазными цепями.
    • Номинальный ток 6А – подходит для многих задач управления меньшей мощности.
    • Мощность 2,2 кВт – практичное решение для управления электродвигателями.
    • Вспомогательный контакт 1НО – можно использовать для сигнализации, индикации или блокировки.
    • Малый вес – 0,178 кг – удобно монтировать и комплектовать в щитах.
    • Подходит для систем автоматики – может управляться через кнопки, контакты реле или контроллеры.

    Минусы / ограничения

    • Не подходит для больших нагрузок – необходимо не превышать параметры 6А и 2,2 кВт.
    • Контактор сам не защищает двигатель – для защиты двигателя требуется дополнительная защита, например, автоматический выключатель защиты двигателя или тепловое реле.
    • Нужна правильная схема – необходимо оценить тип нагрузки, пусковые токи, напряжение управления и защиту.
    • Монтаж должен производиться в электрощите или подходящем защитном корпусе в соответствии с условиями окружающей среды.

    Заметки по безопасности и монтажу

    Контактор является устройством управления электрооборудованием, поэтому перед монтажом необходимо оценить ток нагрузки, напряжение управления, мощность двигателя, защитные устройства, сечение проводов и условия монтажа.

    • Монтаж должен выполнять квалифицированный электрик с соблюдением требований электробезопасности.
    • Перед монтажом необходимо отключить электропитание и убедиться в отсутствии напряжения в цепи.
    • Нельзя превышать номинальный ток и мощность – нагрузка должна соответствовать параметрам контактора.
    • Напряжение катушки управления должно быть 24VAC – несоответствующее напряжение катушки может повредить контактор.
    • Для двигателя рекомендуется дополнительная защита от перегрузки и короткого замыкания.
    • Контактор должен устанавливаться в соответствующем электрощите или корпусе, отвечающем условиям окружающей среды.

    Краткий гид по выбору

    Мини-контактор подходит, когда нужен компактный 3-полюсный контактор с током 6А, мощностью 2,2 кВт, катушкой управления 24VAC и вспомогательным контактом 1НО. Это практичное решение для шкафов автоматики, управления двигателями, цепей вентиляции, насосов, освещения или отопления.

    Код
    LC1K0610B7
    Контакты
    3P + 1НО
    Катушка
    24VAC
    Ток / мощность
    6А / 2,2 кВт
    Подходит, если нужно:
    • компактный мини-контактор для шкафа управления;
    • 3-полюсный контактор для трехфазной цепи;
    • катушка управления 24VAC;
    • контактор на 6А и 2,2 кВт;
    • вспомогательный контакт 1НО для индикации или блокировки.
    Проверьте перед покупкой:
    • требуется ли именно катушка 24VAC;
    • не превышает ли ток нагрузки 6А;
    • соответствует ли мощность 2,2 кВт вашему двигателю или оборудованию;
    • требуется ли вспомогательный контакт 1НО;
    • совместима ли схема управления с этим контактором.
    Важное напоминание:
    Контактор является только исполнительным элементом. Он не заменяет автоматический выключатель, предохранитель или устройство защиты двигателя. В конечной схеме необходимо предусмотреть соответствующую защиту от короткого замыкания, перегрузки и других неисправностей.

    Часто задаваемые вопросы (FAQ)

    Для чего предназначен этот мини-контактор?
    Он предназначен для включения и выключения электродвигателей, насосов, вентиляторов, цепей освещения, отопления и автоматизации.
    Какое напряжение катушки управления у этого контактора?
    Катушка этого контактора рассчитана на 24VAC. Перед монтажом необходимо убедиться, что цепь управления использует именно такое напряжение.
    Подходит ли контактор для трехфазного двигателя?
    Да, контактор имеет 3 полюса и может использоваться для трехфазных цепей, однако необходимо оценить мощность двигателя, ток, условия пуска и наличие защиты.
    Что означает 1НО?
    1НО означает один нормально открытый (НО) вспомогательный контакт. Он может использоваться для индикации, сигнализации, блокировки или логики управления автоматикой.
    Защищает ли контактор двигатель от перегрузки?
    Нет. Контактор только включает и выключает цепь. Для защиты двигателя необходимо использовать дополнительную защиту двигателя, тепловое реле, автоматический выключатель или другое соответствующее защитное устройство.
    Где монтируется этот контактор?
    Чаще всего он монтируется в электрощитах, шкафах управления, коробках автоматизации или системах управления оборудованием.

    Компактный мини-контактор 3P для двигателей и цепей автоматизации

    Мини-контактор – это практичный выбор, когда нужен компактный 3-полюсный контактор с номинальным током 6А, мощностью 2,2 кВт, катушкой управления 24VAC и вспомогательным контактом 1НО.

    Благодаря небольшому размеру, простому монтажу и широкому применению, этот контактор подходит для шкафов управления, систем автоматизации, вентиляции, насосов, освещения, отопления и цепей управления электродвигателями, где важно надежное включение и выключение.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
