  • Новый товар   Мини-контактор LP1K | 3P | 12A | 5,5 кВт | катушка 24 V DC | 1НО вспомогательный контакт | для электродвигателей и цепей управления
    Новый товар   Мини-контактор LP1K | 3P | 12A | 5,5 кВт | катушка 24 V DC | 1НО вспомогательный контакт | для электродвигателей и цепей управления 1

    Мини-контактор LP1K | 3P | 12A | 5,5 кВт | катушка 24 V DC | 1НО вспомогательный контакт | для электродвигателей и цепей управления

    Артикул: LP1K1210BD
    Задать вопрос об этом товаре
    Цена 28.41 € с НДС
    ( 23.48 € без НДС )
    Не подходит цена? Предложи свою!
    Мини-контактор предназначен для управления электродвигателями, насосами, вентиляторами, системами отопления, освещением и другими цепями автоматизации. Контактор имеет трёхполюсную главную силовую цепь, рассчитан на нагрузки до 12 А, оснащён катушкой управления 24 В DC и одним встроенным нормально разомкнутым вспомогательным контактом 1NO. Компактный корпус позволяет удобно устанавливать устройство в шкафах управления и в ограниченном пространстве.
  • Описание
    Внимание: катушка управления рассчитана только на сеть 24 В DC – не 230 В и не 400 В. Подключение другого напряжения – опасность повреждения устройства. Монтаж выполняет компетентный специалист.

    Мини-контактор LP1K – 3P, 12A, 5,5кВт, катушка 24В DC, 1НО вспомогательный контакт

    Мини-контактор, предназначенный для управления электродвигателями, насосами, вентиляторами, системами отопления, освещения и другими цепями автоматизации. Контактор имеет 3-полюсную силовую цепь, рассчитан на нагрузку до 12А, оснащен катушкой управления 24В DC и одним встроенным 1НО (нормально открытым) вспомогательным контактом. Компактный корпус позволяет удобно размещать его в шкафах управления и в условиях ограниченного пространства.

    Основная идея:
    Это компактный 3-полюсный электромагнитный контактор, предназначенный для безопасного включения и выключения электрических нагрузок с использованием низковольтного сигнала управления 24В DC. Это практичное решение для шкафов автоматизации, цепей управления двигателями, насосами, вентиляторами и другим электрооборудованием.
    Номинальный ток
    12А
    Количество полюсов
    3P
    Катушка управления
    24В DC
    Вспомогательный контакт
    1НО

    Принцип действия

    Контактор управляется путем подачи напряжения 24В DC на катушку управления. Когда катушка получает управляющий сигнал, контактор механически замыкает главные силовые контакты и включает подключенную нагрузку – например, электродвигатель, насос, вентилятор, нагреватель или другое устройство.

    При отключении управляющего напряжения 24В DC катушка размыкает контакты, и нагрузка отключается. Встроенный 1НО вспомогательный контакт может использоваться для сигнализации состояния контактора, цепей самоподхвата, ввода в ПЛК, индикаторных ламп или других функций автоматизации.

    Чем полезно управление 24В DC?
    Катушка 24В DC позволяет легко интегрировать контактор в системы автоматизации, ПЛК, релейные модули, цепи датчиков и другие решения с низковольтным управлением. Это особенно актуально для современных промышленных шкафов управления.

    Технические параметры

    Модель LP1K1210BD
    Тип изделия Мини-электромагнитный контактор
    Количество силовых полюсов 3P
    Номинальный ток 12А
    Мощность двигателя До 5,5кВт
    Напряжение катушки управления 24В DC
    Вспомогательные контакты 1НО нормально открытый контакт
    Назначение Управление двигателями, насосами, вентиляторами, отоплением, освещением и цепями автоматизации
    Монтаж В шкафу управления, электрощите или на соответствующей монтажной базе
    Вес 0,22 кг

    Где применяется?

    • В управлении электродвигателями – для включения и выключения двигателей малой и средней мощности.
    • В шкафах управления насосами – для управления насосами водоснабжения, дренажа, циркуляции и технологическими насосами.
    • В вентиляционных системах – для управления вентиляторами, оборудованием притока и вытяжки воздуха.
    • В системах отопления и освещения – для коммутации нагрузок по сигналу термостата, таймера, реле или контроллера.
    • В шкафах автоматизации – когда для управления используются ПЛК 24В DC, датчики или релейные выходы.
    • Для модернизации оборудования – при замене изношенных или неисправных контакторов аналогичного типа.

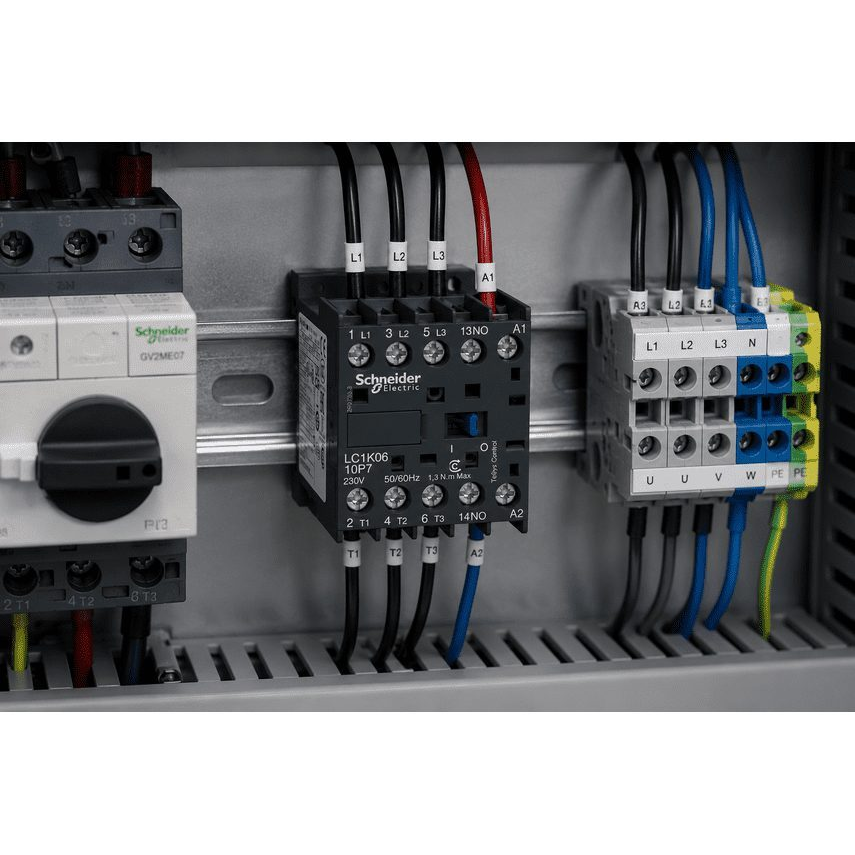

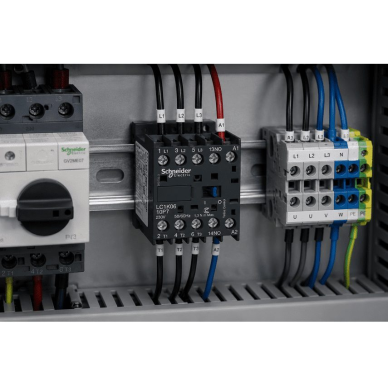

    Практический пример монтажа

    Например, контактор может быть установлен в шкафу управления насосом. Главная трехфазная цепь двигателя подключается через силовые контакты контактора, а катушка 24В DC управляется от поплавкового выключателя, реле давления, ПЛК или другого устройства автоматизации.

    Встроенный 1НО вспомогательный контакт может использоваться для самоподхвата (удержания контактора во включенном состоянии после отпускания кнопки пуска) или для передачи сигнала в ПЛК, включения индикаторной лампы или других функций цепи управления.

    Использование по потребностям

    Электромонтажнику: удобный контактор для шкафов управления, цепей пуска двигателей, коммутации нагрузок вентиляторов, насосов, отопления и освещения. Компактный размер экономит место в щите.

    Инженеру по автоматизации: катушка 24В DC позволяет легко использовать контактор совместно с ПЛК, релейными выходами, датчиками, таймерами и другими компонентами автоматизации.

    Специалисту промышленности и хозяйства: подходит для систем управления оборудованием, где требуется надежная коммутация двигателей, насосов, вентиляторов или других электрических потребителей.

    Специалисту по техническому обслуживанию: может использоваться как замена контактору аналогичной модели, после проверки напряжения катушки, конфигурации контактов, тока, способа монтажа и параметров нагрузки.

    Плюсы

    • 3-полюсная силовая цепь – подходит для управления трехфазными нагрузками.
    • Номинальный ток 12А – практичное решение для различных задач управления.
    • Мощность двигателя до 5,5кВт – подходит для цепей многих двигателей малой мощности.
    • Катушка 24В DC – удобно использовать с ПЛК и низковольтными системами автоматизации.
    • 1НО вспомогательный контакт – для сигнализации, самоподхвата или логики управления.
    • Компактный корпус мини-контактора – экономит место в шкафу управления.
    • Небольшой вес – всего 0,22 кг.
    • Универсальное применение – для двигателей, насосов, вентиляторов, отопления и освещения.

    Минусы / ограничения

    • Нельзя превышать номинальный ток 12А – обязательно учитывайте реальную нагрузку и пусковые токи.
    • Значение 5,5кВт зависит от условий эксплуатации – перед применением необходимо оценить напряжение двигателя, режим работы и решение по защите.
    • Не имеет встроенной защиты двигателя – в цепях двигателей может потребоваться дополнительное тепловое реле, автомат защиты двигателя или другая защита.
    • Контактор не предназначен для прямого управления от мощных выходов ПЛК – необходимо оценить ток управления катушкой и при необходимости использовать промежуточное реле.

    Примечания по безопасности и монтажу

    Контактор является компонентом электрической системы управления, поэтому его выбор и монтаж должны производиться в соответствии с конкретной электрической схемой, типом нагрузки, напряжением управления и действующими требованиями электробезопасности.

    • Монтаж должен выполнять квалифицированный электрик.
    • Перед работами по монтажу или замене необходимо отключить питание и убедиться в отсутствии напряжения в цепи.
    • Катушка управления должна питаться только напряжением 24В DC.
    • Перед подключением необходимо проверить маркировку клемм согласно схеме контактора и документации производителя.
    • В цепях двигателя необходимо предусмотреть соответствующую защиту от перегрузки и короткого замыкания.
    • Запрещено превышать номинальный ток 12А, необходимо учитывать пусковые, индуктивные и другие кратковременные токи нагрузки.
    • Перед заменой старого контактора необходимо сверить количество полюсов, напряжение катушки, конфигурацию вспомогательных контактов, нагрузку и способ физического монтажа.

    Краткий гид по выбору

    Этот мини-контактор подходит в тех случаях, когда требуется компактный 3-полюсный контактор с катушкой 24В DC, рассчитанный на нагрузку до 12А и двигатели мощностью до 5,5кВт. Он особенно актуален в шкафах автоматизации, цепях управления насосами, вентиляцией и двигателями.

    Номинальный ток
    12А
    Мощность двигателя
    До 5,5кВт
    Катушка
    24В DC
    Вспом. контакт
    1НО
    Подходит, если нужно:
    • 3-полюсный контактор для управления трехфазной нагрузкой;
    • катушка управления 24В DC для ПЛК или систем автоматизации;
    • контактор на ток до 12А;
    • управление двигателем, насосом или вентилятором;
    • 1НО вспомогательный контакт для сигнализации или самоподхвата.
    Проверьте перед заказом:
    • используется ли в цепи управления именно 24В DC, а не 24В AC или 230В AC;
    • необходимы ли именно 3 полюса и 1НО вспомогательный контакт;
    • не превышает ли ток нагрузки 12А;
    • соответствуют ли мощность двигателя и режим работы назначению контактора;
    • не требуется ли дополнительно тепловое реле, защита двигателя или другое защитное оборудование.
    Важное напоминание:
    Контактор предназначен для коммутации нагрузки, но сам по себе не защищает двигатель от перегрузки или короткого замыкания. Защитная аппаратура должна быть выбрана согласно конкретной электрической схеме и нагрузке.

    Часто задаваемые вопросы (FAQ)

    Подходит ли этот контактор для двигателя 5,5кВт?
    Да, указано, что контактор предназначен для мощности двигателя до 5,5кВт. Однако перед монтажом необходимо оценить рабочее напряжение двигателя, ток, режим пуска и предусмотренную защиту.
    Что значит катушка 24В DC?
    Это означает, что на катушку управления контактора необходимо подавать постоянное напряжение 24В. Она не должна подключаться к питанию 24В AC или 230В AC.
    Что значит 1НО?
    1НО означает один нормально открытый вспомогательный контакт. Он замыкается, когда катушка контактора включается, поэтому может использоваться для сигнализации, самоподхвата или автоматического управления.
    Есть ли у контактора защита двигателя от перегрузки?
    Нет. Контактор предназначен для включения и выключения электрической цепи. Для защиты двигателя от перегрузки и короткого замыкания обычно требуется дополнительное защитное оборудование.
    Можно ли использовать этот контактор для вентилятора или насоса?
    Да. Он может использоваться для управления вентиляторами, насосами и другими электродвигателями, если параметры нагрузки и напряжение катушки управления соответствуют спецификации контактора.
    Подходит ли контактор для управления от ПЛК?
    Да, катушка 24В DC подходит для использования с ПЛК и другими низковольтными системами автоматизации. Тем не менее необходимо проверить, может ли выход ПЛК напрямую управлять катушкой, или при необходимости использовать промежуточное реле.

    Компактный контактор для профессиональных цепей управления

    Мини-контактор – это практичное решение для управления двигателями, насосами, вентиляторами, отоплением и другими электрическими нагрузками. 3-полюсная силовая цепь, номинальный ток 12А, катушка 24В DC и вспомогательный контакт 1НО позволяют использовать его в различных шкафах автоматизации и управления.

    Перед выбором контактора необходимо сверить напряжение катушки управления, ток нагрузки, мощность двигателя, потребность во вспомогательных контактах и предусмотренные средства защиты, чтобы устройство было безопасно адаптировано к конкретной электрической схеме.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
