  • Новый товар   Мини-контактор LP1K | 3P | 6A | 2,2 кВт | катушка 24VAC | 1НО вспомогательный контакт | для электродвигателей и цепей управления
    Новый товар   Мини-контактор LP1K | 3P | 6A | 2,2 кВт | катушка 24VAC | 1НО вспомогательный контакт | для электродвигателей и цепей управления 1

    Мини-контактор LP1K | 3P | 6A | 2,2 кВт | катушка 24VAC | 1НО вспомогательный контакт | для электродвигателей и цепей управления

    Артикул: LP1K0610BD1
    Задать вопрос об этом товаре
    Цена 23.23 € с НДС
    ( 19.20 € без НДС )
    Не подходит цена? Предложи свою!
    Мини-контактор предназначен для управления электродвигателями, насосами, вентиляторами, системами отопления, освещением и другими цепями автоматизации. Контактор имеет трёхполюсную главную силовую цепь, рассчитан на нагрузки до 6 А, оснащён катушкой управления 24 В DC и одним встроенным нормально разомкнутым вспомогательным контактом 1NO. Компактный корпус позволяет удобно устанавливать устройство в шкафах управления и в ограниченном пространстве.
  • Описание

    Мини-контактор LP1K – 3P, 6A, 2,2 кВт, катушка 24В DC, 1НО вспомогательный контакт

    Мини-контактор, предназначенный для управления электродвигателями, насосами, вентиляторами, системами отопления, освещения и другими цепями автоматизации. Контактор имеет 3-полюсную главную силовую цепь, рассчитан на нагрузку до 6А, оснащен катушкой управления 24В DC и одним встроенным 1НО (нормально разомкнутым) вспомогательным контактом. Компактный корпус позволяет удобно размещать его в шкафах управления и в условиях ограниченного пространства.

    Основная мысль:
    Это компактный 3-полюсный электромагнитный контактор, предназначенный для безопасного включения и выключения электрических нагрузок с использованием низковольтного сигнала управления 24В DC. Это практичное решение для шкафов автоматизации, цепей управления двигателями, насосами, вентиляторами и другим электрооборудованием.
    Номинальный ток
    6A
    Количество полюсов
    3P
    Катушка управления
    24В DC
    Вспомогательный контакт
    1НО

    Принцип действия

    Контактор управляется путем подачи напряжения 24В DC на катушку управления. Когда катушка получает сигнал, контактор механически замыкает главные силовые контакты и включает подключенную нагрузку – например, электродвигатель, насос, вентилятор, нагреватель или другое устройство.

    При отключении управляющего напряжения 24В DC катушка размыкает контакты, и нагрузка отключается. Встроенный 1НО вспомогательный контакт может использоваться для сигнализации состояния контактора, в схемах самоподхвата, для входа ПЛК (PLC), световой индикации или других задач автоматизации.

    В чем польза управления 24В DC?
    Катушка 24В DC позволяет легко интегрировать контактор в системы автоматизации, ПЛК-контроллеры, релейные модули, цепи датчиков и другие решения с низковольтным управлением. Это особенно актуально для современных промышленных шкафов управления.

    Технические параметры

    Модель LP1K0610BD
    Тип изделия Мини-электромагнитный контактор
    Количество главных полюсов 3P
    Номинальный ток 6A
    Мощность двигателя 2,2 кВт
    Напряжение катушки управления 24В DC
    Вспомогательные контакты 1НО нормально разомкнутый контакт
    Назначение Для управления двигателями, насосами, вентиляторами, нагревом, освещением и цепями автоматизации
    Монтаж В шкафу управления, электрощите или на соответствующей монтажной поверхности
    Вес 0,219 кг

    Где применяется?

    • Управление электродвигателями – запуск и остановка двигателей малой и средней мощности.
    • Шкафы управления насосами – для управления насосами водоснабжения, дренажа, циркуляции и технологическими насосами.
    • Системы вентиляции – для управления вентиляторами, оборудованием приточной и вытяжной вентиляции.
    • Системы отопления и освещения – для коммутации нагрузки по сигналу термостата, таймера, реле или контроллера.
    • Шкафы автоматизации – когда для управления используются ПЛК 24В DC, датчики или релейные выходы.
    • Модернизация оборудования – при замене изношенных или вышедших из строя контакторов аналогичного типа.

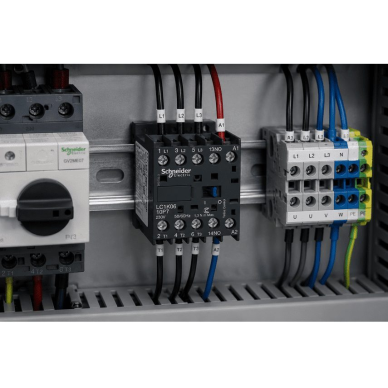

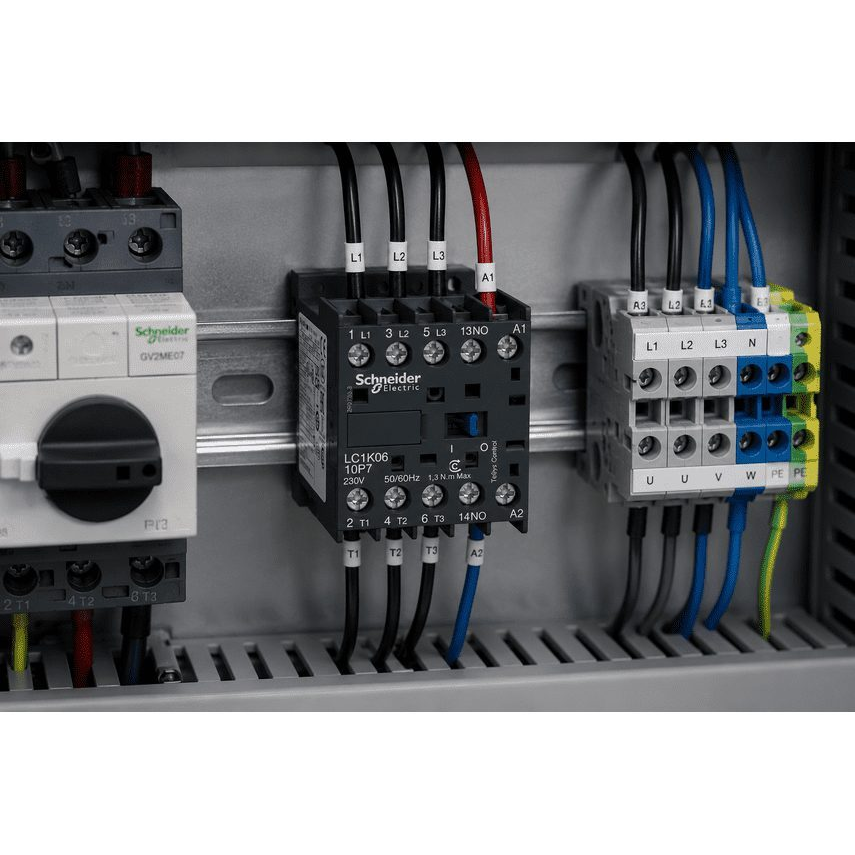

    Практический пример монтажа

    Например, контактор может быть установлен в шкафу управления насосом. Главная трехфазная цепь двигателя подключается через силовые контакты контактора, а катушка 24В DC управляется от поплавкового выключателя, реле давления, ПЛК-контроллера или другого устройства автоматизации.

    Встроенный 1НО вспомогательный контакт может использоваться для самоподхвата – чтобы удерживать контактор включенным после отпускания кнопки пуска – или для передачи сигнала на ПЛК, индикаторную лампу или другие функции цепи управления.

    Применение по назначению

    Электромонтажнику: удобный контактор для шкафов управления, цепей пуска двигателей, нагрузок вентиляторов, насосов, отопления и освещения. Компактный размер экономит место в щите.

    Инженеру по автоматизации: катушка 24В DC позволяет легко использовать контактор вместе с ПЛК, релейными выходами, датчиками, таймерами и другими компонентами автоматизации.

    Специалисту промышленности и хозяйства: подходит для систем управления оборудованием, где требуется надежная коммутация двигателей, насосов, вентиляторов или других потребителей электроэнергии.

    Специалисту по техническому обслуживанию: может использоваться в качестве замены контактора аналогичной модели после проверки напряжения катушки, конфигурации контактов, тока, способа монтажа и параметров нагрузки.

    Плюсы

    • 3-полюсная силовая цепь – подходит для управления трехфазными нагрузками.
    • Номинальный ток 6А – практичное решение для различных задач управления.
    • Мощность двигателя до 2,2 кВт – подходит для большинства цепей двигателей малой мощности.
    • Катушка 24В DC – удобно использовать с ПЛК и низковольтными системами автоматизации.
    • 1НО вспомогательный контакт – для сигнализации, самоподхвата или логики управления.
    • Компактный корпус мини-контактора – экономит место в шкафу управления.
    • Небольшой вес – всего 0,219 кг.
    • Универсальное применение – для двигателей, насосов, вентиляторов, отопления и освещения.

    Минусы / ограничения

    • Нельзя превышать номинальный ток 6А – обязательно учитывайте реальную нагрузку и пусковые токи.
    • Показатель 2,2 кВт зависит от условий работы – перед использованием необходимо оценить напряжение двигателя, режим работы и решение по защите.
    • Нет встроенной защиты двигателя – в цепях двигателей может потребоваться дополнительное тепловое реле, автомат защиты двигателя или другая защита.
    • Контактор не предназначен для прямого управления от мощных выходов ПЛК – при необходимости следует использовать промежуточное реле, учитывая ток управления катушкой.

    Заметки по безопасности и монтажу

    Контактор является компонентом управления электрооборудованием, поэтому его выбор и монтаж должны производиться в соответствии с конкретной электрической схемой, типом нагрузки, напряжением управления и действующими требованиями электробезопасности.

    • Монтаж должен выполняться квалифицированным электриком.
    • Перед монтажом или заменой необходимо отключить электропитание и проверить отсутствие напряжения в цепи.
    • Катушка управления должна питаться только напряжением 24В DC.
    • Перед подключением необходимо проверить маркировку клемм в соответствии со схемой контактора и документацией производителя.
    • В цепях двигателей обязательно предусмотреть соответствующую защиту от перегрузки и короткого замыкания.
    • Нельзя превышать номинальный ток 6А, необходимо учитывать пусковые, индуктивные и другие кратковременные токи нагрузок.
    • Перед заменой старого контактора необходимо согласовать количество полюсов, напряжение катушки, конфигурацию вспомогательных контактов, нагрузку и способ монтажа.

    Краткое руководство по выбору

    Этот мини-контактор подходит, если вам нужен компактный 3-полюсный контактор с катушкой 24В DC, рассчитанный на нагрузку до 6А и двигатели до 2,2 кВт. Он особенно актуален для шкафов автоматизации, цепей управления насосами, вентиляцией и двигателями.

    Номинальный ток
    6A
    Мощность двигателя
    До 2,2 кВт
    Катушка
    24В DC
    Вспомогательный контакт
    1НО
    Подходит, когда нужно:
    • 3-полюсный контактор для управления трехфазной нагрузкой;
    • катушка управления 24В DC для ПЛК или системы автоматизации;
    • контактор на ток до 6А;
    • управление двигателем, насосом или вентилятором;
    • вспомогательный контакт 1НО для сигнализации или самоподхвата.
    Проверьте перед заказом:
    • действительно ли в цепи управления используется 24В DC, а не 24В AC или 230В AC;
    • нужны ли 3 полюса и 1НО вспомогательный контакт;
    • не превышает ли ток нагрузки 6А;
    • соответствуют ли мощность двигателя и режим работы назначению контактора;
    • требуется ли дополнительно тепловое реле, защита двигателя или другое защитное оборудование.
    Важное напоминание:
    Контактор предназначен для коммутации нагрузки, но сам по себе не защищает двигатель от перегрузки или короткого замыкания. Защитное оборудование должно подбираться в соответствии с конкретной электрической схемой и нагрузкой.

    Часто задаваемые вопросы (FAQ)

    Подходит ли этот контактор для двигателя 2,2 кВт?
    Да, указано, что контактор предназначен для мощности двигателя до 2,2 кВт. Однако перед монтажом необходимо оценить рабочее напряжение двигателя, ток, режим пуска и предусмотренную защиту.
    Что означает катушка 24В DC?
    Это означает, что на катушку управления контактора необходимо подавать постоянное напряжение 24В. Ее нельзя подключать к питанию 24В AC или 230В AC.
    Что означает 1НО?
    1НО означает один нормально разомкнутый вспомогательный контакт. Он замыкается при включении катушки контактора, поэтому может использоваться для сигнализации, самоподхвата или управления автоматикой.
    Есть ли у контактора защита двигателя от перегрузки?
    Нет. Контактор предназначен для включения и выключения электрической цепи. Для защиты двигателя от перегрузки и короткого замыкания обычно требуется дополнительное защитное оборудование.
    Можно ли использовать этот контактор для вентилятора или насоса?
    Да. Его можно использовать для управления вентиляторами, насосами и другими электродвигателями, если параметры нагрузки и напряжение катушки управления соответствуют спецификации контактора.
    Подходит ли контактор для управления от ПЛК?
    Да, катушка 24В DC подходит для использования с ПЛК и другими низковольтными системами автоматизации. Тем не менее, необходимо проверить, может ли выход ПЛК напрямую управлять катушкой, или при необходимости использовать промежуточное реле.

    Компактный контактор для профессиональных цепей управления

    Мини-контактор – это практичное решение для управления двигателями, насосами, вентиляторами, нагревом и другими электрическими нагрузками. 3-полюсная силовая цепь, номинальный ток 6А, катушка 24В DC и 1НО вспомогательный контакт позволяют использовать его в различных шкафах автоматизации и управления.

    Перед выбором контактора необходимо согласовать напряжение катушки управления, ток нагрузки, мощность двигателя, потребность во вспомогательных контактах и предусмотренные меры защиты, чтобы устройство было безопасно адаптировано к конкретной электрической схеме.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
