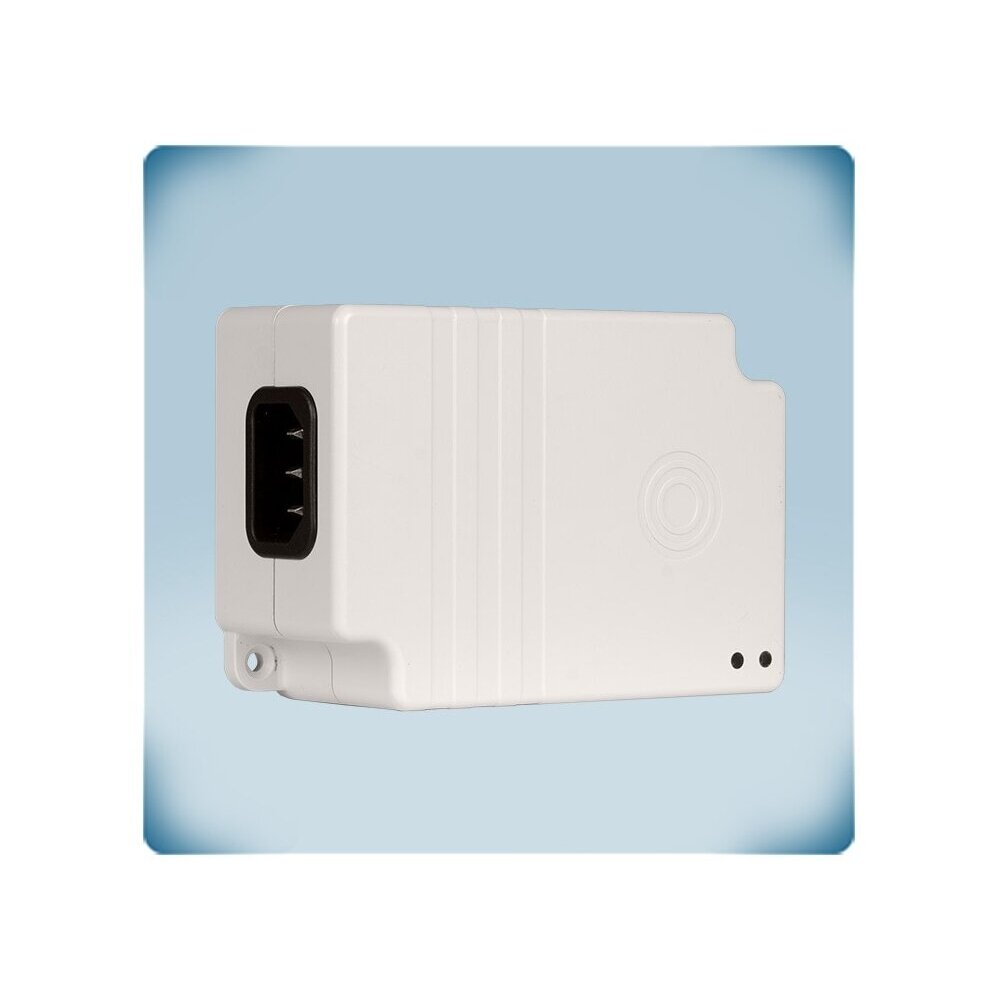

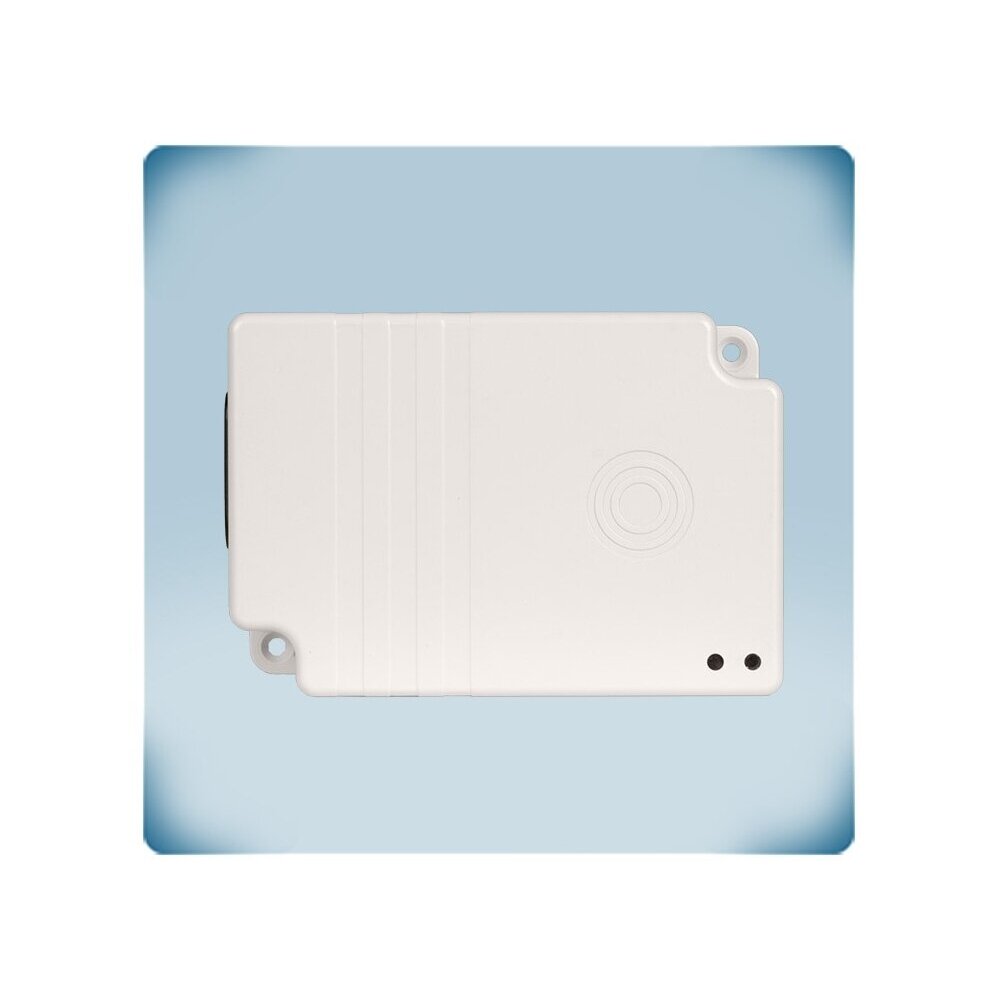

    Модуль питания по Modbus с репитером RS485 | 85-264VAC | 2×24VDC 20W | гальваническая изоляция | IP30 | Sentera Controls | PDM-8-MB

    Артикул: PDM-8-MB
    Задать вопрос об этом товаре
    Цена 135.51 € с НДС
    ( 111.99 € без НДС )
    211.39 € Сэкономьте 75.88 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Модуль питания по Modbus с репитером RS485 | 85-264VAC | 2×24VDC 20W | гальваническая изоляция | IP30 | Sentera Controls | PDM-8-MB

    PDM-8-MB – модуль питания по Modbus (PoM) Sentera Controls: из сети 85–264 VAC формирует два гальванически изолированных канала 24 VDC / 20 W и одновременно работает как гальванически развязанный репитер RS485 Modbus RTU. Предназначен для питания и подключения контроллеров и датчиков Sentera со связью Modbus.

    Главное:
    Это «сердце» линии Sentera Modbus: один модуль, подключённый к сети 230 V, – и по кабелю RJ45 устройства получают и 24 VDC, и данные. Повторитель позволяет продлить линию до 1200 m.
    Вход
    85–264 VAC, 50–60 Hz
    Выход
    2 × 24 VDC / 20 W (900 mA)
    Связь
    Репитер RS485 Modbus RTU, до 115,2 kbps
    Защита
    IP30

    Принцип работы

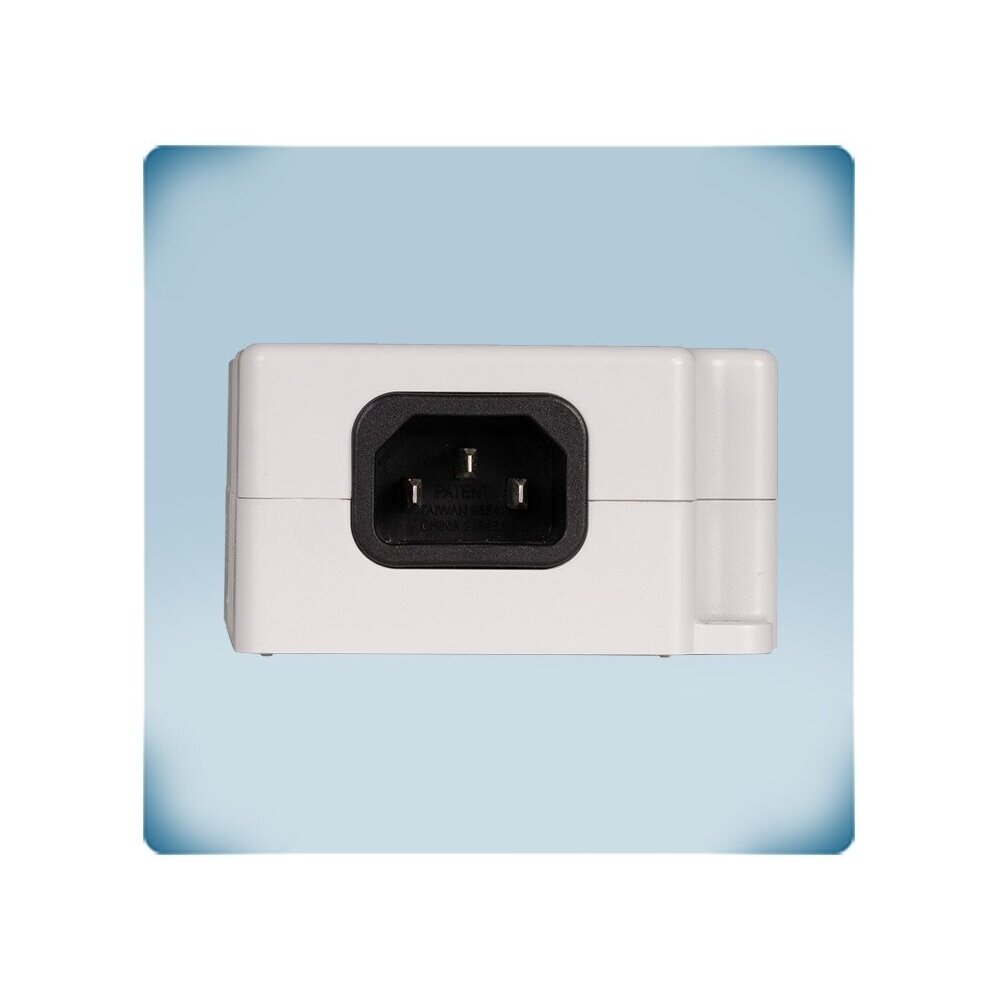

    Модуль подключается к сети 85–264 VAC, 50–60 Hz, а выходом RJ45 (PoM) или клеммами A, /B, GND и выходом 24 VDC – к линии устройств Sentera Modbus. Имеет два гальванически изолированных канала 24 VDC по 20 W (900 mA).

    Встроенный гальванически изолированный полудуплексный репитер Modbus RTU восстанавливает сигнал RS485: автоматическая скорость передачи до 115,2 kbps, расстояние до 1200 m, можно соединить до 32 модулей (в зависимости от расстояний и потребностей в мощности). Модуль защищён от короткого замыкания, перегрузки и колебаний напряжения, зелёный LED показывает работу.

    Результат – вся линия PoM питается из одной точки сети, а длинные линии Modbus сегментируются и гальванически разделяются. Выходная нагрузка зависит от входного напряжения (в графике производителя – кривая снижения), поэтому при низком напряжении сети баланс мощности стоит оставлять с запасом.

    Чем полезен PDM-8-MB?
    Один модуль решает и питание устройств Modbus, и продление линии связи, и гальваническую развязку – меньше отдельных блоков питания и повторителей RS485 в щите.

    Технические характеристики

    Тип товара Модуль питания по Modbus с репитером RS485
    Производитель / код Sentera Controls / PDM-8-MB
    Напряжение питания 85–264 VAC, 50–60 Hz
    Выход 2 × 24 VDC / 20 W (24 VDC / 900 mA), гальванически изолированные

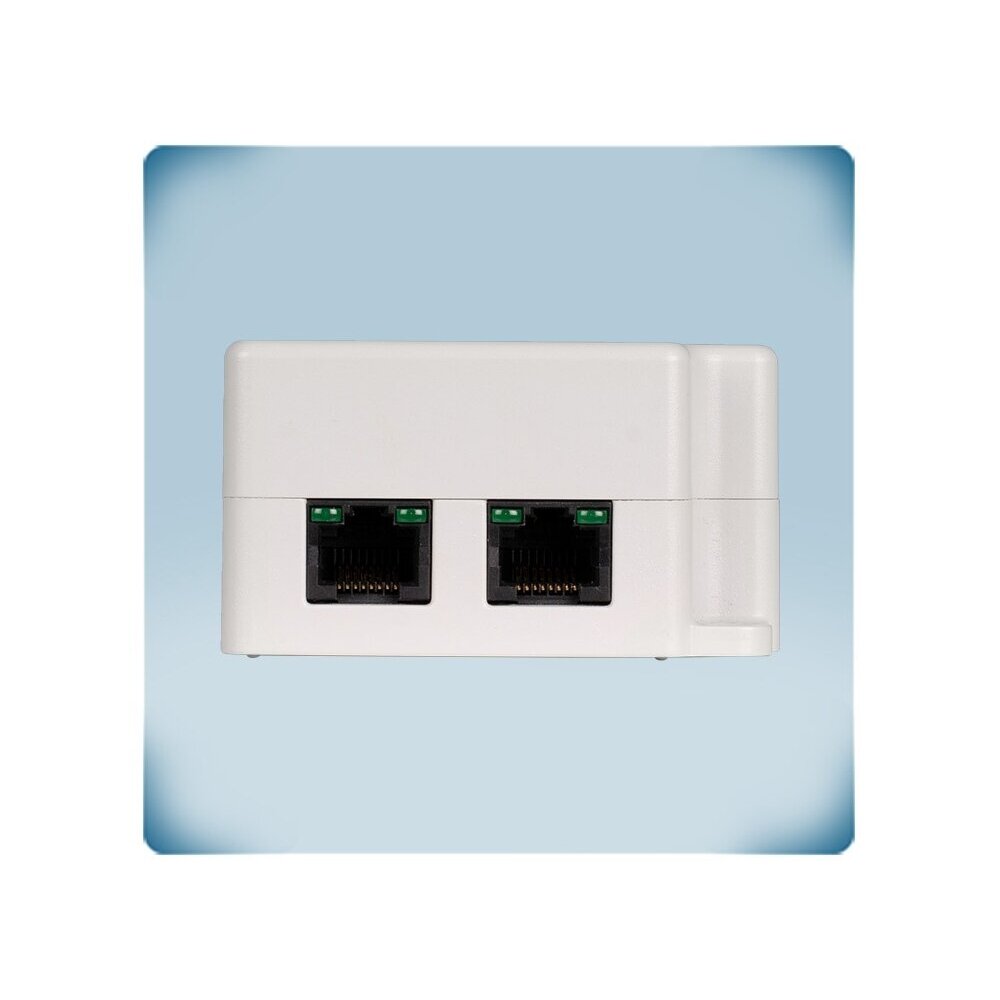

    Соединения Выход RJ45 (PoM); клеммы Modbus A, /B, GND; выход 24 VDC
    Связь RS485, гальванически развязанный, полудуплексный; репитер Modbus RTU
    Скорость передачи Автоматически, до 115,2 kbps
    Расстояние до 1200 m
    Количество модулей до 32 (зависит от расстояний и мощности)
    Защиты От короткого замыкания, перегрузки и колебаний напряжения

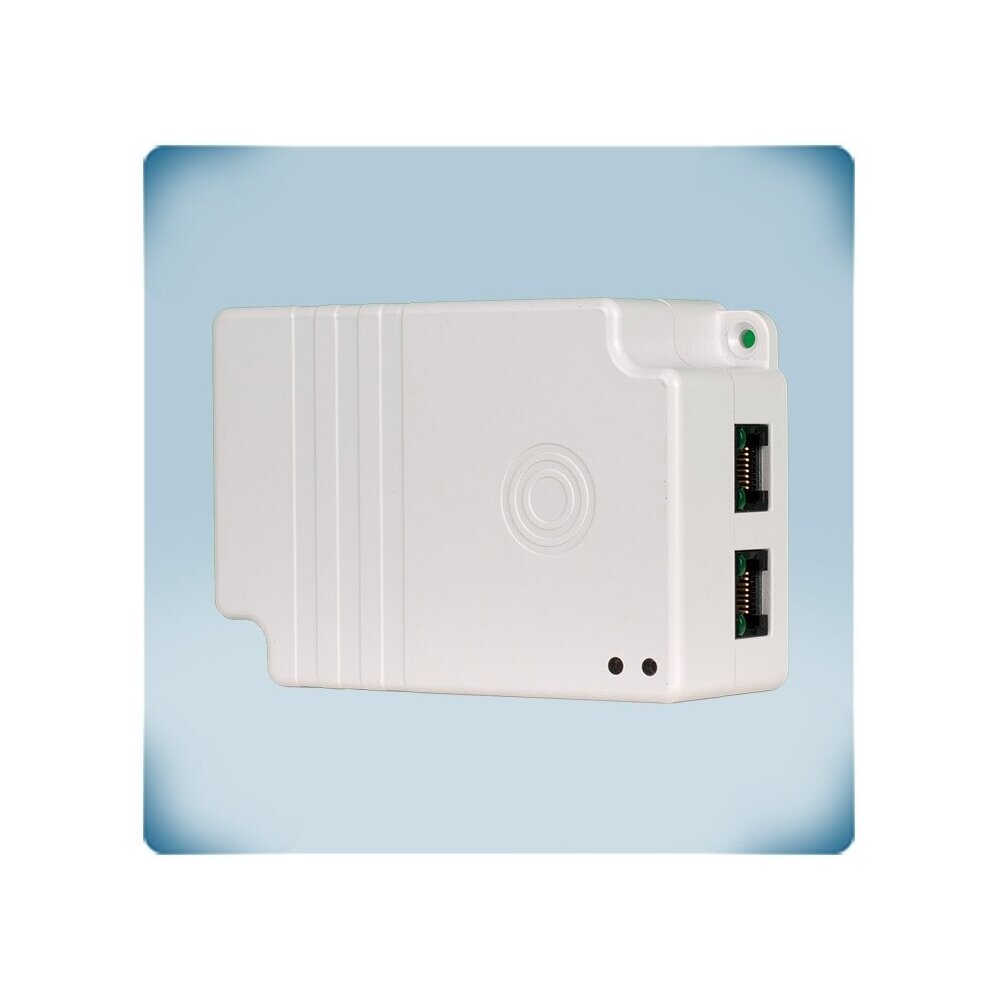

    Индикация Зелёный светодиод – работа
    Класс защиты IP30
    Рабочая среда -20…+40 °C, 5–85 % rH без конденсации
    Масса 215 g нетто
    Соответствие LVD 2014/35/ЕС, EMC 2014/30/ЕС, WEEE 2012/19/ЕС, RoHS 2011/65/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • 2 изолированных канала 24 VDC – по 20 W для питания устройств Sentera PoM.
    • Гальванически развязанный повторитель RS485 – Продление линии Modbus и развязка помех.
    • Широкий диапазон входа – 85–264 VAC – подходит для различных сетей.
    • Защиты – от короткого замыкания, перегрузки и колебаний напряжения.
    • Выход RJ45 PoM – питание и данные по одному кабелю.
    • До 1200 m и 32 модулей – большие системы сегментируются без отдельных повторителей.
    • Автоматическая скорость передачи – до 115,2 kbps – настраивать повторитель не нужно.

    Где применяется?

    • Питание систем Sentera Modbus от сети 230 VAC
    • Длинные линии Modbus RTU, которые нужно продлевать или сегментировать
    • Здания с несколькими вентиляционными установками и множеством датчиков
    • Системы, где требуется гальваническая развязка RS485
    • Комплексы хозяйственных построек с большими расстояниями между вентиляционными установками
    • Системы Sentera с распределительными коробками DMDBM22 / MDB-M-6

    Использование по необходимости

    Для проектировщика длинных линий Modbus.
    Репитер до 1200 m и до 32 модулей позволяет сегментировать большую систему.
    Для электрика комплекса хозяйственных построек.
    Один модуль от 85–264 VAC питает устройства PoM двумя изолированными каналами по 20 W.
    Для сервисного инженера, устраняющего помехи связи.
    Гальванически развязанный RS485 устраняет помехи между сегментами линии.

    Практическое применение

    Если на объекте две группы устройств Sentera, каждая из которых потребляет до 20 W, а линия Modbus до BMS достигает нескольких сотен метров, то PDM-8-MB питает обе группы отдельными изолированными каналами 24 VDC и репитером продлевает линию RS485 до 1200 m.

    Руководство по применению: как используется на практике

    PDM-8-MB устанавливается в начале линии Modbus или на границе сегментов:

    Объект Что подключается Результат Примечание монтажника
    Автоматика вентиляционной установки 230 VAC → вход; RJ45 → распределительная коробка (MDB-M-6, DMDBM22) Датчики и регуляторы получают питание по PoM Просуммируйте мощность устройств – ≤20 W на канал
    Длинная линия Modbus Линия BMS → клеммы Modbus; продолжение → RJ45 Линия продлевается до 1200 m с гальванической изоляцией Скорость передачи до 115,2 kbps
    Система с интернет-модулем RJ45 → DIG-M-2 / DIGWM и датчики Система получает питание и доступна через SenteraWeb Учтите ток модуля

    Как выбрать распределение PoM и питание

    Потребность Рекомендуемая модель
    6 устройств RJ45, накладной монтаж, IP65 MDB-M-6 (6 × RJ45, 1,5 A)
    Щит: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC, -30…+85 °C DMDBM22 (DIN, 1,5 A)
    Щит: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC (до 0,3 A), 0…60 °C DLDBM22 (DIN, 1,5 A / 0,3 A)
    Питание 24 VDC PoM от сети 85–264 VAC + повторитель RS485 PDM-8-MB (2 × 24 VDC / 20 W) ← эта модель
    Правило: просуммируйте мощность всех устройств, питаемых по линии – для каждого канала 24 VDC ≤20 W (900 mA); учитывайте кривую снижения мощности производителя при пониженном входном напряжении. Для распределения используйте MDB-M-6 или DMDBM22 / DLDBM22.
    Когда выбрать другое решение: Для распределения PoM – MDB-M-6 (IP65), DMDBM22 / DLDBM22 (DIN); для доступа в интернет – DIG-M-2, DIGWM.

    Преимущества

    • Питание от 85–264 VAC
    • 2 гальванически изолированных канала 24 VDC
    • Встроенный гальванически развязанный повторитель RS485
    • До 1200 m, до 115,2 kbps
    • Защита от короткого замыкания и перегрузки

    Недостатки / ограничения

    • IP30 – только в щите / помещении; для распределения PoM у устройств – MDB-M-6 (IP65)
    • Рабочая температура только до +40 °C
    • Мощность ограничена 20 W на канал и уменьшается при более низком входном напряжении
    • Способ монтажа в листе данных чётко не указан

    Указания по безопасности и монтажу

    • Подключение к сети 85–264 VAC выполняет квалифицированный электрик при отключённом питании.
    • Не превышайте 20 W (900 mA) на каждый канал 24 VDC.
    • Используйте в среде -20…+40 °C, 5–85 % rH без конденсации.

    Краткое руководство по выбору

    85–264 VAC
    2 × 24 VDC / 20 W
    Modbus RTU
    Репитер RS485
    Гальваническая изоляция
    IP30
    Подходит, когда нужно:
    • питать устройства Sentera Modbus по PoM от 230 VAC;
    • продлевать или сегментировать линию RS485 с изоляцией;
    • сократить количество отдельных блоков питания.
    Проверьте перед использованием:
    • сумму мощностей всех устройств для каждого канала;
    • длину линии (≤1200 m);
    • температуру окружающей среды (до +40 °C).
    Важное напоминание: PDM-8-MB не является контроллером – он только подаёт питание и передаёт связь Modbus RTU.

    FAQ

    Какое входное напряжение?
    Модуль питается от сети 85–264 VAC, 50–60 Hz.
    Какую мощность можно подать?
    Два гальванически изолированных канала 24 VDC по 20 W (900 mA).
    Это повторитель RS485?
    Да, в модуль встроен гальванически изолированный полудуплексный повторитель Modbus RTU до 115,2 kbps и 1200 m.
    Сколько модулей можно соединить?
    До 32, в зависимости от расстояний и потребности в мощности.
    Нужно ли задавать скорость передачи?
    Нет, повторитель выбирает скорость передачи автоматически до 115,2 kbps.
    В какой среде можно использовать?
    Модуль рассчитан на среду -20…+40 °C и 5–85 % rH без конденсации, класс защиты IP30.

    Модуль питания по Modbus с репитером RS485 | 85-264VAC | 2×24VDC 20W | гальваническая изоляция | IP30 | Sentera Controls | PDM-8-MB

    Sentera PDM-8-MB – модуль питания через Modbus: вход 85–264 VAC, 2 × 24 VDC / 20 W изолированных канала, гальванически развязанный повторитель RS485 Modbus RTU до 115,2 kbps и 1200 m, IP30.
