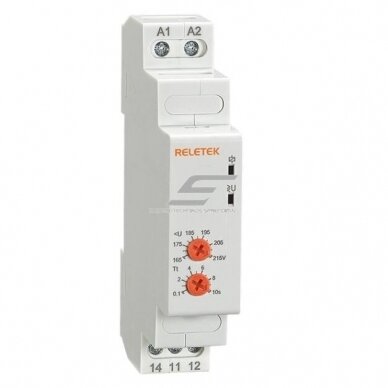

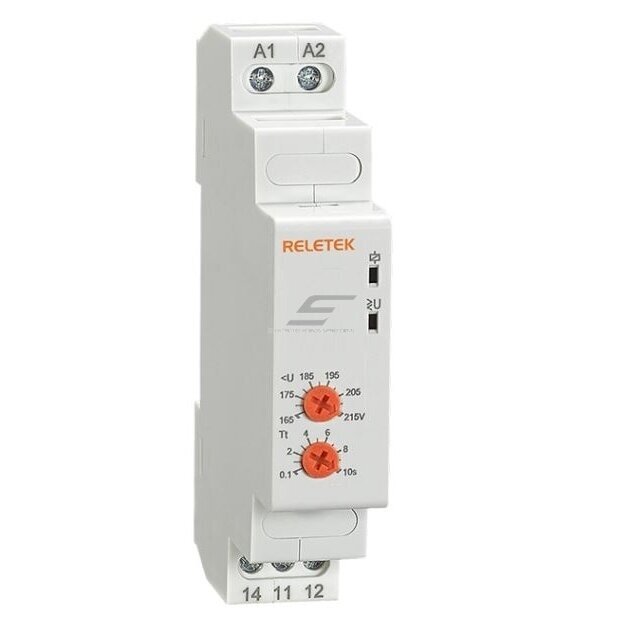

  • Однофазное реле контроля напряжения | 1F | U< 165–215 В | 1 C/O 8 А | DIN | ES-RS-MV12

    Артикул: ES-RS-MV12

    ES-RS-MV12 – реле контроля напряжения с выходным контактом: само нагрузку не несёт, а переключает контакт, управляющий катушкой контактора, сигналом или входом автоматики.

  • Однофазное реле контроля напряжения | 1F | U< 165–215 В | 1 C/O 8 А | DIN | ES-RS-MV12

    ES-RS-MV12 – реле контроля напряжения с выходным контактом: само нагрузку не несёт, а переключает контакт, управляющий катушкой контактора, сигналом или входом автоматики. Когда контролируемое напряжение выходит за пределы, контакт переключается и управляемая цепь отключается.

    Главное:
    Управляющее реле подходит там, где нужно точно контролировать напряжение и управлять контактором или сигнализацией – мощную нагрузку оно отключает через контактор.
    Контакт
    8 А
    Пределы напряжения
    150–275 В AC
    Сеть / питание
    A1–A2, 230 В AC, 50/60 Гц
    Функции
    U> / U<, контакт

    Принцип работы

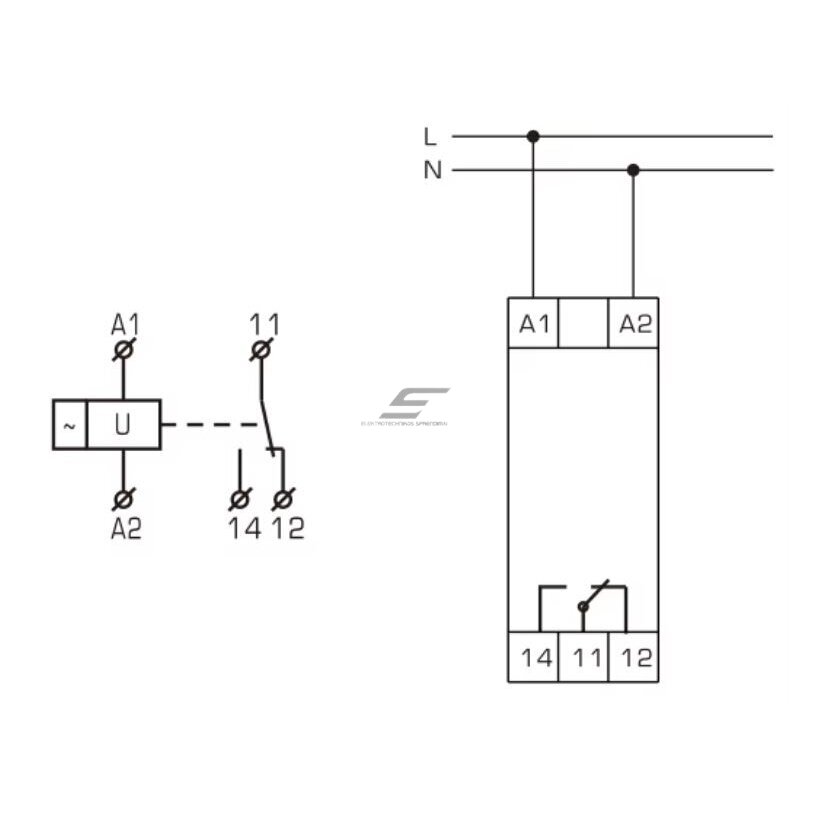

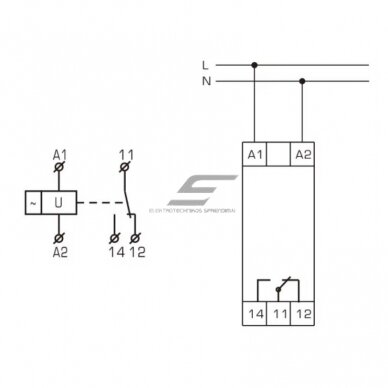

    Реле питается от контролируемой цепи (в зависимости от модели – через клеммы A1–A2) и постоянно измеряет напряжение.

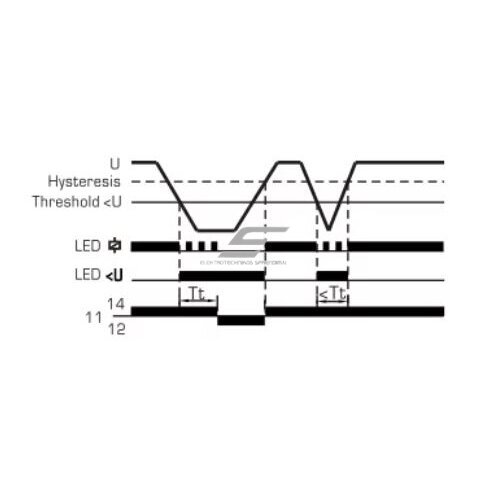

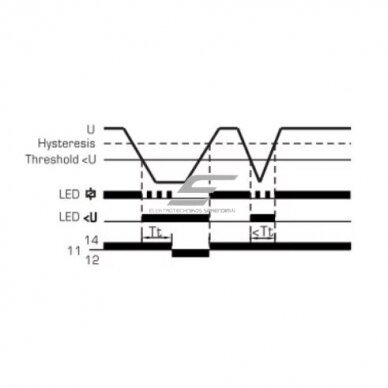

    Когда напряжение выходит за пределы и истекает задержка, выходной контакт переключается – контактор или сигнализация отключаются.

    Когда напряжение возвращается в норму, контакт снова переключается и цепь включается.

    Чем полезно ES-RS-MV12?
    Точный контроль напряжения с контактом – для автоматики, контакторов и сигнализации, когда нагрузка больше контакта реле.

    Технические характеристики

    Тип товара Однофазное реле контроля напряжения (управляющее – с контактом)
    Производитель / код ES-RS-MV12
    Питание A1–A2, 230 В AC, 50/60 Гц
    Диапазон рабочего напряжения 150–275 В AC
    Порог пониженного напряжения U< (заводской) 165–215 В
    Гистерезис ±3 %
    Принцип измерения / погрешность True RMS, < 1 %
    Задержка отключения по напряжению 0,1–10 с
    Выходной контакт 1 C/O
    Ток контакта AC1 8 А
    Ток контакта AC15 2 А
    Напряжение изоляции Ui 250 В
    Максимальный защитный предохранитель 5 А
    Ширина (модулей DIN) 1
    Степень защиты IP20
    Ресурс электрический / механический (циклов) 100 000 / 1 000 000
    Рабочая температура −25…+50 °C
    Монтаж DIN 35 мм

    Основные функции

    • Выходной контакт – управляет контактором, сигнализацией или входом автоматики.
    • Контроль пониженного напряжения U< – реагирует на пониженное напряжение.

    Где применяется?

    • Щиты управления насосами и вентиляторами
    • Цепи управления контакторами
    • Щиты автоматики и сигнализации
    • Щиты генераторов и резервного питания
    • Контроль аккумуляторов и систем DC (модели AC/DC)

    Применение по задачам

    Монтажнику автоматики.
    Точный контроль напряжения с контактом для цепи управления.
    Электрику.
    Компактное реле для дооснащения существующего щита.
    Производителю оборудования.
    Простое решение для защиты машин и установок.

    Практическое применение

    В щите насоса ES-RS-MV12 контролирует напряжение сети и управляет катушкой контактора: при слишком низком напряжении контактор отключает насос, пока двигатель не перегрелся.

    Плюсы

    • Точный контроль напряжения
    • Выходной контакт для управления
    • Компактное
    • Монтаж на DIN-рейку

    Минусы / ограничения

    • Мощную нагрузку нужно подключать через контактор
    • Не защищает от импульсов молнии
    • Не заменяет автоматический выключатель
    • Производитель не публикует полный технический паспорт – параметры по спецификации поставщика

    Замечания по безопасности и монтажу

    • Монтируйте только после отключения питания; работы выполняет квалифицированный электрик.
    • Ток контакта не должен превышать указанный – мощную нагрузку подключайте через контактор.
    • Защитите цепь управления предохранителем или автоматом.
    • Проверьте напряжение питания – реле на другое напряжение не будет работать или сгорит.

    Быстрый гид по выбору

    1F
    U< 165–215 В
    1 C/O 8 А
    Подходит, когда нужно:
    • управлять контактором по напряжению
    • контролировать напряжение в щите автоматики
    Проверьте перед использованием:
    • напряжение питания соответствует реле
    • ток катушки контактора ≤ тока контакта
    Важное напоминание: контакт реле предназначен для управления, а не для мощной нагрузки.

    Частые вопросы

    Можно ли подключить нагрузку напрямую?
    Только небольшую – мощную нагрузку подключайте через контактор.
    Какое напряжение питания?
    См. техническую таблицу – реле на другое напряжение работать не будет.
    Регулируются ли пределы?

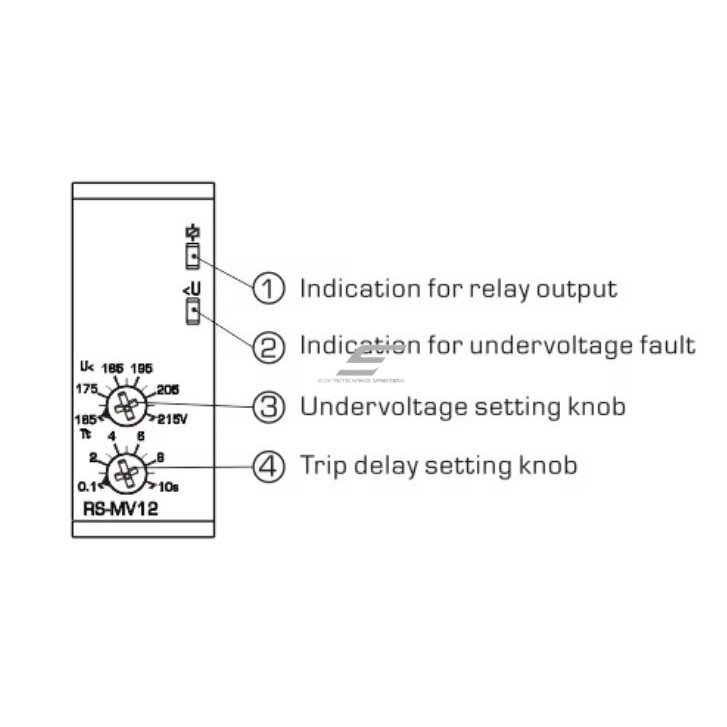

    Да – ручками или кнопками.
    Восстанавливается ли автоматически?
    Да, когда напряжение возвращается в норму.
    Защищает ли от молнии?
    Нет – для этого нужен УЗИП.
    Подходит ли для цепей DC?
    Только модели AC/DC или DC – см. напряжение питания.

    Однофазное реле контроля напряжения | 1F | U< 165–215 В | 1 C/O 8 А | DIN | ES-RS-MV12

    ES-RS-MV12 – точный контроль напряжения с выходным контактом для автоматики и управления контакторами.
