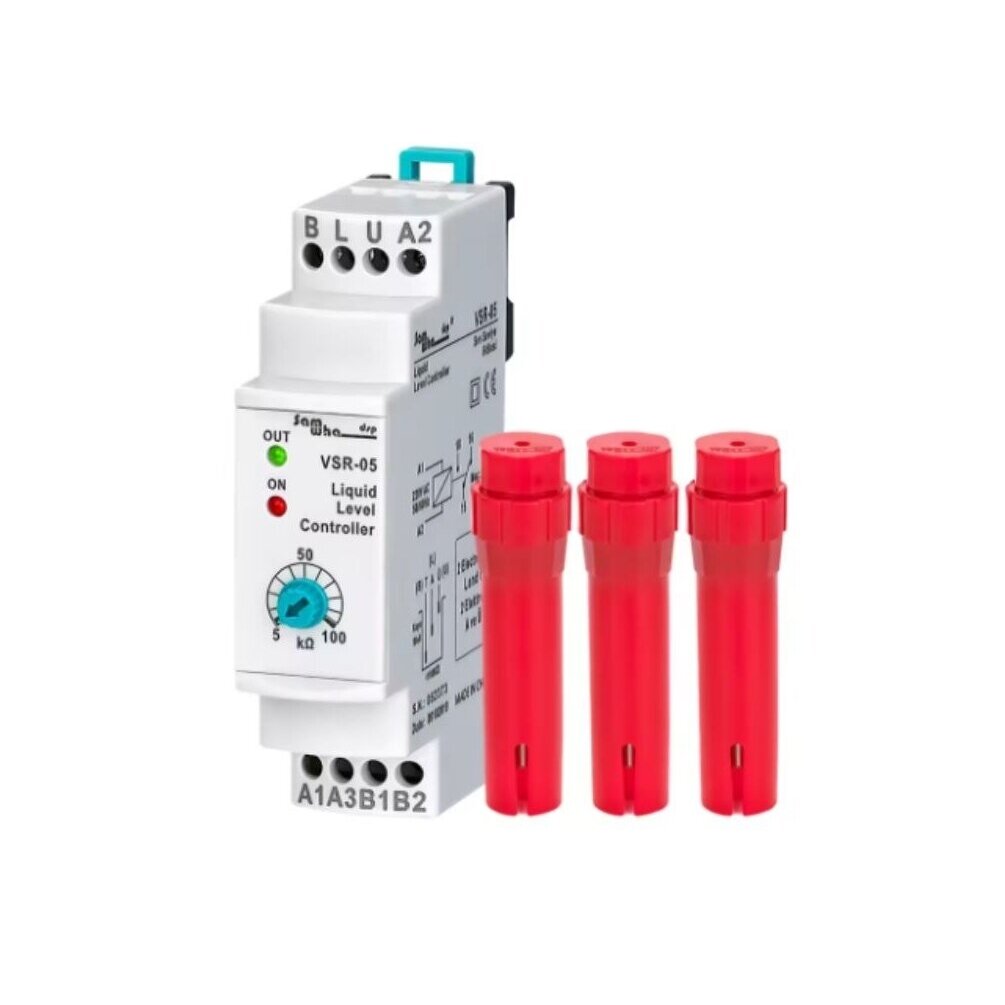

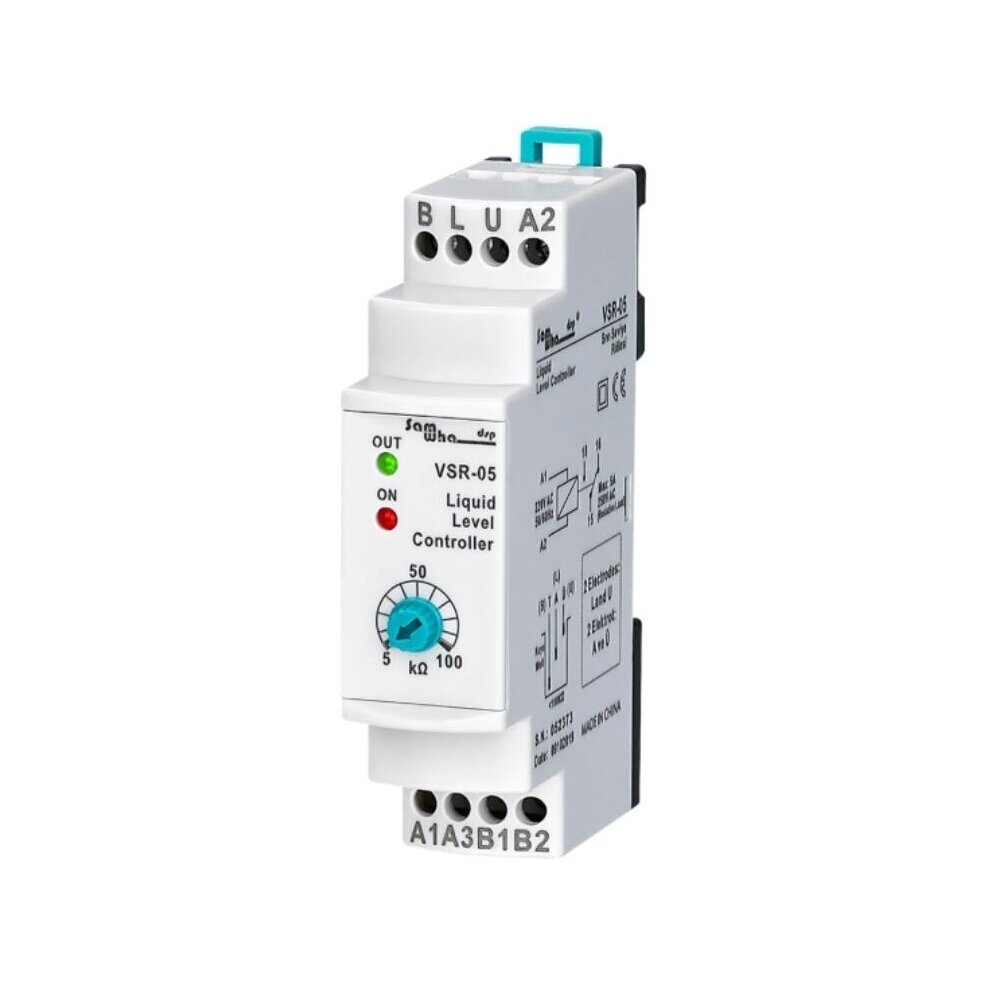

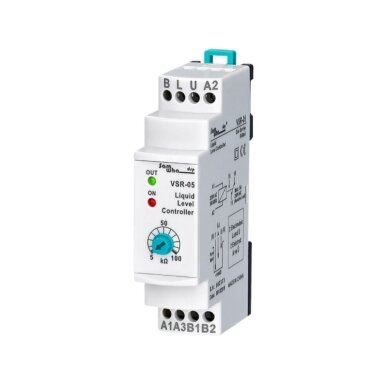

Модульное реле контроля уровня жидкости | 5A | 150-260VAC | <100kΩ | DIN

Реле определяет уровень жидкости по электрической проводимости между электродами и жидкостью. Используются верхний (U), нижний (L) и общий / донный (B) электроды. Когда жидкость достигает верхнего электрода, реле активируется, а когда уровень опускается ниже нижнего электрода – отключается. Чувствительность регулируется до 100kΩ, благодаря чему реле можно адаптировать к жидкостям с различной электропроводностью.

Устройство имеет регулируемую чувствительность до 100kΩ. При регулировке чувствительности все используемые электроды должны контактировать с жидкостью. Постепенно поворачивайте регулятор чувствительности в направлении 100kΩ. Когда устройство надёжно обнаруживает электроды через контролируемую жидкость, реле срабатывает. Электрическое сопротивление жидкости должно быть ниже установленного значения чувствительности.

Если используется двухэлектродная система, входы верхнего (U) и нижнего (L) уровней должны быть соединены между собой и использоваться совместно с общим / донным электродом (B).

• Автоматический контроль уровня жидкости в резервуаре, ёмкости или колодце.
• Может использоваться как в системах наполнения, так и в системах откачки жидкости в зависимости от схемы подключения.
• Регулируемая чувствительность до 100kΩ позволяет адаптировать реле к жидкостям с различной электропроводностью.
• Трёхэлектродная система позволяет задавать верхнюю и нижнюю точки уровня жидкости.
• Переключающий контакт реле 15-16-18 обеспечивает гибкую интеграцию в цепи автоматики.

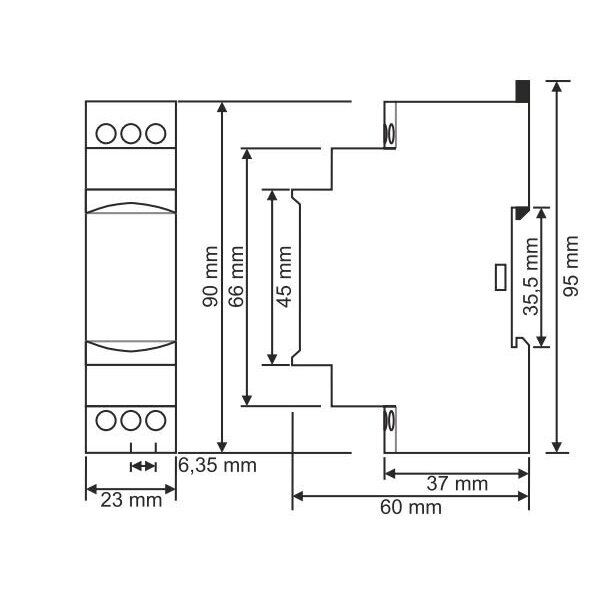

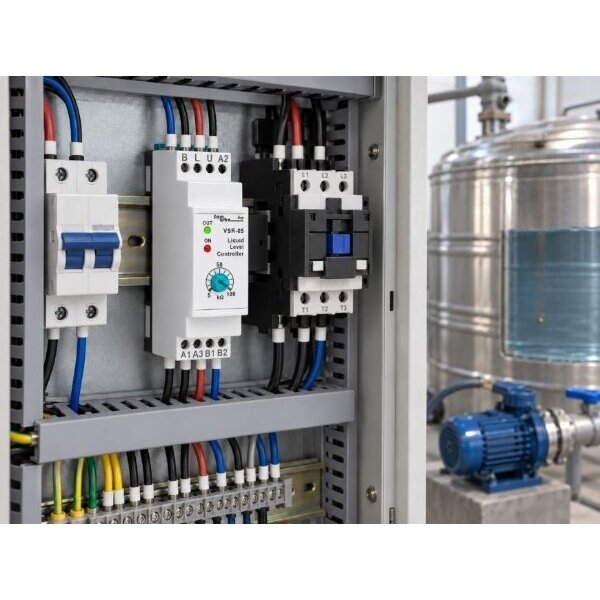

• Компактный корпус, подходящий для монтажа в шкафах управления и на DIN-рейке.

• Только для электропроводящих жидкостей: принцип работы основан на электрической проводимости жидкости, поэтому реле не подходит для электрически непроводящих жидкостей.
• Степень защиты IP20: сам контроллер должен устанавливаться в подходящем шкафу управления и быть защищён от прямого воздействия воды и влаги.
• Нагрузка контакта реле: выход рассчитан на резистивную нагрузку до 5A / 250V AC. Для управления большими нагрузками рекомендуется использовать контактор.
• Не предназначено для горючих или взрывоопасных жидкостей: производитель указывает, что устройство нельзя использовать для контроля горючих или взрывоопасных жидкостей.

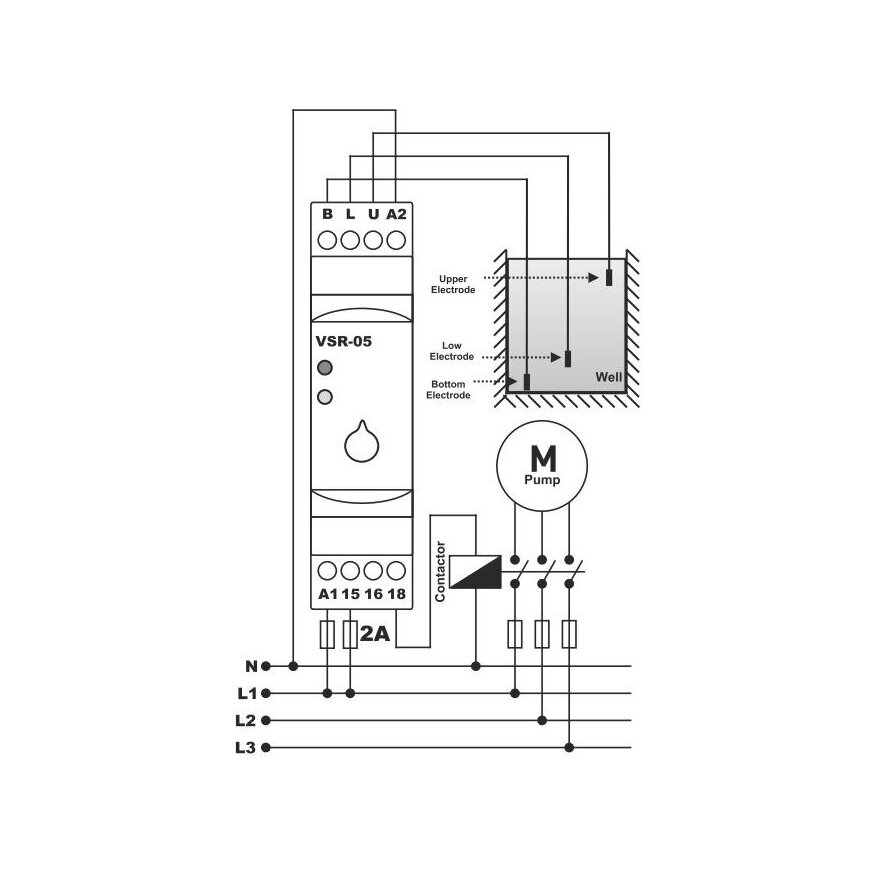

В резервуаре для воды устанавливаются три электрода: общий электрод B на дне резервуара, электрод нижнего уровня L на минимально допустимом уровне воды и верхний электрод U на максимальном уровне. Когда вода поднимается и достигает электрода U, реле активируется и через цепь управления может отключить насос подачи воды. При снижении уровня воды реле остаётся активным до тех пор, пока вода не опустится ниже электрода L. После этого реле отключается, и цепь управления насосом может быть снова активирована.

Устройство работает в диапазоне напряжения питания 150V – 260V AC с частотой 50/60Hz.

Реле предназначено для электропроводящих жидкостей, например воды. Электрическое сопротивление жидкости должно быть ниже установленного значения чувствительности реле.

Да. Устройство имеет регулируемую чувствительность до 100kΩ, поэтому его можно настроить в соответствии с электрической проводимостью контролируемой жидкости.

В стандартной системе используются верхний электрод U, нижний L и общий B. Производитель также предусматривает двухэлектродную систему, в которой входы U и L соединяются между собой.

Выходной контакт реле рассчитан на резистивную нагрузку до 5A / 250V AC. Для насосов большей мощности рекомендуется использовать реле как управляющий сигнал для контактора или другого силового управляющего устройства.

Нет. Производитель чётко указывает, что контролируемая жидкость не должна быть горючей или взрывоопасной.

Используйте устройство согласно инструкции производителя. Не используйте устройство во влажной среде и не допускайте непосредственного контакта самого контроллера с водой. В монтажной цепи предусмотрите отдельный выключатель и автоматический выключатель. Они должны быть установлены рядом с устройством, в легко доступном месте, и обозначены как средства отключения устройства. Контролируемая жидкость не должна быть горючей или взрывоопасной.

Перед выполнением технического обслуживания отключите питание устройства и отсоедините его от электрической цепи. Очищайте корпус мягкой тканью. Не используйте проводящие материалы или химические чистящие средства, которые могут повредить устройство. После очистки проверьте правильность работы устройства.
