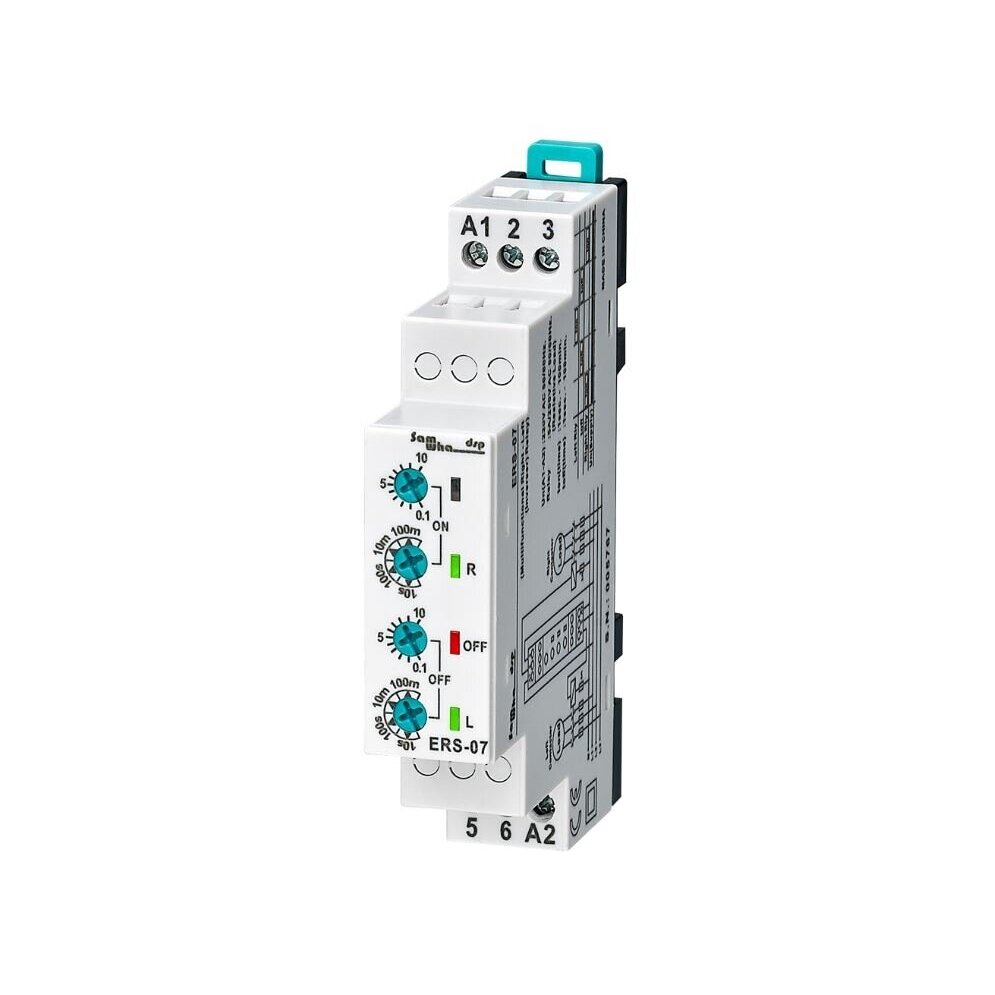

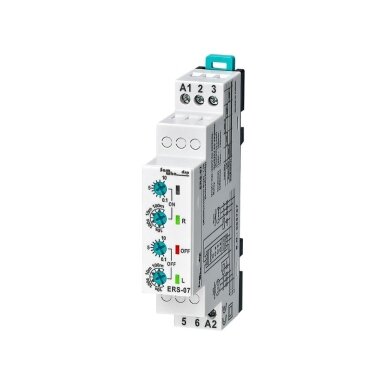

Модульное реле времени | таймер | для управления направлением вращения двигателя (вперёд/назад) | 1с-100мин | 5А | 230ВAC | DIN

Артикул: ES-ERS-07

Задать вопрос об этом товаре

Добавить к сравнениюУдалить из сравнения Сравнить товары (0)

Добавить в список желаний

Цена 33.88 € с НДС
( 28.00 € без НДС )

Не подходит цена? Предложи свою!

В корзину

Электронное циклическое реле времени «право–лево» предназначено для попеременного управления двумя электрическими нагрузками, контакторами или направлениями вращения привода. После подачи питания сначала включается выход «Право». По истечении установленного времени работы он отключается, выдерживается заданная пауза, после чего включается выход «Лево».

Время работы выходов «Право» и «Лево» одинаковое. Согласно информации производителя, время регулируется в диапазоне от 1 секунды до 100 минут. Светодиодные индикаторы R, OFF и L отображают работу выхода «Право», паузу и работу выхода «Лево».

Циклическое реле времени правого–левого направления для двух нагрузок — 1 с–100 мин, 230 В AC, 5 А, DIN

Электронное циклическое реле времени правого–левого направления предназначено для попеременного управления двумя электрическими нагрузками, контакторами или направлениями привода. При подаче питания сначала активируется выход правого направления. По истечении установленного рабочего времени он отключается, выдерживается заданная пауза, после чего активируется выход левого направления.

Продолжительность работы правого и левого выходов одинакова. Согласно информации производителя, время регулируется от 1 секунды до 100 минут. Светодиодные индикаторы R, OFF и L позволяют контролировать этап правого направления, паузу и этап левого направления.

Важная информация о настройках времени:
В представленном описании производителя указан общий диапазон 1 с–100 мин регулирования, однако однозначно не поясняется, задаются ли рабочее время и время паузы отдельными регуляторами либо используется общее значение времени. Перед подключением необходимо проверить маркировку передней панели и инструкцию конкретного изделия.

Важная информация об изменении направления вращения двигателя:
Если реле используется для изменения направления вращения трёхфазного двигателя, его выходы должны управлять катушками контакторов прямого и обратного направления. Силовую цепь двигателя нельзя подключать непосредственно через реле времени. Контакторы направлений должны иметь электрическую, а при необходимости и механическую взаимную блокировку.

Основное назначение:
Реле применяется в системах, где две нагрузки или два направления управления должны работать попеременно: первая нагрузка включается на заданное время, после её отключения выдерживается пауза, затем на такое же рабочее время включается вторая нагрузка.

Напряжение питания
230 В AC

Диапазон времени
диапазон 1 с–100 мин

Управляемые выходы
RIGHT и LEFT

Нагрузка контакта
5 А / 250 В AC

Индикация
Светодиоды R, OFF и L

Монтаж
На DIN-рейке

Принцип попеременного управления

Реле предназначено для двух независимых направлений управления или нагрузок, которые должны работать не одновременно, а попеременно. После подачи питания последовательность начинается с выхода правого направления, или R.

По истечении установленного рабочего времени выход правого направления отключается. Затем реле начинает отсчёт времени ожидания, или OFF, в течение которого неактивен ни правый, ни левый выход.

После окончания паузы включается выход левого направления, или LПродолжительность работы левого направления такая же, как и правого. В соответствии с функциональным назначением реле после этапа левого направления последовательность может повторяться циклически.

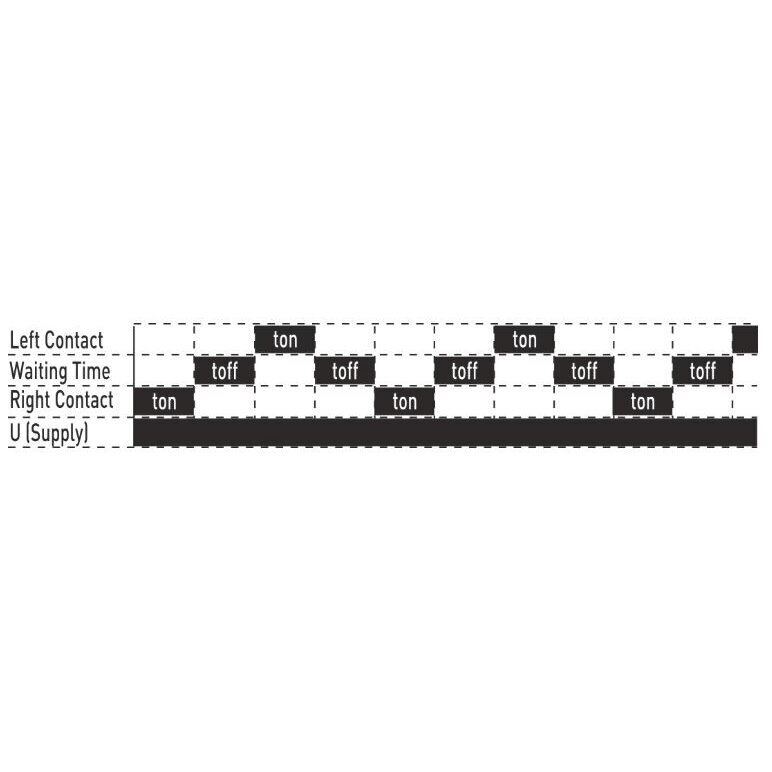

Последовательность попеременного управления:
Подключение питания → включение выхода RIGHT → установленное рабочее время → отключение RIGHT → пауза OFF → включение выхода LEFT → установленное рабочее время → следующий этап цикла.

Повторение цикла:
В представленном тексте подробно описан переход от выхода RIGHT к выходу LEFT, однако не указано однозначно, возвращается ли реле после времени работы LEFT к паузе OFF и начинает ли новый цикл RIGHT автоматически. Поскольку изделие обозначено как функциональное реле времени попеременного действия, циклическая работа вероятна, но это необходимо окончательно проверить по диаграмме конкретной модели.

Последовательность работы

Подключается питание 230 В AC. Реле начинает последовательность попеременного управления.
Активируется выход RIGHT. Согласно представленному описанию, клеммы контактов 2 и 3 соединяются.
Начинается отсчёт рабочего времени RIGHT. Светодиод R мигает и показывает активный этап правого направления.
Выход RIGHT отключается. По истечении рабочего времени цепь между контактами 2 и 3 размыкается.
Начинается время ожидания OFF. В это время ни выход RIGHT, ни выход LEFT неактивен, а светодиод OFF мигает.
Активируется выход LEFT. После окончания паузы включается релейный выход левого направления.
Начинается отсчёт рабочего времени LEFT. Светодиод L мигает и показывает активный этап левого направления.
Этап левого направления завершается. Дальнейшее повторение последовательности зависит от функциональной диаграммы конкретной модели.

Одинаковая продолжительность работы обоих выходов

Согласно описанию производителя, время работы правого и левого направлений одинаково. Это означает, что выбранная продолжительность применяется к обоим выходам.

Такой принцип работы подходит для процессов, в которых обе нагрузки должны работать одинаковыми интервалами, например для равномерного распределения времени работы двух насосов, вентиляторов или других механизмов.

Точность установки времени:
В представленной спецификации не указаны погрешность установки времени, повторяемость и точность шкалы. Если для процесса важен точный интервал, установленное время необходимо проверить в реальных рабочих условиях.

Время ожидания OFF

Между отключением одной нагрузки и включением другой реле формирует время ожидания. В этот период оба релейных выхода отключены.

Пауза может использоваться для полной остановки механического привода, снижения переходных процессов, предотвращения резкой смены направления или исключения даже кратковременной совместной работы двух нагрузок.

Для изменения направления необходима подходящая пауза:
Не следует менять направление вращения двигателя, пока он ещё вращается в противоположную сторону, если только привод и система управления специально не рассчитаны на такой режим. Продолжительность паузы необходимо выбирать с учётом инерции двигателя, нагрузки и времени остановки механизма.

Светодиодная индикация состояния

Светодиод R

показывает этап работы правого направления;
мигает во время отсчёта рабочего времени RIGHT;
связан с релейным выходом правого направления;
гаснет после окончания рабочего времени RIGHT.

Светодиод OFF

показывает промежуточный этап ожидания;
мигает во время отсчёта паузы OFF;
во время паузы оба выхода отключены;
гаснет при начале следующего рабочего этапа.

Светодиод L

показывает этап работы левого направления;
мигает во время отсчёта рабочего времени LEFT;
связан с релейным выходом левого направления;
гаснет после окончания рабочего времени LEFT.

Релейные выходы и контакты

Указанная производителем нагрузочная способность контактов составляет 5 А / 250 В AC для активной нагрузки. Согласно представленному описанию работы, при активации выхода соединяются клеммы контактов 2 и 3.

Если реле используется для управления контакторами, электромагнитами, клапанами или двигателями, необходимо учитывать, что эти нагрузки не являются активными. Их токи включения и отключения могут превышать номинальный рабочий ток.

Для индуктивных и ёмкостных нагрузок:
Для катушек контакторов, электромагнитов, двигателей, трансформаторов, блоков питания LED и других неактивных нагрузок могут потребоваться промежуточные реле, контакторы и подходящие средства подавления перенапряжений.

Использование для изменения направления вращения двигателя

Реле может использоваться как элемент временного управления контакторами прямого и обратного направления трёхфазного двигателя. В такой системе само реле коммутирует только цепи управления контакторами.

необходимы два правильно подобранных контактора направления;
контакторы должны иметь электрическую взаимную блокировку;
если это предусмотрено проектом, рекомендуется механическая блокировка;
в силовой цепи двигателя две фазы меняются местами;
должна быть установлена защита двигателя от перегрузки;
должна быть предусмотрена защита от короткого замыкания;
пауза OFF должна быть достаточной для остановки механизма;
привод должен быть пригоден для периодического изменения направления.

Одновременное включение обоих направлений запрещено:
Одновременное срабатывание контакторов прямого и обратного направления может вызвать короткое замыкание в силовой цепи. Поэтому реле времени не может быть единственным средством защиты — взаимная блокировка контакторов обязательна.

Технические характеристики

Тип продукта	Электронное реле времени попеременного управления правым–левым направлением
Функция	Последовательность попеременного управления RIGHT → OFF → LEFT
Количество управляемых нагрузок	2 нагрузки или 2 направления управления
Напряжение питания	230 В AC
Рабочая частота	50 / 60 Гц
Потребляемая мощность	Менее 5 ВА
Диапазон времени	диапазон 1 с–100 мин
Рабочее время RIGHT и LEFT	Одинаковое для обоих выходов
Время ожидания OFF	Регулируется в соответствии с настройками изделия; проверьте схему
Выходы	Релейные выходы RIGHT и LEFT
Нагрузка контакта	5 А / 250 В AC, активная нагрузка
Состояние контактов при активации выхода	Клеммы 2 и 3 соединяются согласно представленному описанию
Индикация	3 светодиода — R, OFF и L
Способ подключения	Клеммное подключение
Сечение проводника	До 2,5 мм²
Рабочая температура	от −20 °C до +55 °C
Высота эксплуатации	Менее 2000 м над уровнем моря
Монтаж	На DIN-рейке

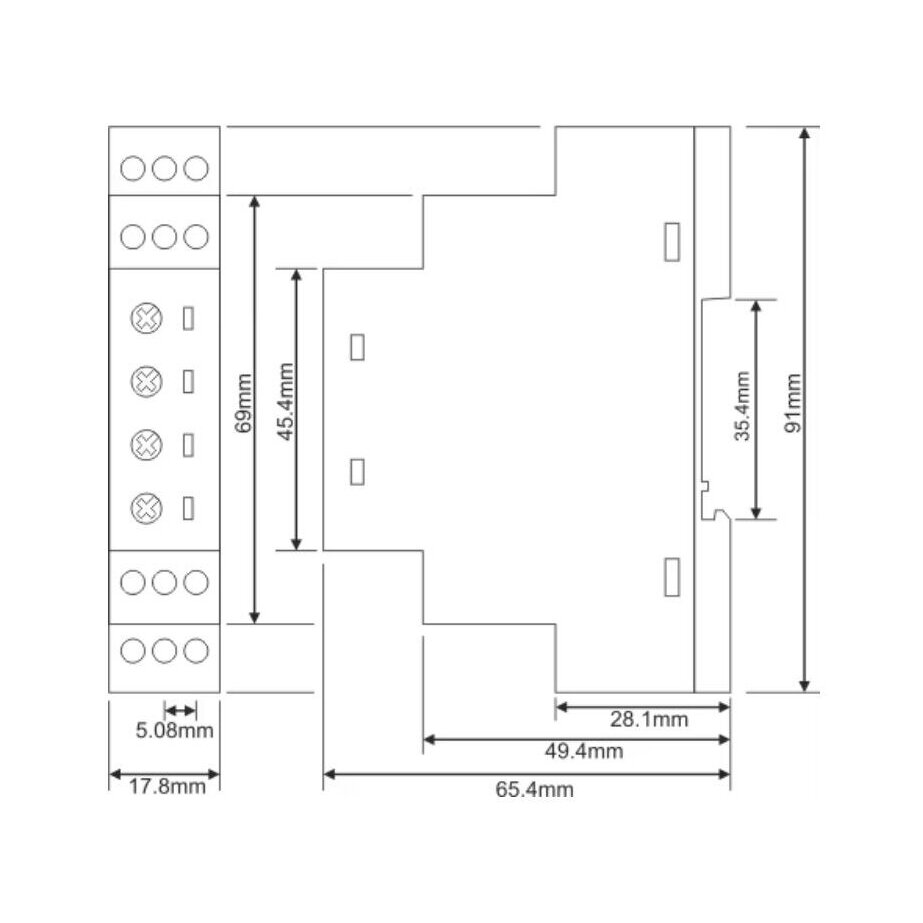

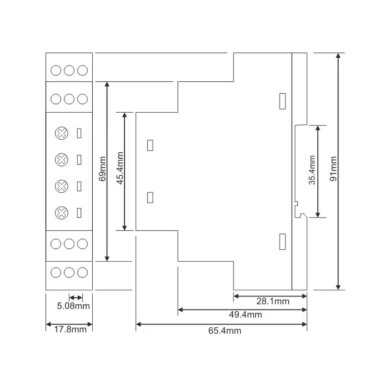

Масса	Менее 125 г
Условия эксплуатации	Сухая внутренняя среда, защищённый электрический щит
Степень защиты	В представленной спецификации не указана

Основные функции и особенности

Попеременное управление двумя выходами — для двух нагрузок или двух направлений.
Последовательность RIGHT → OFF → LEFT — с промежуточной паузой между выходами.
Одинаковое рабочее время обоих выходов — для симметричного цикла.
Диапазон времени 1 с–100 мин — для коротких и более длительных рабочих интервалов.
Светодиодные индикаторы R, OFF и L — для контроля каждого этапа цикла.
Контакты 5 А / 250 В AC — для активной нагрузки.
Питание 230 В AC — для типовых цепей управления.
Потребляемая мощность менее 5 ВА.
Монтаж на DIN-рейку.
Рабочая температура от −20 до +55 °C.

Где применяется?

Для управления направлением двигателя — для попеременного включения контакторов прямого и обратного направления.
В смесительном оборудовании — для периодического изменения направления вращения мешалки.
В конвейерах — для формирования циклов движения вперёд и назад.
В системах ворот и механических приводов — когда требуется попеременное управление двумя направлениями.
В системах с двумя насосами — для попеременного включения нагрузок.
В вентиляционных системах — для попеременного управления двумя вентиляторами.
В производственном оборудовании — для повторяющихся последовательностей из двух действий.
В шкафах промышленной автоматики — для управления двумя контакторами или промежуточными реле.
В технологических линиях — когда после одной операции и паузы должна выполняться противоположная операция.

Практический пример применения

Например, трёхфазный двигатель мешалки должен периодически вращаться в правом и левом направлениях. Выходы RIGHT и LEFT реле подключаются к двум взаимно заблокированным контакторам направления.

Если рабочее время установлено на 30 секунд, после подачи питания первым активируется выход RIGHT. Контактор правого направления запускает двигатель, а светодиод R мигает.

Через 30 секунд выход RIGHT отключается и начинается установленная пауза OFF. В это время двигатель отключён и успевает остановиться.

После окончания паузы активируется выход LEFT. Контактор обратного направления меняет местами две фазы двигателя, поэтому двигатель начинает вращаться в противоположную сторону.

Если конкретная модель работает циклически, после окончания времени левого направления последовательность начинается заново.

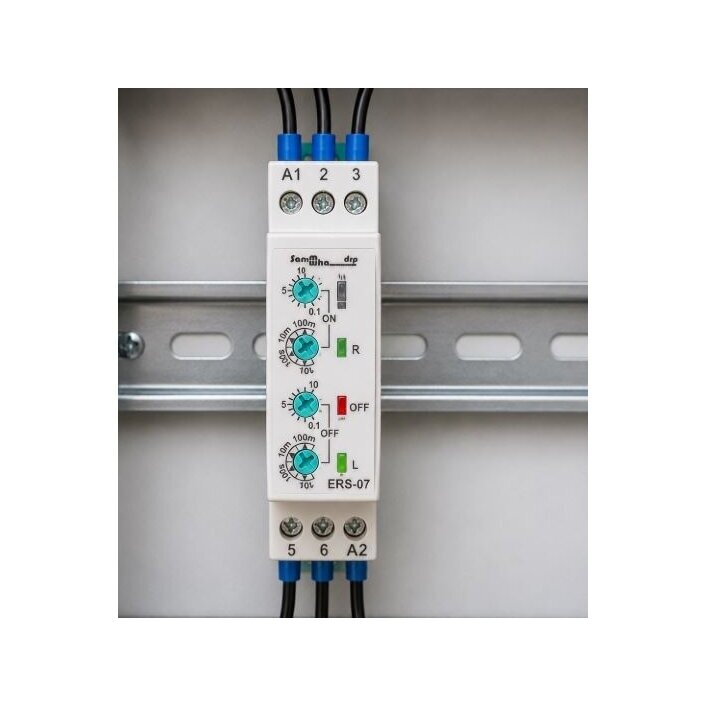

Способ монтажа

Монтаж на DIN-рейку

подходит для стандартных электрических и автоматических щитов;
реле должно быть надёжно закреплено на DIN-рейке;
место монтажа должно быть сухим и защищённым;
клеммы должны оставаться доступными для проверки и обслуживания;
необходимо выдерживать достаточное расстояние от сильно нагревающихся компонентов;
провода должны быть проложены аккуратно и без натяжения.

Инструкция по монтажу и вводу в эксплуатацию

Отключите напряжение питания. Цепи управления и силовые цепи должны быть полностью обесточены.
Проверьте параметры питания. Реле предназначено для цепи управления 230 В AC, 50 / 60 Гц.
Установите реле на DIN-рейку. Убедитесь, что реле надёжно закреплено.

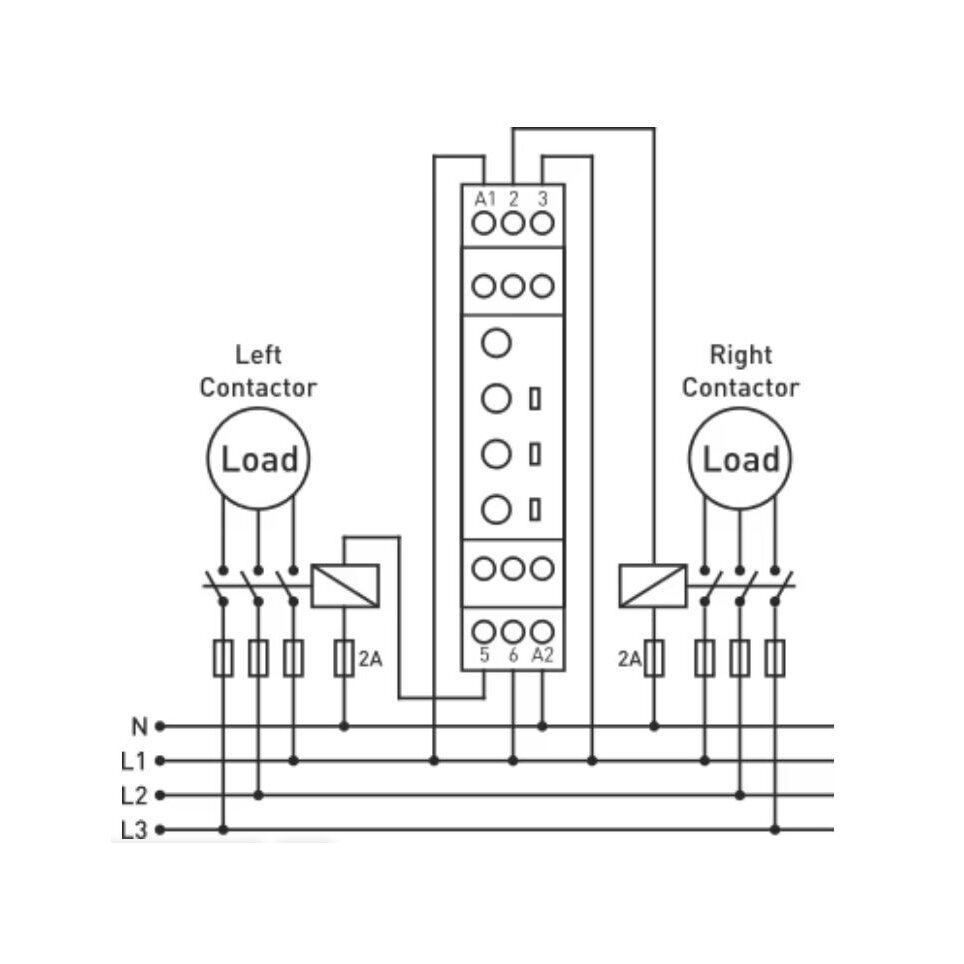

Проверьте схему изделия. Руководствуйтесь нумерацией клемм, указанной на конкретном изделии.
Подключите питание реле. Используйте проводники подходящего сечения.
Подключите выход RIGHT. Подключите его к первой нагрузке или цепи управления контактором правого направления.
Подключите выход LEFT. Подключите его ко второй нагрузке или цепи управления контактором левого направления.
Установите взаимную блокировку контакторов. Контакторы направлений не должны включаться одновременно.
Установите рабочее время. Выберите необходимое значение от 1 с до 100 мин с помощью регуляторов изделия.
Установите паузу OFF. Выберите время ожидания, подходящее для процесса и времени остановки механизма.
Выполните проверку без подключённой силовой нагрузки. Проверьте последовательность RIGHT, OFF и LEFT.
Проверьте светодиодные индикаторы. Индикация R, OFF и L должна соответствовать активному этапу цикла.
Проверьте отпускание контакторов. Перед включением противоположного направления первый контактор должен полностью отключиться.
Выполните пробный рабочий цикл. Наблюдайте за остановкой двигателя, изменением направления, током и работой механизма.

Устройства защиты и отключения:
В цепи должны быть установлены автоматический выключатель и легко доступный оператору разъединяющий выключатель. Они должны быть чётко обозначены как устройства отключения реле и управляемой системы.

Очистка и обслуживание

Перед очисткой полностью отключите питание.
Отключите реле от подключённых цепей.
Очищайте корпус сухим мягким тампоном или тканью.
Не используйте электропроводящие чистящие средства.
Не используйте агрессивные химические вещества или растворители.
Не допускайте попадания воды в клеммы или внутрь корпуса.
Проверьте затяжку клемм и состояние проводов.
Проверьте цепь взаимной блокировки контакторов.
После обслуживания выполните пробный цикл полной последовательности.

Примечания по монтажу и эксплуатации

Используйте реле только по назначению и в соответствии со схемой подключения.
Не используйте реле во влажной среде.
Перед монтажом или обслуживанием отключите все цепи.
Не превышайте номинальное напряжение питания 230 В AC.
Не подключайте силовую цепь двигателя непосредственно через реле.
Для управления направлениями двигателя используйте подходящие контакторы.
Контакторы прямого и обратного направления должны иметь взаимную блокировку.
Одновременное включение обоих контакторов направления запрещено.
Пауза OFF должна быть достаточной для остановки механизма.
Значение 5 А / 250 В AC указано для активной нагрузки.
Катушки контакторов и электромагниты являются индуктивными нагрузками.
Реле должно быть установлено в защищённом электрическом щите.
Не используйте устройство на высоте более 2000 м над уровнем моря.
Работы по подключению должен выполнять квалифицированный специалист-электротехник.
Перед эксплуатацией проверьте полную последовательность попеременного управления.

Преимущества

Автоматическое попеременное управление двумя выходами.
Рабочая последовательность RIGHT, OFF и LEFT.
Одинаковая продолжительность работы обеих нагрузок.
Широкий диапазон времени 1 с–100 мин.
Промежуточная пауза между двумя выходами.
Светодиодная индикация R, OFF и L.
Релейные контакты 5 А / 250 В AC.
Монтаж на DIN-рейку.
Рабочая температура от −20 до +55 °C.
Подходит для попеременного управления нагрузками или направлениями привода.

Ограничения

Не подходит для непосредственной коммутации силового тока двигателя.
Для управления направлением необходимы два контактора.
Необходима взаимная блокировка контакторов.
Пауза должна быть выбрана с учётом времени остановки механизма.
Значение 5 А относится к активной нагрузке.
Для индуктивных нагрузок могут потребоваться дополнительные меры.
Не предназначено для влажной среды.
Степень защиты не указана.
Погрешность настройки времени не указана.
Неясно, регулируются ли оба времени отдельно.
Повторение цикла необходимо проверить по диаграмме конкретной модели.

Краткое руководство по выбору

Выбирайте реле времени попеременного управления правым–левым направлением когда необходимо попеременно управлять двумя нагрузками или двумя контакторами направления двигателя с одинаковыми интервалами времени и безопасной паузой отключения между ними.

Питание
230 В AC

Диапазон времени
1 с–100 мин.

Контакты
5 А / 250 В AC

Функция
RIGHT–OFF–LEFT

Подходит, когда необходимо:

попеременно включать две нагрузки;
обеспечить одинаковую продолжительность работы обеих нагрузок;
создать паузу между первой и второй нагрузкой;
управлять контакторами прямого и обратного направления;
использовать диапазон времени от 1 секунды до 100 минут;
контролировать состояния R, OFF и L;
установить устройство на DIN-рейку;
использовать цепь управления 230 В AC.

Проверьте перед заказом:

нужна ли именно функция RIGHT–OFF–LEFT;
должно ли реле автоматически повторять цикл;
регулируются ли рабочее время и время OFF отдельно;
достаточен ли диапазон 1 с–100 мин;
какой тип нагрузок будет управляться;
напряжение и ток катушек контакторов;
установлены ли электрическая и механическая блокировки;
достаточна ли пауза для остановки механизма;
питается ли цепь управления напряжением 230 В AC;
будет ли устройство установлено в сухой среде.

Важное напоминание:
При использовании реле для изменения направления вращения двигателя контакторы, управляемые выходами RIGHT и LEFT, не должны быть активны одновременно. Необходима надлежащая электрическая блокировка, а пауза OFF должна быть достаточной для безопасной остановки двигателя и механизма.

FAQ — часто задаваемые вопросы

Для чего предназначено это реле времени?
Реле предназначено для попеременного включения двух нагрузок или двух направлений управления в соответствии с заданной последовательностью работы и ожидания.

Какова последовательность работы?
При включении питания первым активируется выход RIGHT. После его отключения выдерживается пауза OFF, а по её окончании активируется выход LEFT.

Одинаково ли рабочее время обоих выходов?
Да. Согласно информации производителя, продолжительность работы выходов RIGHT и LEFT одинакова.

Каков диапазон регулировки времени?
В представленной спецификации указан диапазон регулировки от 1 секунды до 100 минут.

Рабочее время и время паузы задаются отдельно?
В представленном описании это однозначно не разъяснено. Необходимо проверить регуляторы передней панели и диаграмму производителя для конкретной модели.

Что происходит во время паузы OFF?
Во время паузы ни релейный выход RIGHT, ни выход LEFT неактивен, а светодиод OFF мигает.

Что показывает индикатор R?
Он показывает, что выход правого направления активен и идёт отсчёт его рабочего времени.

Что показывает индикатор L?
Он показывает, что выход левого направления активен и идёт отсчёт его рабочего времени.

Повторяет ли реле цикл автоматически?
Изделие описывается как функциональное реле попеременного действия, поэтому циклическая работа вероятна. Однако в представленном тексте возврат цикла от LEFT к RIGHT явно не описан, поэтому это необходимо проверить по диаграмме конкретной модели.

Можно ли подключить трёхфазный двигатель напрямую?
Нет. Реле должно управлять катушками контакторов прямого и обратного направления. Силовая цепь двигателя должна коммутироваться контакторами.

Необходима ли блокировка контакторов?
Да. Контакторы прямого и обратного направления должны иметь электрическую, а если это предусмотрено проектом — и механическую взаимную блокировку.

Зачем нужна пауза OFF?
Она разделяет работу двух выходов и может дать механизму время остановиться перед включением противоположного направления или другой нагрузки.

Номинал контактов составляет 5 А?
Значение 5 А / 250 В AC указано для активной нагрузки. Катушки контакторов, двигатели и электромагниты следует рассматривать как индуктивные нагрузки.

Каково напряжение питания реле?
Это реле предназначено для цепи управления 230 В AC, 50 / 60 Гц.

Можно ли установить реле на DIN-рейку?
Да. Реле предназначено для монтажа на DIN-рейку в стандартном электрическом шкафу или шкафу автоматики.

Можно ли использовать реле во влажной среде?
Нет. Производитель указывает, что устройство нельзя использовать во влажной среде. Реле должно быть установлено в сухом защищённом электрическом щите.

Проводники какого сечения можно подключать?
Согласно представленной спецификации, можно использовать проводники сечением до 2,5 мм².

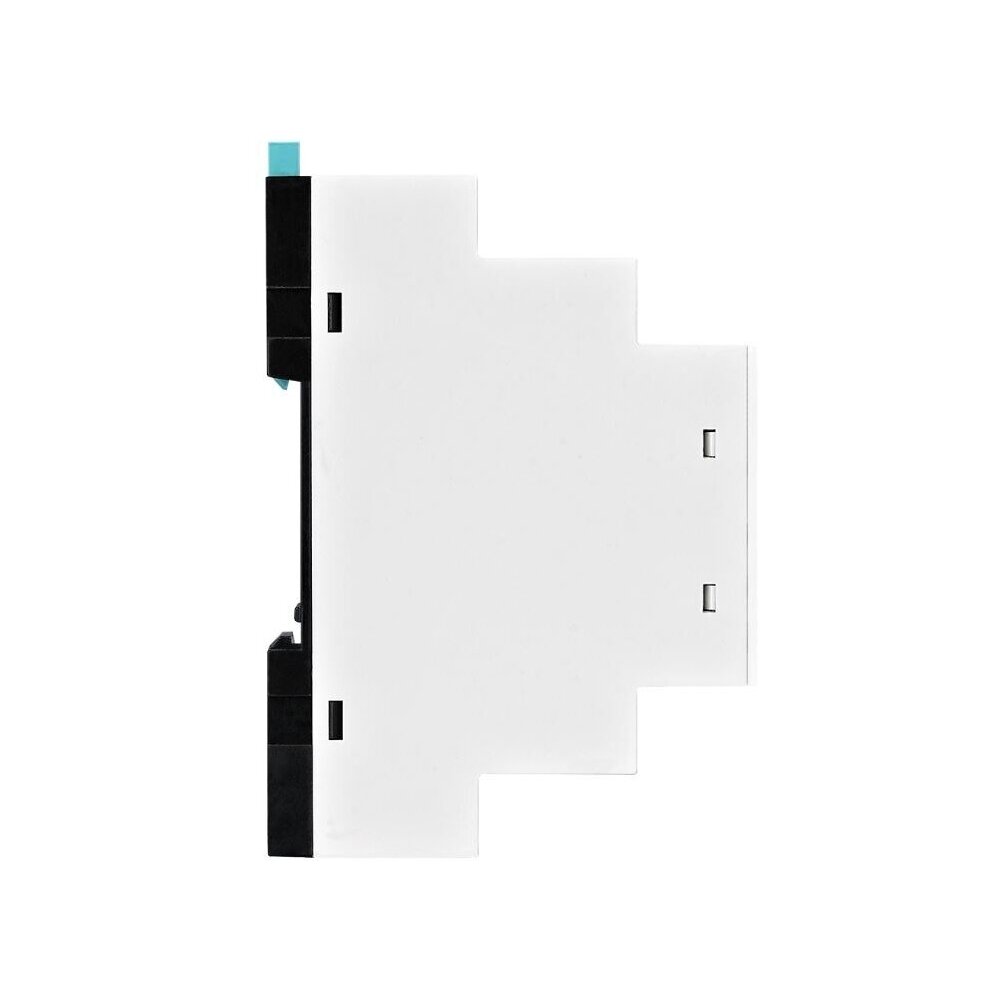

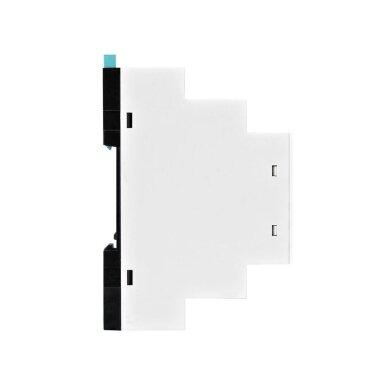

Попеременное управление двумя нагрузками или направлениями двигателя с регулируемой паузой

Электронное реле времени правого–левого направления предназначено для попеременного включения двух нагрузок или двух направлений управления. После подачи питания первым активируется выход RIGHT, который отключается по истечении установленного рабочего времени.

После интервала ожидания OFF включается выход LEFT. Рабочее время обоих выходов одинаково, а светодиодные индикаторы R, OFF и L позволяют контролировать активный этап цикла.

Реле питается напряжением 230 В AC, имеет контакты 5 А / 250 В AC для активной нагрузки и устанавливается на DIN-рейку. Оно может использоваться для контакторов, промежуточных реле, двух нагрузок или цепей управления направлением двигателя.

При использовании реле для изменения направления вращения двигателя необходимы правильно подобранные и взаимно заблокированные контакторы направлений, защита двигателя и достаточная пауза OFF перед включением противоположного направления.

Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.

Сертификат CE – гарантия безопасности, качества и соответствия

Данное изделие имеет маркировку CE, которая подтверждает соответствие всем применимым директивам и регламентам Европейского Союза. Маркировка CE — это не просто формальность, а важный показатель качества и безопасности, гарантирующий, что продукт прошёл оценку, проверку и может безопасно использоваться на всей территории ЕС.

Сертификат CE означает, что продукт был оценён по основным критериям:

Требования безопасности – гарантируется, что изделие не представляет опасности для пользователя или окружающей среды
Электромагнитная совместимость (EMC) – устройство не нарушает работу других приборов и устойчиво к внешним помехам
Экологические стандарты – соответствует действующим требованиям по охране окружающей среды и использованию материалов
Надёжность эксплуатации – продукт пригоден для длительного использования по назначению

Маркировка CE позволяет:

законно поставлять и использовать продукт во всех странах ЕС
обеспечивать высокий уровень качества и безопасности
использовать изделие в бытовой, коммерческой и промышленной среде

Знак CE является декларацией ответственности производителя, подтверждающей соответствие продукта всем применимым стандартам и требованиям законодательства ЕС.

Что это означает для вас как для покупателя?

Безопасное использование в повседневной деятельности
Надёжная работа и меньший риск неисправностей
Соответствие нормам и требованиям ЕС
Пригодность для профессиональных решений

Альтернативные товары

Подпишитесь на НОВЫЕ ПОСТУПЛЕНИЯ ТОВАРОВ

Я заявляю, что я согласен с Политика конфиденциальности
Подписаться

Информация

Каталог товаров
