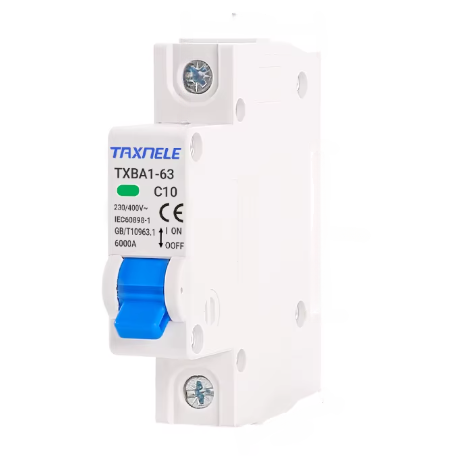

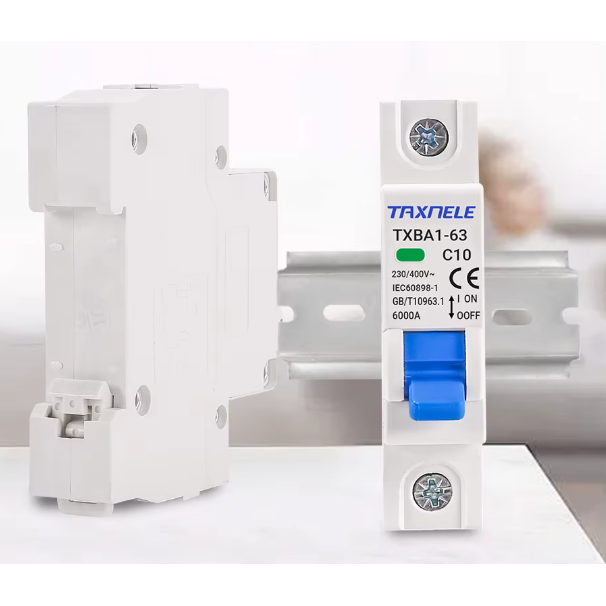

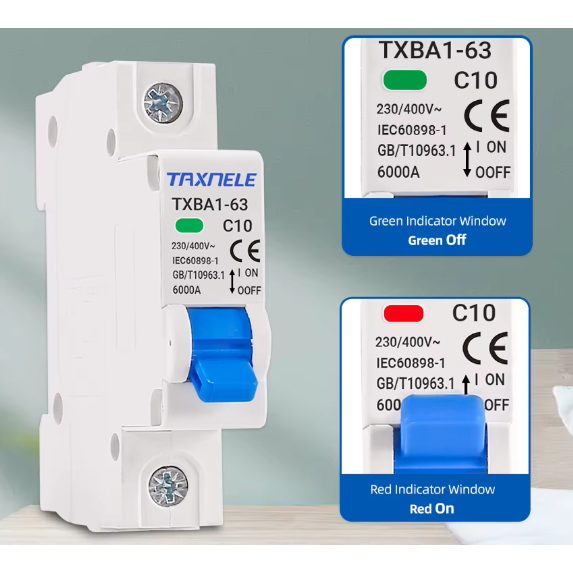

Модульный автоматический выключатель 1P | 16A | C | 6кА | DIN | MCB

Автоматические выключатели, также называемые защитными выключателями или прерывателями цепи, являются важными компонентами электрической защиты, которые автоматически разрывают электрическую цепь, когда она перегружается или возникает короткое замыкание. Они используются в электрических установках для защиты оборудования и людей от электрических повреждений. Автоматические выключатели бывают разных типов и имеют различные характеристики в зависимости от места использования, нагрузки цепи и других особенностей.

Характеристики автоматических выключателей: Характеристики B, C и D:

Характеристика B: Используются в жилых помещениях или слабо загруженных системах. Они срабатывают, когда ток превышает номинальный ток от 3 до 5 раз.
Характеристика C: Чаще всего используются как в быту, так и в коммерческих или промышленных помещениях. Порог их срабатывания от 5 до 10 раз превышает номинальный ток, что делает их подходящими для нагрузок с большим пусковым током (например, двигатели, системы освещения).
Характеристика D: Используются в промышленных установках, где нагрузки имеют очень высокий пусковой ток (например, компрессоры, трансформаторы). Они срабатывают, когда ток превышает номинальный от 10 до 20 раз.
Преимущества (плюсы) автоматических выключателей:

Безопасность: Автоматические выключатели обеспечивают автоматическое разъединение цепи при перегрузке или коротком замыкании, предотвращая перегрев проводов, повреждение оборудования и даже возгорание.
Надежность: Они очень надежны и могут работать долгое время без обслуживания, автоматически реагируя на электрические неисправности.
Простота использования: Не требуется менять выключатель после его срабатывания. После перегрузки или короткого замыкания автоматический выключатель можно просто вернуть в рабочее состояние, что исключает необходимость замены предохранителей.
Точность: Автоматические выключатели действуют точно по номинальному току и характеристикам цепи, минимизируя ненужные отключения.
Защита от коротких замыканий и перегрузок: Выключатели защищают не только от коротких замыканий, но и от длительных перегрузок, которые могут быть вредными для электрических систем.
Универсальность: Существует множество типов автоматических выключателей, подходящих для различных систем, от небольших бытовых установок до крупных промышленных систем.
Легкость восстановления: После срабатывания выключателя его можно просто вернуть в рабочее состояние без необходимости его замены (в отличие от предохранителей, которые необходимо заменять после срабатывания).
Недостатки (минусы) автоматических выключателей:

Высокая цена: Автоматические выключатели, особенно те, которые имеют более сложные функции (например, регулируемые пределы защиты), стоят дороже, чем простые предохранители.
Ограниченный диапазон действия: Хотя выключатели хорошо защищают от перегрузок и коротких замыканий, они не могут защитить от всех типов электрических нарушений, например, перенапряжений. Для этого требуются дополнительные защитные устройства.
Большие габариты: Автоматические выключатели обычно крупнее предохранителей, поэтому их монтаж может требовать больше места в распределительном щите.
Ограниченная защита от частых перегрузок: Если электрическая система испытывает частые перегрузки, автоматические выключатели могут не полностью защитить оборудование от долгосрочного повреждения из-за длительного воздействия перегрузки.
Сложный ремонт: Некоторые сложные автоматические выключатели могут требовать больше обслуживания или ремонта, если они выйдут из строя или сработают неправильно.
Применение автоматических выключателей:

Бытовые установки:

Выключатели с характеристикой B часто используются в бытовых установках для защиты цепей от коротких замыканий и перегрузок. Они подходят для осветительных цепей, розеток и другой малой нагрузки.
Выключатели с характеристикой C также используются в быту, но более подходят там, где есть более высокий пусковой ток, например, для электродвигателей или обогревателей.
Коммерческие и промышленные установки:

Выключатели с характеристикой C часто используются в коммерческих и промышленных зданиях. Они подходят для электрического оборудования со средним пусковым током.
Выключатели с характеристикой D используются в промышленных установках, где оборудование вызывает высокие пусковые токи, например, для защиты тяжелых двигателей, трансформаторов или высоковольтного оборудования.
Крупные механизмы и промышленное оборудование:

Выключатели с характеристикой D применяются там, где пусковые токи очень высоки. Это включает в себя распределительные участки электрических сетей, промышленное оборудование и трансформаторы.
Защита электронных устройств:

Некоторые типы автоматических выключателей используются для защиты электронных устройств, например, в серверных или других чувствительных системах, где необходима быстрая и точная защита.
Заключение: Автоматические выключатели являются необходимыми элементами современных электрических систем для обеспечения безопасного электроснабжения и защиты от неисправностей. У них есть много преимуществ, таких как надежность, безопасность и легкость восстановления, но есть и некоторые недостатки, такие как высокая цена и большие габариты. Их выбор зависит от назначения и требуемых параметров защиты.

K — срабатывает, когда ток превышает номинальный ток выключателя в 8-12 раз, предназначен для защиты цепей, питающих двигатели, конденсаторы и трансформаторы.

S — срабатывает, когда ток превышает номинальный ток выключателя в 13-17 раз, предназначен для защиты трансформаторов управления.

Z — срабатывает, когда ток превышает номинальный ток выключателя в 2-3 раза, предназначен для защиты компьютерного оборудования и других электронных компонентов.

Данное изделие имеет маркировку CE, которая подтверждает соответствие всем применимым директивам и регламентам Европейского Союза. Маркировка CE — это не просто формальность, а важный показатель качества и безопасности, гарантирующий, что продукт прошёл оценку, проверку и может безопасно использоваться на всей территории ЕС.

Сертификат CE означает, что продукт был оценён по основным критериям:

Требования безопасности – гарантируется, что изделие не представляет опасности для пользователя или окружающей среды
Электромагнитная совместимость (EMC) – устройство не нарушает работу других приборов и устойчиво к внешним помехам
Экологические стандарты – соответствует действующим требованиям по охране окружающей среды и использованию материалов
Надёжность эксплуатации – продукт пригоден для длительного использования по назначению

Маркировка CE позволяет:

законно поставлять и использовать продукт во всех странах ЕС
обеспечивать высокий уровень качества и безопасности
использовать изделие в бытовой, коммерческой и промышленной среде

Знак CE является декларацией ответственности производителя, подтверждающей соответствие продукта всем применимым стандартам и требованиям законодательства ЕС.

Что это означает для вас как для покупателя?

Безопасное использование в повседневной деятельности
Надёжная работа и меньший риск неисправностей
Соответствие нормам и требованиям ЕС
Пригодность для профессиональных решений
