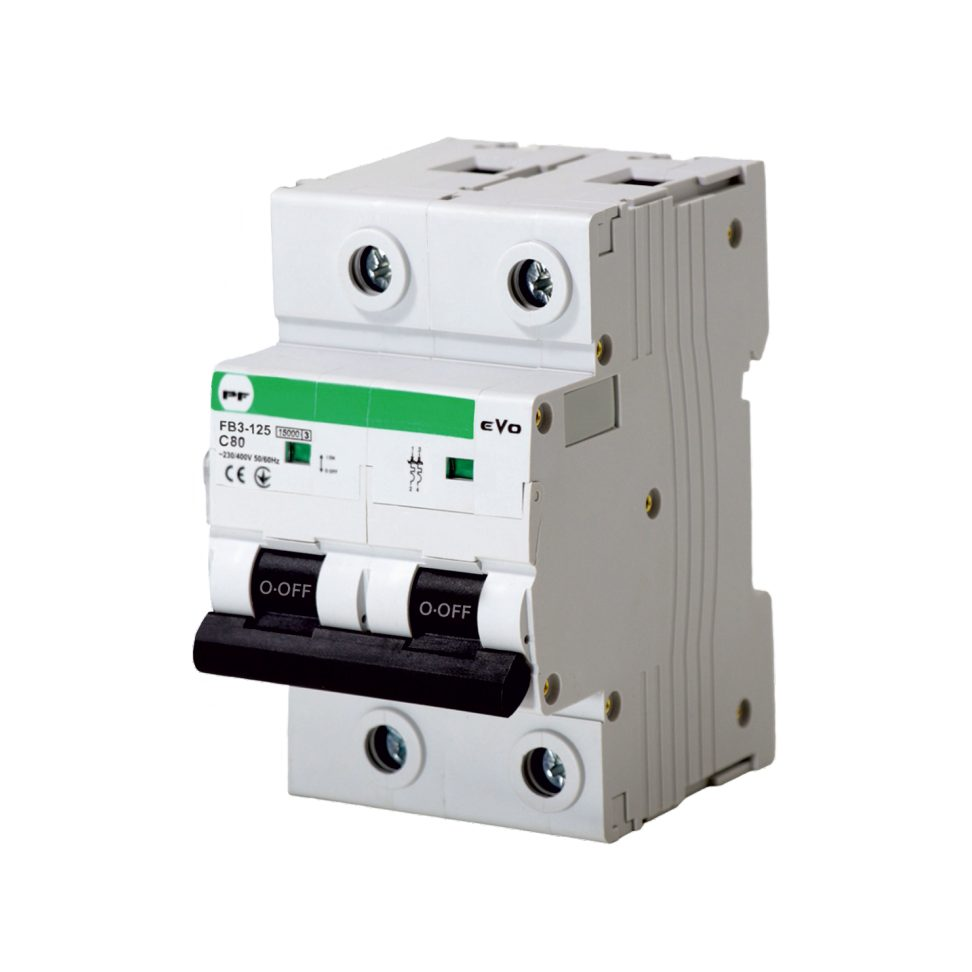

Модульный автоматический выключатель 2P | 16A | C | 10кА | DIN | EVO FB3-63 Promfactor Baltic FB3C2016

Автоматические выключатели, также называемые защитными выключателями или прерывателями цепи, являются важными компонентами электрической защиты, которые автоматически разрывают электрическую цепь, когда она перегружается или возникает короткое замыкание. Они используются в электрических установках для защиты оборудования и людей от электрических повреждений. Автоматические выключатели бывают разных типов и имеют различные характеристики в зависимости от места использования, нагрузки цепи и других особенностей.

Характеристики автоматических выключателей: Характеристики B, C и D:

Характеристика B: Используются в жилых помещениях или слабо загруженных системах. Они срабатывают, когда ток превышает номинальный ток от 3 до 5 раз.
Характеристика C: Чаще всего используются как в быту, так и в коммерческих или промышленных помещениях. Порог их срабатывания от 5 до 10 раз превышает номинальный ток, что делает их подходящими для нагрузок с большим пусковым током (например, двигатели, системы освещения).
Характеристика D: Используются в промышленных установках, где нагрузки имеют очень высокий пусковой ток (например, компрессоры, трансформаторы). Они срабатывают, когда ток превышает номинальный от 10 до 20 раз.
Преимущества (плюсы) автоматических выключателей:

Безопасность: Автоматические выключатели обеспечивают автоматическое разъединение цепи при перегрузке или коротком замыкании, предотвращая перегрев проводов, повреждение оборудования и даже возгорание.
Надежность: Они очень надежны и могут работать долгое время без обслуживания, автоматически реагируя на электрические неисправности.
Простота использования: Не требуется менять выключатель после его срабатывания. После перегрузки или короткого замыкания автоматический выключатель можно просто вернуть в рабочее состояние, что исключает необходимость замены предохранителей.
Точность: Автоматические выключатели действуют точно по номинальному току и характеристикам цепи, минимизируя ненужные отключения.
Защита от коротких замыканий и перегрузок: Выключатели защищают не только от коротких замыканий, но и от длительных перегрузок, которые могут быть вредными для электрических систем.
Универсальность: Существует множество типов автоматических выключателей, подходящих для различных систем, от небольших бытовых установок до крупных промышленных систем.
Легкость восстановления: После срабатывания выключателя его можно просто вернуть в рабочее состояние без необходимости его замены (в отличие от предохранителей, которые необходимо заменять после срабатывания).
Недостатки (минусы) автоматических выключателей:

Высокая цена: Автоматические выключатели, особенно те, которые имеют более сложные функции (например, регулируемые пределы защиты), стоят дороже, чем простые предохранители.
Ограниченный диапазон действия: Хотя выключатели хорошо защищают от перегрузок и коротких замыканий, они не могут защитить от всех типов электрических нарушений, например, перенапряжений. Для этого требуются дополнительные защитные устройства.
Большие габариты: Автоматические выключатели обычно крупнее предохранителей, поэтому их монтаж может требовать больше места в распределительном щите.
Ограниченная защита от частых перегрузок: Если электрическая система испытывает частые перегрузки, автоматические выключатели могут не полностью защитить оборудование от долгосрочного повреждения из-за длительного воздействия перегрузки.
Сложный ремонт: Некоторые сложные автоматические выключатели могут требовать больше обслуживания или ремонта, если они выйдут из строя или сработают неправильно.
Применение автоматических выключателей:

Бытовые установки:

Выключатели с характеристикой B часто используются в бытовых установках для защиты цепей от коротких замыканий и перегрузок. Они подходят для осветительных цепей, розеток и другой малой нагрузки.
Выключатели с характеристикой C также используются в быту, но более подходят там, где есть более высокий пусковой ток, например, для электродвигателей или обогревателей.
Коммерческие и промышленные установки:

Выключатели с характеристикой C часто используются в коммерческих и промышленных зданиях. Они подходят для электрического оборудования со средним пусковым током.
Выключатели с характеристикой D используются в промышленных установках, где оборудование вызывает высокие пусковые токи, например, для защиты тяжелых двигателей, трансформаторов или высоковольтного оборудования.
Крупные механизмы и промышленное оборудование:

Выключатели с характеристикой D применяются там, где пусковые токи очень высоки. Это включает в себя распределительные участки электрических сетей, промышленное оборудование и трансформаторы.
Защита электронных устройств:

Некоторые типы автоматических выключателей используются для защиты электронных устройств, например, в серверных или других чувствительных системах, где необходима быстрая и точная защита.
Заключение: Автоматические выключатели являются необходимыми элементами современных электрических систем для обеспечения безопасного электроснабжения и защиты от неисправностей. У них есть много преимуществ, таких как надежность, безопасность и легкость восстановления, но есть и некоторые недостатки, такие как высокая цена и большие габариты. Их выбор зависит от назначения и требуемых параметров защиты.

K — срабатывает, когда ток превышает номинальный ток выключателя в 8-12 раз, предназначен для защиты цепей, питающих двигатели, конденсаторы и трансформаторы.

S — срабатывает, когда ток превышает номинальный ток выключателя в 13-17 раз, предназначен для защиты трансформаторов управления.

Z — срабатывает, когда ток превышает номинальный ток выключателя в 2-3 раза, предназначен для защиты компьютерного оборудования и других электронных компонентов.

Данное изделие имеет маркировку CE, которая подтверждает соответствие всем применимым директивам и регламентам Европейского Союза. Маркировка CE — это не просто формальность, а важный показатель качества и безопасности, гарантирующий, что продукт прошёл оценку, проверку и может безопасно использоваться на всей территории ЕС.

Сертификат CE означает, что продукт был оценён по основным критериям:

Требования безопасности – гарантируется, что изделие не представляет опасности для пользователя или окружающей среды
Электромагнитная совместимость (EMC) – устройство не нарушает работу других приборов и устойчиво к внешним помехам
Экологические стандарты – соответствует действующим требованиям по охране окружающей среды и использованию материалов
Надёжность эксплуатации – продукт пригоден для длительного использования по назначению

Маркировка CE позволяет:

законно поставлять и использовать продукт во всех странах ЕС
обеспечивать высокий уровень качества и безопасности
использовать изделие в бытовой, коммерческой и промышленной среде

Знак CE является декларацией ответственности производителя, подтверждающей соответствие продукта всем применимым стандартам и требованиям законодательства ЕС.

Что это означает для вас как для покупателя?

Безопасное использование в повседневной деятельности
Надёжная работа и меньший риск неисправностей
Соответствие нормам и требованиям ЕС
Пригодность для профессиональных решений
