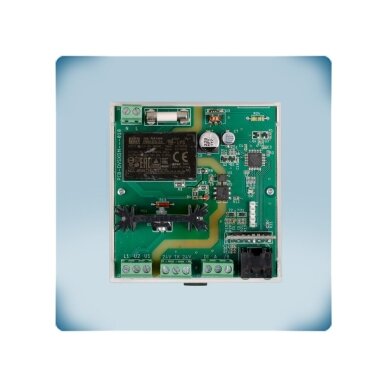

    Модульный электронный регулятор скорости вентилятора | Modbus RTU | TK | 6A | 110-230VAC | на DIN | Sentera Controls | DVSS8-60-DM

    Артикул: DVSS8-60-DM
    Задать вопрос об этом товаре
    Цена 132.06 € с НДС
    ( 109.14 € без НДС )
    206.00 € Сэкономьте 73.94 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Модульный электронный регулятор скорости вентилятора | Modbus RTU | TK | 6A | 110-230VAC | на DIN | Sentera Controls | DVSS8-60-DM

    DVSS8-60-DM – модульный электронный регулятор скорости Sentera Controls для однофазных AC-вентиляторов с регулированием напряжением до 6 A, устанавливается на DIN-рейку в щите. Питание от сети 110–230 VAC, управление только по Modbus RTU или через SenteraWeb, имеет вход TK для тепловой защиты двигателя и вход дистанционного включения / выключения.

    Главное:
    Это «цифровой» регулятор без аналогового входа и без ручки: скорость ему задаёт BMS, контроллер Modbus или облако SenteraWeb. Он предназначен для объектов, где вся вентиляция управляется и контролируется централизованно.
    Назначение DVSS8-60-DM:
    Эта модель предназначена для более мощных вентиляторов (до 6 A) – крышных или канальных вентиляторов на складах, в мастерских, залах или для группы вентиляторов.
    Макс. ток двигателя
    6 A
    Управление
    Modbus RTU / SenteraWeb
    Питание
    110–230 VAC ±10 %, 50–60 Hz
    Монтаж
    DIN-рейка, IP20

    Принцип работы

    Регулятор устанавливается на DIN-рейку в щите. Подключаются питание, двигатель (U1, U2), линия Modbus RTU (разъём RJ45 или пружинные клеммы A, /B), а при необходимости – термоконтакты двигателя к TK и контакт дистанционного управления к DI.

    Регулирование – фазовое (phase-angle) с детекцией перехода через ноль: изменяется действующее значение напряжения питания двигателя, поэтому выходное напряжение не является чисто синусоидальным. Us – напряжение питания (110–230 VAC, частота определяется автоматически).

    Выходное значение (20–100 % Us) задаётся регистром Modbus HR13. По Modbus также задаются мин. (20–70 % Us) и макс. (75–100 % Us) пределы, режим пуска (мягкий или быстрый, 2–20 s) и рабочий режим «Run / Stop».

    Результат – вентилятор работает с нужной скоростью и потребляет меньше электроэнергии, чем при постоянной работе на полной скорости. Примечание инженера: у асинхронного AC-двигателя при снижении напряжения растут скольжение и потери в роторе, поэтому экономия меньше, чем с EC-вентилятором или преобразователем частоты. Если важнее всего энергоэффективность – выбирайте EC-вентилятор; если необходима полностью бесшумная работа на низкой скорости – трансформаторный регулятор с синусоидальным выходным напряжением.

    Чем полезен DVSS8-60-DM?
    Широкий диапазон питания 110–230 VAC, вход TK с автоматической остановкой двигателя при перегреве, дистанционное включение, RGB LED состояния и автоматический пуск после пропадания напряжения – надёжное решение для централизованно управляемой вентиляции.

    Технические характеристики

    Тип товара Модульный электронный регулятор скорости вентилятора с TK
    Производитель / код Sentera Controls / DVSS8-60-DM
    Серия DVSS8 (3 / 6 A)
    Напряжение питания 110–230 VAC ±10 %, 50–60 Hz (автоматическое определение частоты)
    Ток двигателя 0,2–6 A
    Регулируемый выход (U1, U2) 20–100 % Us (Modbus HR13)
    Мин. / макс. предел выхода 20–70 % Us / 75–100 % Us (Modbus)
    Нерегулируемый выход (L1) Напряжение питания, макс. 2 A
    Вход TK NC, 24 V – для термоконтакта двигателя; при перегреве двигатель автоматически останавливается
    Дистанционное включение (DI) NC, 24 V
    Связь Modbus RTU (RS485): разъём RJ45 и пружинные клеммы; SenteraWeb через интернет-модуль Sentera
    Режим пуска Мягкий или быстрый, 2–20 s
    Защита От перегрева (с автоматической остановкой двигателя), перенапряжения и сверхтока; предохранитель F 10 A H, 5×20 mm
    Пуск после пропадания напряжения Автоматический
    Индикация RGB LED: зелёный – работа, мигающий зелёный – остановлено DI, красный – перегрев, мигающий жёлтый – ошибка управляющей электроники
    Класс защиты IP20 (EN 60529), монтаж на DIN-рейку
    Рабочая среда -10…+40 °C, 5–90 % rH без конденсации
    Клеммы До 1,5 mm², шаг 5 mm
    Масса 0,40 kg (нетто)
    Соответствие LVD 2014/35/ЕС, EMC 2014/30/ЕС, RoHS 3 (ЕС) 2015/863, WEEE 2012/19/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Управление по Modbus RTU – скорость, пределы, режимы пуска и работы изменяются из BMS, SCADA или любого контроллера Modbus.
    • SenteraWeb – через интернет-модуль Sentera – дистанционное управление, дневные / ночные профили, предупреждения и регистрация данных.
    • Вход TK – при подключении термоконтакта двигателя перегревшийся двигатель останавливается автоматически; защита сбрасывается отключением питания.
    • Дистанционное включение (DI) – вентилятор можно остановить внешним контактом, например от противопожарной сигнализации.
    • Широкий диапазон питания 110–230 VAC – подходит и для сетей 230 V, и для 110–120 V; частота определяется автоматически.
    • Регулируемые мин. / макс. пределы – минимальный предел не позволяет двигателю стоять включённым и перегреваться; максимальный – ограничивает скорость и шум.
    • Нерегулируемый выход (до 2 A) – для привода заслонки, клапана или сигнальной лампы.
    • RGB LED и автоматический пуск – состояние видно сразу, а после пропадания напряжения вентиляция восстанавливается сама.

    Где применяется?

    • Здания с централизованной системой управления вентиляцией BMS
    • Склады и производственные помещения
    • Объекты, где вентиляция управляется через SenteraWeb
    • Вентиляция офисов, торговых помещений с дневным / ночным режимами
    • Шкафы автоматики
    • Вентиляторы с термоконтактами двигателя (TK)

    Использование по необходимости

    Для интегратора BMS.
    Все параметры доступны через регистры Modbus – регулятор становится просто ещё одним устройством сети.
    Для монтажника вентиляции.
    TK, DI и выход L1 означают меньше дополнительных реле и защитных устройств на объекте.
    Для администратора здания.
    Через SenteraWeb можно видеть состояние, получать предупреждения и изменять скорость дистанционно.

    Руководство по применению: как используется на практике

    DVSS8-60-DM не имеет аналогового входа, поэтому скорость всегда задаётся по Modbus RTU. Типичные применения:

    Объект Что подключается Результат Примечание монтажника
    Объект с BMS / SCADA Линия Modbus RTU → RJ45 или A, /B BMS задаёт скорость (HR13) и видит состояние, включая перегрев Каждому регулятору – отдельный адрес Modbus
    Вентиляция через интернет Интернет-модуль Sentera → Modbus Управление из SenteraWeb: дневные / ночные профили, предупреждения, журнал данных Интернет-модуль приобретается отдельно
    Вентилятор с термоконтактом Контакты TK двигателя → вход TK Перегревшийся двигатель останавливается, LED горит красным Защита сбрасывается отключением питания
    Противопожарное отключение Контакт NC пожарной сигнализации → DI При появлении сигнала вентилятор останавливается Вход DI – NC, 24 V
    Вентилятор с заслонкой Привод заслонки → выход L1 Заслонка получает питание вместе с вентилятором Нагрузка L1 – до 2 A
    Сеть 110–120 VAC Питание 110–120 VAC Работает без отдельной модификации Двигатель должен быть рассчитан на то же напряжение

    Как подобрать ток регулятора

    Номинальный ток двигателя (-ей) Рекомендуемая модель
    до 3 A DVSS8-30-DM (3 A)
    3–6 A DVSS8-60-DM (6 A) ← эта модель
    Правило: макс. ток регулятора ≥ номинального тока двигателя (см. табличку двигателя). Пусковой ток производителем уже учтён, дополнительный запас не нужен. При подключении нескольких вентиляторов – двигателей одного типа – суммируйте их номинальные токи. Для больших токов выбирайте серию MVSS1 (до 10 A).
    Когда выбрать другое решение: нужно управление датчиком 0-10 VDC – серия MVSS1 (DIN) с аналоговым входом; нужен накладной корпус IP54 – NVSS8-60-DM; для EC-вентилятора – EC-контроллер с выходом 0-10 VDC; для трёхфазного двигателя – трёхфазный трансформаторный регулятор или преобразователь частоты.

    Преимущества

    • Питание 110–230 VAC
    • Вход TK с автоматической остановкой двигателя
    • Дистанционное включение / выключение (DI)
    • Modbus RTU через RJ45 и клеммы, SenteraWeb
    • RGB LED состояния
    • Автоматический пуск после пропадания напряжения

    Недостатки / ограничения

    • Нет аналогового входа 0-10 VDC и ручки – необходим контроллер Modbus или SenteraWeb
    • Только для однофазных двигателей с регулированием напряжением; для EC-вентиляторов не подходит
    • Сработавшая защита TK сбрасывается только отключением питания
    • IP20 – монтируется только в щите
    • Выходное напряжение несинусоидальное – некоторые двигатели на низкой скорости могут слышно гудеть

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик при отключённом питании.
    • Используйте только с вентиляторами, регулируемыми напряжением; ток двигателя – 0,2–6 A.
    • К одному регулятору можно подключить несколько вентиляторов, если их суммарный ток не превышает 6 A.
    • Задайте минимальное напряжение так, чтобы двигатель не останавливался под нагрузкой или при колебаниях напряжения сети.
    • Помните: после пропадания и восстановления напряжения вентилятор запускается автоматически.

    Краткое руководство по выбору

    6 A
    110–230 VAC
    Modbus RTU
    TK + DI
    DIN-рейка, IP20
    Подходит, когда нужно:
    • вентиляция управляется через BMS или SenteraWeb;
    • у двигателя есть термоконтакты (TK);
    • нужно дистанционное отключение, например от пожарной сигнализации.
    Проверьте перед использованием:
    • есть ли на объекте контроллер Modbus или модуль SenteraWeb;
    • ток двигателя и регулируется ли он напряжением;
    • напряжение сети (110–230 VAC).
    Важное напоминание: Без контроллера Modbus или SenteraWeb DVSS8-60-DM не сможет регулировать скорость – у него нет аналогового входа и ручки.

    FAQ

    Можно ли управлять сигналом 0-10 VDC?
    Нет. Скорость задаётся только по Modbus RTU (регистр HR13) или через SenteraWeb.
    Обязательно ли подключать TK?
    Нет, вход TK используется только тогда, когда у двигателя есть термоконтакт.
    Что происходит при перегреве двигателя?
    Двигатель автоматически останавливается, LED мигает красным; защита сбрасывается отключением питания.
    Подходит ли для сети 110–120 V?
    Да, питание 110–230 VAC ±10 %, частота определяется автоматически.
    Чем отличается от NVSS8-60-DM?
    NVSS8-60-DM монтируется накладным способом (IP54), а DVSS8-60-DM – на DIN-рейку в щите (IP20).
    Можно ли восстановить настройки Modbus?
    Да, при замыкании контактов PROG (1–2) не менее чем на 15 s восстанавливаются заводские настройки связи Modbus.

    Модульный электронный регулятор скорости вентилятора | Modbus RTU | TK | 6A | 110-230VAC | на DIN | Sentera Controls | DVSS8-60-DM

    Sentera DVSS8-60-DM – регулятор на DIN-рейку для однофазных AC-вентиляторов до 6 A, питание 110–230 VAC, управление по Modbus RTU и через SenteraWeb, вход TK с автоматической остановкой двигателя и вход дистанционного отключения – для централизованно управляемой вентиляции.
