Модульный | интеллектуальный | цифровой счётчик электроэнергии для солнечных электростанций | с функциями защиты от перенапряжения | перегрузки по току | утечки тока | пропадания фазы | двунаправленный | 3-фазный | 1-100A | 230/380-415VAC | Wi-Fi | TUYA

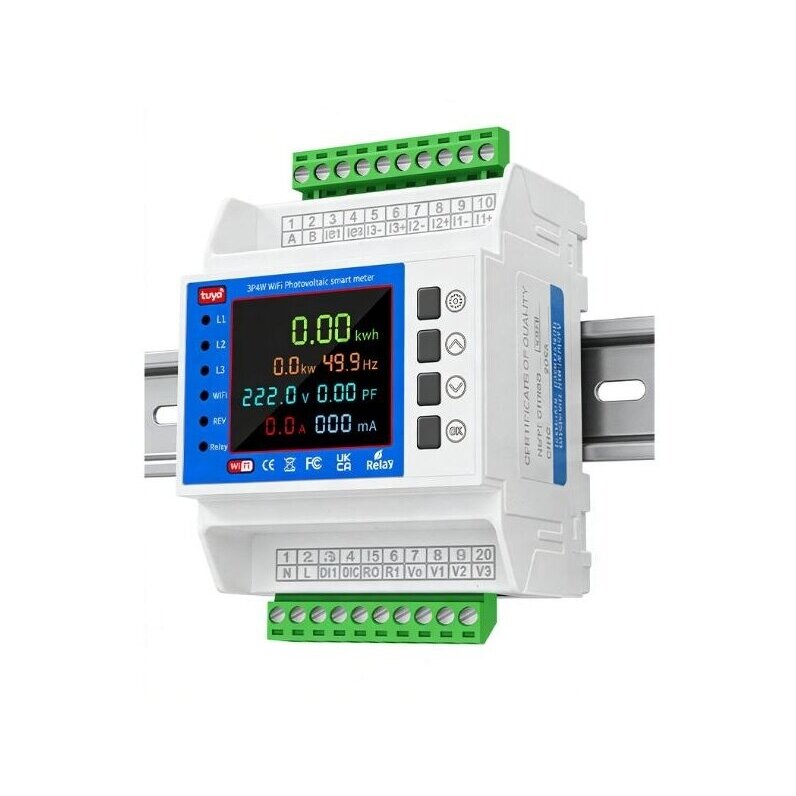

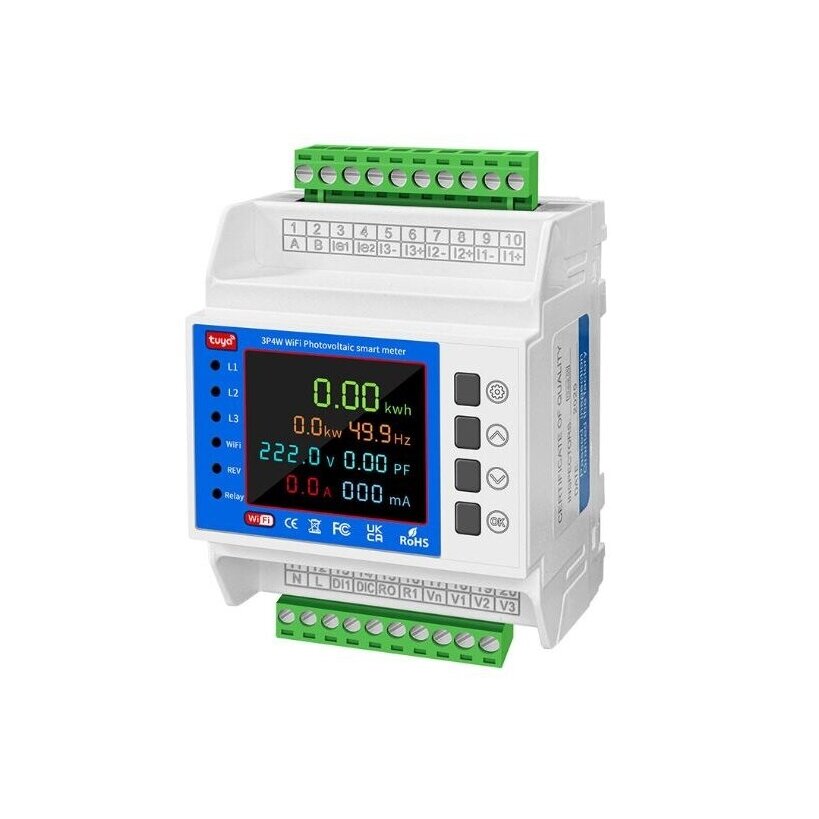

Умный трёхфазный двунаправленный счётчик электроэнергии – 3P+N, 1–100 А, Wi‑Fi, Tuya, для солнечных электростанций, DIN

Умный трёхфазный двунаправленный счётчик электроэнергии предназначен для мониторинга потоков энергии в реальном времени в трёхфазных 3P+N электрических сетях, солнечных электростанциях, коммерческих объектах и промышленных электроустановках.

Устройство учитывает энергию, потребляемую из сети и передаваемую обратно в сеть, измеряет основные параметры трёхфазной сети, отображает информацию на ЖК‑экране и передаёт данные через Wi‑Fi 2,4 ГГц в приложение Tuya Smart или Smart Life .

• Напряжение – для контроля состояния напряжения трёхфазной электрической сети.
• Ток – для анализа нагрузки фаз и изменений тока.
• Активная мощность – для оценки фактически потребляемой электрической мощности.
• Реактивная мощность – для анализа индуктивных и ёмкостных нагрузок.
• Коэффициент мощности – для оценки значения PF и эффективности электрической системы.
• Частота – для контроля частоты электрической сети в Гц.
• Электроэнергия – для учёта потребления и генерации в кВт·ч.
• Направление потока энергии – для разделения импортируемой и экспортируемой энергии.

• Двунаправленный учёт энергии – для контроля энергии, потребляемой из сети и передаваемой в сеть.
• Контроль сети 3P+N – для трёхфазных четырёхпроводных электрических систем.
• Отображение напряжения и тока в реальном времени – для оценки состояния сети и нагрузки.
• Анализ активной и реактивной мощности – для более детального контроля электрических нагрузок.
• Измерение коэффициента мощности – для оценки значения PF и характера нагрузки.
• Измерение частоты сети – для систем 50/60 Гц.

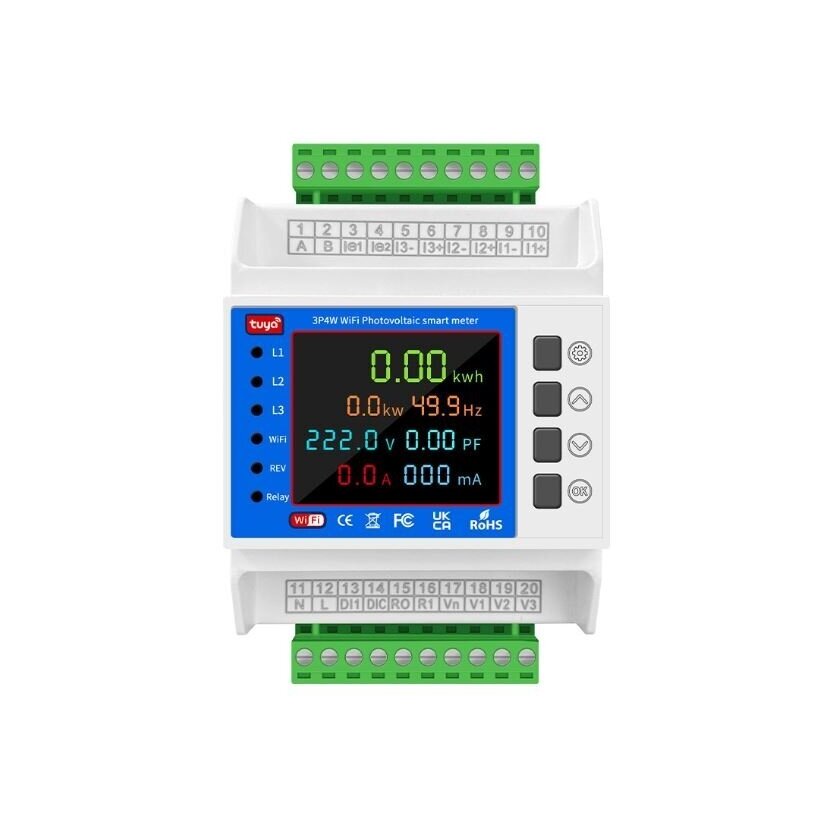

• ЖК‑экран – для локального просмотра основных параметров.
• Связь Wi‑Fi 2,4 ГГц – для удалённого мониторинга через интернет.

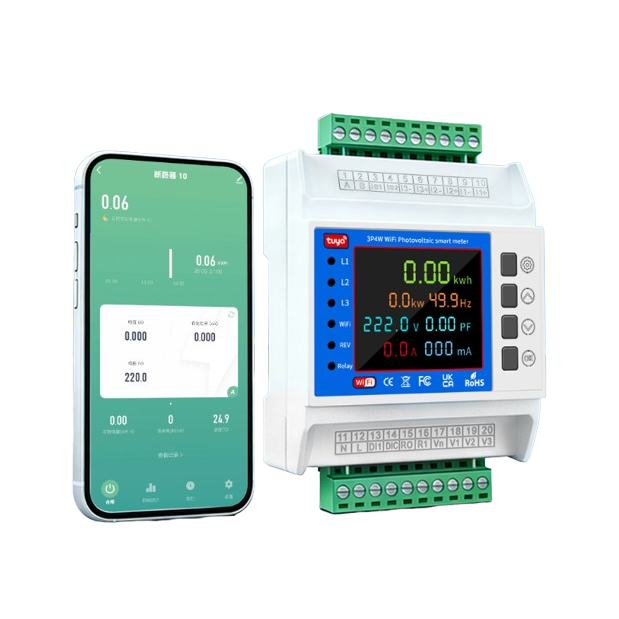

• Поддержка Tuya Smart и Smart Life – для просмотра данных на телефоне.
• Просмотр исторических данных энергии – для анализа тенденций потребления.
• Уведомления о неисправностях – при превышении установленных пределов.
• Сигнальный выход COM/NO – для управления внешним управляющим или отключающим аппаратом.

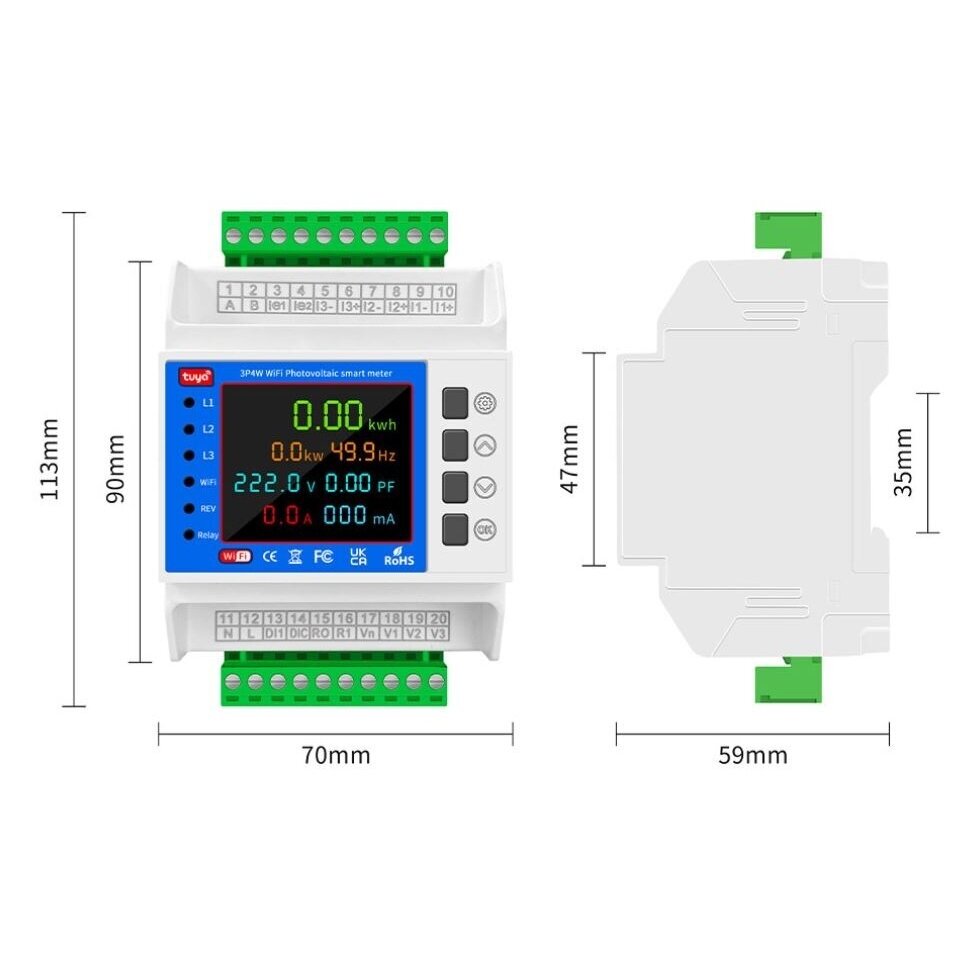

• Монтаж на DIN‑рейку – для интеграции в стандартный электрический щит.

• Защита от перенапряжения – срабатывание при превышении установленного предела напряжения.
• Защита от пониженного напряжения – срабатывание при падении напряжения ниже установленного предела.
• Защита от сверхтока – срабатывание при превышении установленного значения тока.
• Защита от пропадания фазы – срабатывание при исчезновении одной из фаз трёхфазной сети.
• Защита от тока утечки – при использовании дополнительного трансформатора дифференциального тока.

Для некоторых функций измерения и защитного отключения используются дополнительные внешние компоненты.

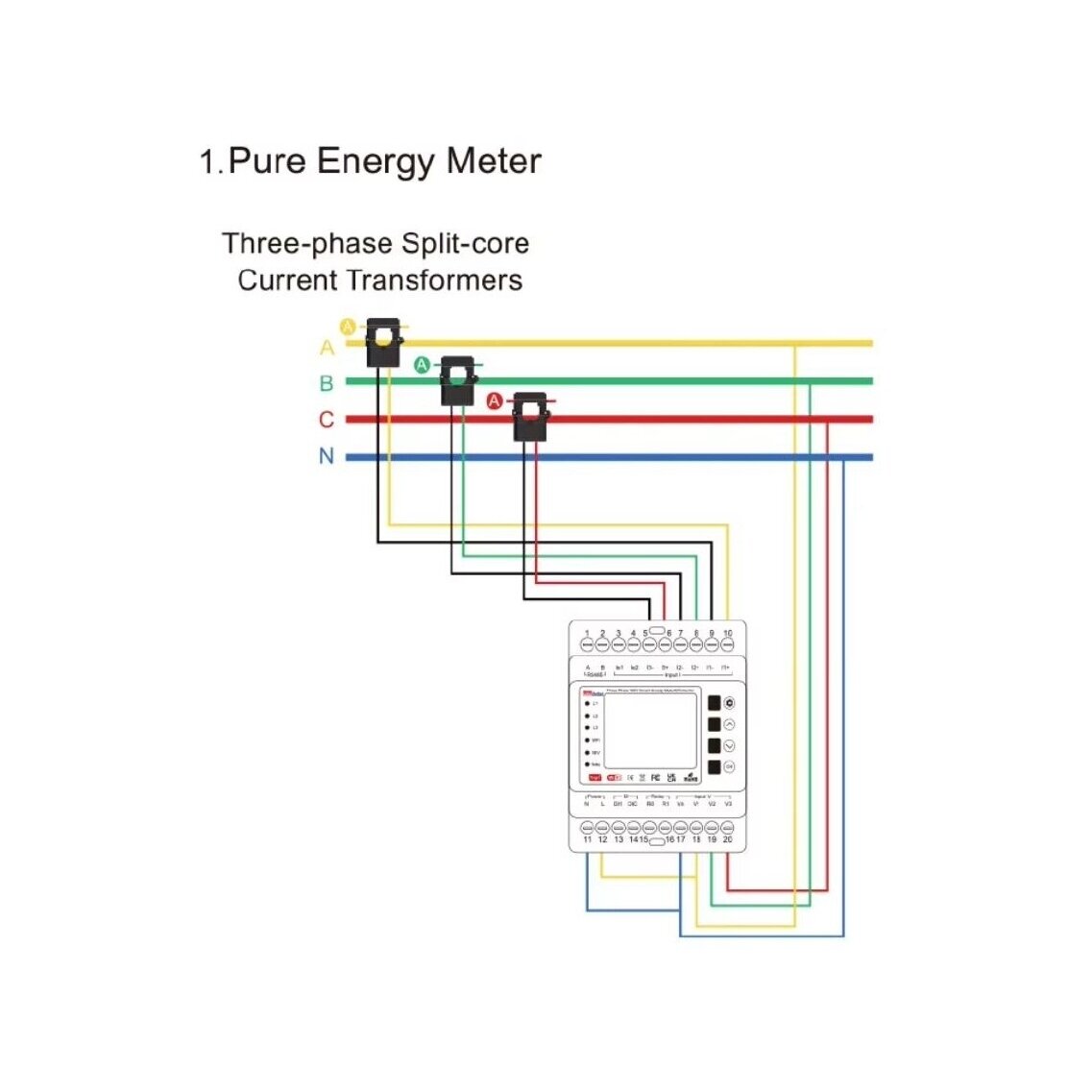

• Трёхфазные разъёмные трансформаторы тока – для измерения тока согласно предоставленной схеме подключения.
• Трансформатор дифференциального тока – для контроля тока утечки.
• Автоматический выключатель с независимым расцепителем 230 В – для автоматического отключения электропитания.
• Контактор – для включения или отключения нагрузки по команде сигнального контакта счётчика.

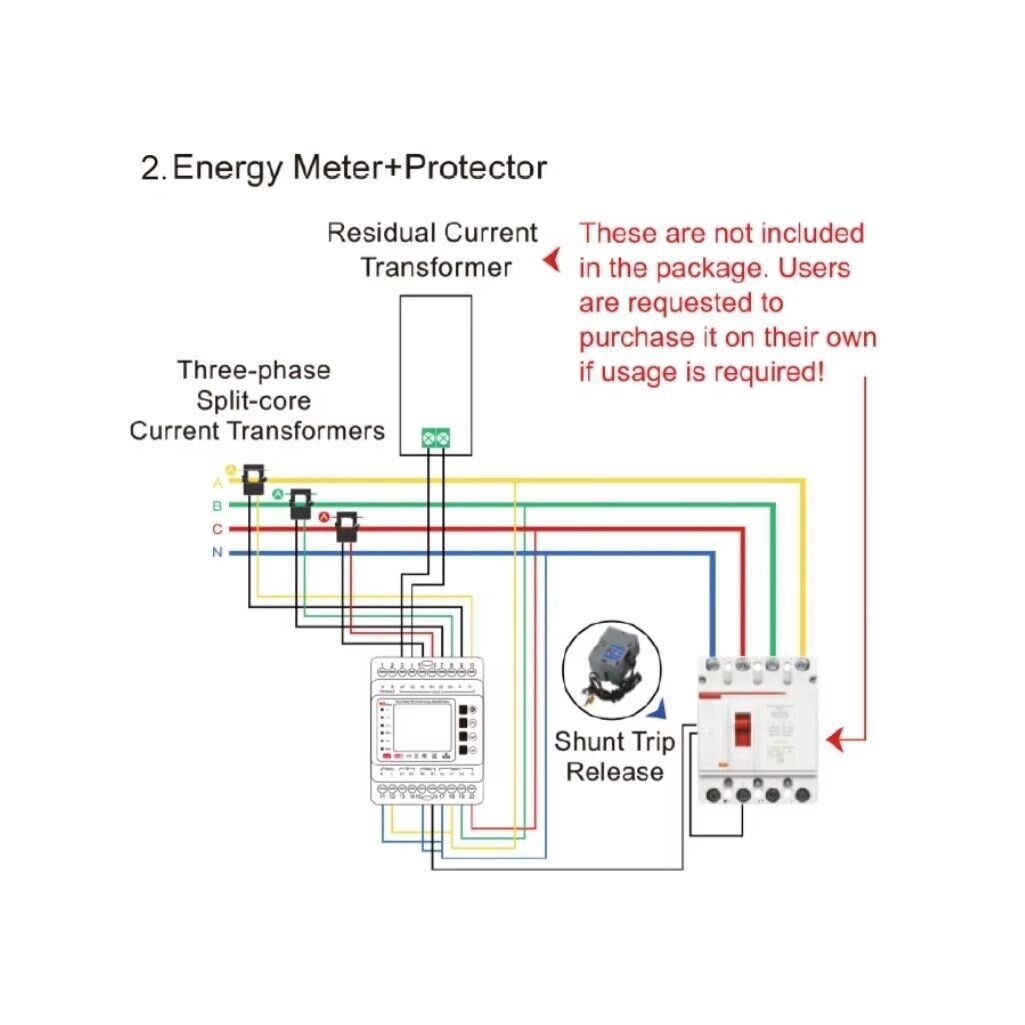

При использовании трёхфазного автоматического выключателя со встроенным независимым расцепителем 230 Всигнальный контакт счётчика может использоваться в цепи управления расцепителем.

Один провод независимого расцепителя подключается к фазе C со стороны выхода автоматического выключателя, а цепь управления формируется через контакты COM и NO счётчика.

Точная схема подключения должна проверяться по схемам, предоставленным производителями счётчика электроэнергии, автоматического выключателя и независимого расцепителя.

• В солнечных электростанциях – для контроля импорта и экспорта энергии.
• В коммерческих зданиях – для анализа общего или раздельного потребления энергии по цепям.
• На производственных предприятиях – для контроля нагрузок оборудования, цехов и производственных линий.
• В распределительных щитах – для измерения параметров трёхфазной сети и электроэнергии.
• В системах энергоменеджмента – для удалённого мониторинга и анализа данных.
• В офисах, магазинах и складах – для контроля затрат электроэнергии.
• В системах зарядки электромобилей и накопления энергии – для контроля потоков энергии и нагрузок.
• В умных IoT‑проектах – для передачи электрических данных в экосистему Tuya.

Например, в коммерческом здании установлена трёхфазная солнечная электростанция 3P+N. Днём часть солнечной энергии потребляется на месте, а избыточная энергия передаётся в общую электрическую сеть.

Двунаправленный счётчик регистрирует энергию в обоих направлениях, отображает напряжение, ток, мощность, частоту и коэффициент мощности. Данные передаются по Wi‑Fi в приложение Tuya Smart или Smart Life.

Ответственный сотрудник объекта может контролировать текущую нагрузку с телефона, просматривать исторические данные и получать уведомления о превышении установленных пределов. При подключении внешнего контактора или автоматического выключателя с независимым расцепителем счётчик может инициировать отключение электропитания.

Для владельца солнечной электростанции: позволяет видеть энергию, потребляемую из сети, и избыточную энергию, передаваемую в сеть.

Для энергетика: предоставляет информацию о нагрузке фаз, напряжении, токе, коэффициенте мощности и общем энергетическом балансе.

Для руководителя производственного предприятия: помогает удалённо контролировать энергопотребление и анализировать изменения нагрузки.

Для проектировщика автоматики: позволяет интегрировать измерительные данные, уведомления и сигнальный выход в более широкую систему управления.

Для монтажника: необходимо соблюдать предоставленную схему подключения, правильно установить трансформаторы тока и дифференциального тока, а также корректно подключить внешний аппарат отключения.

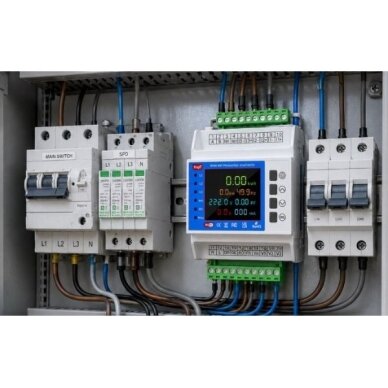

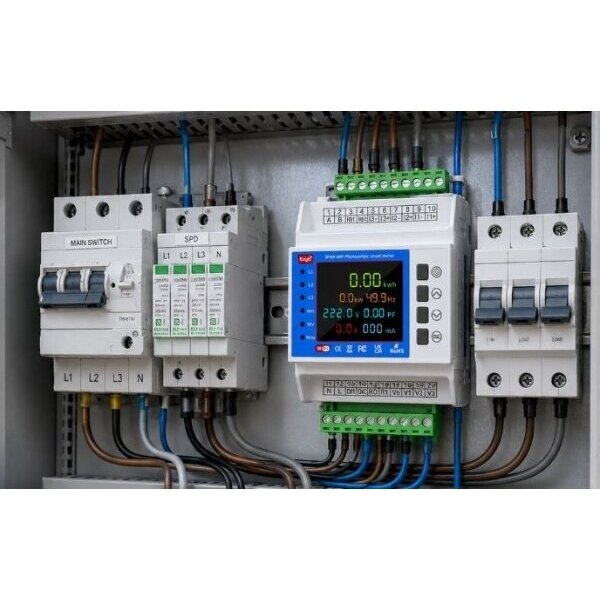

Устройство устанавливается в трёхфазном электрическом щите, поэтому перед монтажом необходимо проверить тип сети, схему подключения, направление тока и подключение дополнительных компонентов.

• Проверьте, что сеть является трёхфазной четырёхпроводной – 3P+N.
• Проверьте соответствие номинального напряжения и частоты.
• Соблюдайте последовательность клемм L1, L2, L3 и N.
• Проверьте направление потока энергии и направление трансформаторов тока.
• Не используйте сигнальный контакт для прямой коммутации мощной нагрузки.
• Для функции контроля утечки используйте совместимый трансформатор дифференциального тока.
• Подключайте независимый расцепитель только по схеме производителя.
• Перед включением проверьте затяжку клемм и сечение проводов.
• Используйте устройство в сухом закрытом электрическом щите.
• Монтаж, настройку параметров и испытание должен выполнять квалифицированный электрик.

Краткое руководство по выбору

Выбирайте умный трёхфазный двунаправленный Wi‑Fi счётчик электроэнергии если необходимо объединить в одном устройстве учёт импорта и экспорта энергии солнечной электростанции, мониторинг параметров трёхфазной сети, ЖК‑экран и удалённый доступ через приложение Tuya.

Умный трёхфазный монитор солнечной энергии с Wi‑Fi и двунаправленным учётом

Умный трёхфазный двунаправленный счётчик электроэнергии предназначен для солнечных электростанций 3P+N, коммерческих зданий, производственных систем, распределительных щитов и проектов энергоменеджмента, где необходимо контролировать не только общее потребление кВт·ч, но и направление потока энергии.

Устройство измеряет напряжение, ток, активную и реактивную мощность, частоту, коэффициент мощности, а также импортируемую и экспортируемую электроэнергию. Встроенный ЖК‑экран позволяет просматривать данные в электрическом щите, а связь Wi‑Fi 2,4 ГГц – контролировать их через приложение Tuya Smart или Smart Life.

При использовании дополнительных трансформаторов тока и дифференциального тока, а также подходящего внешнего аппарата отключения счётчик может быть интегрирован в систему защиты от перенапряжения, пониженного напряжения, сверхтока, пропадания фазы и утечки. Дополнительные трансформаторы, контактор, автоматический выключатель и независимый расцепитель не входят в комплект.
