  • Модульный контактор | 4P | 2NO+2NC | 16A | 230VAC | DIN | MCF3 | Promfactor Baltic | MCF31622230 | 4779040158847

    Артикул: MCF31622230
    Штрих-код: 4779040158847

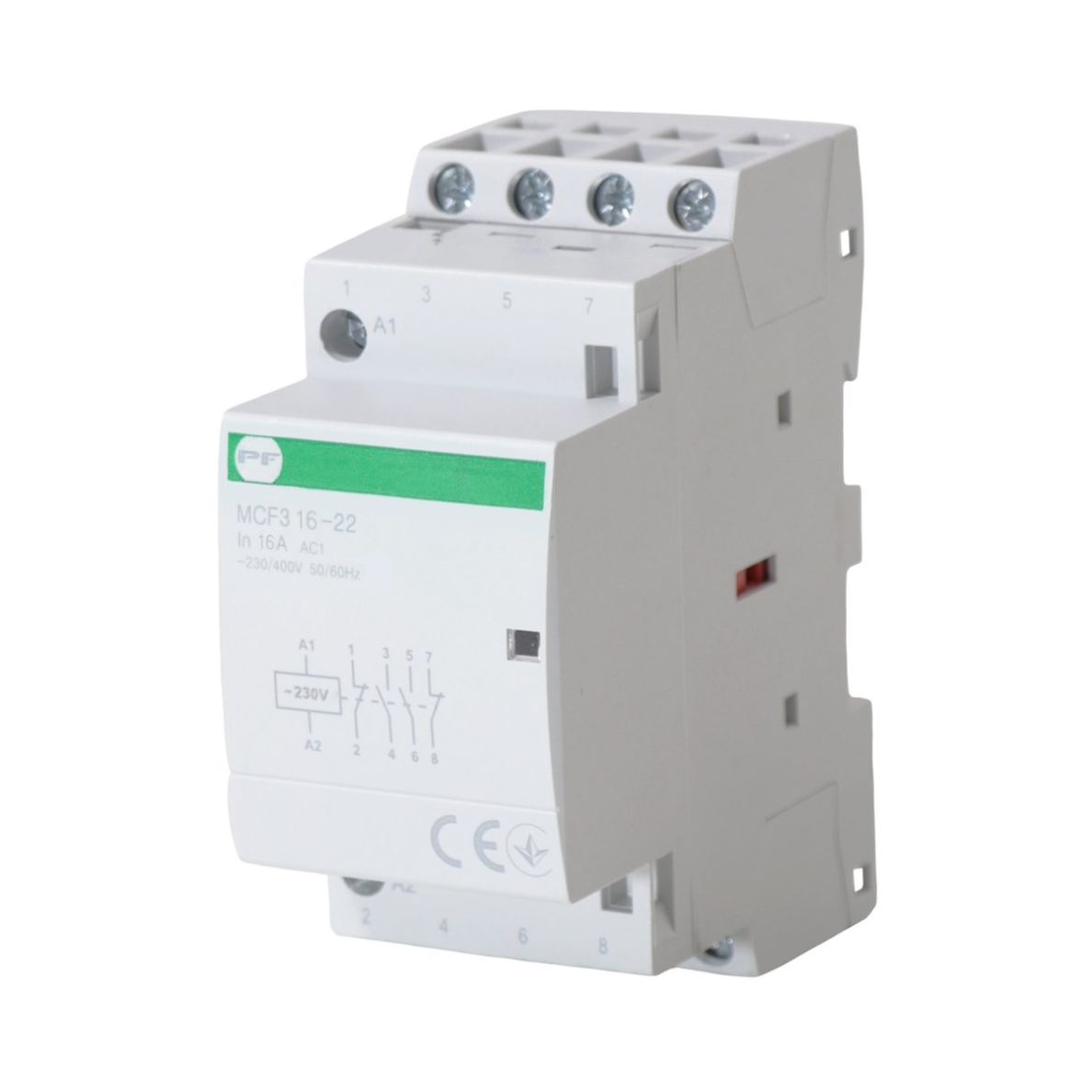

    MCF3 16-22 – модульный контактор с двумя нормально открытыми и двумя нормально закрытыми контактами (2NO+2NC) для DIN-рейки с катушкой ~230 V AC. Номинальный ток 16 A (AC-7a), для двигателей 6 A (AC-7b), ширина 2 мод. (36 мм). Предназначен для дистанционного управления двух однофазных цепей в противоположном режиме – по двум полюсам.

  • Модульный контактор | 4P | 2NO+2NC | 16A | 230VAC | DIN | MCF3 | Promfactor Baltic | MCF31622230 | 4779040158847

    MCF3 16-22 (MCF31622230) – модульный контактор с двумя нормально открытыми и двумя нормально закрытыми контактами (2NO+2NC) для DIN-рейки. Предназначен для дистанционного включения и отключения двух однофазных цепей в противоположном режиме – по двум полюсам. Катушка ~230 V AC, номинальный ток 16 A (AC-7a), для двигателей – 6 A (AC-7b).

    Главное:
    Контактор 2NO+2NC по одному сигналу отключает одну однофазную цепь по двум полюсам (фаза и нейтраль) и включает другую. Это удобно, когда две нагрузки никогда не должны работать одновременно.
    Ток AC-7a (отопление, освещение)
    16 A
    Ток AC-7b (двигатели)
    6 A
    Напряжение катушки
    ~230 V AC
    Ширина в щите
    2 мод. (36 мм)

    Принцип работы

    Контактор устанавливается в распределительном щите на DIN-рейку рядом с автоматическим выключателем, защищающим нагрузку. Силовая цепь подключается к клеммам контактов, управляющее устройство – к клеммам катушки A1–A2.

    При подаче на катушку напряжения ~230 V AC электромагнит притягивает якорь: контакты NO замыкаются, NC – размыкаются. При пропадании управляющего напряжения пружина возвращает контакты в исходное положение. Механизм работает тихо, поэтому подходит и для жилых помещений.

    Таким образом управляющее устройство (реле времени, термостат, фотореле, контроллер) коммутирует лишь небольшой ток катушки, а ток нагрузки берёт на себя контактор.

    Чем полезен MCF3 16-22?
    Переключение двух однофазных цепей по двум полюсам одним аппаратом – без отдельных реле и без риска одновременного включения обеих цепей.

    Технические характеристики

    Тип товара Модульный контактор (монтаж на DIN-рейку)
    Производитель Promfactor Baltic
    Серия / модель MCF3 16-22
    Код MCF31622230
    EAN 4779040158847
    Контакты 2NO+2NC
    Число полюсов 4
    Номинальный ток AC-7a / AC-1 16 A
    Номинальный ток AC-7b (бытовые двигатели) 6 A
    Мощность AC-7a, 400 V (трёхфазная нагрузка) 9 kW
    Номинальное рабочее напряжение (Ue) ~230/400 V
    Напряжение катушки (управления) (Uc) ~230 V AC
    Напряжение изоляции (Ui) 500 V
    Импульсное напряжение (Uimp) 4 kV
    Частота 50/60 Hz
    Категории применения AC-1, AC-3, AC-7a, AC-7b

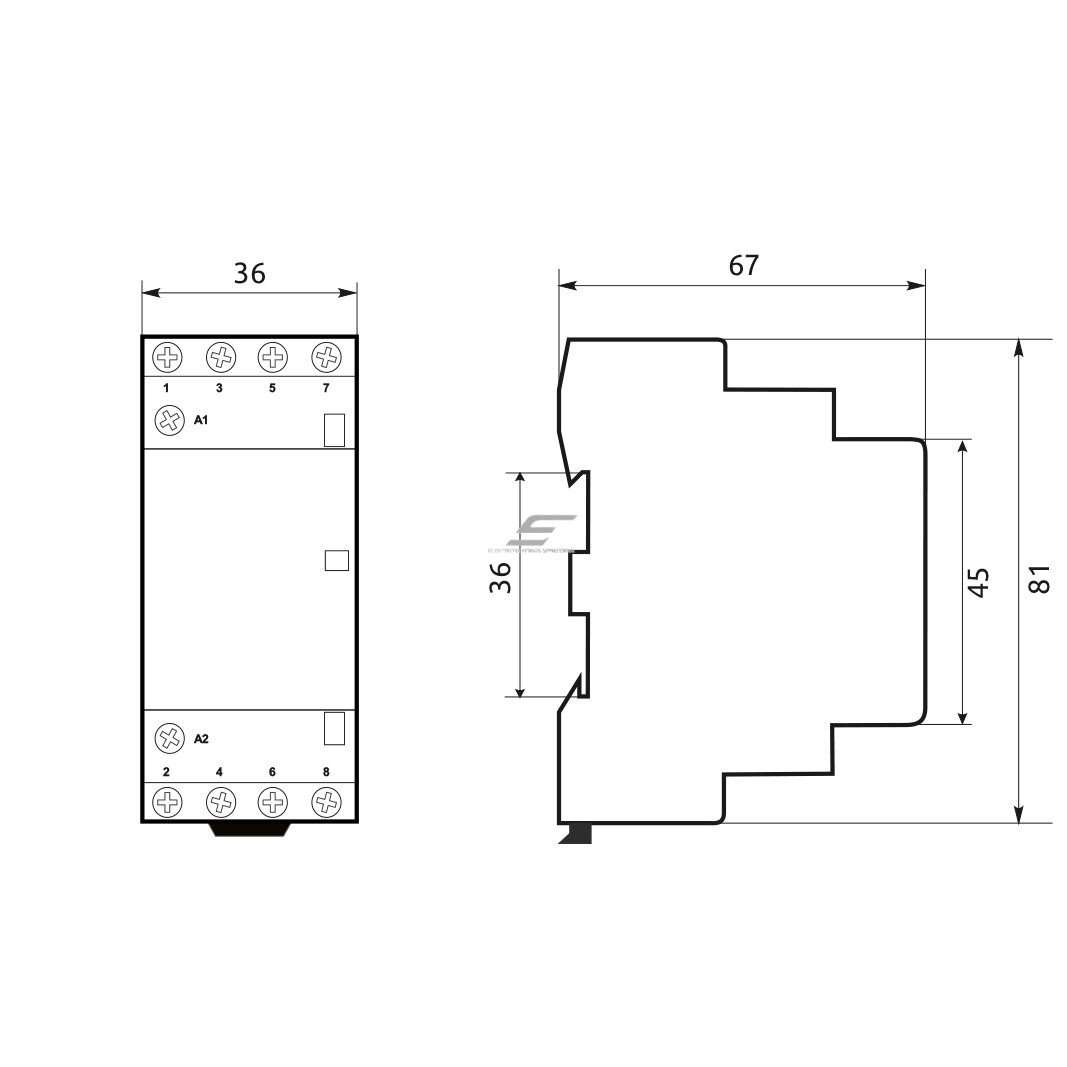

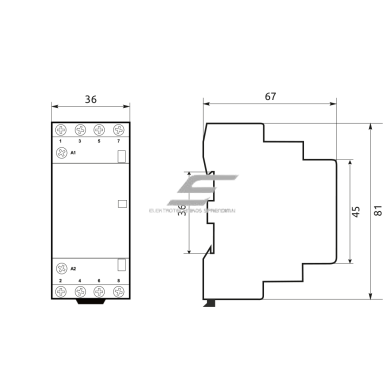

    Ширина 2 мод. (36 мм)
    Сечение проводов в клеммах 1–4 mm²
    Момент затяжки клемм 0,8 Nm
    Износостойкость электрическая 100 000 циклов / механическая 1 000 000 циклов
    Время срабатывания 0,05 s
    Степень защиты IP20
    Рабочая температура -25…+55 °C
    Температура хранения -25…+70 °C
    Высота над уровнем моря до 2000 м
    Монтаж DIN-рейка TH35 (35 × 7,5 мм)
    Подключение гребенчатой шиной не предусмотрено
    Дополнительные контакты можно подключить (MF/AX11 1NO+1NC)
    Стандарты IEC/EN 61095, IEC/EN 60947-4-1

    Основные функции

    • Дистанционное управление нагрузкой – нагрузку коммутирует реле времени, термостат, фотореле или контроллер через катушку A1–A2.
    • Защита управляющего устройства от нагрузки – контакт таймера или термостата коммутирует только ток катушки.
    • Компактный монтаж – на DIN-рейку в распределительном щите, 2 мод. (36 мм).
    • Тихая работа – подходит для жилых помещений и офисов.
    • Дополнительный контакт – к MCF3 можно подключить MF/AX11 (1NO+1NC) для сигнала состояния или блокировки.

    Где применяется?

    • Переключение двух цепей отопления по приоритету
    • Отключение нагрузок при включении другой мощной нагрузки
    • Управление вентиляцией с двумя режимами
    • Включение резервной цепи при отключении основной (для цепей малой мощности)
    • Режимы освещения коммерческих помещений «день / ночь»
    • Щиты автоматики с аппаратной блокировкой

    Применение по задачам

    Администратору здания.
    Два режима одним аппаратом: первая цепь отключается по двум полюсам при включении второй.
    Электрику.
    Четыре контакта в одном корпусе – меньше аппаратов и соединений в щите.
    Специалисту по автоматике.
    Аппаратная блокировка, которая срабатывает даже при ошибке контроллера.

    Практическое применение

    Если две группы отопления не могут работать одновременно, обе подключаются через один контактор: через контакты NC питается первая группа, через контакты NO – вторая. При включении катушки первая группа отключается по двум полюсам, а вторая включается.

    Преимущества

    • Управляющее устройство не коммутирует ток нагрузки – служит дольше
    • Монтируется на DIN-рейку вместе с автоматическими выключателями
    • Тихая работа
    • Чётко указаны токи AC-7a и AC-7b
    • Можно подключить дополнительный контакт MF/AX11

    Недостатки / ограничения

    • Не защищает от перегрузки и короткого замыкания – обязателен автоматический выключатель
    • IP20 – только в сухом щите
    • Не подключается гребенчатой шиной
    • Ток AC-7b (6 A) значительно меньше AC-7a – для более мощных двигателей выбирайте стандартный контактор AC-3 с тепловым реле

    Указания по безопасности и монтажу

    • Перед контактором обязателен автоматический выключатель, подобранный по кабелю и нагрузке. Контактор не защищает цепь.
    • Для двигателей проверяйте ток AC-7b, а не ток AC-7a, указанный в названии; двигатель дополнительно защищайте автоматом защиты двигателя или тепловым реле.
    • Напряжение катушки (~230 V AC) должно совпадать с напряжением управления – при другом напряжении катушка сгорит или контактор не включится.
    • Сечение проводов в клеммах – 1–4 mm², момент затяжки – 0,8 Nm.
    • Если несколько контакторов рядом работают длительно (например, отопление всю ночь), оставьте зазор или установите разделитель – так меньше нагрев.
    • Монтаж и подключение к сети 230/400 V выполняет только квалифицированный электрик при снятом напряжении.

    Краткое руководство по выбору

    16 A AC-7a
    6 A AC-7b
    2NO+2NC
    ~230 V AC
    2 мод. (36 мм)
    Подходит, когда нужно:
    • переключать две однофазные цепи по двум полюсам
    • гарантировать, что две нагрузки никогда не работают одновременно
    • иметь аппаратную блокировку
    Перед применением проверьте:
    • тип нагрузки: для отопления – ток AC-7a, для двигателей – ток AC-7b
    • напряжение катушки и выход управляющего устройства
    • место в щите и зазоры между длительно работающими контакторами
    • автоматический выключатель перед контактором
    Важно помнить: Контактор только включает и отключает нагрузку – он не заменяет автоматический выключатель, защиту двигателя или устройство защитного отключения (УЗО).

    Частые вопросы

    Защищает ли контактор от перегрузки и короткого замыкания?
    Нет – цепь защищает автоматический выключатель, установленный перед контактором.
    Можно ли управлять им насосом или вентилятором?
    Да, если рабочий ток двигателя не превышает 6 A (AC-7b); для более мощных двигателей выбирайте стандартный контактор AC-3.
    Можно ли использовать 2NO+2NC для трёхфазной нагрузки?
    Нет, для коммутации трёхфазной нагрузки нужен контактор 4NO; 2NO+2NC предназначен для переключения двух цепей.
    Сколько места занимает в щите?
    2 мод. (36 мм).
    Чем им управлять?
    Реле времени, термостатом, фотореле, модулем умного дома или контроллером, выход которого подходит для катушки ~230 V AC.
    Можно ли подключить дополнительный контакт?
    Да, для серии MCF3 подходит дополнительный контакт MF/AX11 (1NO+1NC).
