  • Автоматический переключатель резерва АВР GEYA G2R-63 | 4P | 63 А | 230 В | класс PC | DIN

    Артикул: ES-G2R-4-63
    Цена 83.20 € с НДС
    ( 68.76 € без НДС )
    Покупайте больше, платите меньше
    10+ шт.  – 61.31 € за шт. -26%

    GEYA G2R-63 4P 63 А – модульный автоматический переключатель резерва класса PC на DIN-рейку: переключение менее 50 мс, автоматический и ручной режим.

  • Автоматический переключатель резерва АВР GEYA G2R-63 | 4P | 63 А | 230 В | класс PC | DIN

    GEYA G2R-63 – модульный автоматический переключатель резерва (АВР) на DIN-рейку для двух источников: основного (I) и резервного (II). При пропадании основного питания нагрузка быстро переводится на резерв, а после его восстановления – возвращается. 4P, 63 А.

    Главное
    Класс PC и переключение менее 50 мс (данные производителя) – нагрузки практически не замечают переключения. С предохранителем RT16-00 63 А производитель указывает условный ток короткого замыкания 50 кА.
    Полюса / ток
    4P / 63 А
    Класс
    PC, AC-31B
    Переключение
    < 50 мс
    Управление
    Авто / ручное

    Как работает

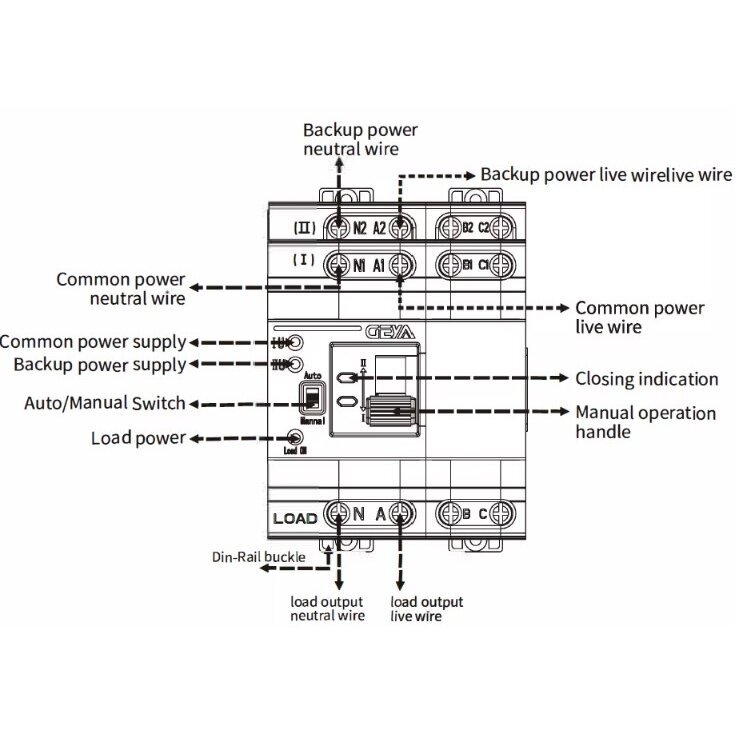

    Основной источник подключается к I, резервный – к II, нагрузка – к клеммам LOAD. При пропадании напряжения на I переключатель менее чем за 50 мс переходит на II, а после восстановления I – возвращается.

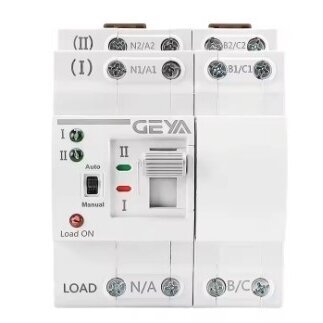

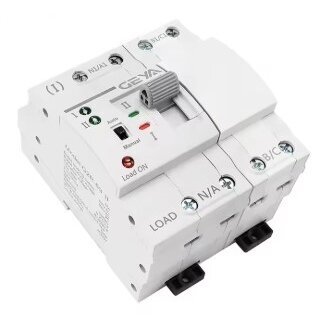

    Переключатель режима Auto / Manual. В ручном режиме положение меняется рукояткой; индикаторы I, II и «Load ON» показывают состояние.

    Напряжение управления – AC 220 В, 50 Гц; нормальный рабочий диапазон – 85–110 % Us (данные производителя).

    Технические характеристики

    Тип Модульный автоматический переключатель резерва (АВР)
    Производитель, модель GEYA – G2R-63
    Полюса 4P
    Номинальный ток 63 А (ряд 6–63 А)
    Рабочее напряжение AC 220 В / 110 В
    Частота 50/60 Гц
    Напряжение изоляции Ui 690 В
    Импульсное напряжение Uimp 8 кВ
    Класс PC
    Категория применения AC-31B
    Условный ток короткого замыкания 50 кА (с RT16-00-63A)
    Напряжение управления Us AC 220 В, 50 Гц; 85–110 % Us
    Вспомогательная цепь AC 220 В / 110 В, Ie 5 А
    Время переключения < 50 мс (переключение, возврат)
    Механическая / электрическая износостойкость ≥ 8000 / ≥ 1500 циклов

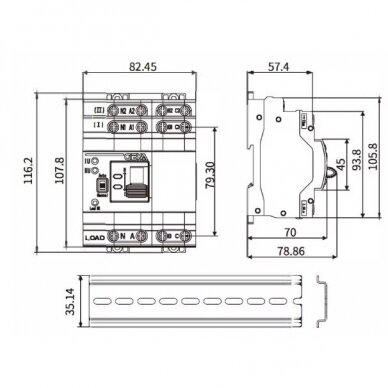

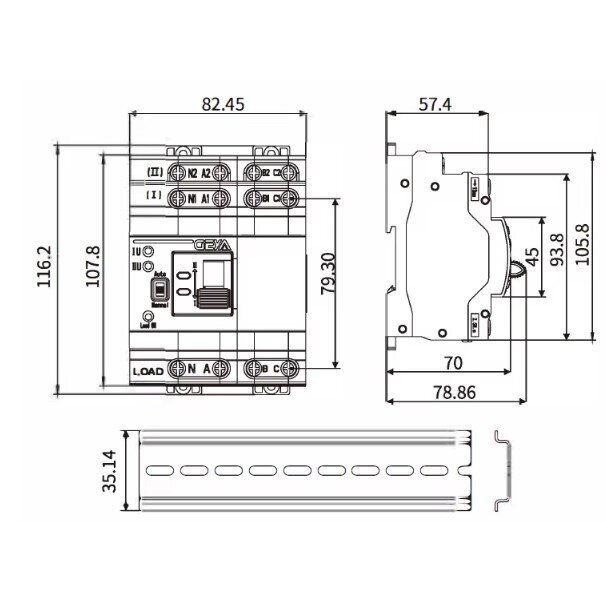

    Монтаж DIN-рейка 35 мм
    Источник данных Техническая информация GEYA
    ⚠ Торговая марка – GEYA. Производитель указывает рабочее напряжение AC 220 В / 110 В; данных производителя для исполнения 4P в трёхфазной сети 400 В нет – уточняйте по заводской табличке. В таблице приведены только параметры производителя.

    Функции

    • Автоматическое переключение I → II и возврат
    • Переключение менее 50 мс
    • Автоматический / ручной режим
    • Индикация I, II, Load ON
    • Монтаж на DIN-рейку

    Область применения

    • Дома и квартиры с генератором или вторым вводом
    • Небольшие коммерческие объекты
    • Щиты с ограниченным пространством

    Практический пример

    Дом с вводом 40 А и генератором: сеть – I, генератор – II, щит нагрузок – LOAD. Перед переключателем – предохранители RT16-00 63 А или автоматические выключатели.

    Преимущества

    • Быстрое переключение менее 50 мс
    • Класс PC, Ui 690 В, Uimp 8 кВ
    • 50 кА с предохранителем RT16-00
    • Компактный, DIN

    На что обратить внимание

    • До 63 А
    • Рабочее напряжение по данным производителя – AC 220 В / 110 В
    • Управление запуском генератора производителем не указано
    • Не отключает короткое замыкание – требуется защита

    ⚡ Безопасный монтаж

    • Монтаж должен выполнять квалифицированный электрик при отключённых обоих источниках.
    • Перед переключателем на обоих вводах установите защиту от короткого замыкания и перегрузки.
    • Подключайте генератор к домашней сети только через переключатель – никогда через розетку.
    • Перед переключателем – предохранители RT16-00 63 А (условие 50 кА, указанное производителем) или соответствующие автоматические выключатели.

    Как выбрать

    Подходит до 63 А. Перед переключателем – защита от короткого замыкания. Для трёхфазной сети 400 В уточняйте напряжение по заводской табличке.

    Подходит, если:
    • требуется быстрое переключение
    • ток до 63 А
    • в щите ограничено место
    Проверьте:
    • рабочее напряжение на табличке
    • предохранители RT16-00 63 А
    • количество полюсов
    Важно: Точные параметры всегда проверяйте на заводской табличке изделия и в инструкции производителя. При сомнениях обратитесь к квалифицированному электрику.

    Часто задаваемые вопросы

    Какое время переключения?
    Менее 50 мс (данные производителя).
    Нужны ли предохранители?
    Да, условный ток 50 кА производитель указывает с предохранителем RT16-00 63 А.
    Запускает ли он генератор?
    Производитель такую функцию не указывает.
    Поможете с выбором?
    Да. Сообщите тип сети, защиту на вводе и мощность генератора – поможем подобрать подходящее решение.

    Автоматический переключатель резерва АВР GEYA G2R-63 | 4P | 63 А | 230 В | класс PC | DIN

    GEYA G2R-63 – быстрый модульный АВР класса PC до 63 А с переключением менее 50 мс.
