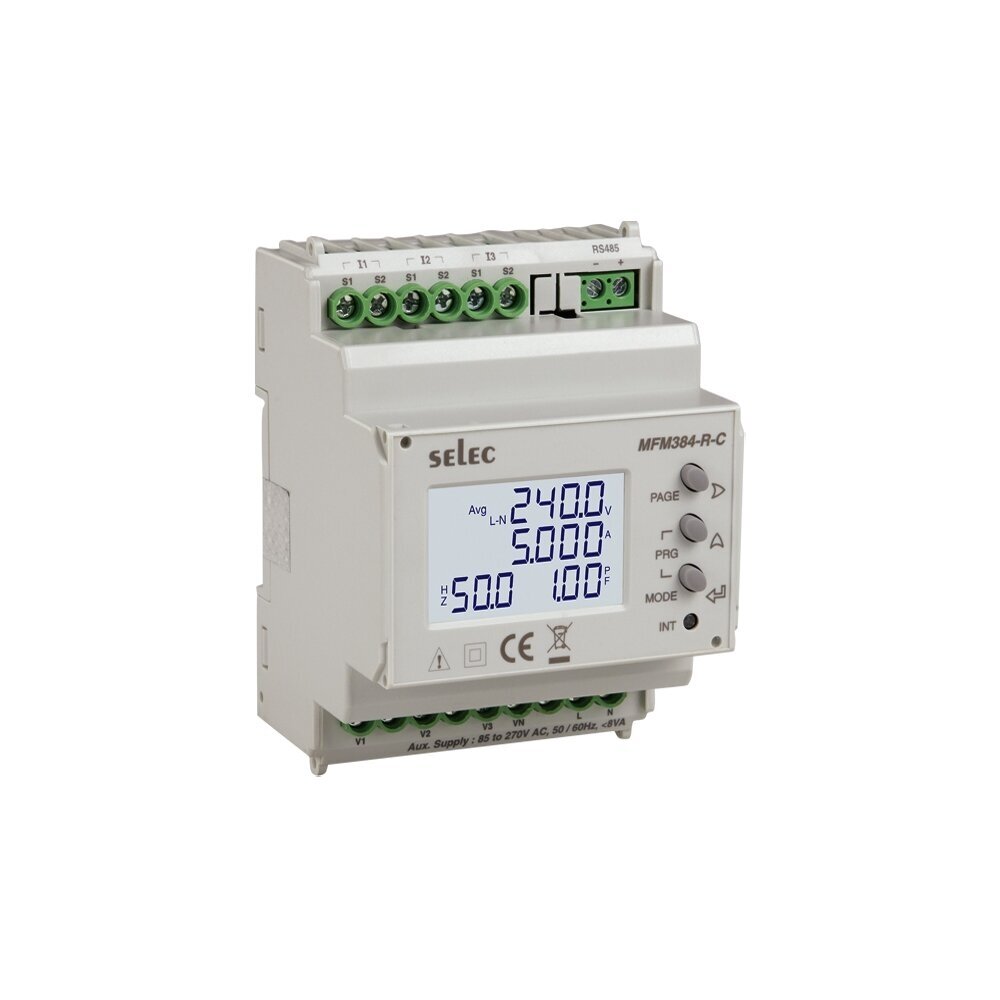

    Модульный трёхфазный многофункциональный счётчик электроэнергии | через трансформаторы тока …/5 A (…/1 A) | 3×230/400 В | RS485 Modbus | Импорт / экспорт | DIN | Selec MFM384-R-C-CE

    Артикул: MFM384-R-C-CE
    Задать вопрос об этом товаре
    Цена 117.04 € с НДС
    ( 96.73 € без НДС )
    Не подходит цена? Предложи свою!

    Трёхфазный многофункциональный измеритель на DIN-рейку, подключаемый через трансформаторы тока (…/5 A или …/1 A) и, при необходимости, трансформаторы напряжения. Измеряет U, I, мощности, PF, частоту, энергию импорта и экспорта и передаёт данные по RS485 Modbus RTU. Для технического (внутреннего) учёта.

  • Описание

    Модульный трёхфазный многофункциональный счётчик электроэнергии | через трансформаторы тока …/5 A (…/1 A) | 3×230/400 В | RS485 Modbus | Импорт / экспорт | DIN | Selec MFM384-R-C-CE

    Selec MFM384-R-C-CE – трёхфазный многофункциональный измеритель-счётчик на DIN-рейку, подключаемый через трансформаторы тока. Это DIN-версия (90 × 70 мм), а не щитовой MFM384 96 × 96 мм. Предназначен для линий с большими токами, где счётчик прямого включения уже не подходит.

    Главная мысль:
    Программируемый коэффициент ТТ (первичный до 10 кА, вторичный 1 A или 5 A) и ТН позволяют использовать один прибор от небольшого щита до мощной подстанции. Один модуль показывает напряжения, токи, мощности, PF, частоту, энергию импорта и экспорта и максимальную нагрузку, а по RS485 Modbus RTU передаёт все данные в SCADA или BMS.
    Токовый вход
    …/5 A или …/1 A (макс. 6 A)
    Первичный ток ТТ
    до 10 кА
    Интерфейс
    RS485 Modbus RTU
    Класс по энергии
    1
    ⇄
    Двунаправленный учёт
    Да. Производитель указывает учёт импорта и экспорта активной, реактивной и полной энергии. Измеряет энергию, полученную из сети и отданную в сеть, – оба направления учитываются раздельно. Данные для внутреннего контроля, так как эта CE-версия не имеет MID. Совместимость с управлением мощностью / экспортом инвертора нужно подтверждать отдельно – одного двунаправленного учёта для этого недостаточно.

    Интерфейсы связи и интеграция

    RS485 Modbus RTU
    Считывание всех измеряемых величин в SCADA, BMS, ПЛК или систему энергомониторинга. Скорость 300–19200 бит/с, чётность none/odd/even, адреса 1–255, линия до 500 м – много приборов на одной шине.

    Принцип работы

    Прибор монтируется на DIN-рейку 35 мм. Токовые цепи подключаются через трансформаторы тока (вторичный 5 A или 1 A), напряжение – напрямую до 300 В L-N или через трансформаторы напряжения; отдельное питание 85–270 В AC.

    В меню задаются коэффициенты ТТ и ТН и схема подключения, а прибор пересчитывает измеренные величины в реальные значения первичной стороны.

    На ЖК-дисплее с подсветкой видны реальные значения каждой фазы и счётчики энергии, а по Modbus RTU те же данные передаются в систему.

    Чем полезен Selec MFM384-R-C-CE?
    Один компактный прибор заменяет вольтметры, амперметры и счётчик: линии с большими токами измеряются через стандартные ТТ, а данные сразу доступны по Modbus.

    Технические характеристики

    Тип товара Модульный трёхфазный многофункциональный счётчик электроэнергии (через трансформаторы тока)
    Производитель / модель Selec / MFM384-R-C-CE
    Подключение Через трансформаторы тока; напряжение напрямую или через трансформаторы напряжения
    Токовый вход Номинальный 5 A AC (мин. 11 мА, макс. 6 A)
    Коэффициент ТТ Вторичный 1 A / 5 A (программируемый), первичный до 10 кА
    Коэффициент ТН Первичное 100 В–500 кВ, вторичное 100–500 В (программируемое)
    Измеряемое напряжение 11–300 В AC (L-N), 19–519 В AC (L-L); подходит для сети 3×230/400 В
    Питание 85–270 В AC, 50/60 Гц, до 8 ВА
    Схемы подключения 3Ф-4П, 3Ф-3П, 2Ф-3П, 1Ф-2П
    Точность U и I ±0,5 % ВП, мощность 1 %, энергия – класс 1
    MID Нет (CE-версия) – для технического (внутреннего) учёта
    Измеряемые величины U (L-N, L-L), I, f, PF, активная / реактивная / полная мощность, мин./макс. нагрузка
    Энергия Активная, реактивная, полная – импорт и экспорт
    Интерфейс RS485 Modbus RTU, 300–19200 бит/с, адрес 1–255, до 500 м
    Импульсный выход Нет
    Дисплей 3-строчный ЖК с подсветкой
    Монтаж / размеры DIN-рейка 35 мм, 90 × 70 × 66,3 мм
    Масса 208 г
    Условия работы -5…+60 °C (хранение -20…+75 °C), до 85 % отн. влажности
    Стандарты IEC 61326-1, CE

    Основные функции

    • Программируемые ТТ и ТН – одна модель для токов до 10 кА и измерений в сетях среднего напряжения через ТН.
    • Импорт и экспорт – отдельно для активной, реактивной и полной энергии.
    • Полная картина сети – U, I, P, Q, S, PF и частота по фазам и суммарно.
    • Максимальная нагрузка – мин./макс. значения активной и реактивной мощности для оценки пиков.
    • RS485 Modbus RTU – интеграция в SCADA, BMS или ПЛК.
    • Память энергии 10 лет – показания сохраняются при пропадании питания.

    Чем отличается от похожих моделей?

    Eastron SDM630MCT Тоже через ТТ с RS485 Modbus, но имеет MID. Выбирайте его, если данные используются для расчётов.
    Eastron SMART X96-1 Щитовой 96 × 96 мм через ТТ с MID – монтируется в дверцу щита. MFM384-R-C-CE монтируется на DIN-рейку.
    Schneider PowerLogic PM5110 / PM5330 Щитовые анализаторы мощности через ТТ с более широким анализом. MFM384-R-C-CE – более компактное DIN-решение для основных параметров.
    Selec EM4M-3P-C-100A Прямое подключение до 100 A, 2 тарифа и 2 импульсных выхода. MFM384-R-C-CE нужен, когда ток превышает 100 A.

    Где применяется?

    • Вводные и главные распределительные щиты с большими токами
    • Трансформаторные подстанции и вводы среднего напряжения (через ТН)
    • Мониторинг промышленных линий и мощного оборудования
    • Контроль выработки и экспорта солнечных электростанций
    • Энергомониторинг коммерческих зданий в BMS
    • Линии генераторов и резервного питания
    • Установки компенсации реактивной мощности и контроль PF

    Применение по задачам

    Проектировщикам.
    Одна модель для разных коэффициентов ТТ – проще унифицировать спецификации щитов.
    Интеграторам автоматики.
    Стандартный Modbus RTU с программируемой скоростью, чётностью и адресом.
    Энергетикам и управляющим объектами.
    Понятные данные о мощностях, PF, пиках и энергии в обоих направлениях.

    Практическое применение

    Если на вводе предприятия установлены трансформаторы тока 400/5 A и нужно видеть реальные нагрузки и энергию в SCADA, MFM384-R-C-CE монтируется рядом на DIN-рейку, в меню задаётся первичный ток ТТ 400 A и вторичный 5 A, а система по RS485 Modbus RTU считывает токи, мощности, PF и энергию импорта/экспорта.

    Плюсы

    • Программируемый коэффициент ТТ (до 10 кА) и ТН (до 500 кВ)
    • Импорт и экспорт для всех трёх видов энергии
    • Компактный DIN-корпус 90 × 70 мм
    • RS485 Modbus RTU до 500 м
    • 3-строчный ЖК с подсветкой
    • Поддержка схем 3Ф-4П, 3Ф-3П, 2Ф-3П и 1Ф-2П

    Минусы / ограничения

    • Нет MID – для коммерческого учёта выбирайте Eastron SDM630MCT или SMART X96-1.
    • Нужны отдельные трансформаторы тока – в комплект не входят.
    • Нет импульсного выхода и тарифов – если они нужны до 100 A, выбирайте Selec EM4M-3P-C-100A.
    • Требуется отдельное питание 85–270 В AC; производитель не указывает IP – монтировать в закрытом щите.

    Безопасность и монтаж

    • Монтаж должен выполнять квалифицированный электрик при снятом и проверенном отсутствии напряжения.
    • Никогда не размыкайте вторичную цепь ТТ при токе в первичной – сначала закоротите её.
    • Защитите цепи измерения напряжения и питания предохранителями или автоматами.
    • Соблюдайте полярность ТТ (P1/P2, S1/S2) и соответствие фаз – иначе направление мощности и энергии будет неверным.
    • Линию RS485 прокладывайте экранированной витой парой с терминаторами 120 Ом на концах шины.

    Краткий гид по выбору

    ТТ …/5 A или …/1 A
    ТТ до 10 кА
    Импорт / экспорт
    RS485 Modbus RTU
    Подходит, если нужно:
    • измерение линий с током свыше 100 A
    • передача параметров сети в SCADA или BMS по Modbus
    • компактный DIN-прибор вместо щитового
    Проверьте перед использованием:
    • есть ли подходящие трансформаторы тока (вторичный 5 A или 1 A)
    • не нужен ли вам MID (коммерческий учёт)
    • есть ли в щите питание 85–270 В AC для прибора
    Важное напоминание: MFM384-R-C-CE не заменяет расчётный счётчик сетевого оператора и не является реле защиты – он только измеряет и передаёт данные.

    Частые вопросы

    Это DIN или щитовой прибор?
    Это версия на DIN-рейку (90 × 70 × 66,3 мм), а не щитовой MFM384 96 × 96 мм.
    Что означает 6 A?
    Это максимальный ток вторичной цепи ТТ; номинальный вход 5 A, а нагрузка может быть до 10 кА в зависимости от ТТ.
    Можно ли использовать с ТТ …/1 A?
    Да, вторичный ток программируется: 1 A или 5 A.
    Есть ли у счётчика MID?
    Нет, это CE-версия для внутреннего учёта.
    Измеряет ли счётчик энергию, отданную в сеть?
    Да, он раздельно учитывает импортированную и экспортированную энергию; совместимость с управлением экспортом инвертора проверяйте отдельно.
    Есть ли импульсный выход?
    Нет, данные передаются только по RS485 Modbus RTU.

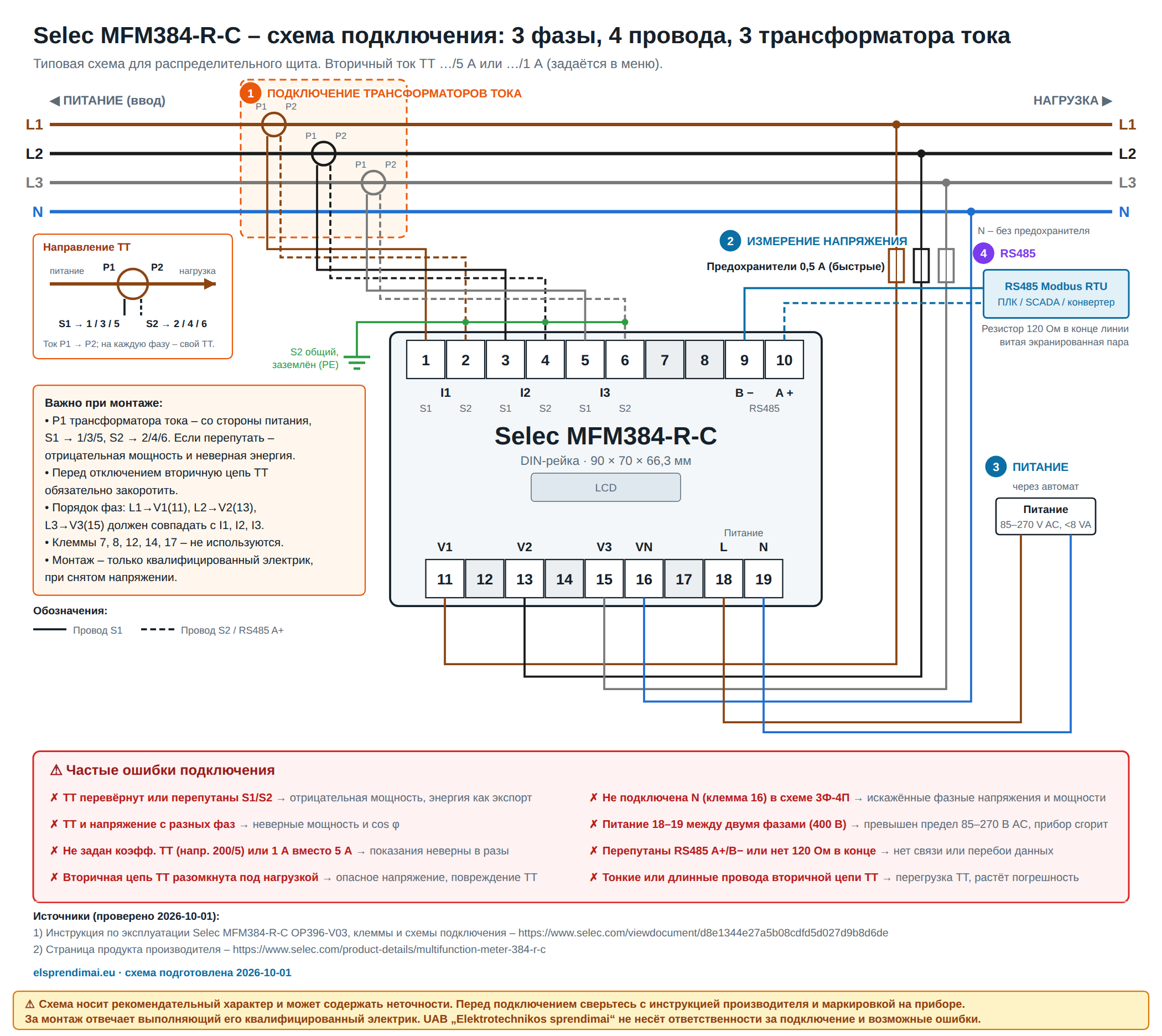

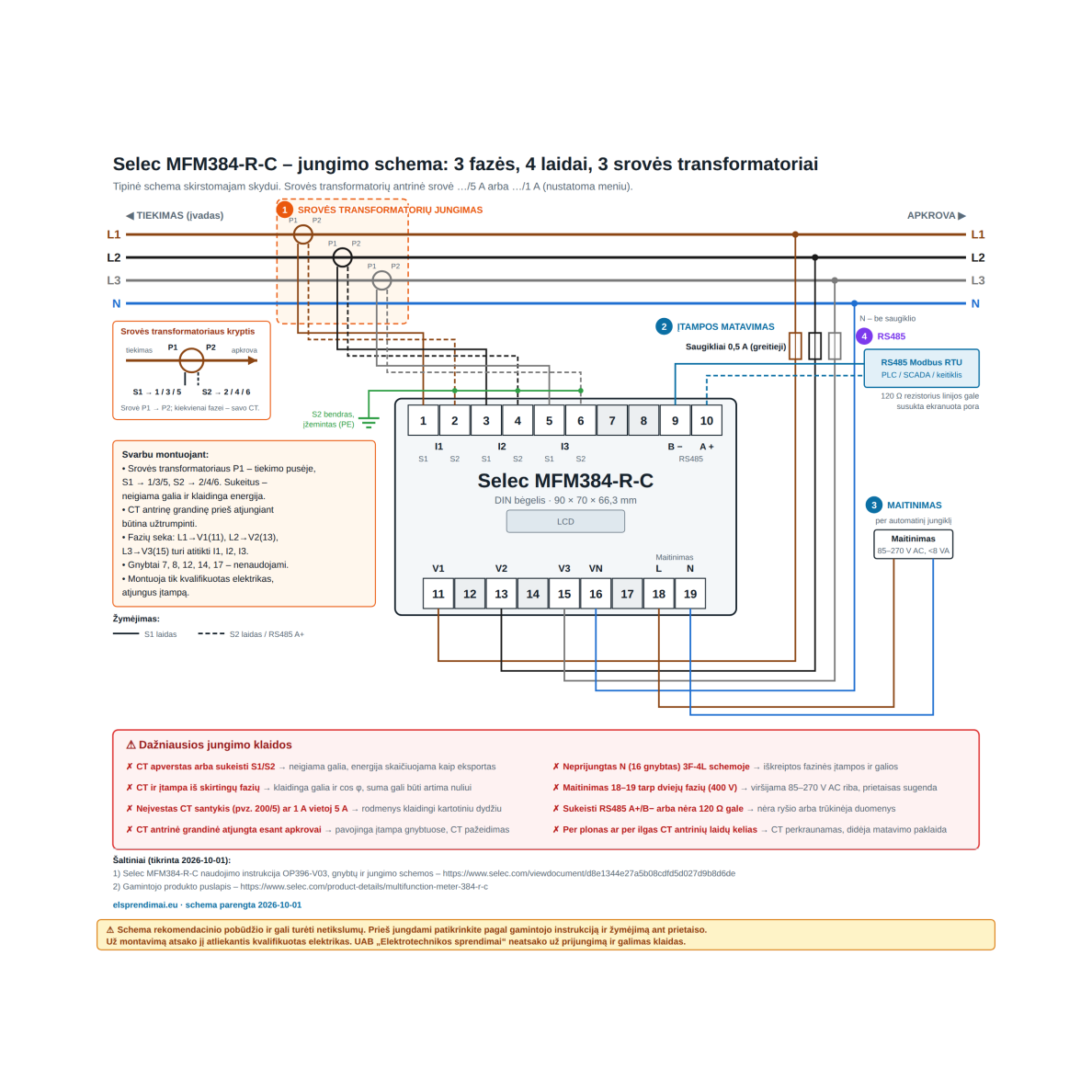

    Схема подключения через трансформаторы тока

    Схема подключения Selec MFM384-R-C через трансформаторы тока, 3 фазы 4 провода

    Нажмите на схему, чтобы открыть её крупнее. Обозначено: ① подключение трансформаторов тока, ② измерение напряжения, ③ питание, ④ RS485.

    ⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
    За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.

    Частые ошибки подключения

    • Трансформатор тока установлен наоборот (P1 со стороны нагрузки) или перепутаны S1/S2 – отрицательная мощность, энергия учитывается как экспорт.
    • Трансформатор тока и вход напряжения с разных фаз – неверные мощность и cos φ, сумма может быть близка к нулю.
    • В меню не задан коэффициент ТТ (напр. 200/5) или выбран 1 А вместо 5 А – показания ошибочны в кратное число раз.
    • Вторичная цепь ТТ разомкнута под нагрузкой – опасное напряжение на клеммах, возможно повреждение ТТ. Перед отключением её нужно закоротить.
    • Не подключена N (клемма 16) в схеме 3 фазы 4 провода – искажённые фазные напряжения и мощности.
    • Питание (18–19) подключено между двумя фазами (400 В) – превышен предел 85–270 В AC, прибор выходит из строя.
    • Перепутаны RS485 A+/B− или нет резистора 120 Ом в конце линии – нет связи или данные передаются с перебоями.
    • Слишком тонкие или длинные провода вторичной цепи ТТ – ТТ перегружен, растёт погрешность измерения.

    Документы и источники

    Схема подготовлена 2026-10-01 по инструкции производителя. Она носит информационный характер – при монтаже руководствуйтесь инструкцией производителя и действующими правилами устройства электроустановок.

    Selec MFM384-R-C-CE – многофункциональный DIN-счётчик через ТТ
