  • Новый товар   Модульный трёхфазный счётчик электроэнергии | 80 A | 3×230/400 V | 4 тарифа | RS485 Modbus | MID | DIN | Orno OR-WE-517

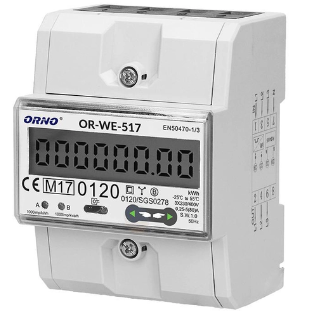

    Модульный трёхфазный счётчик электроэнергии | 80 A | 3×230/400 V | 4 тарифа | RS485 Modbus | MID | DIN | Orno OR-WE-517

    Артикул: OR-WE-517
    Задать вопрос об этом товаре
    Цена 87.73 € с НДС
    ( 72.50 € без НДС )
    Не подходит цена? Предложи свою!

    Трёхфазный счётчик прямого включения для сети 3×230/400 V до 80 A с сертификатом MID и классом точности B. RS485 Modbus RTU, 4 тарифа и раздельный учёт потреблённой и отданной энергии – для расчётов и BMS.

  • Описание

    Модульный трёхфазный счётчик электроэнергии | 80 A | 3×230/400 V | 4 тарифа | RS485 Modbus | MID | DIN | Orno OR-WE-517

    Orno OR-WE-517 – модульный трёхфазный счётчик электроэнергии прямого включения для сети 3×230/400 V до 80 A. Предназначен для субучёта, расчётов с арендаторами и автоматизированных систем, где показания нужно считывать удалённо по RS485 Modbus RTU.

    Главное:
    Счётчик имеет сертификат MID (0120/SGS0278) и класс точности B по EN 50470-3, поэтому его показания пригодны для взаиморасчётов. Отдельные регистры прямой и обратной энергии и 4 тарифа позволяют одним прибором учитывать и потребление, и энергию, отданную в сеть. Все данные доступны по Modbus – без дополнительных преобразователей.
    Макс. ток
    80 A
    Сеть
    3×230/400 V
    Сертификат
    MID, класс B
    Интерфейс
    RS485 Modbus RTU
    ⇄
    Двунаправленный учёт
    Да. Счётчик раздельно накапливает активную и реактивную энергию прямого (импорт) и обратного (экспорт) направления, в том числе по тарифам T1–T4. Измеряет энергию, полученную из сети и отданную в сеть, – обе величины видны отдельно. Совместимость с управлением мощностью / экспортом инвертора нужно подтверждать отдельно – одного двунаправленного учёта для этого недостаточно.

    Интерфейсы связи и интеграция

    RS485 Modbus RTU
    Удалённое чтение всех регистров в SCADA, BMS, ПЛК, регистратор данных или Home Assistant (через адаптер RS485). Заводской адрес 1, 9600 бит/с, 8E1. Время тарифов также задаётся по RS485.
    Импульсный выход S0
    Выход с открытым коллектором 12–27 V DC, ≤27 mA, 1000 имп/кВт·ч – для счётчика импульсов, ПЛК или модуля мониторинга энергии.
    Оптический порт IR
    Локальное считывание данных оптической головкой.

    Принцип работы

    Счётчик устанавливается на DIN-рейку 35 мм и включается напрямую в 3-фазную 4-проводную цепь (3P+N) – трансформаторы тока до 80 A не нужны.

    Прибор измеряет напряжение и ток каждой фазы, вычисляет активную, реактивную и полную мощность, коэффициент мощности и частоту, а энергию накапливает по направлению и активному тарифу.

    Результат отображается на ЖК-дисплее (6+2 разряда) и доступен по Modbus RTU, а импульсы S0 передаются на дополнительный счётчик или контроллер.

    Чем полезен Orno OR-WE-517?
    Один прибор решает три задачи: учёт уровня MID для расчётов, удалённую передачу данных и разделение импорта/экспорта. Это экономит место в щите и стоимость отдельных измерительных модулей.

    Технические характеристики

    Тип товара Модульный трёхфазный счётчик электроэнергии
    Производитель / модель Orno OR-WE-517
    Подключение Прямое, 3 фазы 4 провода (3P+N)
    Напряжение 3×230/400 V
    Частота 50 Hz
    Базовый / макс. ток 5 A / 80 A
    Мин. ток 0,25 A
    Ток чувствительности 0,004 Ib
    Класс точности B (EN 50470-3)
    MID Да, сертификат 0120/SGS0278 (2014/32/ЕС)
    Тарифы 4 (время задаётся по RS485)
    Измеряемые величины U, I, P, Q, S, PF, Hz; активная и реактивная энергия в обоих направлениях
    Интерфейсы RS485 Modbus RTU, импульсный выход S0, оптический порт IR
    Постоянная импульсов 1000 имп/кВт·ч
    Импульсный выход Открытый коллектор, 12–27 V DC, ≤27 mA
    Дисплей ЖК 6+2 разряда
    Собственное потребление 8 VA / 0,4 W
    Размеры 76×100×66 мм
    Степень защиты IP51 (для помещений)
    Рабочая температура −25…+55 °C
    Стандарты IEC 62052-11, IEC 62053-21, EN 50470-1, EN 50470-3

    Основные функции

    • Учёт MID – показания пригодны для расчётов с арендаторами и субабонентами
    • RS485 Modbus RTU – удалённое чтение без дополнительных модулей
    • 4 тарифа – учёт по дневной, ночной и другим зонам
    • Импорт / экспорт – отдельные регистры потреблённой и отданной энергии
    • Параметры сети – U, I, P, Q, S, PF и Hz по каждой фазе
    • Выход S0 1000 имп/кВт·ч – параллельный сигнал для контроллера
    • Порт IR – локальное считывание данных

    Чем отличается от похожих моделей?

    Orno OR-WE-520 Такой же счётчик 80 A с MID, но без RS485 и тарифов – только импульсы S0. OR-WE-517 выбирают, когда нужно удалённое считывание.
    THORGEON 01007 Тоже 80 A, MID и RS485 Modbus, но 2 тарифа. У OR-WE-517 – 4 тарифа.
    Eastron SDM630-MT 100 A прямого включения, 4 тарифа, Modbus, MID – если ток превышает 80 A.
    Schneider Acti9 iEM3150 63 A прямого включения, Modbus, MID – для систем Schneider; у OR-WE-517 предел выше – 80 A.

    Где применяется?

    • Учёт арендаторов в жилых домах и бизнес-центрах
    • Мониторинг импорта / экспорта солнечных электростанций
    • Системы управления зданием (BMS)
    • Промышленные щиты и субучёт линий
    • Учёт зарядных станций электромобилей
    • Домашнее управление энергией (Home Assistant, системы инверторов)
    • Сельскохозяйственные и складские объекты

    Применение по задачам

    Администратору здания.
    Показания MID для расчётов и удалённое считывание без обхода помещений.
    Владельцу солнечной электростанции.
    Полученная и отданная энергия видны отдельно, данные по Modbus.
    Электрику / интегратору.
    Стандартный Modbus RTU, прямое подключение 3P+N до 80 A, монтаж на DIN.

    Практическое применение

    Если в офисном здании у каждого арендатора трёхфазный ввод до 80 A, счётчики OR-WE-517 объединяются одной линией RS485 с разными адресами Modbus, и администратор забирает месячные показания по тарифам в BMS без обхода помещений.

    Плюсы

    • Сертификат MID и класс B – пригоден для расчётов
    • RS485 Modbus RTU в базе
    • 4 тарифа
    • Отдельные регистры импорта и экспорта
    • Полные параметры сети по фазам
    • Корпус IP51
    • Низкое собственное потребление – 0,4 W

    Минусы / ограничения

    • Макс. 80 A – для больших токов выбирайте Eastron SDM630-MT (100 A) или счётчик через трансформаторы тока (например, Eastron SDM630MCT-2T)
    • Нет беспроводной связи – для Wi-Fi см. EL-TVPS3-80T
    • Время тарифов задаётся только по RS485
    • Только для 4-проводной системы 3P+N

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик при снятом напряжении
    • Сечение проводов и защиту подбирайте под предел 80 A
    • Соблюдайте схему подключения фаз и N из инструкции производителя
    • Линию RS485 прокладывайте витой парой с терминаторами на концах
    • Установите крышки клемм и при необходимости опломбируйте

    Быстрый гид по выбору

    80 A прямое включение
    MID, класс B
    RS485 Modbus RTU
    4 тарифа, импорт/экспорт
    Подходит, когда нужно:
    • Учёт MID для расчётов
    • Удалённое считывание по Modbus
    • Отдельный учёт отданной энергии
    Проверьте перед использованием:
    • Не превышает ли нагрузка 80 A
    • Сеть 3×230/400 V с N
    • Адрес и скорость Modbus в системе
    Важное напоминание: Счётчик измеряет и передаёт данные, но не выполняет защитных функций – он не заменяет автоматические выключатели, УЗО и защиту от перенапряжений.

    Частые вопросы

    Есть ли у OR-WE-517 MID?
    Да, производитель указывает сертификат MID 0120/SGS0278 по 2014/32/ЕС.
    Измеряет ли счётчик энергию, отданную в сеть?
    Да, счётчик раздельно учитывает энергию прямого и обратного направления; совместимость с управлением экспортом инвертора проверяйте отдельно.
    Какие заводские настройки Modbus?
    Адрес 1, 9600 бит/с, 8 бит данных, чётность even, 1 стоп-бит.
    Нужны ли трансформаторы тока?
    Нет, до 80 A подключается напрямую.
    Сколько тарифов?
    4 тарифа, время задаётся по RS485.
    Какая постоянная импульсов?
    1000 имп/кВт·ч.

    Orno OR-WE-517 – трёхфазный счётчик MID с Modbus

    Orno OR-WE-517 – трёхфазный счётчик прямого включения 80 A с MID, классом B, RS485 Modbus RTU, 4 тарифами и учётом импорта/экспорта для зданий.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
