Панельная интеллектуальная панель аварийных | неисправностных | статусных сигналов | 24 входа | 24VDC | 223x178x142мм | Modbus RTU | GOOSE | DNP3.0 | IP40

Артикул: ES-T651-ANN-A-1-1111A-0

Задать вопрос об этом товаре

Добавить к сравнениюУдалить из сравнения Сравнить товары (0)

Добавить в список желаний

Цена 5087.51 € с НДС
( 4204.55 € без НДС )

Не подходит цена? Предложи свою!

В корзину

Интеллектуальный терминал аварийной и предупредительной сигнализации – программируемое 24-канальное устройство, предназначенное для контроля состояний и аварийных сигналов на электрических подстанциях, электростанциях и в системах промышленной автоматизации. Терминал оснащён 9-дюймовым цветным сенсорным LCD-дисплеем, встроенной звуковой сигнализацией и регистрацией событий SOE с точностью до 1 мс. Поддерживаются Modbus RTU, IEC 61850 Server / MMS, GOOSE, DNP3.0 и IRIG-B, что позволяет интегрировать устройство в SCADA и другие системы верхнего уровня управления.

Интеллектуальный терминал аварийной сигнализации – программируемое сетевое устройство для визуального и звукового отображения аварийных сигналов и регистрации событий, предназначенное для контроля состояний и сигналов неисправности на электрических подстанциях, электростанциях, промышленных объектах, в энергетических и других системах управления.

Устройство имеет 24 входа аварийной сигнализации / состояния, 9" цветной сенсорный LCD-дисплей, звуковую сигнализацию и функцию регистрации последовательности событий SOE (Sequence of Events) с временным разрешением до 1мс. Данная версия предназначена для питания 24V DC и входных сигналов состояния 24V DC.

Терминал аварийной сигнализации для энергетики и промышленной автоматизации

В одном устройстве объединены приём 24 каналов аварийных сигналов, цветовая индикация, звуковая сигнализация, подтверждение аварий, сброс, регистрация событий и связь с системами SCADA / управления подстанцией верхнего уровня.

Входы аварийной сигнализации

Цветной сенсорный LCD

24V DC

Питание / сигналы состояния

1мс

Регистрация событий SOE

Основное назначение

Терминал предназначен для централизованного приёма, обработки и отображения оператору различных аварийных, технологических и статусных сигналов. На одном экране может отображаться до 24 индивидуальных сигналов.

Система может использоваться как автономный 24-канальный терминал аварийной сигнализации или как часть более крупной сетевой системы, в которой между собой объединены несколько аналогичных терминалов.

От одного шкафа до крупной системы подстанции

Сетевая архитектура позволяет передавать информацию и аварийные сигналы между несколькими терминалами и интегрировать их в систему управления подстанцией, электростанцией или промышленным объектом.

24 входа аварийной сигнализации и состояния

В стандартной конфигурации используются 24 входа аварийной сигнализации. В данной версии напряжение входных сигналов составляет 24V DC.

Входы имеют оптоэлектронную развязку, благодаря чему управляющая электроника электрически отделена от внешних цепей сигналов состояния.

Параметр	Спецификация
Количество входов аварийной сигнализации	24
Напряжение входов состояния	24V DC
Изоляция входов	Оптоэлектронная
Регистрация SOE	Временное разрешение до 1мс

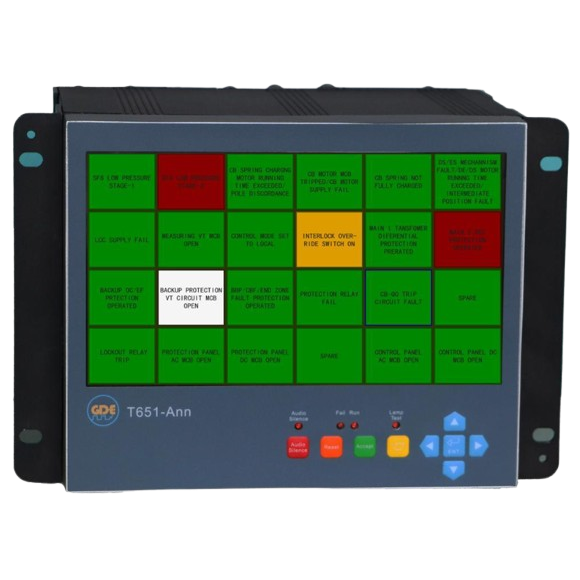

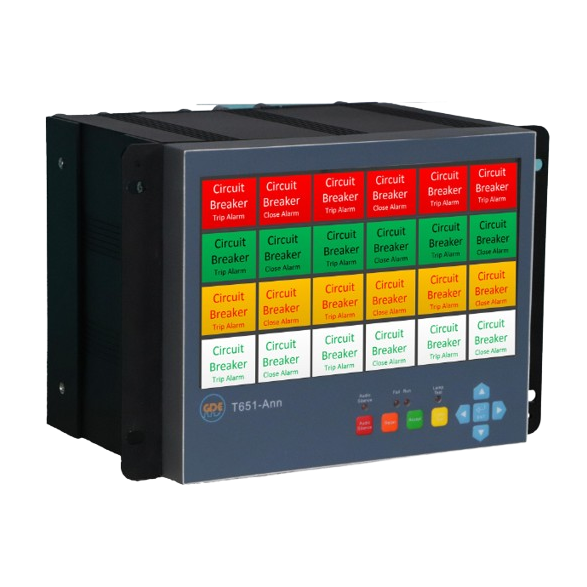

9" цветной сенсорный LCD-дисплей

В устройстве используется 9" цветной LCD-дисплей со светодиодной подсветкой и ёмкостным сенсорным управлением. Разрешение экрана – 800x480 пикселей.

В стандартной конфигурации на 24 сигнала для каждого аварийного сообщения на экране выделяется область примерно 30x25мм.

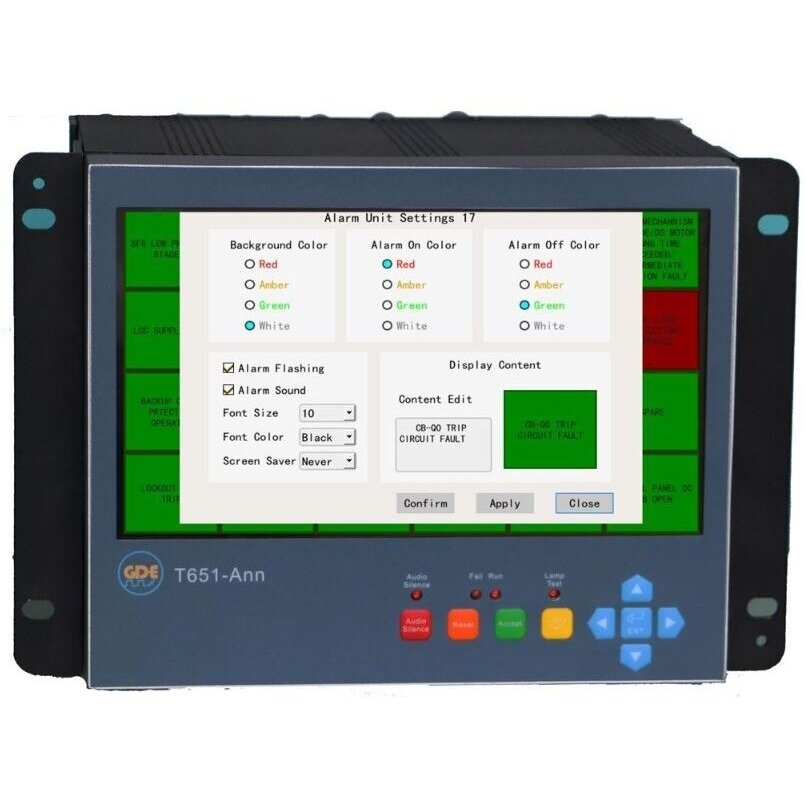

Настраиваемое отображение аварий

Каждый аварийный сигнал может быть индивидуально настроен в соответствии с логикой управления объекта. Для различения типа или приоритета аварии на экране могут использоваться разные цвета.

Цвет фона аварии	Красный, жёлтый, зелёный, белый
Цвет аварии	Красный, жёлтый, зелёный, белый
Цвет шрифта	Настраиваемый
Мигание	Да
Звуковая сигнализация	Встроенная

Подтверждение и сброс аварии

Оператор может выбрать мигающий аварийный сигнал, коснувшись его на экране или используя навигационные кнопки.

После выбора аварии функция Accept используется для её подтверждения, а Reset – для сброса состояния в соответствии с настроенной логикой работы.

При длительном нажатии на поле аварии или использовании функции Enter можно открыть подробную информацию о событии.

Физические кнопки управления

Группа кнопок	Функции
Операционные кнопки	Audio Silence, Reset, Accept, Lamp Test
Навигационные кнопки	Вверх, вниз, влево, вправо, Confirm / Enter

LED-индикаторы состояния

Отдельные LED-индикаторы на передней панели позволяют быстро оценить основные состояния устройства.

Audio Silence – состояние отключения звуковой сигнализации.
Fail – состояние неисправности.
Run – нормальная работа устройства.
Lamp Test – режим проверки индикации.

SOE – регистрация последовательности событий

Терминал аварийной сигнализации имеет функцию Sequence of Events (SOE), предназначенную для регистрации времени изменения состояний.

Временное разрешение до 1мс

Регистрация событий с разрешением до 1мс позволяет более точно восстановить последовательность аварийных или технологических событий и анализировать работу систем защиты, автоматики и управления.

Коммуникационные протоколы

Данная версия предназначена для интеграции в промышленные и энергетические системы передачи данных и поддерживает несколько основных коммуникационных протоколов.

Протокол	Конфигурация
Modbus RTU	Да – протокол по умолчанию
IEC 61850 Server	Да – MMS
IEC 61850 GOOSE	Да
DNP3.0	Да
IRIG-B	Да – для синхронизации времени

Интеграция IEC 61850

Терминал поддерживает функцию IEC 61850 Server с обменом данными MMS и коммуникацией GOOSE.

Это позволяет интегрировать устройство в современные системы автоматизации подстанций и передавать информацию о состояниях и авариях в систему управления или SCADA верхнего уровня.

DNP3.0 и Modbus RTU

Поддержка DNP3.0 позволяет использовать терминал в системах телемеханики и дистанционного управления энергетическими объектами, а Modbus RTU обеспечивает интеграцию в стандартные системы промышленной автоматизации.

Синхронизация времени IRIG-B

Встроенный порт синхронизации времени поддерживает протокол IRIG-B. Точная синхронизация времени особенно важна при использовании SOE, когда необходимо сопоставлять время событий, зарегистрированных несколькими устройствами.

Сетевая система

Устройства могут объединяться в сеть, благодаря чему на экране одного терминала можно просматривать информацию и аварии с других терминалов, подключённых к той же сети, в зависимости от конфигурации системы.

Для этого используется встроенная функция просмотра WEB-типа, позволяющая с одного терминала получать доступ к информации других устройств системы.

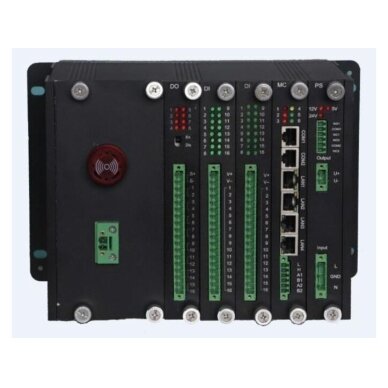

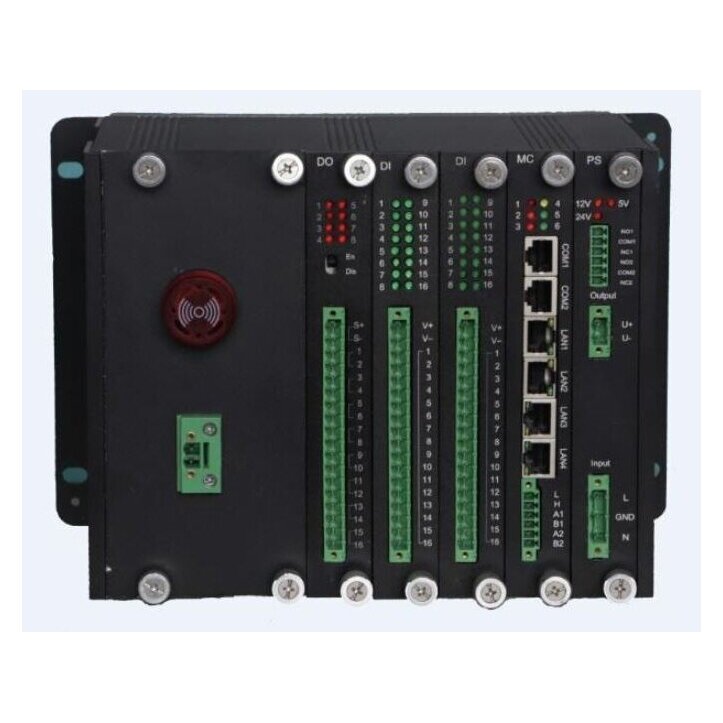

Ethernet и последовательные интерфейсы

Ethernet	4x RJ45 / 100M
RS232	2 порта
RS485	2 порта
CAN	1 порт
Синхронизация времени	IRIG-B

Звуковая сигнализация

Терминал имеет встроенную функцию звуковой аварийной сигнализации. Оператор может отключить звуковой сигнал с помощью функции Audio Silence, не удаляя сам аварийный сигнал с экрана.

Это позволяет разделить звуковое оповещение, подтверждение аварии и окончательный сброс.

Режимы включения и выключения дисплея

Работа экрана может быть настроена в соответствии с требованиями диспетчерского или операторского центра.

Включение при касании экрана или нажатии кнопки
Выключение через 10 минут
Выключение через 30 минут
Включение при появлении аварии
Постоянная работа экрана

Технические характеристики

Тип продукта	Интеллектуальный терминал аварийной сигнализации
Количество входов аварийной сигнализации	24
Напряжение входов состояния	24V DC
Напряжение питания	24V DC
Дисплей	9" цветной LCD, LED-подсветка, ёмкостный сенсорный экран
Разрешение дисплея	800x480 пикселей
Область одного аварийного сигнала на экране	Около 30x25мм при отображении 24 аварий
Временное разрешение SOE	1мс
Протокол по умолчанию	Modbus RTU
IEC 61850	Server / MMS
GOOSE	Поддерживается
DNP3.0	Поддерживается
Синхронизация времени	IRIG-B
Ethernet	4x RJ45 / 100M
RS232	2x
RS485	2x
CAN	1x
Кнопки управления	Audio Silence, Reset, Accept, Lamp Test + 5 навигационных кнопок
LED-индикаторы	Audio Silence, Fail, Run, Lamp Test
Звуковая сигнализация	Встроенная
Степень защиты	IP40

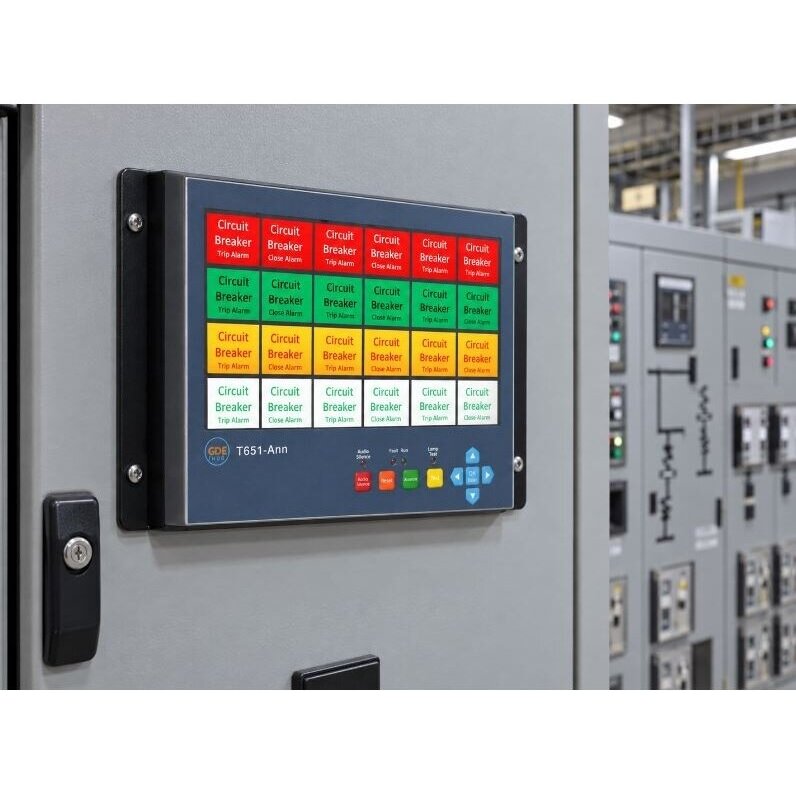

Тип монтажа	Встраиваемый монтаж на передней панели шкафа
Крепление	4x винта M3
Размеры устройства	223x178x142мм
Размер монтажного выреза	225x179мм
Передняя панель	Металлический сплав серебристого цвета
Корпус	Металлический сплав чёрного цвета
Рабочая температура	−20°C...+70°C
Вес	Около 2,93кг

Стандарты и электромагнитная устойчивость

Испытание / стандарт	Соответствие
Испытания изоляции электрических реле	IEC 60255-27 / DLT 721-2000
Провалы напряжения	IEC 61000-2-8 / GBT 17626.11, категория 3
Быстрые переходные процессы / Burst	IEC 61000-4-4 / GBT 17626.4, Level 4
Устойчивость к импульсным перенапряжениям	IEC 61000-4-5 / GBT 17626.5, Level 4
Электростатические разряды	IEC 61000-4-2 / GBT 17626.2, Level 4
Магнитное поле промышленной частоты	IEC 61000-4-8 / GBT 17626.8, Level 4
Устойчивость к радиочастотному электромагнитному полю	IEC 61000-4-3
Требования к RTU автоматизации распределительной сети	DLT 721-2000

Преимущества

24 входа аварийной сигнализации в одном устройстве.
9" цветной сенсорный дисплей.
Регистрация событий SOE с разрешением 1мс.
IEC 61850 Server / MMS.
Коммуникация IEC 61850 GOOSE.
Поддержка DNP3.0.
Modbus RTU.
Синхронизация времени IRIG-B.
4 Ethernet-порта.
Интерфейсы RS232, RS485 и CAN.
Настраиваемое отображение аварий.
Встроенная звуковая сигнализация.
Функции Accept, Reset, Audio Silence и Lamp Test.
Широкий диапазон рабочей температуры −20...+70°C.

Недостатки / ограничения

IP40: предназначен для установки в защищённом электрическом или автоматизационном шкафу.
Входы 24V DC в данной версии: для других сигнальных напряжений требуется другая конфигурация.
Интеграция с системой IEC 61850 требует соответствующего проекта коммуникационной системы подстанции и правильной конфигурации.

Для каких применений подходит?

Электрические подстанции
Электростанции
Промышленные центры управления
Системы SCADA
Централизация аварийных сигналов
Регистрация событий SOE
Системы энергетической автоматики
Мониторинг состояний коммерческих и промышленных объектов

Для каких применений не подходит?

Для непосредственного коммутирования силовых нагрузок
Для открытой наружной установки без дополнительного защитного корпуса
Для систем, которым не требуется расширенная регистрация аварий или событий
Для проектов, в которых требуется входное напряжение состояния, отличное от 24V DC

Практический пример применения

На электрической подстанции к терминалу подключаются 24 различных сигнала состояния 24V DC: состояния автоматических выключателей, реле защиты, аварийные сигналы трансформатора, системы DC, UPS и другого оборудования.

При появлении одного из аварийных сигналов соответствующее поле на экране начинает мигать выбранным цветом, одновременно включается звуковая сигнализация.

Оператор выбирает аварийный сигнал на сенсорном экране и нажимает Accept. Звуковой сигнал можно отключить функцией Audio Silence, однако сам аварийный сигнал остаётся на экране до устранения его причины.

Время события записывается в журнал SOE с разрешением до 1мс, а информация через IEC 61850, DNP3.0 или Modbus может передаваться в SCADA-систему подстанции.

Синхронизация IRIG-B позволяет согласовать время событий с другими системами защиты, измерения и автоматики.

Часто задаваемые вопросы (FAQ)

Сколько входов аварийной сигнализации имеет устройство?

24.

Какое напряжение входных сигналов?

24V DC.

Какое напряжение питания устройства?

24V DC.

Какой дисплей используется?

9" цветной LCD с LED-подсветкой и ёмкостным сенсорным управлением.

Какое разрешение экрана?

800x480 пикселей.

Поддерживается ли Modbus?

Да. Modbus RTU используется как протокол по умолчанию.

Поддерживается ли IEC 61850?

Да. Поддерживаются IEC 61850 Server / MMS и функция GOOSE.

Поддерживается ли DNP3.0?

Да.

Есть ли синхронизация времени?

Да. Поддерживается синхронизация времени IRIG-B.

Каково временное разрешение регистрации событий SOE?

Временное разрешение – до 1мс.

Можно ли изменять цвета аварий?

Да. Доступны красный, жёлтый, зелёный и белый цвета аварии и фона.

Есть ли звуковая сигнализация?

Да. Встроена звуковая сигнализация с функцией Audio Silence.

Можно ли объединять терминалы в сеть?

Да. Система рассчитана на сетевую архитектуру с несколькими терминалами.

Какая степень защиты?

IP40.

Какой диапазон рабочей температуры?

От −20°C до +70°C.

Важная информация о конфигурации

Конфигурация: 24 входа аварийной сигнализации, питание 24V DC, входы состояния 24V DC, Modbus RTU, IEC 61850 Server / MMS, GOOSE, DNP3.0 и синхронизация времени IRIG-B.

Интеллектуальный терминал аварийной сигнализации – программируемое 24-канальное устройство визуальной и звуковой сигнализации для электрических подстанций, электростанций и промышленных систем управления. Оснащено 9" цветным сенсорным LCD-дисплеем, входами аварийной сигнализации 24V DC, регистрацией SOE с временным разрешением до 1мс и сетевыми коммуникационными функциями. Поддерживаются Modbus RTU, IEC 61850 Server / MMS, GOOSE, DNP3.0 и синхронизация времени IRIG-B.
