  • Новый товар   -9.39€Пассивный датчик температуры с зондом из нержавеющей стали | PT500 | 1m | -20-60°C | Sentera Controls | FLTSN-P500-100

    Пассивный датчик температуры с зондом из нержавеющей стали | PT500 | 1m | -20-60°C | Sentera Controls | FLTSN-P500-100

    Артикул: FLTSN-P500-100
    Задать вопрос об этом товаре
    Цена 16.76 € с НДС
    ( 13.85 € без НДС )
    26.15 € Сэкономьте 9.39 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Пассивный датчик температуры с зондом из нержавеющей стали | PT500 | 1m | -20-60°C | Sentera Controls | FLTSN-P500-100

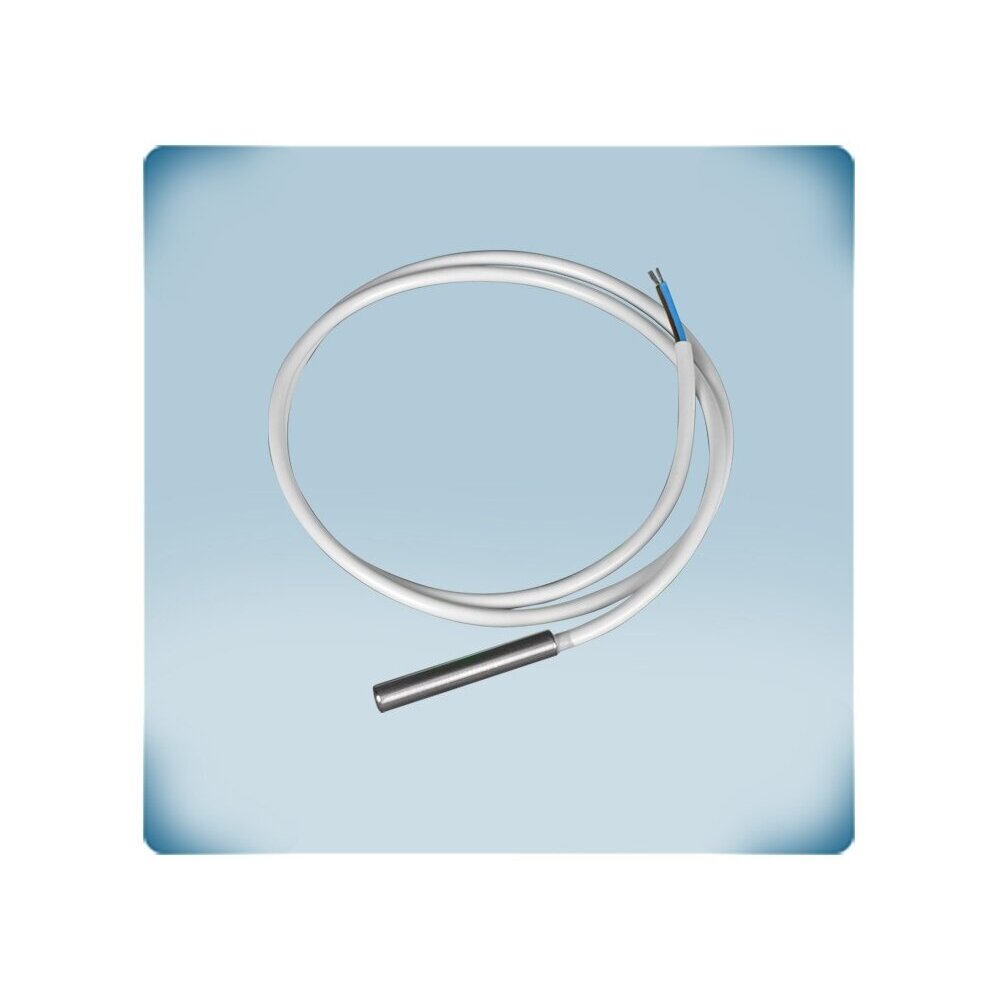

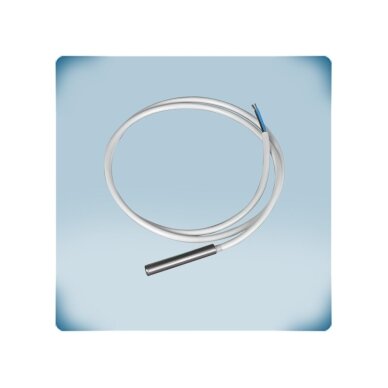

    FLTSN-P500-100 – пассивный платиновый датчик температуры PT500 Sentera Controls: элемент Ø8 mm с изоляцией смолой в трубке из нержавеющей стали с проводами 1 m. Предназначен для измерения температуры в системах ОВК – в гильзах, воздуховодах, на трубах.

    Главное:
    Зонд из нержавеющей стали с проводами 1 m – классическое решение ОВК для контроллера со входом PT500: вставляется в гильзу или крепится в канале, без питания и настроек.
    Чувствительный элемент
    PT500 (500 Ω при 0 °C)
    Длина проводов
    1 m
    Рабочая температура
    -20…+60 °C
    Зонд
    Нержавеющая сталь, Ø8 mm

    Принцип работы

    Платиновый элемент PT500 залит смолой и помещён в трубку из нержавеющей стали Ø8 mm длиной 53 mm с проводами 1 m сечением 0,5 mm². Зонд вставляется в гильзу, канал или крепится к поверхности, а провода подключаются ко входу PT500 контроллера (для удлинения – экранированный кабель).

    Сопротивление растёт с повышением температуры (положительный коэффициент): 500 Ω при 0 °C. Контроллер подаёт измерительный ток 0,1–0,40 mA и по сопротивлению вычисляет температуру.

    Результат – температура в пределах -20…+60 °C с точностью класса F0,3 (±0,30 °C при 0 °C … ±0,60 °C при 60 °C), долговременная стабильность < ±0,04 %, сопротивление изоляции > 10 MΩ. У зонда нет активного выхода, а для контуров горячей воды выше +60 °C нужно другое решение.

    Чем полезен FLTSN-P500-100?
    Зонд из нержавеющей стали со стандартным элементом PT500 – надёжный, компактный и подходит как для гильзы, так и для воздуховода.

    Технические характеристики

    Тип товара Пассивный датчик температуры с проводами (платиновый резистивный, RTD)
    Производитель / код Sentera Controls / FLTSN-P500-100
    Серия FLTSN-P (PT100 / PT500 / PT1000, зонд из нержавеющей стали, 1 / 4 m)
    Чувствительный элемент PT500, R0 = 500 Ω при 0 °C
    Диапазон измерения -20…+60 °C
    Класс точности F0,3: ±0,30 °C при 0 °C … ±0,60 °C при 60 °C; допуск R0 ±0,30 %
    Измерительный ток (DC) 0,1–0,40 mA
    Самонагрев ≤ 0,8 K/mW
    Долговременная стабильность < ±0,04 %
    Сопротивление изоляции > 10 MΩ
    Зонд Нержавеющая сталь, Ø8 mm, 53 mm; элемент залит смолой
    Провода 1 m, 0,5 mm²; для удлинения – экранированный кабель
    Рабочая среда -20…+60 °C, < 95 % rH без конденсации
    Масса 0,04 kg (нетто, 1 шт.)
    Соответствие LVD 2006/95/ЕС, EMC 2004/108/ЕС (EN 61326), WEEE 2012/19/ЕС, RoHS (ЕС) 2015/863

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Платиновый элемент PT500 – стандартизованная характеристика, калибровка не нужна.
    • Зонд Ø8 mm из нержавеющей стали – прочный, подходит для гильзы и более влажной среды.
    • Элемент с изоляцией смолой – долговременная стабильность < ±0,04 %.
    • Класс точности F0,3 – ±0,30 °C при 0 °C … ±0,60 °C при 60 °C.
    • Сопротивление изоляции > 10 MΩ – надёжное измерение без утечки в корпус.
    • Саморазогрев ≤ 0,8 K/mW – измерительный ток практически не искажает показания.
    • 1 m, провода – можно удлинить экранированным кабелем.

    Где применяется?

    • Трубопроводы отопления и охлаждения до +60 °C (с гильзой)
    • Ёмкости горячей воды и тепловые пункты до +60 °C
    • Контуры водяных калориферов вентиляционных установок
    • Контуры тёплого пола
    • Шкафы управления и технические помещения
    • Мониторинг температуры через BMS
    • Замена существующих зондов PT500 в гильзах

    Использование по необходимости

    Для монтажника контроллеров отопления.
    Зонд PT500 Ø8 mm в гильзе измеряет температуру подающей или обратной воды до +60 °C.
    Для производителя вентиляционных установок.
    Прочный зонд из нержавеющей стали для контура водяного калорифера внутри установки.
    Для администратора здания.
    Пассивный датчик без электроники – заменяется за несколько минут.

    Практическое применение

    Если температуру обратной воды водяного калорифера вентиляционной установки нужно измерять для контроллера со входом PT500, то FLTSN-P500-100 устанавливается в гильзу и работает в пределах -20…+60 °C с точностью класса F0,3.

    Руководство по применению: как используется на практике

    FLTSN-P500-100 – универсальный зонд с кабелем; его можно вставить в гильзу, закрепить в воздуховоде или в помещении:

    Объект Что подключается Результат Примечание монтажника
    Тепловой пункт, ёмкость FLTSN-P500-100 в гильзе → вход PT500 контроллера Контроллер регулирует по температуре воды В гильзе используйте теплопроводную пасту
    Камера вентиляционной установки FLTSN-P500-100 в потоке воздуха → контроллер Измерение температуры приточного или наружного воздуха Закрепляйте провод, чтобы он не натягивался
    Контур отопления FLTSN-P500-100 на поверхности трубы → контроллер Контроль температуры обратной воды Утеплите место установки датчика, чтобы показания не занижались
    Модернизация BMS Существующий зонд PT500 заменяется на FLTSN-P500-100 Та же характеристика – менять настройки не нужно Проверьте тип входа контроллера

    Как выбрать чувствительный элемент и длину кабеля

    Чувствительный элемент / зонд / кабель Рекомендуемая модель
    PT100, зонд из нерж. стали, 1 m FLTSN-P100-100 (PT100, 1 m)
    PT500, зонд из нерж. стали, 1 m FLTSN-P500-100 (PT500, 1 m) ← эта модель
    PT500, зонд из нерж. стали, 4 m FLTSN-P500-400 (PT500, 4 m)
    PT1000, зонд из нерж. стали, 1 m FLTSN-P1K0-100 (PT1000, 1 m)
    PT1000, зонд из нерж. стали, 4 m FLTSN-P1K0-400 (PT1000, 4 m)
    PT500, зонд из ABS, IP65, 1 m FLTSN-P500P100 (PT500, 1 m)
    PT500, зонд из ABS, IP65, 4 m FLTSN-P500P400 (PT500, 4 m)
    PT500, зонд из ABS, IP65, 8 m FLTSN-P500P800 (PT500, 8 m)
    PT500, зонд из ABS, IP65, 16 m FLTSN-P500P1K6 (PT500, 16 m)
    PT1000, зонд из ABS, IP65, 1 m FLTSN-P1K0P100 (PT1000, 1 m)
    NTC 3 kΩ (25 °C), 1 m FLTSN-N3K3A1-100 (NTC, 1 m)
    NTC 10 kΩ (25 °C), 1 m FLTSN-N1K4A1-100 (NTC, 1 m)
    Правило: элемент датчика (PT100 / PT500 / PT1000 / NTC) должен совпадать со входом контроллера, а для NTC – ещё и с его характеристикой сопротивления. Длину кабеля выбирайте такой, чтобы не требовались соединения; для удлинения – только экранированный кабель.
    Когда выбрать другое решение: для помещения – серия ROTSN (настенный корпус); для воздуховода – серия TUTSN (150 / 250 mm); когда контроллер принимает только Modbus RTU – DTS-M (канальный) или DTP-M (накладной на трубу).

    Преимущества

    • Без питания и настроек
    • Стандартная характеристика PT500
    • Прочный зонд из нержавеющей стали
    • Подходит для гильзы, воздуховода или поверхности
    • Долговременная стабильность < ±0,04 %
    • Класс точности F0,3

    Недостатки / ограничения

    • Нет выхода 0-10 VDC или Modbus – нужен контроллер со входом PT500; для Modbus на трубопроводе выбирайте DTP-M
    • Рабочий диапазон -20…+60 °C – не подходит для более горячих сред
    • Гильза в комплект не входит
    • Класс IP в техническом листе не указан – на улице надёжнее использовать серию IP65 FLTSN-PxxxP

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный монтажник.
    • Для удлинения используйте только экранированный кабель, прокладывайте отдельно от линий 230 V.
    • Не превышайте рабочую температуру -20…+60 °C и < 95 % rH без конденсации.

    Краткое руководство по выбору

    PT500
    1 m
    Нерж. сталь
    Пассивный
    -20…+60 °C
    Подходит, когда нужно:
    • измерять температуру для контроллера со входом PT500;
    • установить датчик в гильзе, в воздуховоде или на поверхности;
    • заменить старый зонд того же типа.
    Проверьте перед использованием:
    • тип входа контроллера (PT500);
    • требуемую длину кабеля;
    • температуру среды – не превышает ли она +60 °C.
    Важное напоминание: FLTSN-P500-100 – пассивный датчик; он работает только с контроллером, имеющим вход PT500.

    FAQ

    Нужно ли питание?
    Нет, это пассивный резистивный датчик, а ток измерения подаёт контроллер.
    Какого размера зонд?
    Зонд из нержавеющей стали диаметром Ø8 mm и длиной 53 mm.
    Можно ли удлинять провода?
    Да, стандартные провода 1 m удлиняйте экранированным кабелем.
    Какой рабочий диапазон температур?
    Датчик работает в пределах -20…+60 °C.
    Входит ли гильза в комплект?
    Нет, гильзу нужно приобретать отдельно под зонд Ø8 mm.
    Чем отличается от FLTSN-P500P100?
    Серия FLTSN-P имеет зонд из нержавеющей стали, а FLTSN-PxxxP – зонд из ABS с IP65 и экранированным кабелем до 16 m.

    Пассивный датчик температуры с зондом из нержавеющей стали | PT500 | 1m | -20-60°C | Sentera Controls | FLTSN-P500-100

    Sentera FLTSN-P500-100 – пассивный датчик температуры PT500 с зондом Ø8 mm из нержавеющей стали и проводом 1 m, класс точности F0,3 – для контроллеров ОВК и BMS.
