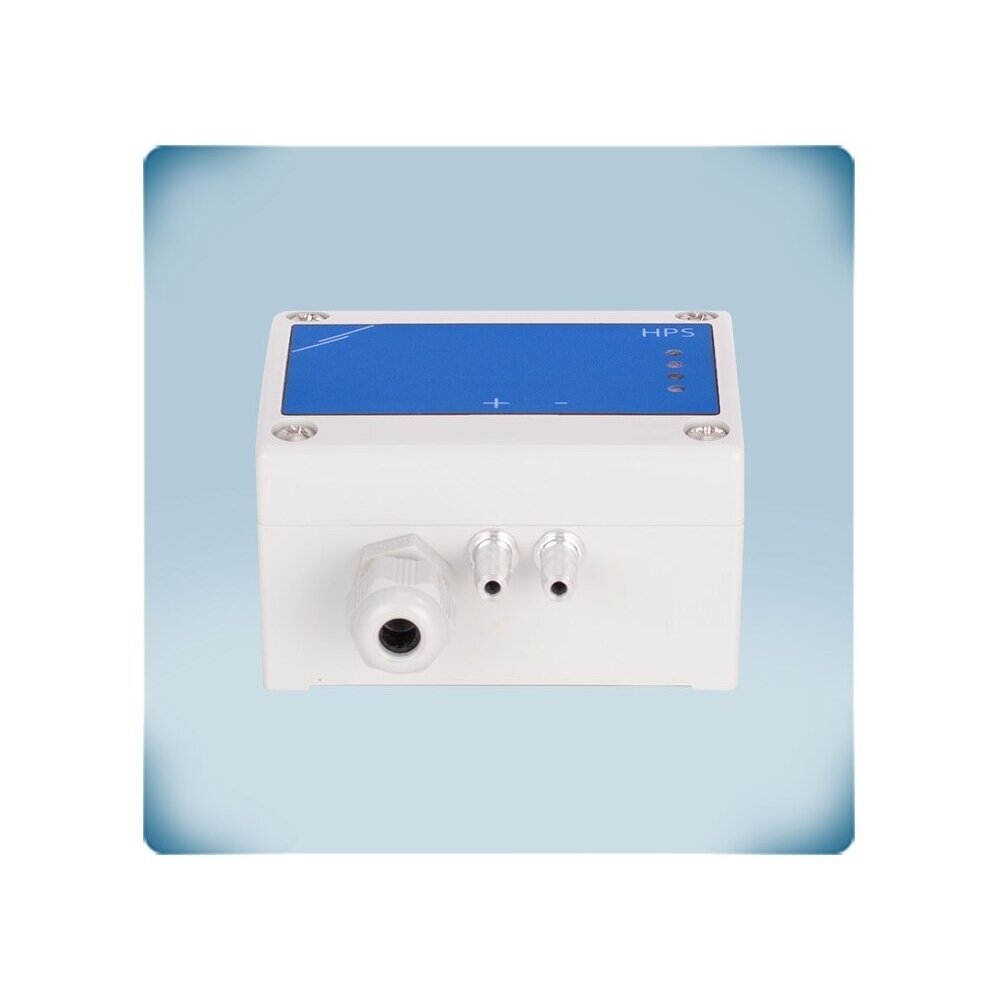

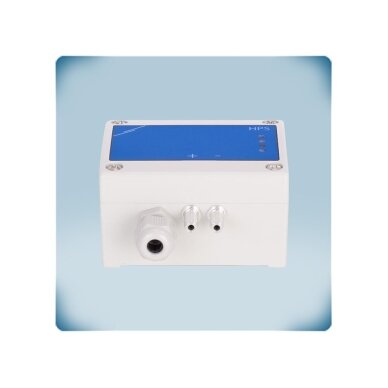

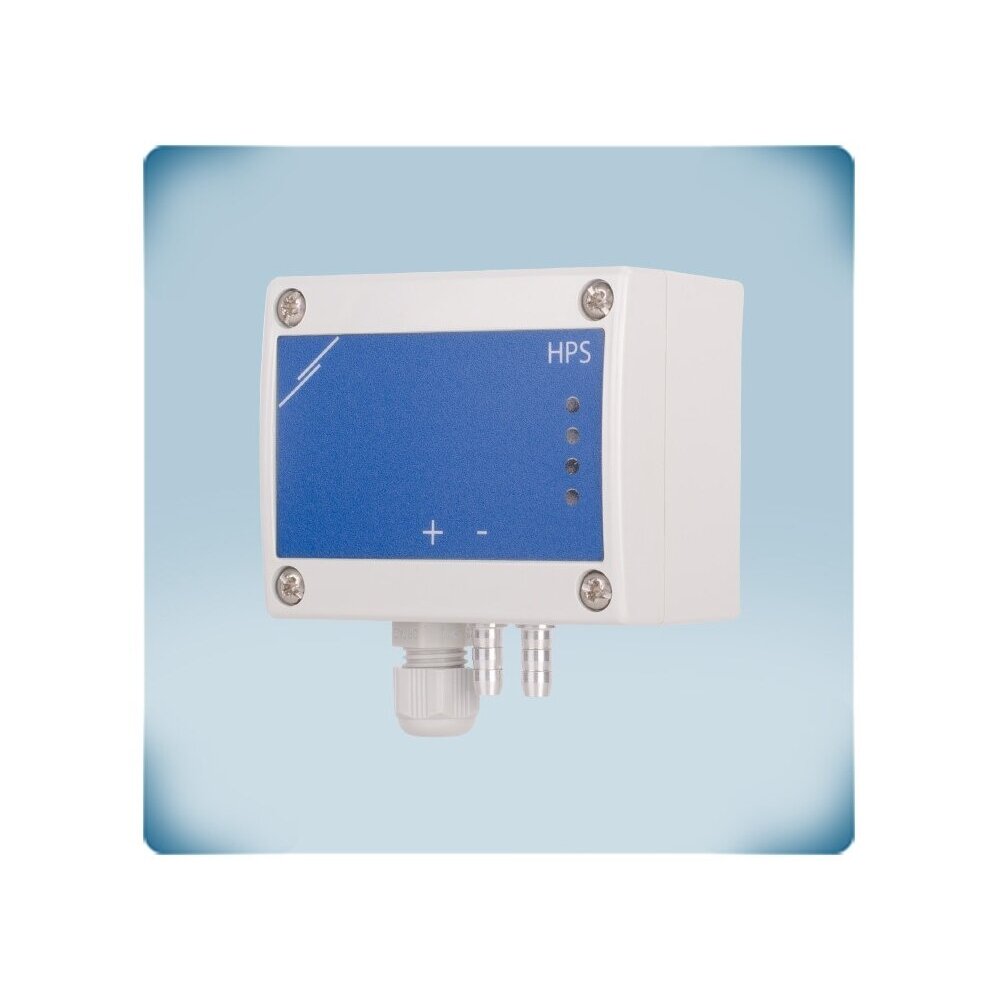

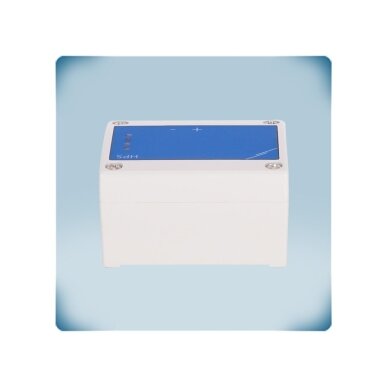

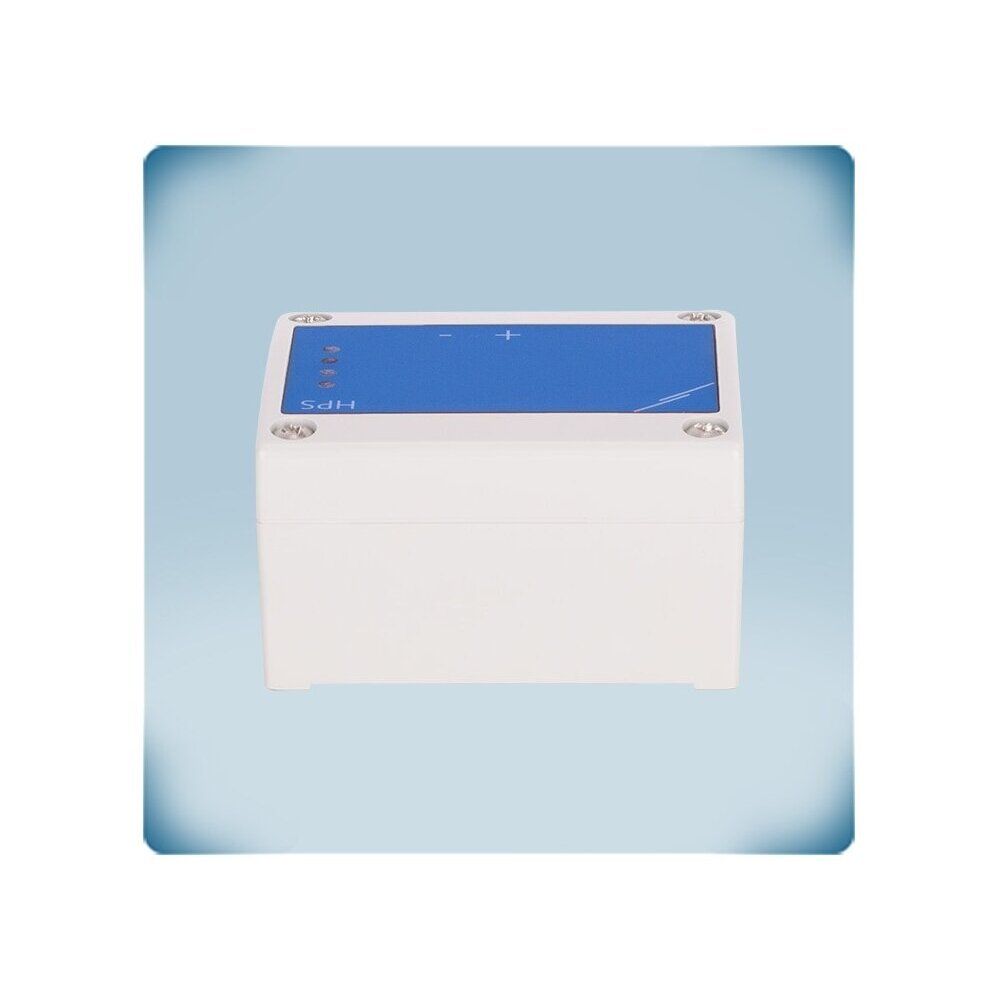

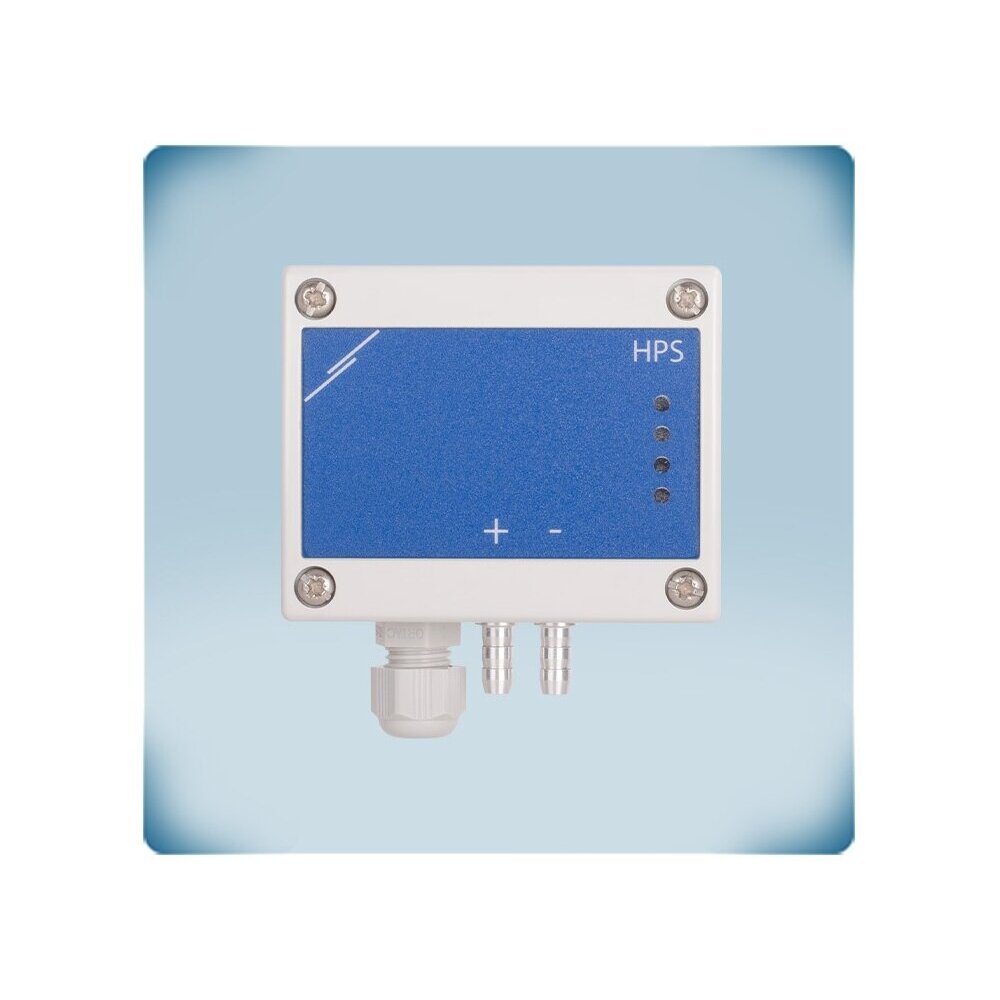

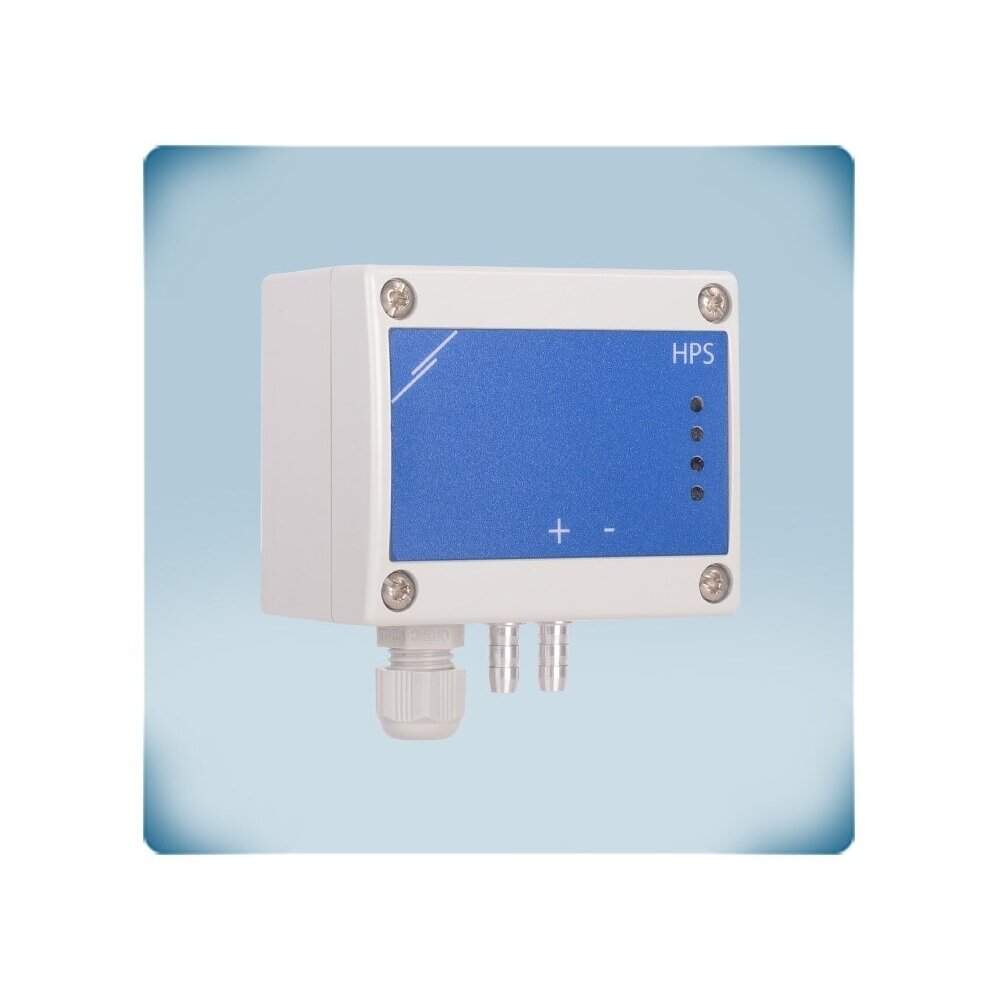

    PI-контроллер дифференциального давления для вентиляторов | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-1K0

    Артикул: HPSPG-1K0
    Задать вопрос об этом товаре
    Цена 144.68 € с НДС
    ( 119.57 € без НДС )
    225.71 € Сэкономьте 81.03 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    PI-контроллер дифференциального давления для вентиляторов | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-1K0

    HPSPG-1K0 – контроллер дифференциального давления Sentera Controls со встроенным алгоритмом PI-регулирования, диапазон измерения 0–1000 Pa. Он сам измеряет перепад давления и аналоговым выходом 0-10 VDC / 0-20 mA или PWM напрямую управляет EC-вентиляторами, частотными преобразователями или регуляторами скорости AC-вентиляторов, чтобы поддерживать заданное значение.

    Главное:
    Это датчик и регулятор в одном корпусе: отдельный датчик давления, PLC или логика BMS не нужны. Контроллер сам изменяет скорость вентилятора, пока давление, расход или скорость воздуха в воздуховоде не соответствуют уставке, – система подстраивается под положение заслонок и загрязнение фильтров.
    Диапазон измерения
    0–1000 Pa
    Выход
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Питание
    24 VAC / VDC, 3 провода
    Класс защиты
    IP65

    Принцип работы

    Контроллер монтируется на стене или конструкции воздуховода; к алюминиевым штуцерам «+» и «−» трубками подключаются точки измерения (PSET-PVC-200, PSET-QF-200 или комплект трубки Пито PSET-PTS-200 / PSET-PTL-200). На клеммах подключаются питание (Vin, GND), линия Modbus RTU (A, /B) и аналоговый выход AO1 на вентилятор. Тип G подключается 3 проводами – GND аналогового выхода внутри соединён с GND питания, поэтому этот общий GND не подключайте к другим устройствам с питанием DC (оборудование может быть необратимо повреждено), а типы F и G в одной сети не смешивайте.

    Встроенный цифровой датчик высокого разрешения измеряет перепад давления в диапазоне 0–1000 Pa, а контроллер в зависимости от выбранного по Modbus RTU режима работает по перепаду давления (Pa), расходу воздуха (m³/h – если известен K-фактор вентилятора, иначе Q = A × V) или скорости воздуха (m/s – с комплектом трубки Пито). Алгоритм PI с anti-windup сравнивает измеренное значение с уставкой и изменяет сигнал AO1 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) или 0–100 % PWM (1 kHz); коэффициенты P и I, время реакции (0,1–10 s), мин. / макс. интервал и пределы аварий задаются по Modbus RTU.

    Результат – скорость вентилятора изменяется до тех пор, пока давление, расход или скорость воздуха не соответствуют уставке, поэтому система подстраивается под положение заслонок и загрязнение фильтров без отдельного датчика и PLC. Четыре LED показывают, стабильно ли значение в интервале, за его пределами или в зоне аварии, а то же состояние доступно по Modbus RTU.

    Чем полезен HPSPG-1K0?
    Одно компактное устройство IP65 заменяет датчик давления и отдельный регулятор: измеряет, регулирует, сигнализирует светодиодными индикаторами и интегрируется в BMS по Modbus RTU.

    Технические характеристики

    Тип товара PI-контроллер дифференциального давления для вентиляторов
    Производитель / код Sentera Controls / HPSPG-1K0
    Серия HPSP-2 (0–1000 / 2000 / 4000 / 10 000 Pa)
    Диапазон измерения 0–1000 Pa
    Управляемые величины Перепад давления (Pa), расход воздуха (m³/h), скорость воздуха (m/s)
    Регулирование PI с anti-windup; встроенный K-фактор
    Питание 18–34 VDC (макс. 1,71 W, Imax 95 mA) или 15–24 VAC ±10 % (макс. 3,3 W, Imax 220 mA)
    Подключение 3-проводное подключение (общий GND)
    Аналоговый / модулируемый выход AO1 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / 0–100 % PWM, 1 kHz (RL ≥ 50 kΩ)
    Внутренний источник напряжения PWM 3,3 или 12 VDC (перемычка JP1)
    Точность ±2 % диапазона измерения
    Время реакции 0,1–10 s (выбирается)
    Связь Modbus RTU (RS485), конфигурирование 3SModbus или Sensistant
    Индикация 4 светодиода (зелёный – питание / Modbus, зелёный – в диапазоне, жёлтый – вне диапазона, красный – авария / отказ датчика)
    Кнопка SW1 – калибровка нуля датчика и сброс регистров Modbus
    Штуцеры давления Алюминиевые, «+» и «−»
    Корпус ASA, серый (RAL 9002)
    Класс защиты IP65 (EN 60529)
    Рабочая среда -5…+65 °C, < 95 % rH без конденсации
    Сечение проводов 1,5 mm² (рекомендуется)
    Масса 0,12 kg (нетто)
    Соответствие EMC 2014/30/ЕС (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ЕС, RoHS 2011/65/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Регулирование PI с anti-windup – контроллер сам поддерживает уставку и напрямую управляет вентилятором – PLC или отдельный регулятор не нужны.
    • Три режима – перепад давления, расход воздуха (по K-фактору) или скорость воздуха (с трубкой Пито).
    • Выбираемый выход – 0-10 VDC, 0-20 mA или PWM – подходит для большинства EC-двигателей, частотных преобразователей и приводов.
    • Регулируемое время реакции – 0,1–10 s – стабильное управление даже при пульсирующем потоке.
    • Диапазон и пределы аварийной сигнализации – LED-индикаторы и регистры Modbus сразу показывают, когда значение выходит за допустимые пределы.
    • Modbus RTU – уставка, коэффициенты ПИ и состояние задаются и контролируются из BMS или SCADA.
    • Калибровка нуля – кнопкой SW1 – быстрый запуск на объекте.

    Где применяется?

    • Диапазон измерения 0–1000 Pa – для систем низкого давления – воздуховодов квартир, офисов и небольших рекуператоров, зон VAV, контроля фильтров
    • Поддержание постоянного давления в приточных и вытяжных воздуховодах
    • Системы постоянного (CAV) / переменного (VAV) расхода воздуха с EC-вентиляторами
    • Избыточное давление в чистых помещениях и лестничных клетках (противопожарная защита)
    • Пониженное давление на кухнях ресторанов и в лабораториях
    • Обеспечение минимального расхода вентиляционного воздуха (m³/h) в зданиях
    • Модернизация вентиляции с заменой вентиляторов на EC

    Использование по необходимости

    Для монтажника вентиляции квартир и офисов.
    Диапазон 0–1000 Pa с точностью ±2 % (±20 Pa) подходит для воздуховодов низкого давления и зон VAV.
    Для интегратора BMS.
    Контроллер без дисплея: уставка, коэффициенты PI, аварийные сигналы и состояние управляются через Modbus RTU, поэтому он естественным образом подключается к SCADA.
    Для монтажника модернизации вентиляции.
    Питание 24 VAC или VDC (3 провода) позволяет использовать уже имеющийся на объекте трансформатор 24 VAC.

    Практическое применение

    Если в офисной системе VAV при закрытии заслонок части зон давление в воздуховоде растёт, то HPSPG-1K0 со штуцером PSET-PVC-200 в воздуховоде сигналом AO1 0-10 VDC замедляет EC-вентилятор и удерживает уставку в пределах 0–1000 Pa с точностью ±20 Pa. Регулятор можно питать от существующего трансформатора 24 VAC, подключая 3 проводами.

    Руководство по применению: как используется на практике

    Один и тот же HPSPG-1K0 применяется на разных объектах – меняются только точки измерения и то, что подключается к выходу:

    Объект Что подключается Результат Примечание монтажника
    Вентиляция офиса или квартиры, зона VAV PSET-PVC-200 в воздуховоде → + / −; AO1 → вход 0-10 VDC EC-вентилятора При закрытии части заслонок давление в воздуховоде остаётся постоянным, шум не растёт Устанавливайте наконечники подальше от отводов и ответвлений
    Постоянный расход воздуха (CAV) PSET-PVC-200 у точек измерения на всасывании вентилятора; известен K-фактор Вентилятор подаёт заданный m³/h независимо от загрязнения фильтра K-фактор можно найти в данных производителя вентилятора
    Поддержание скорости воздуха в воздуховоде Трубка Пито PSET-PTS-200 (Ø100–300 mm) или PSET-PTL-200 (Ø150–500 mm) Контроллер поддерживает заданную скорость воздуха (m/s), а при известном сечении – расход воздуха Монтируйте трубку не ближе 7,5 D после отвода или вентилятора
    AC-вентилятор или частотный преобразователь AO1 0-10 VDC / 0-20 mA → вход регулятора Sentera или частотного преобразователя Один и тот же контроллер управляет и не-EC приводами Выберите тип сигнала через Modbus RTU
    Объект с BMS / SCADA Modbus RTU (RS485) → A, /B Уставка и аварийные сигналы изменяются централизованно, состояние контролируется удалённо Для конфигурирования – преобразователь CNVT-USB-RS485 и программа 3SModbus
    Питание Трансформатор 24 VAC или источник 24 VDC → Vin, GND Стабильная работа контроллера Не соединяйте общий GND с другими устройствами с DC-питанием

    Как выбрать диапазон контроллера давления

    Диапазон измерения Рекомендуемая модель
    -125…+125 Pa (в обоих направлениях) HPSPG-LP (-125…+125 Pa, 24 VAC / VDC)
    0–1000 Pa HPSPG-1K0 (0–1000 Pa, 24 VAC / VDC) ← эта модель
    0–2000 Pa HPSPG-2K0 (0–2000 Pa, 24 VAC / VDC)
    0–4000 Pa HPSPG-4K0 (0–4000 Pa, 24 VAC / VDC)
    0–10 000 Pa HPSPG-10K (0–10 000 Pa, 24 VAC / VDC)
    Правило: рабочее давление должно находиться внутри диапазона и, желательно, занимать его большую часть – точность ±2 % считается от всего диапазона, поэтому для малого давления не выбирайте слишком большой диапазон. Питание выбирайте по системе: тип F – 24 VDC, 4 провода; тип G – 24 VAC / VDC, 3 провода (парная модель – HPSPF-1K0).
    Когда выбрать другое решение: со светодиодным дисплеем – DPSPG-1K0; для управления приводами заслонок – серия HPSA; для двух уставок (день / ночь) – серия SPS2; только для измерения давления без регулирования – датчики HPS-2 / DPS-2; для простого включения / выключения по давлению – реле давления PSW.

    Преимущества

    • Датчик и ПИ-регулятор в одном устройстве
    • Режим давления, расхода воздуха или скорости воздуха
    • Выход 0-10 VDC / 0-20 mA / PWM
    • Modbus RTU – все параметры удалённо
    • Корпус IP65, алюминиевые наконечники
    • Регулируемое время реакции 0,1–10 s

    Недостатки / ограничения

    • Нет дисплея – значение видно только по Modbus RTU или по состояниям LED (с дисплеем – DPSPG-1K0)
    • Уставка и параметры PI изменяются только по Modbus RTU – нужны преобразователь CNVT-USB-RS485 и программа 3SModbus
    • Общий GND нельзя соединять с другими устройствами с DC-питанием
    • Комплект подключения давления в комплект не входит – выбирайте PSET-PVC-200, PSET-QF-200 или комплект трубки Пито PSET-PTS-200 / PSET-PTL-200
    • Только для чистого воздуха и неагрессивных, негорючих газов

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный специалист при отключённом питании.
    • Питание – только 18–34 VDC или 15–24 VAC ±10 %; не превышайте указанные пределы.
    • Не соединяйте общий GND контроллера типа G с другими устройствами с DC-питанием – возможно необратимое повреждение оборудования.
    • Не используйте контроллеры типов F и G в одной сети.
    • Использовать только для чистого воздуха и неагрессивных, негорючих газов; температура окружающей среды -5…+65 °C, без конденсации.
    • Перед пуском выполните калибровку нуля датчика (кнопка SW1) при отключённых трубках давления.

    Краткое руководство по выбору

    0–1000 Pa
    ПИ-регулятор
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC / VDC
    IP65
    Подходит, когда нужно:
    • поддерживать постоянное давление или расход воздуха в диапазоне 0–1000 Pa, управляя вентилятором;
    • избежать отдельной настройки датчика и регулятора;
    • интегрировать управление давлением в BMS по Modbus RTU.
    Проверьте перед использованием:
    • рабочее давление – укладывается ли оно в диапазон 0–1000 Pa;
    • входной сигнал управляемого устройства (0-10 VDC, 0-20 mA или PWM);
    • тип питания и подключение: 24 VAC / VDC, 3 провода (тип G);
    • нужен ли комплект подключения давления (PSET-PVC-200, PSET-QF-200, PSET-PTS-200, PSET-PTL-200).
    Важное напоминание: HPSPG-1K0 регулирует по одной уставке; уставка и параметры задаются через Modbus RTU, поэтому для пуска нужны преобразователь CNVT-USB-RS485 и программа 3SModbus.

    FAQ

    Как задать уставку?
    Через Modbus RTU – с преобразователем CNVT-USB-RS485 и бесплатной программой Sentera 3SModbus или Sensistant.
    Можно ли управлять по расходу воздуха в m³/h?
    Да, если известен K-фактор вентилятора; в противном случае расход воздуха рассчитывается по скорости воздуха и сечению воздуховода (Q = A × V) с использованием комплекта трубки Пито.
    Чем отличаются типы F и G?
    F – 24 VDC, раздельные GND питания и выхода, подключение 4 проводами; G – 24 VAC или VDC, общий GND, подключение 3 проводами.
    Входят ли в комплект трубки для давления?
    Нет, выбирайте PSET-PVC-200, PSET-QF-200 или комплект трубки Пито PSET-PTS-200 / PSET-PTL-200.
    Какая точность?
    ±2 % диапазона измерения – для модели HPSPG-1K0 это ±20 Pa.
    Можно ли устанавливать на улице?
    Корпус IP65; в техническом листе указана рабочая среда -5…+65 °C, < 95 % rH без конденсации.

    PI-контроллер дифференциального давления для вентиляторов | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-1K0

    Sentera HPSPG-1K0 – ПИ-регулятор дифференциального давления 0–1000 Pa, напрямую управляющий EC-вентиляторами, частотными преобразователями или регуляторами скорости AC-вентиляторов сигналом 0-10 VDC / 0-20 mA / PWM, с Modbus RTU, питанием 24 VAC / VDC и корпусом IP65.
